W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Renault Espace IV z lat: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Renault Espace IV to czwarta generacja popularnego minivana produkowanego przez francuską markę Renault w latach 2002-2014. Jest to samochód, który kontynuuje tradycję Espace jako przestronnego i wszechstronnego pojazdu, oferującego wygodę, funkcjonalność i innowacyjne rozwiązania.
Pod względem wyglądu, Renault Espace IV prezentuje się nowocześnie i dynamicznie. Charakteryzuje go harmonijna sylwetka, płynne linie i nowatorskie detale stylistyczne, które nadają mu elegancki i nowoczesny wygląd. Duże przeszklone powierzchnie i panoramiczny dach w niektórych wersjach nadają wnętrzu jasność i przestronność.
Wnętrze Renault Espace IV to prawdziwa oaza komfortu. Samochód oferuje przestronne wnętrze z trzema rzędami siedzeń, które mogą być elastycznie dostosowane do potrzeb pasażerów i zapewniają dużą przestrzeń na nogi, głowę i ramiona. Wersja Grand Espace, dostępna w niektórych wariantach, oferuje jeszcze większą przestrzeń dla pasażerów na trzecim rzędzie siedzeń. Dodatkowo, liczne schowki, uchwyty na kubki i pojemniki na bagaż umożliwiają wygodne przechowywanie drobnych przedmiotów.
Renault Espace IV wyposażony jest w wiele zaawansowanych technologii i udogodnień. Na wyposażeniu można znaleźć systemy klimatyzacji, elektryczne sterowanie szyb i lusterek, systemy audio, nawigację satelitarną, a także opcjonalne wyposażenie takie jak skórzane fotele, podgrzewane i wentylowane siedzenia, systemy multimedialne. Istnieje również możliwość wyposażenia samochodu w systemy bezpieczeństwa, takie jak ABS, ESP, kontrola trakcji, systemy monitorowania martwego pola, czujniki parkowania czy tempomat.
Pod względem napędu, Renault Espace IV oferuje różne warianty silnikowe, w tym benzynowe i wysokoprężne jednostki napędowe, które zapewniają odpowiednią moc i oszczędność paliwa. Możliwe jest również wybór manualnej skrzyni biegów lub automatycznej skrzyni biegów, które zapewniają płynne przyspieszanie i komfortową jazdę.
Renault Espace IV został doceniony zarówno przez użytkowników, jak i recenzentów motoryzacyjnych za swoje wszechstronne możliwości, wygodę podróżowania i zaawansowane technologie. Jest to samochód idealny dla rodzin, podróżujących osób oraz osób ceniących przestronność, komfort i funkcjonalność. Renault Espace IV wprowadził innowacyjne rozwiązania do segmentu minivanów i pozostaje popularnym wyborem na rynku samochodów używanych.
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
2003, 2004, 2005, 2006
Przedział pasażerski

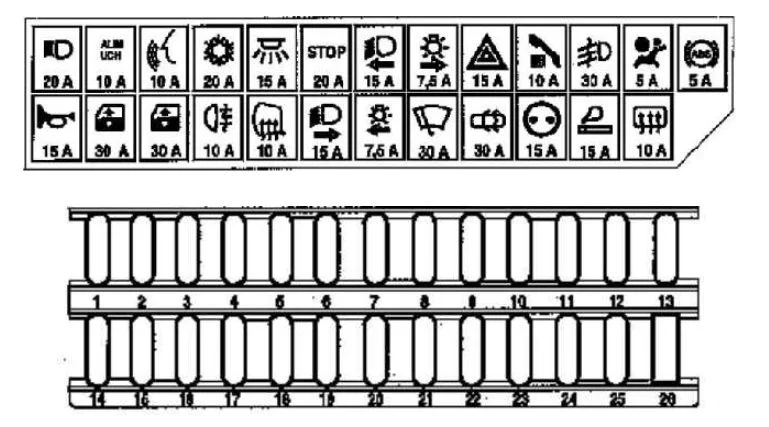

Otwórz pokrywę 1, a następnie podnieś klapkę 2. Zapoznaj się z etykietą rozmieszczenia bezpieczników pod klapką 2, aby zidentyfikować bezpieczniki.
Bezpiecznik odcinający konsumenta
Znajduje się pod klapą, między przednimi fotelami.
Numer | Ampery [A] | Opis |
---|---|---|
F1 | – | Nieużywany |
F2 | 10 | Zasilanie modułu zespolonego w kabinie;
Czytnik kart; Przycisk rozrusznika; Automatyczny hamulec postojowy. |
F3 | 10 | Syntezator mowy;
Regulacja wiązki żarówek ksenonowych; Tablice przyrządów; Dysze parujące; Koło obrotowe do regulacji reflektorów. |
F4 | 20 | Światła cofania;
Ogrzewanie i klimatyzacja; Pomoc w parkowaniu; +Sygnał alarmowy po zapłonie; Oświetlenie przełącznika; Czujnik deszczu; Elektrochromatyczne lusterka zewnętrzne; Sprężarka klimatyzacji; Sygnał silnika wycieraczek. |
F5 | 15 | Czasowe oświetlenie wnętrza |
F6 | 20 | Światła hamowania –Dźwignia wycieraczek;
Gniazdo diagnostyczne; Wskaźnik blokady dostępu dzieci; Tylny wskaźnik blokady elektrycznej; Oświetlenie włączników elektrycznych szyb; Tempomat; Podłączenie zestawu głośnomówiącego. |
F7 | 15 | Światło mijania lewe;
Komputer z żarówkami ksenonowymi; Silnik regulacji świateł. |
F8 | 7.5 | Światło boczne z prawej strony |
F9 | 15 | Światła i wskaźniki ostrzegawcze |
F10 | 10 | System komunikacji;
Radio; Pamięć pozycji jazdy; Przekaźnik siedzenia; Zasilanie przekaźnika tylnej szyby. |
F11 | 30 | Syntezator mowy;
Tablica przyrządów; Przednie światła przeciwmgielne; Klimatyzacja. |
F12 | 5 | Poduszki powietrzne i napinacze |
F13 | 5 | Komputer ABS;
Elektroniczny program stabilności. |
F14 | 15 | Alarm dźwiękowy (brzęczyk) |
F15 | 30 | Podnośnik przedniej szyby po stronie kierowcy;
Elektryczne lusterka boczne. |
F 16 | 30 | Elektrycznie sterowane okno pasażera |
F17 | 10 | Tylne światła przeciwmgielne |
F18 | 10 | Podgrzewane lusterka boczne |
F19 | 15 | Światło mijania prawe |
F20 | 7.5 | Światło boczne z lewej strony;
Ściemniacz oświetlenia i schowek na rękawiczki; Oświetlenie tablicy rejestracyjnej; Oświetlenie zapalniczki; Oświetlenie przełączników z wyjątkiem drzwi i świateł awaryjnych; Oświetlenie kontrolne hamulca postojowego. |
F21 | 30 | Światła drogowe i tylna wycieraczka |
F22 | 30 | Centralny zamek |
F23 | 15 | Gniazda akcesoriów konsoli |
F24 | 15 | Zapalniczka |
F25 | 10 | Blokada kolumny kierownicy;
Zasilanie przekaźnika podgrzewania tylnej szyby. |
Przekaźniki
Numer | Przekaźnik |
---|---|
R2 | Ogrzewana tylna szyba |
R7 | Przednie światła przeciwmgielne |
R9 | Wycieraczki |
R10 | Wycieraczki |
R11 | Tylna szyba;
Światła cofania. |
R12 | Zamek od drzwi |
R13 | Zamek od drzwi |
R18 | Czasowe oświetlenie wnętrza |
R19 | Płyta przekaźnika |
R21 | Rozpoczęcie hamowania |
R22 | UCH – + po zapłonie |
R23 | Akcesoria, doposażone radio;
Elektryczna szyba tylna. |
Bocznica | |
SH1 | Elektryczna szyba tylna |
SH2 | Szyba przednia elektryczna |
SH3 | Światła dzienne |
SH4 | Światła dzienne |
Bezpiecznik odcinający konsumenta
Bezpiecznik odcinający konsumenta (20 A): Gniazdo diagnostyczne – Radio – Komputer wspomagający pamięć fotela – Zespół zegar-temperatura zewnętrzna – Komputer wspomagający nawigację – Centralna jednostka komunikacyjna – Złącze alarmowe – Odbiornik ciśnienia w oponach
Komora silnika

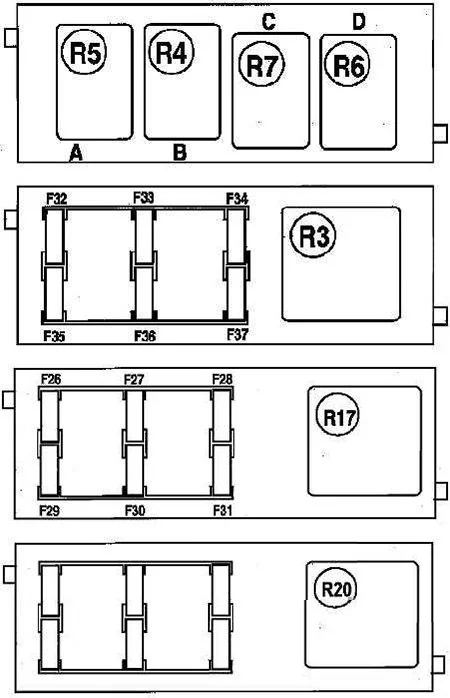

Główne bezpieczniki
Znajduje się na akumulatorze.
Numer | Ampery [A] | Opis |
---|---|---|
F26 | 30 | Gniazdo przyczepy kempingowej |
F27 | 30 | Szyberdach |
F28 | 30 | Elektrycznie sterowana szyba tylna lewa |
F29 | 30 | Elektrycznie sterowana szyba tylna prawa |
F30 | 5 | Czujnik kąta skrętu kierownicy |
F31 | 30 | Szyberdach zasłonowy |
F32 | – | Nieużywany |
F33 | – | Nieużywany |
F34 | 15 | Elektryczne podawanie fotela kierowcy |
F35 | 20 | Podgrzewane siedzenia kierowcy i pasażera |
F36 | 20 | Elektryczny fotel kierowcy |
F37 | 20 | Fotel pasażera elektryczny |
Przekaźniki | ||
R3 | Zasilanie siedzenia | |
R4 | Światła pozycyjne do świateł do jazdy dziennej | |
R5 | Światła mijania dla świateł do jazdy dziennej | |
R6 | Pompa spryskiwaczy reflektorów | |
R7 | Zgaszone światła hamowania | |
R17 | Klimatyzacja | |
R20 | Okno elektryczne |
2010, 2011, 2012
Przyporządkowanie bezpieczników w desce rozdzielczej
Symbol | Opis |
---|---|
Jednostka zarządzania elektrycznego;
Immobilizer silnika. |
|
Nieużywany | |
Tablica przyrządów;
Zdalna regulacja reflektorów. |
|
Klimatyzacja;
Czujnik zbliżeniowy parkowania; Światło cofania. |
|
Oświetlenie wewnętrzne | |
Światła stopu;
Tempomat. |
|
Lewe światło mijania | |
Lewy kierunkowskaz;
Oświetlenie sterowania wewnętrznego. |
|
Prawy kierunkowskaz | |
Światła ostrzegawcze;Wskaźniki. | |
ABS | |
Klakson | |
Poduszki powietrzne;
Napinacze pasów. |
|
Elektryczne szyby;
Elektryczne lusterka boczne. |
|
Przednie światła przeciwmgielne;
Tablica przyrządów. |
|
System komunikacji;
Radio; Elektryczne siedzenia. |
|
Tylna wycieraczka;Światła drogowe. | |
Gniazdo akcesoriów | |
Tylne światła przeciwmgielne | |
Podgrzewanie bocznych lusterek | |
Blokowanie i odblokowywanie drzwi | |
Zapalniczka | |
Blokada kolumny kierownicy;
Odmgławianie tylnej szyby. |
|
Prawe światło mijania |
