W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Porsche Cayenne 9PA/E1 z lat: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010. Porsche Cayenne 9PA/E1 to luksusowy SUV, który pojawił się na rynku w 2002 roku. Model ten był pierwszym SUV-em w historii marki Porsche, co wzbudziło kontrowersje wśród fanów samochodów tej […]
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Porsche Cayenne 9PA/E1 z lat: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Porsche Cayenne 9PA/E1 to luksusowy SUV, który pojawił się na rynku w 2002 roku. Model ten był pierwszym SUV-em w historii marki Porsche, co wzbudziło kontrowersje wśród fanów samochodów tej marki. Mimo to, Cayenne odniósł sukces i do dziś pozostaje jednym z najpopularniejszych modeli w ofercie Porsche.
Cayenne 9PA/E1 został zbudowany na platformie Volkswagena Touarega, z którego korzystał także Audi Q7. Samochód dostępny był z kilkoma silnikami benzynowymi, począwszy od sześciocylindrowych jednostek o pojemności 3,2 i 3,6 litra, aż po ośmiocylindrowe 4,5-litrowe silniki. Wersje S i Turbo wyposażone były w mocniejsze jednostki, które pozwalały na osiągnięcie imponującej prędkości maksymalnej.
Wnętrze Cayenne 9PA/E1 było przestronne i luksusowe, z wykorzystaniem wysokiej jakości materiałów wykończeniowych i najlepszych technologii. Samochód oferował także wiele opcjonalnych funkcji, takich jak system multimedialny z nawigacją, klimatyzację z automatyczną regulacją temperatury i wiele innych.
Cayenne 9PA/E1 cieszył się dużą popularnością, ale nie był pozbawiony wad. Wśród najczęściej zgłaszanych problemów wymienia się awarie systemu napędowego, problemy z chłodzeniem, awarie elektryki i problemy z zawieszeniem. Pomimo tego, samochód uchodzi za solidny i trwały, z dobrą jakością wykonania i wykończenia.
W 2010 roku Cayenne przeszedł gruntowną modernizację i zaprezentowano drugą generację tego samochodu. Wprowadzono wtedy nowe silniki, zmieniono stylistykę zewnętrzną i wzbogacono wyposażenie. Mimo to, Cayenne 9PA/E1 pozostaje interesującym modelem na rynku samochodów używanych, szczególnie dla miłośników marki Porsche i SUV-ów klasy premium.

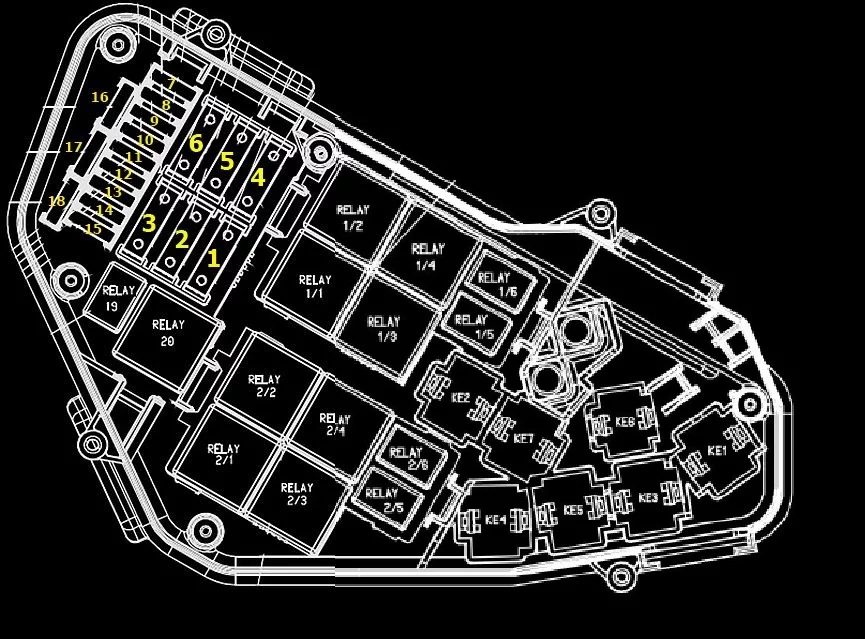

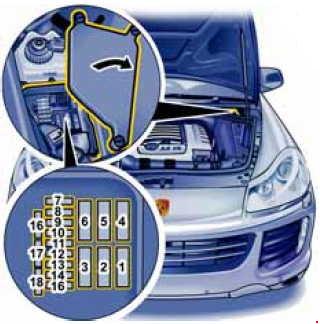

Skrzynka bezpieczników w komorze silnika
Skrzynka bezpieczników znajduje się pod plastikowym panelem.
| Numer | Opis | Ampery [A] |
|---|---|---|
| 1 | Wentylator 1 (600 W) | 60 |
| 2 | Wentylator 2 (300 W) | 30 |
| 3 | 2003-2007: Pompa powietrza wtórnego 1 | 40 |
| 4 | 2003-2007: Pompa powietrza wtórnego 2 | 40 |
| 5 | — | — |
| 6 | — | — |
| 7 | Wtryskiwacze paliwa, cewki zapłonowe | 20 |
| 8 | 2003-2007: Wtryskiwacze paliwa, cewki zapłonowe | 20 |
| 8 | 2007-2010: Cayenne: Cewki zapłonowe Cayenne S/Cayenne GTS/Cayenne S Transsyberia: Zawór odpowietrzania zbiornika, sprężarka klimatyzacji, sterownik klimatyzacji, przełączanie rury ssącej, odpowietrzenie skrzyni korbowej |
15 |
| 9 | Moduł sterujący silnika, nastawniki wałków rozrządu, przełączanie rury dolotowej (Cayenne) | 30 |
| 9 | 2007-2010: Cayenne: Jednostka sterująca silnika |
20 |
| 9 | 2007-2010: Cayenne S/Cayenne GTS/Cayenne S Transsyberia: Zawór ilościowy, nastawnik wałka rozrządu, nastawnik wzniosu zaworów |
15 |
| 10 | 2003-2007: Elementy silnika: wentylator chłodzący, pompa dobiegu, zawór odcinający pochłaniacz węgla, czujnik ciśnienia do klimatyzacji, wykrywanie nieszczelności zbiornika, pompa dobiegu (Cayenne S), zawór odcinający pochłaniacz węgla (Cayenne)
2007-2010: Cayenne : przekaźnik pompy |
10 |
| 11 | Istniejące okablowanie silnika, pompa powietrza wtórnego (Cayenne), sprężarka klimatyzacji (Cayenne), czujnik poziomu oleju (Cayenne)
2007-2010: 2007-2010: |
15 |
| 12 | 2003-2007: Przekaźnik skrzynki elektrycznej, pompy powietrza wtórnego, przekaźnik pompy dobiegu 2007-2010: Regulacja wałka rozrządu, odpowietrzenie zbiornika, zawór paliwa, zmienny kolektor dolotowy |
5 10 |
| 13 | Pompa paliwa, prawa | 15 |
| 14 | Pompa paliwa, lewa | 15 |
| 15 | Moduł sterujący silnika, główny przekaźnik | 10 |
| 16 | Pompa próżniowa | 30 |
| 17 | Czujniki tlenu przed katalizatorem | 15 |
| 18 | Czujniki tlenu za katalizatorem | 7,5 |
| Przekaźniki | ||
| 1/1 | Przekaźnik główny 2 | |
| 1/2 | – | |
| 1/3 | Przekaźnik główny 1 | |
| 1/4 | Przekaźnik pompy powietrza wtórnego 1 | |
| 1/5 | Dobiegowa pompa płynu chłodzącego | |
| 1/6 | Przekaźnik pompy paliwa lewy | |
| 2/1 | – | |
| 2/2 | – | |
| 2/3 | Przekaźnik pompy powietrza wtórnego 2 | |
| 2/4 | – | |
| 2/5 | – | |
| 2/6 | Pompa próżniowa | |
| 19 | Przekaźnik pompy paliwa prawy | |
| 20 | Przekaźnik rozrusznika termin.50 |

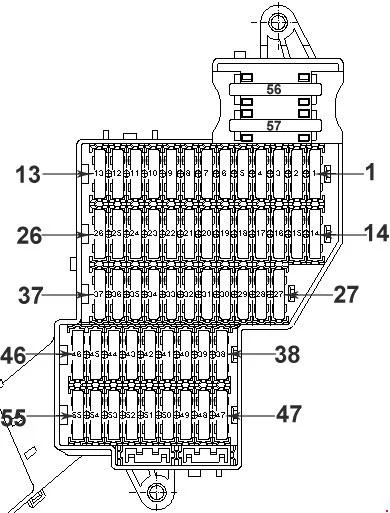

Skrzynka bezpieczników po lewej stronie deski rozdzielczej
| Numer | Opis | Ampery [A] |
|---|---|---|
| 1 | 2003-2007: Gniazdo w konsoli środkowej, zapalniczka 2007-2010: Gniazdo w kokpicie na środku z przodu, gniazda w konsoli środkowej z tyłu po prawej i z tyłu po lewej stronie |
20 |
| 2 | Odbiornik radiowy ogrzewania postojowego | 5 |
| 3 | Gniazdo w przestrzeni na nogi pasażera | 20 |
| 4 | 2003-2007: Ogrzewanie postojowe 2007-2010: Ogrzewanie postojowe |
15 20 |
| 5 | Gniazda w bagażniku | 20 |
| 6 | Wjazd i jazda Porsche | 15 |
| 7 | Diagnostyka, czujnik deszczu/światła, sterowanie anteną | 5 |
| 8 | Wycieraczki | 30 |
| 9 | Jednostka sterująca instalacji elektrycznej pojazdu (pompa płynu do spryskiwaczy) | 15 |
| 10 | 2003-2007: Elektrycznie sterowana szyba tylna lewa 2007-2010: Elektrycznie sterowana szyba i centralny zamek tylnych lewych drzwi |
25 30 |
| 11 | 2003-2007: Centralny zamek | 15 |
| 12 | 2003-2007: Oświetlenie wnętrza, jednostka sterująca instalacji elektrycznej pojazdu | 20 |
| 13 | — | — |
| 14 | 2003-2007: Elektrycznie sterowana szyba, przednia lewa 2007-2010: Elektrycznie sterowana szyba i centralny zamek, lewe przednie drzwi |
25 30 |
| 15 | Światło tylne prawe; centralny zamek, elektryczne szyby, lusterka | 15 |
| 16 | Sygnał dźwiękowy, jednostka sterująca układem elektrycznym pojazdu | 20 |
| 17 | 2003-2007: Kierunkowskaz, światło boczne lewe; sterownik instalacji elektrycznej pojazdu 2007-2010: Sterownik instalacji elektrycznej pojazdu (lewy kierunkowskaz, prawe światło obrysowe, lewe światło mijania) |
10 30 |
| 18 | 2003-2007: Układ spryskiwaczy reflektorów 2007-2010: Układ spryskiwaczy reflektorów |
20 25 |
| 19 | 2003-2007: Światła przeciwmgielne, sterownik instalacji elektrycznej pojazdu 2007-2010: Oświetlenie wnętrza, sterownik instalacji elektrycznej pojazdu |
15 5 |
| 20 | 2007-2010: Jednostka sterująca instalacji elektrycznej pojazdu (oświetlenie przyrządów, lewe światło przeciwmgielne, lewe dodatkowe światło drogowe) | 30 |
| 21 | 2003-2007: Światła zakrętowe, jednostka sterująca instalacji elektrycznej pojazdu | 15 |
| 22 | Blokada tylnego mechanizmu różnicowego, skrzynia rozdzielcza, automatyczna pokrywa tylna | 30 |
| 23 | 2003-2007: Blokada tylnego mechanizmu różnicowego, odłączane stabilizatory 2007-2010: Blokada mechanizmu różnicowego |
10 |
| 24 | System monitorowania ciśnienia opon | 5 |
| 25 | — | — |
| 26 | Porsche Stability Management, dezaktywacja poduszki powietrznej pasażera, przełącznik pedału hamulca, tablica przyrządów, jednostka sterująca silnika, jednostka sterująca poduszką powietrzną, moduł kolumny kierownicy, jednostka sterująca silnika (sterowanie silnikiem, wentylatory chłodnicy, poduszka powietrzna, włącznik sprzęgła, tablica rozdzielcza) | 10 |
| 27 | — | — |
| 28 | — | — |
| 29 | — | — |
| 30 | Reflektory terenowe montowane na dachu | 15 |
| 31 | Reflektory terenowe montowane na dachu | 15 |
| 32 | — | — |
| 33 | Ogrzewanie kierownicy, moduł kolumny kierownicy | 15 |
| 34 | Monitorowanie przedziału pasażerskiego, ogrzewanie siedzenia, czujnik nachylenia | |
| 35 | 2003-2007: Światła mijania, światła drogowe 2007-2010: Sterownik instalacji elektrycznej pojazdu (prawe światło przeciwmgielne, prawe dodatkowe światło drogowe, oświetlenie wnętrza) |
15 30 |
| 36 | 2003-2007: Jednostka sterująca układu elektrycznego pojazdu 2007-2010: Jednostka sterująca elektrycznie sterowanych foteli lewych |
10 30 |
| 37 | — | — |
| 38 | Światła stopu | 10 |
| 39 | Aktywacja przekaźnika, podgrzewana tylna szyba, ogrzewanie siedzenia | 5 |
| 40 | Tablica przyrządów, diagnostyka | 5 |
| 41 | Jednostka sterująca Kessy (blokada kolumny kierownicy, blokada zapłonu, Porsche Entry & Drive, włącznik sprzęgła) | 15 |
| 42 | Dach przesuwno-podnoszony lub dach panoramiczny | 30 |
| 43 | Głośnik niskotonowy | 30 |
| 44 | Elektryczna regulacja siedzenia, lewa; elektryczna regulacja kolumny kierownicy | 30 |
| 45 | Elektryczna regulacja siedzenia, lewa; ogrzewanie siedzeń, tył | 30 |
| 46 | — | — |
| 47 | 2003-2007: Blokada tylnego mechanizmu różnicowego 2007-2010: Skrzynia rozdzielcza |
10 |
| 48 | Zegar ogrzewania postojowego | 5 |
| 49 | Servotronic, odłączane stabilizatory | 5 |
| 50 | 2003-2007: Wentylacja rury grzewczej | 10 |
| 51 | Czujnik jakości powietrza, gniazdo diagnostyczne, hamulec postojowy | 5 |
| 52 | 2003-2007: Tylna wycieraczka 2007-2010: Tylna wycieraczka |
30 15 |
| 53 | Sterownik podgrzewanej tylnej szyby, monitorowanie kabiny pasażerskiej, włącznik świateł, moduł kolumny kierownicy | 5 |
| 54 | Regulacja wiązki reflektorów, reflektor ksenonowy (lewy; 2007-2010) | 10 |
| 55 | — | — |
| 56 | Wentylator, przedni system klimatyzacji | 40 |
| 57 | 2003-2007: Wentylator, tylny układ klimatyzacji 2007-2010: Kontrola poziomu sprężarki |
40 |

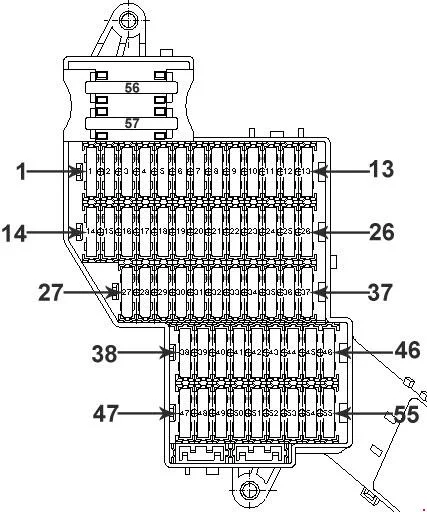

Skrzynka bezpieczników po prawej stronie deski rozdzielczej
| Numer | Opis | Ampery [A] |
|---|---|---|
| 1 | Sprzęg przyczepy | 15 |
| 2 | Asystent parkowania | 5 |
| 3 | Sprzęg przyczepy | 15 |
| 4 | 2003-2007: Centrala telefoniczna/telematyka | 5 |
| 5 | Sprzęg przyczepy | 15 |
| 6 | Zarządzanie stabilnością Porsche (PSM) | 30 |
| 7 | Skrzynka rozdzielcza (środkowa blokada mechanizmu różnicowego), przygotowanie pod telefon | 5 |
| 8 | 2003-2007: Dodatkowe światło drogowe, sterownik instalacji elektrycznej pojazdu 2007-2010: Sterownik instalacji elektrycznej pojazdu (lewe światło obrysowe, prawy kierunkowskaz, prawe światło mijania) |
20 30 |
| 9 | 2003-2007: Zmieniarka CD, nawigacja DVD | 5 |
| 10 | Tuner telewizyjny, odbiornik satelitarny (2003-2007), Rear Seat Entertainment (2007-2010) | 5 |
| 11 | System komunikacji radiowej lub Porsche (PCM) | 10 |
| 12 | Wzmacniacz do pakietu dźwiękowego i Bose | 30 |
| 13 | Ogrzewanie siedzenia | 5 |
| 14 | Światło tylne, lewe; centralny zamek, elektryczne szyby, lusterka | 15 |
| 15 | 2003-2007: Elektrycznie sterowana szyba tylna prawa 2007-2010: Elektrycznie sterowana szyba i centralny zamek tylnych prawych drzwi |
25 30 |
| 16 | Światło ochronne pokrywy tylnej, oświetlenie bagażnika, oświetlenie drzwi Tylne światła ochronne | 10 |
| 17 | 2003-2007: Światła mijania prawe; światła drogowe, prawe | 15 |
| 18 | Ogrzewana tylna szyba | 30 |
| 19 | 2003-2007: Wzmacniacz hamulca, zaczep holowniczy 2007-2010: Sprzęg przyczepy, punkt podłączenia gniazda przyczepy |
30/25 25 |
| 20 | Elektryczna regulacja wysokości siedziska | 30 |
| 21 | Przekaźnik zwalniający koło zapasowe (obciążenie), klakson systemu alarmowego | 10 |
| 22 | 2003-2007: Elektryczna regulacja fotela przedniego prawego; ogrzewanie siedzenia przedniego prawego 2007-2010: Ogrzewanie siedzenia przedniego |
30 25 |
| 23 | Klimatyzacja | 10 |
| 24 | Elektryczna regulacja fotela, przedni prawy | 30 |
| 25 | Układ klimatyzacji, tył | 5 |
| 26 | — | — |
| 27 | Kontrola poziomu, Porsche Active Suspension Management Level, Porsche Dynamic Chassis Control (PDCC) | 15 |
| 28 | — | — |
| 29 | 2003-2007: Jednostka sterująca skrzynią biegów 2007-2010: Jednostka sterująca skrzynią biegów, przełącznik dźwigni zmiany biegów Tiptronic |
10 5 |
| 30 | Mechanizm zamykania pokrywy tylnej | 20 |
| 31 | Siłownik klapy wlewu, tylna jednostka sterująca (silniki) | 15 |
| 32 | 2003-2007: Centralny zamek prawy | 10 |
| 33 | — | — |
| 34 | 2003-2007: Elektrycznie sterowana szyba przednia prawa 2007-2010: Elektrycznie sterowana szyba i centralny zamek przednich prawych drzwi |
25 30 |
| 35 | 2003-2007: Kierunkowskaz, światło pozycyjne prawe; jednostka sterująca instalacji elektrycznej pojazdu 2007-2010: Elektryczne sterowanie fotela prawego |
10 30 |
| 36 | Moduł dachowy, telefon, kompas | 5 |
| 37 | — | — |
| 38 | Zarządzanie stabilnością Porsche | 10 |
| 39 | Diagnostyka | 5 |
| 40 | Skrzynia rozdzielcza (środkowa blokada mechanizmu różnicowego) | 10 |
| 41 | Jednostka sterująca sprzęgu przyczepy | 10 |
| 42 | Moduł dachowy, otwieracz bramy garażowej | 5 |
| 43 | Zapasowe światło | 5 |
| 44 | Podgrzewane dysze spryskiwaczy, przełącznik podwozia, potencjometr ogrzewania siedzenia, Porsche Dynamic Chassis Control (PDCC) | 5 |
| 45 | — | — |
| 46 | 2007-2010: Rozrywka dla tylnych siedzeń | 5 |
| 47 | 2003-2007: Przygotowanie telefoniczne | 10 |
| 48 | Kontrola poziomu, Porsche Active Suspension Management | 10 |
| 49 | Telefon, automatyczne lusterko przeciwodblaskowe | 5 |
| 50 | 2003-2007: ParkAssist 2007-2010: Reflektor ksenonowy, prawy |
5 10 |
| 51 | 2003-2007: Jednostka sterująca skrzynią biegów Tiptronic 2007-2010: Jednostka sterująca skrzynią biegów Tiptronic |
20 15 |
| 52 | Przełącznik dźwigni zmiany biegów Tiptronic, wstępne okablowanie skrzyni biegów | 5 |
| 53 | Przekaźnik przedniej szyby | 30 |
| 54 | Przekaźnik przedniej szyby | 30 |
| 55 | Jednostka sterująca kamery cofania | 5 |
| 56 | Zarządzanie stabilnością Porsche | 40 |
| 57 | Jednostka sterująca skrzynki rozdzielczej, niski zakres | 40 |
