W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota RCZ z lat: 2014, 2015.

Peugeot RCZ to sportowe coupé produkowane przez francuską markę Peugeot w latach 2009-2015. Oto kilka informacji na temat Peugeot RCZ:

Design: Peugeot RCZ wyróżnia się swoim charakterystycznym, agresywnym i dynamicznym designem. Posiada opływową sylwetkę z długim kształtem maski, opadającą linię dachu i wyraziste detale stylistyczne, takie jak podwójna klapa bagażnika.
Wydajność i silniki: RCZ oferuje różne silniki benzynowe i wysokoprężne, które zapewniają różne poziomy mocy i osiągi. Wersje z silnikiem benzynowym osiągały wysokie prędkości i zapewniały dynamiczną jazdę.
Wnętrze: Wnętrze Peugeot RCZ było eleganckie i sportowe, z wysoką jakością materiałów i wykończeniem. Oferowało ergonomiczne fotele i dobrze zaprojektowany kokpit z intuicyjnym układem deski rozdzielczej.
Technologia: RCZ wyposażone było w różne funkcje i systemy technologiczne, takie jak system multimedialny z ekranem dotykowym, system audio premium, nawigację satelitarną, a także zaawansowane systemy bezpieczeństwa i asystencji kierowcy.
Popularność i nagrody: Peugeot RCZ zdobyło uznanie zarówno wśród krytyków, jak i kierowców. Zyskało pozytywne recenzje za swoje osiągi, design i przyjemną jazdę. Otrzymało również różne nagrody, w tym tytuł „Samochodu Roku” w niektórych krajach.

Warto wspomnieć, że produkcja Peugeot RCZ została zakończona w 2015 roku, jednak nadal jest doceniany przez fanów motoryzacji jako ikona marki Peugeot i symbol sportowego stylu.

Zobacz także: Peugeot Expert III i Traveller (2016-2020) - schematy bezpieczników i przekaźników

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników deski rozdzielczej

Pojazdy z kierownicą po lewej stronie: skrzynka bezpieczników znajduje się w dolnej części deski rozdzielczej (po lewej stronie). Składa się z dwóch pudełek.
Przekręć śrubę o ćwierć obrotu w lewo, odepnij pokrywę, pociągając ją w prawym górnym rogu, całkowicie zdejmij pokrywę i odwróć ją.

Pojazdy z kierownicą po prawej stronie: znajduje się w dolnej części deski rozdzielczej (po lewej stronie, wewnątrz schowka). Składa się z dwóch pudełek.
Otwórz pokrywę schowka, przesuń prowadnicę otwierającą w lewo, aby przejść przez pierwsze nacięcie, otwórz całkowicie pokrywę schowka, przekręć śrubę o ćwierć obrotu w lewo, odepnij pokrywę skrzynki bezpieczników, ciągnąc w prawym górnym rogu, odłącz pokrywę całkowicie i odwróć ją.

Zobacz także: Peugeot 306 (1997-1999) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników deski rozdzielczej 1

Peugeot RCZ (2014-2015) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
F2	30 A	Blokowanie i zakleszczenie ziemi.
F3	5 A	Centralka poduszek powietrznych, aktywnej maski i napinaczy.
F4	10 A	Włącznik pedału sprzęgła; Elektrochromatyczne lusterko wsteczne; Automatyczna skrzynia biegów; Jednostka przełączająca i zabezpieczająca.
F5	30 A	Elektryczne szyby za jednym dotknięciem; Składane lusterka boczne.
F7	5 A	Lampki sufitowe przednie i tylne; Lampki do czytania mapy; Oświetlenie osłony przeciwsłonecznej; Oświetlenie schowka.
F8	20 A	Sprzęt audio; Audio/telefon; Ekran wielofunkcyjny; Wykrywanie niedopompowania opon; Zegar.
F9	30 A	Gniazdo 12V.
F10	15 A	Elementy sterujące przy kierownicy.
F11	15 A	Wyłącznik zapłonu o niskim prądzie.
F12	15 A	Tablica przyrządów; Klimatyzacja; Jednostka pamięci fotela kierowcy; Czujnik deszczu i nasłonecznienia; Poduszki powietrzne.
F13	5 A	Skrzynka bezpieczników silnika; Aktywna maska.
F14	15 A	Ekran wielofunkcyjny; Wyświetlacz lampek ostrzegawczych pasów bezpieczeństwa i przedniej poduszki powietrznej pasażera; Ekran tablicy przyrządów; Wzmacniacz; System Bluetooth; Sterownik czujników parkowania; USB Box.
F15	30 A	Blokowanie i zakleszczenie.
F17	40 A	Odszranianie tylnej szyby i lusterek bocznych.

Skrzynka bezpieczników deski rozdzielczej 2

Peugeot RCZ (2014-2015) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
G36	30 A	Wzmacniacz hi-fi.
G37	30 A	Moduł pamięci siedzenia pasażera.
G38	30 A	Moduł pamięci fotela kierowcy.
G39	5 A	Moduł pamięci oświetlenia.
G40	30 A	Podgrzewane fotele kierowcy i pasażera.

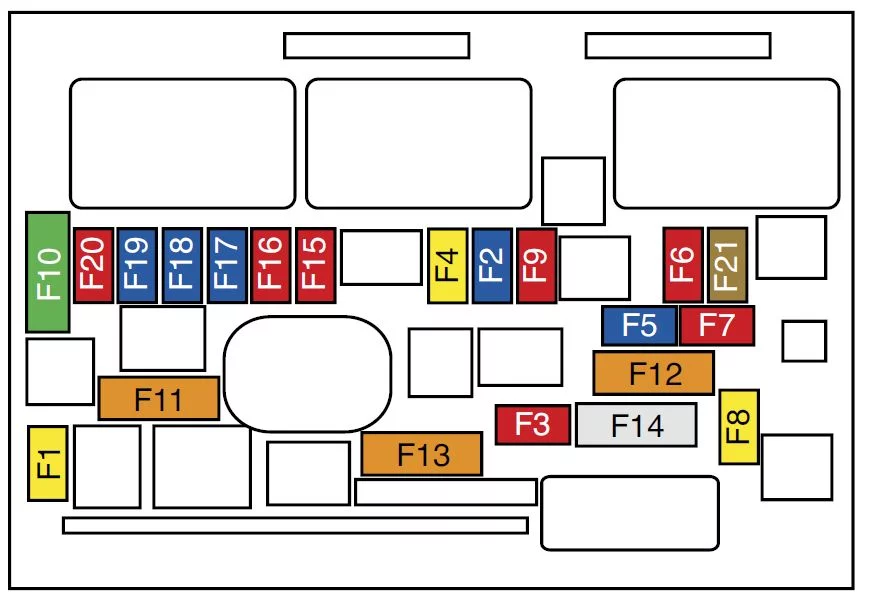

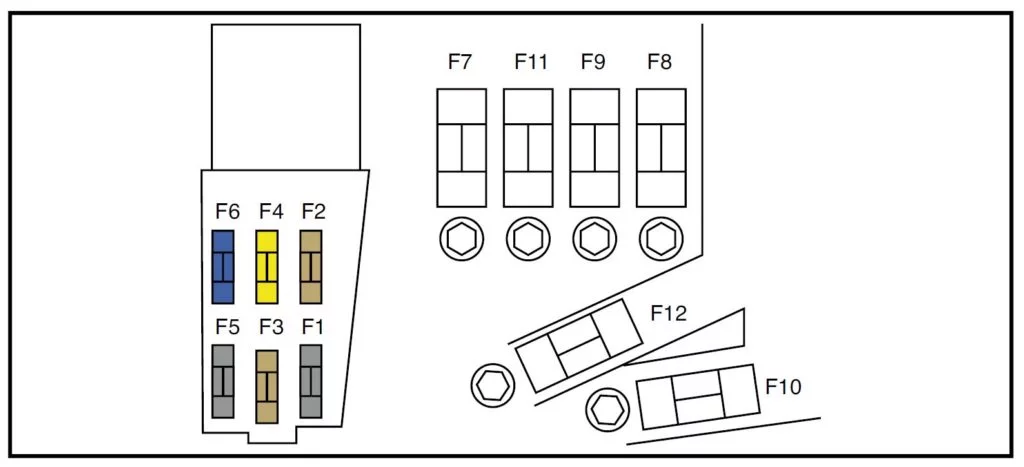

Komora silnika

Peugeot RCZ (2014-2015) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
F2	15 A	Klakson.
F3	10 A	Spryskiwacz z przodu.
F4	20 A	Światła do jazdy dziennej.
F5	15 A	Czujnik przepływu powietrza; Pompa płynu chłodzącego; Pompa oleju; Termostat; Nagrzewnica przedmuchu (benzyna); Elektrozawory obejściowe i EGR (Diesel); Nagrzewnica Diesel (Diesel).
F6	10 A	Czujnik kąta skrętu kierownicy; Sterownik ABS/DSC; Czujnik DSC.
F7	10 A	Sterownik wspomagania kierownicy; Automatyczna skrzynia biegów; Dwufunkcyjny włącznik hamulca.
F8	25 A	Sterowanie rozrusznikiem.
F9	10 A	Gniazdo diagnostyczne; Kierunkowe reflektory; Pompa filtra cząstek stałych (Diesel).
F11	40 A	Dmuchawa klimatyzacji.
F12	40 A	Wycieraczki szyby przedniej wolno/szybko.
F15	10 A	Reflektor świateł drogowych z prawej strony.
F 16	10 A	Lewy reflektor świateł drogowych.
F17	15 A	Reflektor świateł mijania z lewej strony.
F18	15 A	Reflektor świateł mijania z prawej strony.
