Peugeot RCZ (2009-2010) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota RCZ z lat: 2009, 2010. Peugeot RCZ to sportowe coupe, które było produkowane przez francuską markę Peugeot w latach 2009-2015. Oto kilka informacji na temat Peugeot RCZ: Design: Peugeot RCZ wyróżnia się swoim charakterystycznym i atrakcyjnym designem. Ma nisko osadzoną sylwetkę z […]

07/11/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota RCZ z lat: 2009, 2010.

Peugeot RCZ to sportowe coupe, które było produkowane przez francuską markę Peugeot w latach 2009-2015. Oto kilka informacji na temat Peugeot RCZ:

  1. Design: Peugeot RCZ wyróżnia się swoim charakterystycznym i atrakcyjnym designem. Ma nisko osadzoną sylwetkę z opływowymi liniami i dwiema tyloma charakterystycznymi osłonami w kształcie łez na dachu. RCZ jest znany z unikalnego wyglądu, który przyciąga uwagę na drodze.
  2. Silniki: RCZ oferuje różne opcje silnikowe, w zależności od rocznika i wersji. Może być napędzany benzynowymi silnikami o różnych pojemnościach i mocach, co pozwala na dobrą równowagę między osiągami a ekonomią paliwa.
  3. Wydajność: Peugeot RCZ został zaprojektowany z myślą o sportowym charakterze. Oferuje dynamiczną jazdę i dobre osiągi, co sprawia, że jest przyjemny w prowadzeniu na krętych drogach i torach.
  4. Wyposażenie: RCZ oferuje różne funkcje i wyposażenie, które zapewniają komfort i wygodę. Może zawierać skórzane fotele, systemy multimedialne, klimatyzację, a także zaawansowane systemy bezpieczeństwa i asystentów kierowcy.
  5. Popularność: RCZ zdobył popularność wśród miłośników motoryzacji jako atrakcyjne sportowe coupe. Został doceniony za swój oryginalny design, wydajność i dobre prowadzenie. Był również ograniczonym wydaniem, co sprawia, że jest unikatowym modelem w linii Peugeot.

Peugeot RCZ to model, który wyraża sportową i ekskluzywną naturę marki Peugeot. Jego unikalny wygląd, dobre osiągi i wysokiej jakości wyposażenie sprawiają, że jest to atrakcyjne coupe dla tych, którzy cenią sobie styl i sportową dynamikę.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Peugeot 308 II (T9) (2013-2015) - schematy bezpieczników i przekaźników



Skrzynka bezpieczników deski rozdzielczej

Pojazdy z kierownicą po lewej stronie: skrzynka bezpieczników znajduje się w dolnej części deski rozdzielczej (po lewej stronie). Składa się z dwóch pudełek.
Przekręć śrubę o ćwierć obrotu w lewo, odepnij pokrywę, pociągając ją w prawym górnym rogu, całkowicie zdejmij pokrywę i odwróć ją.

Pojazdy z kierownicą po prawej stronie: znajduje się w dolnej części deski rozdzielczej (po lewej stronie, wewnątrz schowka). Składa się z dwóch pudełek.
Otwórz pokrywę schowka, przesuń prowadnicę otwierającą w lewo, aby przejść przez pierwsze nacięcie, otwórz całkowicie pokrywę schowka, przekręć śrubę o ćwierć obrotu w lewo, odepnij pokrywę skrzynki bezpieczników, ciągnąc w prawym górnym rogu, odłącz pokrywę całkowicie i odwróć ją.

Skrzynka bezpieczników deski rozdzielczej 1

Peugeot RCZ (2009-2010) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 Nieużywany
F2 30 Blokowanie i zakleszczenie ziemi
F3 5 Centralka poduszek powietrznych, aktywnej maski i napinaczy
F4 10 Przełącznik pedału sprzęgła;

Elektrochromatyczne lusterko wsteczne;

Automatyczna skrzynia biegów;

Jednostka przełączająca i zabezpieczająca

F5 30 Elektryczne szyby za jednym dotknięciem;

Zasilanie składanych lusterek

F6 Nieużywany
F7 5 Lampki sufitowe przednie i tylne;

Lampki do czytania mapy;

Oświetlenie osłony przeciwsłonecznej;

Oświetlenie schowka na rękawiczki

F8 20 Sprzęt audio;

Audio/telefon;

Ekran wielofunkcyjny;

Wykrywanie niedopompowania opon;

Zegar

F9 30 Gniazdo 12 V
F10 15 Elementy sterujące przy kierownicy
F11 15 Wyłącznik zapłonu niskiego prądu
F12 15 Tablica przyrządów;

Klimatyzacja;

Pamięć fotela kierowcy;

Czujnik deszczu i nasłonecznienia;

Poduszki powietrzne.

F13 5 Skrzynka bezpieczników silnika;

Aktywna maska.

F14 15 Ekran wielofunkcyjny;

Wyświetlacz lampek ostrzegawczych pasów bezpieczeństwa i przedniej poduszki powietrznej pasażera;

Ekran tablicy przyrządów;

Wzmacniacz;

System Bluetooth;

Sterownik czujników parkowania;

Peugeot Connect USB.

F15 30 Blokowanie i zakleszczenie
F17 40 Odszranianie tylnej szyby i lusterek bocznych
CII Bocznik PARC

Skrzynka bezpieczników deski rozdzielczej 2

Peugeot RCZ (2009-2010) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
G36 30 Wzmacniacz Hi-Fi
G37 30 Jednostka pamięci siedzenia pasażera
G38 30 Jednostka pamięci fotela kierowcy
G39 5 Jednostka pamięci oświetlenia
G40 30 Podgrzewane fotele kierowcy i pasażera

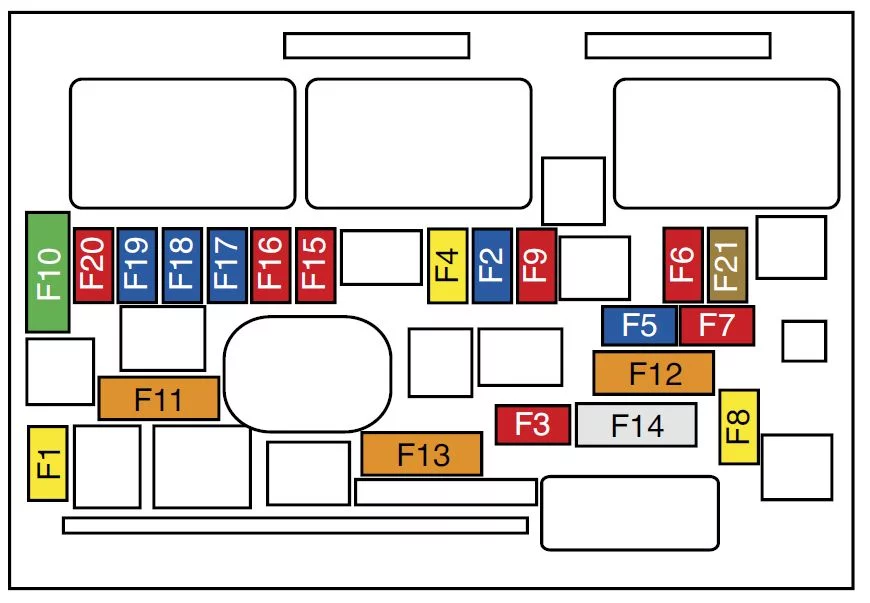

Komora silnika

Peugeot RCZ (2009-2010) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 20 Zasilanie sterownika silnika, pompy wtryskowej i elektrozaworów EGR (Diesel), wtryskiwaczy (Diesel)
F2 15 Klakson
F3 10 Spryskiwacz do przodu
F4 20 Światła do jazdy dziennej
F5 15 Czujnik przepływu powietrza;

Pompa płynu chłodzącego, pompa oleju;

Termostat;

Nagrzewnica przedmuchu (benzyna);

Zawory obejściowe i elektrozawory EGR (Diesel);

Nagrzewnica Diesel (Diesel).

F6 10 Czujnik kąta skrętu kierownicy;

Jednostka sterująca ABS/ESP;

Jednostka sterująca ESP.

F7 10 Sterownik wspomagania kierownicy;

Automatyczna skrzynia biegów;

Czujnik poziomu płynu chłodzącego silnik;

Dwufunkcyjny przełącznik hamulca.

F8 25 Sterowanie silnikiem rozrusznika
F9 10 Gniazdo diagnostyczne;

Kierunkowe reflektory;

Pompa filtra cząstek stałych (Diesel).

F10 30 Siłowniki sterownika silnika (benzyna: cewki zapłonowe, elektrozawory, wtryskiwacze, pompa paliwa (Diesel: elektrozawory, nagrzewnice)
F11 40 Dmuchawa klimatyzacji
F12 40 Wycieraczki szyby przedniej wolno/szybko
F13 40 Zasilanie interfejsu wbudowanego systemu (zapłon dodatni)
F14 Nieużywany
F15 10 Prawy reflektor świateł drogowych
F 16 10 Lewy reflektor świateł drogowych
F17 15 Reflektor świateł mijania z lewej strony
F18 15 Reflektor świateł mijania w prawo
F19 15 Elektrozawór zmiennego rozrządu;

Czujniki tlenu (benzyna);

Elektrozawory (Diesel).

F20 10 Elektrozawory wyładowania turbiny i oczyszczania kanistra (benzyna);

Czujnik przepływu powietrza (1,6 I THP 200);

Czujnik wody w oleju napędowym (Diesel).

F21 5 Kontrola wentylatorów. Pompa turbo (benzyna);

Silnik Valvetronic (1,6 I THP 200)

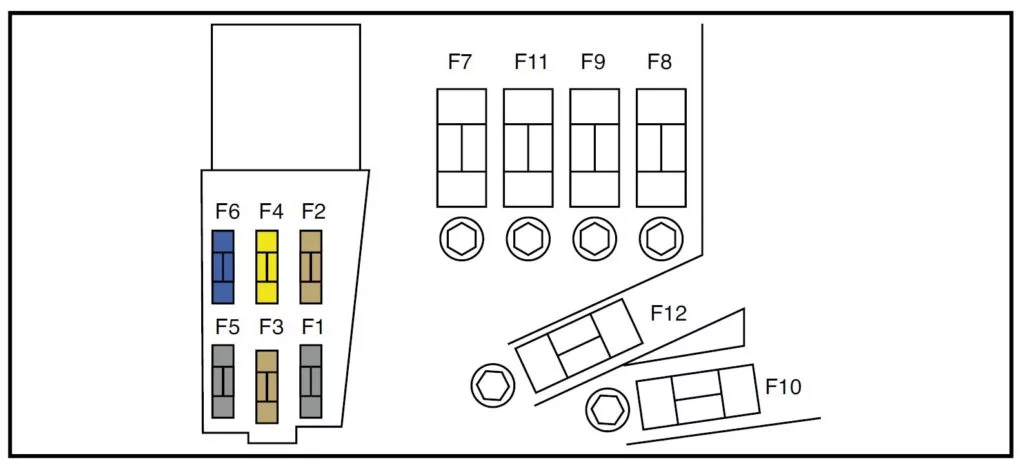

Bezpieczniki nad akumulatorem

Peugeot RCZ (2009-2010) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 Nieużywany
F2 5 Przełącznik hamulca dwufunkcyjnego
F3 5 Jednostka ładowania akumulatora
F4 25 Elektrozawory ABS/ESP
F5 Nieużywany
F6 15 Automatyczna skrzynia biegów
F7* 80 Zespół elektropompy wspomagania kierownicy
F8* 60 Zespół wentylatora
F9* 70/30 Podgrzewacz (Diesel);

Silnik elektryczny Valvetronic (1,6 I THP 16 V).

F10* 40 Zespół elektropompy ABS/ESP
F 11* 100 Jednostka przełączająca i zabezpieczająca.
F12* Nieużywany
* Bezpieczniki midi i maxi zapewniają dodatkową ochronę systemów elektrycznych.

Przypisanie bezpieczników maxi

Numer Ampery [A] Opis
MF1* Nieużywany
MF2* 30 Skrzynka bezpieczników przyczepy
MF3* 50 Skrzynka bezpieczników deski rozdzielczej
MF4* 80 Wbudowany interfejs systemowy
MF5* 80 Wbudowany interfejs systemowy
MF6* Nieużywany
MF7* 30 Podgrzewane siedzenia
MF8* 20 Spryskiwacz reflektorów
* Bezpieczniki midi i maxi zapewniają dodatkową ochronę systemów elektrycznych
