W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Insignia A z lat: 2016, 2017. Opel Insignia A był produkowany od 2008 do 2017 roku i stanowił flagowy model niemieckiej marki. W latach 2016-2017 Insignia A przeszła niewielkie zmiany wizualne i technologiczne, aby utrzymać konkurencyjność na rynku. Jednym z najważniejszych elementów […]
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Insignia A z lat: 2016, 2017.
Opel Insignia A był produkowany od 2008 do 2017 roku i stanowił flagowy model niemieckiej marki. W latach 2016-2017 Insignia A przeszła niewielkie zmiany wizualne i technologiczne, aby utrzymać konkurencyjność na rynku.
Jednym z najważniejszych elementów zmian była aktualizacja silników, z których większość spełniała normy emisji spalin Euro 6. W ofercie były dostępne jednostki benzynowe o pojemności 1.4, 1.6 i 2.0 litra oraz diesle o pojemności 1.6 i 2.0 litra. Moc silników oscylowała od 140 do 260 KM. W zależności od wersji, silniki mogły być połączone z 6-biegową manualną skrzynią biegów lub automatyczną skrzynią biegów z 6 lub 8 przełożeniami.
Wprowadzono także nowe technologie, takie jak system bezkluczykowy dostępu, system ostrzegający o opuszczeniu pasa ruchu, system monitorowania martwego pola, a także system nagłaśniający dźwięki na zewnątrz pojazdu, aby zwiększyć bezpieczeństwo pieszych i rowerzystów.
Wewnątrz kabiny pasażerskiej wprowadzono subtelne zmiany, takie jak nowe materiały wykończeniowe i bardziej ergonomiczne siedzenia, aby zapewnić większy komfort podróżowania. Zmieniono także system multimedialny, który stał się bardziej intuicyjny i łatwiejszy w obsłudze. W ofercie pojawił się także nowy pakiet wyposażenia, w tym nowe wzory felg i chromowane elementy.
Pod względem stylistycznym, Insignia A z lat 2016-2017 pozostała wierna swoim korzeniom, zachowując charakterystyczną sylwetkę. Zmiany były kosmetyczne i obejmowały m.in. nowe reflektory LED, przeprojektowany zderzak przedni, nowe wzory felg oraz dostępność nowych kolorów karoserii.
Opel Insignia A z lat 2016-2017 to nadal dobrze wykonany, komfortowy i przestronny samochód, który oferuje wysoki poziom wyposażenia i bezpieczeństwa. Mimo że wprowadzone zmiany były niewielkie, pozwoliły one na utrzymanie konkurencyjności modelu na rynku i zwiększenie jego atrakcyjności w oczach potencjalnych klientów.
Zapalniczka w Oplu Insignia A to bezpiecznik numer 6 (zapalniczka), nr 7 (gniazdko zasilania), nr 26 (przedział ładunkowy gniazda zasilania) w skrzynce bezpieczników tablicy rozdzielczej i bezpiecznik nr 25 (Gniazda zasilania) w skrzynce bezpieczników w komorze silnika.
2016

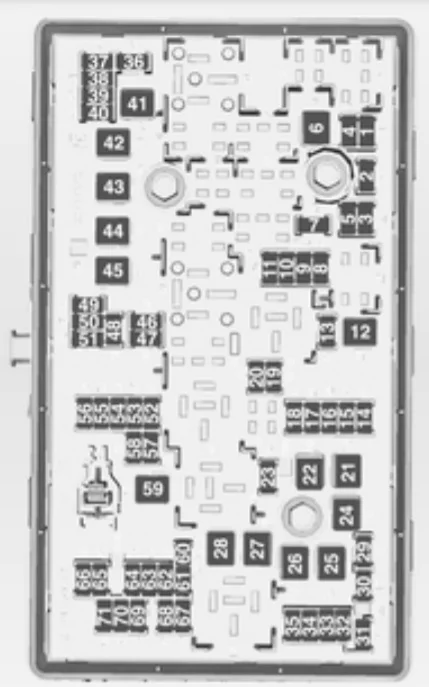

Komora silnika
Skrzynka bezpieczników znajduje się w przedniej lewej części komory silnika.
Zdejmij pokrywę, podnieś ją do góry i zdejmij.
| Numer | Opis |
|---|---|
| 1 | Moduł kontroli skrzyni biegów |
| 2 | Moduł sterujący silnika |
| 3 | – |
| 4 | – |
| 5 | Zapłon;
Moduł sterujący skrzyni biegów; Moduł sterujący silnika. |
| 6 | Wycieraczki |
| 7 | – |
| 8 | Wtrysk paliwa, układ zapłonowy |
| 9 | Wtrysk paliwa, układ zapłonowy |
| 10 | Moduł sterujący silnika |
| 11 | Sonda lambda |
| 12 | Rozrusznik |
| 13 | Ogrzewanie przepustnicy czujnika |
| 14 | Oświetlenie |
| 15 | Wycieraczka tylnej szyby |
| 16 | Pompa próżniowa;
Masowy przepływomierz powietrza; Czujnik wody w paliwie; Transformator DC. |
| 17 | – |
| 18 | System adaptacyjnego oświetlenia drogi |
| 19 | System adaptacyjnego oświetlenia drogi |
| 20 | Pompa paliwowa |
| 21 | Tylne szyby elektryczne |
| 22 | ABS |
| 23 | Sterowanie zmiennym wysiłkiem |
| 24 | Elektryczne szyby przednie |
| 25 | Gniazdka elektryczne |
| 26 | ABS |
| 27 | Elektryczny hamulec postojowy |
| 28 | Podgrzewana tylna szyba |
| 29 | Lewy fotel elektryczny |
| 30 | Prawy fotel elektryczny |
| 31 | System klimatyzacji |
| 32 | Moduł sterowania nadwozia |
| 33 | Podgrzewane fotele przednie |
| 34 | Szyberdach |
| 35 | System informacyjno-rozrywkowy |
| 36 | – |
| 37 | Prawe światło drogowe |
| 38 | Lewe światło drogowe |
| 39 | – |
| 40 | – |
| 41 | Pompa próżniowa |
| 42 | Wentylator chłodnicy |
| 43 | Akumulator, transformator DC (tylko w pojazdach z systemem stop-start) |
| 44 | System spryskiwaczy reflektorów |
| 45 | Wentylator chłodnicy |
| 46 | Zacisk 87, przekaźnik główny |
| 47 | Sonda lambda |
| 48 | Światła przeciwmgielne |
| 49 | Prawe światło mijania |
| 50 | Lewe światło mijania |
| 51 | Klakson |
| 52 | Zapłon |
| 53 | Zapłon;
Wentylowane przednie fotele. |
| 54 | Zapłon |
| 55 | Elektryczne szyby;
Składanie lusterek. |
| 56 | Wycieraczki szyby samochodowej |
| 57 | – |
| 58 | – |
| 59 | Ogrzewanie oleju napędowego;
System kontroli emisji. |
| 60 | Ogrzewanie lusterka |
| 61 | Ogrzewanie lusterka |
| 62 | – |
| 63 | Czujnik tylnej szyby |
| 64 | System adaptacyjnego oświetlenia drogi |
| 65 | Pompa pomocnicza (tylko w pojazdach z systemem stop-start) |
| 66 | Spryskiwacz tylnej szyby |
| 67 | Moduł sterujący układu paliwowego |
| 68 | – |
| 69 | Czujnik akumulatora |
| 70 | Czujnik deszczu |
| 71 | Czujnik akumulatora |
Panel przyrządów
W pojazdach z kierownicą po lewej stronie skrzynka bezpieczników znajduje się za schowkiem w tablicy rozdzielczej.
Otwórz komorę, ściśnij zatrzaski blokujące, złóż komorę w dół i wyjmij.
W pojazdach z kierownicą po prawej stronie znajduje się za pokrywą w schowku.
Otwórz schowek i zdejmij pokrywę.
| Numer | Opis |
|---|---|
| 1 | System informacyjno-rozrywkowy;
Wyświetlacz informacyjny. |
| 2 | Jednostka sterująca nadwozia |
| 3 | Jednostka sterująca nadwozia |
| 4 | System informacyjno-rozrywkowy;
Wyświetlacz informacyjny. |
| 5 | System informacyjno-rozrywkowy;
Wyświetlacz informacyjny. |
| 6 | Zapalniczka |
| 7 | Gniazdo zasilania |
| 8 | Jednostka sterująca nadwozia |
| 9 | Jednostka sterująca nadwozia |
| 10 | Jednostka sterująca nadwozia |
| 11 | Wentylator wewnętrzny |
| 12 | – |
| 13 | – |
| 14 | Złącze diagnostyczne |
| 15 | Poduszka powietrzna |
| 16 | Centralny zamek, tylna klapa |
| 17 | System klimatyzacji |
| 18 | Bezpiecznik transportowy |
| 19 | Pamięć |
| 20 | – |
| 21 | Klaster instrumentów |
| 22 | Zapłon |
| 23 | Jednostka sterująca nadwozia |
| 24 | Jednostka sterująca nadwozia |
| 25 | – |
| 26 | Gniazdko elektryczne w bagażniku |

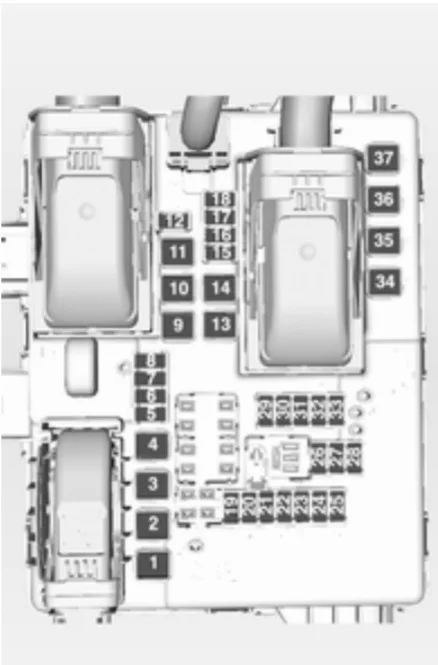

Bagażnik
Skrzynka bezpieczników znajduje się po lewej stronie przestrzeni ładunkowej za pokrywą.
| Numer | Opis |
|---|---|
| 1 | Centralny zamek, elektryczna klapa tylna |
| 2 | Moduł przyczepy |
| 3 | – |
| 4 | – |
| 5 | Gniazdo przyczepy |
| 6 | Ogrzewanie kierownicy |
| 7 | System selektywnej redukcji katalitycznej |
| 8 | Gniazdo przyczepy |
| 9 | Szyberdach |
| 10 | Centralny zamek, tylna klapa |
| 11 | – |
| 12 | System selektywnej redukcji katalitycznej |
| 13 | – |
| 14 | – |
| 15 | Elektryczna blokada tylnej klapy |
| 16 | System klimatyzacji |
| 17 | System selektywnej redukcji katalitycznej |
| 18 | System selektywnej redukcji katalitycznej |
| 19 | Boczny wykrywacz przeszkód |
| 20 | Boczny czujnik przeszkód;
Wentylowane fotele przednie. |
| 21 | Aktywny system amortyzacji;
Asystent świateł drogowych; Tempomat; Asystent znaków drogowych; Ostrzeżenie o zjechaniu z pasa ruchu; Moduł przyczepy. |
| 22 | System alarmowy antykradzieżowy |
| 23 | Napęd na wszystkie koła;
System antykradzieżowy. |
| 24 | – |
| 25 | – |
| 26 | – |
| 27 | – |
| 28 | – |
| 29 | Moduł przyczepy;
Bezpiecznik transportowy. |
| 30 | Boczny wykrywacz przeszkód |
| 31 | – |
| 32 | – |
| 33 | – |
| 34 | Szyberdach |
| 35 | – |
| 36 | – |
| 37 | – |
2017
Komora silnika
Skrzynka bezpieczników znajduje się w przedniej lewej części komory silnika.
Zdejmij pokrywę, podnieś ją do góry i zdejmij.
| Numer | Opis |
|---|---|
| 1 | Moduł kontroli skrzyni biegów |
| 2 | Moduł sterujący silnika |
| 3 | – |
| 4 | – |
| 5 | Zapłon, moduł sterujący skrzyni biegów;
Moduł sterujący silnika. |
| 6 | Wycieraczki |
| 7 | – |
| 8 | Wtrysk paliwa, układ zapłonowy |
| 9 | Wtrysk paliwa, układ zapłonowy |
| 10 | Moduł sterujący silnika |
| 11 | Sonda lambda |
| 12 | Rozrusznik |
| 13 | Ogrzewanie przepustnicy czujnika |
| 14 | Oświetlenie |
| 15 | Wycieraczka tylnej szyby |
| 16 | Pompa próżniowa;
Masowy przepływomierz powietrza; Czujnik wody w paliwie; Transformator DC. |
| 17 | Dodatkowe światła tylne (typ B) |
| 18 | System adaptacyjnego oświetlenia drogi |
| 19 | System adaptacyjnego oświetlenia drogi |
| 20 | Pompa paliwowa |
| 21 | Tylne szyby elektryczne |
| 22 | ABS |
| 23 | Sterowanie zmiennym wysiłkiem |
| 24 | Elektryczne szyby przednie |
| 25 | Gniazda zasilające (typ A);
Dodatkowe światła tylne (typ B) |
| 26 | ABS |
| 27 | Elektryczny hamulec postojowy |
| 28 | Podgrzewana tylna szyba |
| 29 | Lewy fotel elektryczny |
| 30 | Prawy fotel elektryczny |
| 31 | System klimatyzacji |
| 32 | Moduł sterowania nadwozia |
| 33 | Podgrzewane fotele przednie |
| 34 | Szyberdach (typ A);
Blokada klapy tylnej (typ B) |
| 35 | System informacyjno-rozrywkowy (typ A);
Blokada klapy tylnej (typ B) |
| 36 | – |
| 37 | Prawe światło drogowe |
| 38 | Lewe światło drogowe |
| 39 | – |
| 40 | – |
| 41 | Pompa próżniowa |
| 42 | Wentylator chłodnicy |
| 43 | Akumulator;
Transformator DC (tylko w pojazdach z systemem stop-start). |
| 44 | System spryskiwaczy reflektorów |
| 45 | Wentylator chłodnicy |
| 46 | Zacisk 87, przekaźnik główny |
| 47 | Sonda lambda |
| 48 | Światła przeciwmgielne |
| 49 | Prawe światło mijania |
| 50 | Lewe światło mijania |
| 51 | Klakson |
| 52 | Zapłon |
| 53 | Zapłon;
Wentylowane przednie fotele. |
| 54 | Zapłon |
| 55 | Elektryczne szyby;
Składanie lusterek. |
| 56 | Wycieraczki szyby samochodowej |
| 57 | – |
| 58 | – |
| 59 | Ogrzewanie oleju napędowego;
System kontroli emisji. |
| 60 | Ogrzewanie lustra |
| 61 | Ogrzewanie lustra |
| 62 | Podgrzewana kierownica (tylko pojazdy bez skrzynki bezpieczników w przedziale ładunkowym) |
| 63 | Czujnik tylnej szyby |
| 64 | System adaptacyjnego oświetlenia drogi |
| 65 | Pompa pomocnicza (tylko w pojazdach z systemem stop-start) |
| 66 | Spryskiwacz tylnej szyby |
| 67 | Moduł sterujący układu paliwowego |
| 68 | – |
| 69 | Czujnik akumulatora |
| 70 | Czujnik deszczu |
| 71 | Czujnik akumulatora |
Panel przyrządów
W pojazdach z kierownicą po lewej stronie skrzynka bezpieczników znajduje się za schowkiem w tablicy rozdzielczej.
Otwórz komorę, ściśnij zatrzaski blokujące, złóż komorę w dół i wyjmij.
W pojazdach z kierownicą po prawej stronie znajduje się za pokrywą w schowku.
Otwórz schowek i zdejmij pokrywę.
| Numer | Opis |
|---|---|
| 1 | System informacyjno-rozrywkowy;
Wyświetlanie informacji; System alarmowy antykradzieżowy. |
| 2 | Jednostka sterująca nadwozia |
| 3 | Jednostka sterująca nadwozia |
| 4 | System informacyjno-rozrywkowy;
Wyświetlacz informacyjny. |
| 5 | System informacyjno-rozrywkowy;
Wyświetlacz informacyjny. |
| 6 | Zapalniczka |
| 7 | Gniazdo zasilania |
| 8 | Jednostka sterująca nadwozia |
| 9 | Jednostka sterująca nadwozia |
| 10 | Jednostka sterująca nadwozia |
| 11 | Wentylator wewnętrzny |
| 12 | – |
| 13 | – |
| 14 | Złącze diagnostyczne |
| 15 | Poduszka powietrzna |
| 16 | Centralny zamek, tylna klapa |
| 17 | System klimatyzacji |
| 18 | Bezpiecznik transportowy |
| 19 | Pamięć |
| 20 | – |
| 21 | Klaster instrumentów |
| 22 | Zapłon;
Centralny zamek; Elektroniczny system kluczyka. |
| 23 | Jednostka sterująca nadwozia |
| 24 | Jednostka sterująca nadwozia |
| 25 | Kontrola za pomocą kierownicy |
| 26 | Gniazdko elektryczne przedziału bagażowego |
Bagażnik
Skrzynka bezpieczników znajduje się po lewej stronie przestrzeni ładunkowej za pokrywą.
| Numer | Opis |
|---|---|
| 1 | Zamek centralny;
System elektronicznego kluczyka. |
| 2 | Moduł przyczepy (typ A);
System informacyjno-rozrywkowy (typ B) |
| 3 | – |
| 4 | – |
| 5 | Gniazdo przyczepy |
| 6 | Podgrzewana kierownica (tylko pojazdy ze skrzynką bezpieczników w przedziale ładunkowym) |
| 7 | System selektywnej redukcji katalitycznej |
| 8 | Gniazdo przyczepy |
| 9 | Szyberdach |
| 10 | Zamek centralny:
Klapa tylna (typ A) Szyberdach (typ B) |
| 11 | – |
| 12 | System selektywnej redukcji katalitycznej |
| 13 | – |
| 14 | – |
| 15 | Elektryczna blokada tylnej klapy |
| 16 | System klimatyzacji |
| 17 | System selektywnej redukcji katalitycznej |
| 18 | System selektywnej redukcji katalitycznej |
| 19 | Boczny wykrywacz przeszkód |
| 20 | Boczny czujnik przeszkód;
Wentylowane fotele przednie. |
| 21 | Aktywny system tłumienia;
Tempomat; Asystent znaków drogowych; Ostrzeżenie o opuszczeniu pasa ruchu; Moduł przyczepy. |
| 22 | – |
| 23 | Napęd na wszystkie koła;
System alarmowy antykradzieżowy. |
| 24 | – |
| 25 | – |
| 26 | – |
| 27 | – |
| 28 | – |
| 29 | Moduł przyczepy;
Bezpiecznik transportowy (typ A). |
| 30 | Boczny wykrywacz przeszkód |
| 31 | – |
| 32 | – |
| 33 | – |
| 34 | Szyberdach |
| 35 | – |
| 36 | – |
| 37 | – |
