Opel Insignia A (2014-2015) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Insignia A z lat: 2014, 2015. Opel Insignia A to samochód klasy średniej, który był produkowany przez niemiecką firmę Opel w latach 2008-2017. W latach 2014-2015 Insignia przeszła lekką modernizację, dotyczącą przede wszystkim stylistyki. W porównaniu z poprzednimi wersjami, zmiany w wyglądzie […]

11/06/2024
Czas czytania: 5 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Insignia A z lat: 2014, 2015.

Opel Insignia A to samochód klasy średniej, który był produkowany przez niemiecką firmę Opel w latach 2008-2017. W latach 2014-2015 Insignia przeszła lekką modernizację, dotyczącą przede wszystkim stylistyki.

W porównaniu z poprzednimi wersjami, zmiany w wyglądzie auta były niewielkie, ale zdecydowanie poprawiły jego atrakcyjność. Zmieniono przede wszystkim przednią część nadwozia, gdzie pojawiła się nowa, bardziej smukła atrapa chłodnicy oraz przeprojektowane reflektory. Także tylne lampy otrzymały nową, bardziej nowoczesną formę.

Wśród silników dostępnych w Opel Insignia A znajdowały się zarówno benzynowe, jak i wysokoprężne jednostki napędowe. Benzynowe jednostki to 1.4 Turbo o mocy 140 KM oraz 2.0 Turbo o mocy 250 KM. Wśród silników wysokoprężnych znalazły się 2.0 CDTI o mocy 120, 140 lub 163 KM oraz 2.0 BiTurbo o mocy 195 KM.

Wszystkie silniki dostępne były z 6-biegową manualną skrzynią biegów lub z 6-stopniową automatyczną skrzynią biegów. Dostępna była także wersja z napędem na cztery koła.

Wnętrze Opel Insignia A charakteryzowało się wysoką jakością wykonania oraz dobrą ergonomią. Fotele były wygodne, a deska rozdzielcza była dobrze zaprojektowana i czytelna. Wyposażenie standardowe obejmowało m.in. klimatyzację, system audio z radiem CD i mp3, elektryczne sterowanie szyb oraz elektryczne sterowanie lusterek.

Opel Insignia A zyskała pozytywne opinie zarówno ze strony kierowców, jak i krytyków motoryzacyjnych. Ceniona była za swoją dynamiczną jazdę, wygodne wnętrze oraz atrakcyjny wygląd. Wadą auta był dość wysoki poziom hałasu w kabinie podczas jazdy autostradą.

Podsumowując, Opel Insignia A z lat 2014-2015 to samochód klasy średniej, który wyróżnia się przede wszystkim swoją atrakcyjną stylistyką i wysoką jakością wykonania. Dostępne silniki oferują dobre osiągi, a wnętrze auta jest wygodne i dobrze zaprojektowane. Wadą auta jest dość wysoki poziom hałasu w kabinie przy większych prędkościach.

Zobacz także:  Opel Insignia A (2009-2013) - schematy bezpieczników i przekaźników

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Zapalniczka w Oplu Insignia A to bezpiecznik numer 6 (zapalniczka), nr 7 (gniazdko zasilania), nr 26 (przedział ładunkowy gniazda zasilania) w skrzynce bezpieczników tablicy rozdzielczej i bezpiecznik nr 25 (Gniazda zasilania) w skrzynce bezpieczników w komorze silnika.

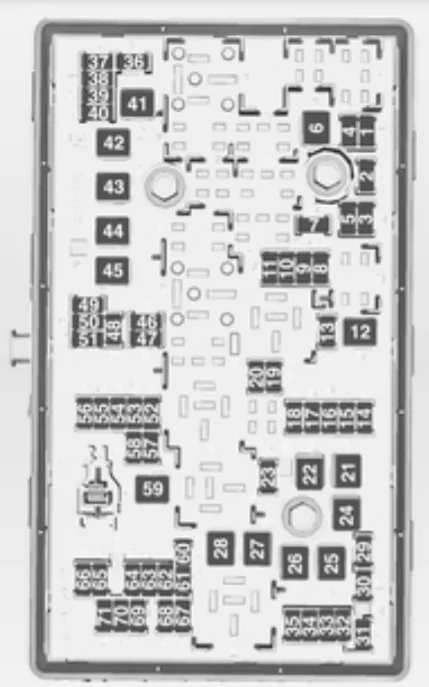

Komora silnika

Skrzynka bezpieczników znajduje się w przedniej lewej części komory silnika.

Zdejmij pokrywę, podnieś ją do góry i zdejmij.
Opel Insignia A (2014-2015) - schematy bezpieczników i przekaźników

Opel Insignia A (2014-2015) - schematy bezpieczników i przekaźników

Numer Opis
1 Moduł kontroli skrzyni biegów
2 Moduł sterujący silnika
3
4
5 Zapłon;

Moduł sterujący skrzyni biegów;

Moduł sterujący silnika.

6 Wycieraczki
7
8 Wtrysk paliwa, układ zapłonowy
9 Wtrysk paliwa, układ zapłonowy
10 Moduł sterujący silnika
11 Sonda lambda
12 Rozrusznik
13 Czujnik ogrzewania przepustnicy
14 Oświetlenie wnętrza pojazdu
15 Wycieraczka tylnej szyby
16 Pompa próżniowa;

Przepływomierz masy powietrza;

Czujnik wody w paliwie;

Transformator DC.

17
18 System adaptacyjnego oświetlenia drogi
19 System adaptacyjnego oświetlenia drogi
20 Pompa paliwowa
21 Tylne szyby elektryczne
22 ABS
23 Sterowanie zmiennym wysiłkiem
24 Elektryczne szyby przednie
25 Gniazdka elektryczne
26 ABS
27 Elektryczny hamulec postojowy
28 Podgrzewana tylna szyba
29 Lewy fotel elektryczny
30 Prawy fotel elektryczny
31 System klimatyzacji
32 Moduł sterowania nadwozia
33 Podgrzewane fotele przednie
34 Szyberdach
35 System informacyjno-rozrywkowy
36
37 Prawe światło drogowe
38 Lewe światło drogowe
39
40
41 Pompa próżniowa
42 Wentylator chłodnicy
43 Akumulator;

Transformator DC (tylko w pojazdach z systemem stop-start).

44 System spryskiwaczy reflektorów
45 Wentylator chłodnicy
46 Zacisk 87, przekaźnik główny
47 Sonda lambda
48 Światła przeciwmgielne
49 Prawe światło mijania
50 Lewe światło mijania
51 Klakson
52 Zapłon
53 Zapłon;

Wentylowane przednie fotele.

54 Zapłon
55 Elektryczne szyby;

Składanie lusterek bocznych.

56 Wycieraczki szyby samochodowej
57
58
59 Ogrzewanie oleju napędowego;

System kontroli emisji.

60 Ogrzewanie lusterek
61 Ogrzewanie lusterek
62
63 Czujnik tylnej szyby
64 System adaptacyjnego oświetlenia drogi
65 Pompa pomocnicza (tylko w pojazdach z systemem stop-start)
66 Spryskiwacz tylnej szyby
67 Moduł sterujący układu paliwowego
68
69 Czujnik akumulatora
70 Czujnik deszczu
71 Czujnik akumulatora



Panel przyrządów

W pojazdach z kierownicą po lewej stronie skrzynka bezpieczników znajduje się za schowkiem w tablicy rozdzielczej.

Otwórz komorę, ściśnij zatrzaski blokujące, złóż komorę w dół i wyjmij.Opel Insignia A (2014-2015) - schematy bezpieczników i przekaźników

W pojazdach z kierownicą po prawej stronie znajduje się za pokrywą w schowku.

Otwórz schowek i zdejmij pokrywę.

Opel Insignia A (2014-2015) - schematy bezpieczników i przekaźników

Opel Insignia A (2014-2015) - schematy bezpieczników i przekaźników

Numer Opis
1 System informacyjno-rozrywkowy;

Wyświetlacz informacyjny.

2 Jednostka sterująca nadwozia
3 Jednostka sterująca nadwozia
4 System informacyjno-rozrywkowy;

Wyświetlacz informacyjny.

5 System informacyjno-rozrywkowy;

Wyświetlacz informacyjny.

6 Zapalniczka
7 Gniazdo zasilania
8 Jednostka sterująca nadwozia
9 Jednostka sterująca nadwozia
10 Jednostka sterująca nadwozia
11 Wentylator wewnętrzny
12
13
14 Złącze diagnostyczne
15 Poduszka powietrzna
16 Centralny zamek, tylna klapa
17 System klimatyzacji
18 Bezpiecznik transportowy
19 Pamięć
20
21 Klaster instrumentów
22 Zapłon
23 Jednostka sterująca nadwozia
24 Jednostka sterująca nadwozia
25
26 Gniazdko elektryczne w bagażniku
Fotele elektryczne (bezpieczniki nr 12 i nr 13) mają zabezpieczenie przed przeciążeniem. Po schłodzeniu obwód zostanie ponownie zamknięty.

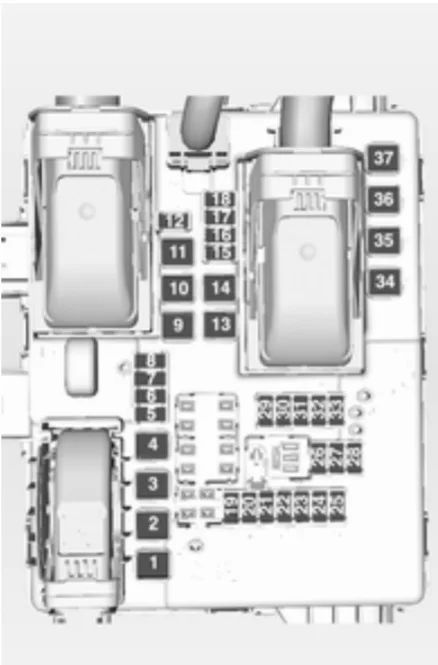

Bagażnik

Skrzynka bezpieczników znajduje się po lewej stronie przestrzeni ładunkowej za pokrywą.

Opel Insignia A (2014-2015) - schematy bezpieczników i przekaźników

Opel Insignia A (2014-2015) - schematy bezpieczników i przekaźników

Numer Opis
1 Centralny zamek, elektryczna klapa tylna
2 Moduł przyczepy
3
4
5 Gniazdo przyczepy
6 Ogrzewanie kierownicy
7
8 Gniazdo przyczepy
9 Szyberdach
10 Centralny zamek, tylna klapa
11
12
13
14
15 Elektryczna blokada tylnej klapy
16 System klimatyzacji
17
18
19 Boczny wykrywacz przeszkód
20 Boczny czujnik przeszkód;

Wentylowane fotele przednie.

21 Aktywny system amortyzacji;

Asystent świateł drogowych;

Tempomat;

Asystent znaków drogowych;

Ostrzeżenie o zjechaniu z pasa ruchu;

Moduł przyczepy.

22 System alarmowy antykradzieżowy
23 Napęd na wszystkie koła;

System antykradzieżowy.

24
25
26
27
28
29 Moduł przyczepy;

Bezpiecznik transportowy.

30 Boczny wykrywacz przeszkód
31
32
33
34 Szyberdach
35
36
37
