W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Astra J z lat: 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Opel Astra J to kompaktowy samochód osobowy produkowany przez niemieckiego producenta Opel w latach 2009-2015. Po raz pierwszy zaprezentowany został na Międzynarodowej Wystawie Motoryzacyjnej we Frankfurcie w 2009 roku. Auto oparte było na platformie General Motors Delta II i produkowane było w fabryce w niemieckim Gliwicach. Astra J dostępna była w wersjach nadwozia 3- i 5-drzwiowej hatchback, 5-drzwiowej kombi oraz 4-drzwiowym sedanie.
Wnętrze samochodu zostało zaprojektowane z myślą o ergonomii i funkcjonalności. Kierowca może korzystać z wygodnego fotela z regulacją wysokości, a do jego dyspozycji są też przyciski umieszczone na kierownicy oraz ergonomicznie rozmieszczone elementy sterujące. W wersji sedan Astra J oferowała pojemne, 460-litrowe bagażniki, natomiast wersja kombi zapewniała nawet 1550 litrów przestrzeni po złożeniu tylnej kanapy.
W zależności od wersji wyposażeniowej Astra J oferowała różne silniki benzynowe i dieselowe. Najmocniejszym jednostką benzynową był turbodoładowany silnik 1.6 Turbo o mocy 180 KM. Wśród silników wysokoprężnych wyróżniał się 2.0 CDTI o mocy 160 KM. Wszystkie jednostki napędowe spełniały wymagania norm emisji spalin Euro 5.
Opel Astra J oferowała szeroką gamę systemów bezpieczeństwa, w tym układ ABS z elektronicznym rozdziałem sił hamowania, system kontroli trakcji, system kontroli stabilności oraz 6 poduszek powietrznych. Wersje wyższe wyposażone były w systemy takie jak automatyczna regulacja prędkości, system monitorowania martwego pola, asystent parkowania, system rozpoznawania znaków drogowych i wiele innych.
W 2012 roku Astra J przeszła face lifting, w ramach którego zmieniły się m.in. zderzaki, reflektory, a także wnętrze pojazdu. Zmianie uległ również wygląd deski rozdzielczej, która otrzymała nowe elementy sterujące.
Opel Astra J zyskała pozytywne recenzje za swoją atrakcyjną stylistykę, wygodne wnętrze, wydajne silniki i dobre właściwości jezdne. Jednak w porównaniu do niektórych konkurentów, pojazd miał mniejsze przestrzenie na nogi dla pasażerów z tyłu i bardziej sztywną amortyzację.
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

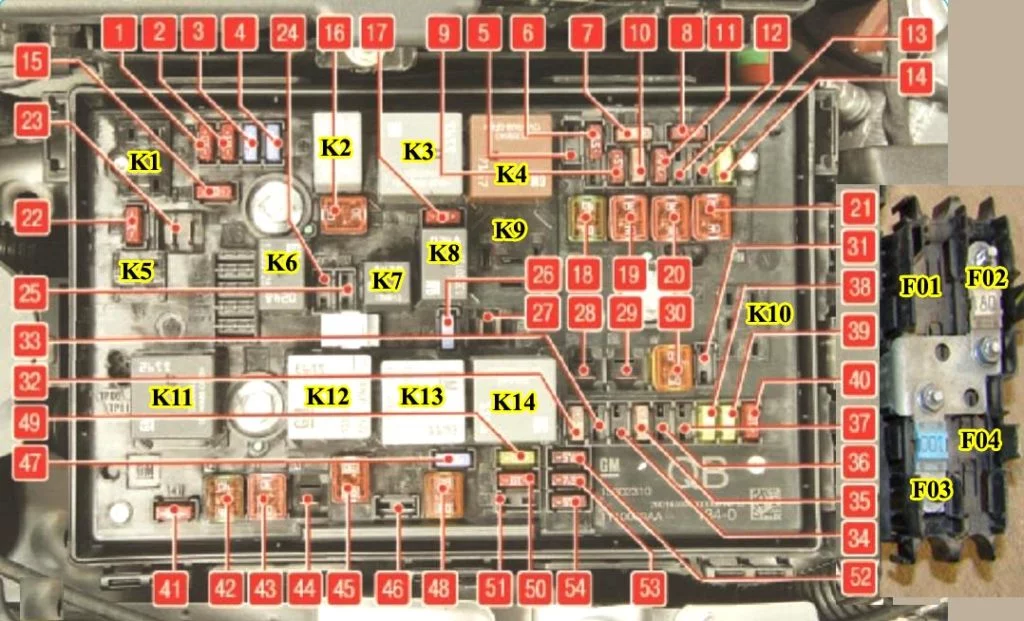

Komora silnika
Umieszczona obok akumulatora.
Opis
| F01 | Sterownik świec żarowych 80A K34 (silnik wysokoprężny) |
| F02 | Moduł sterujący wspomagania kierownicy 80A K43 |
| F03 | 100A E40 Elektryczny podgrzewacz pomocniczy |
| F04 | Silnik wentylatora chłodzącego 80A G10 |
| 1 | 10 / 20A Moduł sterujący silnika (ECM) benzyna / olej napędowy |
| 2 | 10A Podgrzewana sonda lambda 1;
B52B Podgrzewana sonda lambda 2; B75B czujnik MAF / IAT; E41 Grzałka termostatu płynu chłodzącego silnik; Q12 Zawór upustowy pochłaniacza EVAP; Q22 Elektrozawór przełączający kolektora dolotowego. |
| 3 | 15A Wtryskiwacz paliwa Q17A 1;
Wtryskiwacz paliwa Q17B 2; Wtryskiwacz paliwa Q17C 3; Wtryskiwacz paliwa Q17D 4; Cewka zapłonowa T8. |
| 4 | rezerwa |
| 5 | rezerwa |
| 6 | 7,5A A9A Lusterko zewnętrzne – kierowca;
A9B Lusterko zewnętrzne – pasażer. |
| 7 | 5A KR20B Przekaźnik 1 średniej prędkości wentylatora chłodnicy, silnik wentylatora chłodnicy G10 |
| 8 | 7,5A B52A Podgrzewana sonda lambda 1;
B52B Podgrzewana sonda lambda 2; B75B czujnik MAF / IAT. |
| 9 | Moduł sterowania nadwozia 7,5 A K9, czujnik tylnej szyby |
| 10 | Moduł kontroli nadwozia 5A K9, czujnik akumulatora |
| 11 | 7,5A KR95B Przekaźnik 1, blokada tylnej klapy |
| 12 | 5A Moduł sterowania reflektorem K26, adaptacyjny moduł oświetlenia przedniego |
| 13 | Rezerwa 20A |
| 14 | 20A Przekaźnik tylnej wycieraczki KQ7, silnik tylnej wycieraczki M45 |
| 15 | Moduł sterujący silnika 10A K20 (ECM) |
| 16 | 30A KR27 Przekaźnik rozrusznika |
| 17 | Moduł sterowania skrzynią biegów 10A K71 |
| 18 | 40A E18 Siatka odmgławiacza tylnej szyby |
| 19 | 30A Silnik podnośnika szyby M74D — kierowca, Silnik podnośnika szyby M74P — pasażer |
| 20 | 30A Silnik podnośnika szyby M74LR — lewa tylna, Silnik podnośnika szyby M74RR — prawa tylna |
| 21 | 30A K17 Elektroniczna jednostka sterująca hamulca (EBCM) |
| 22 | 10A E13L Reflektor przedni – lewy (światło drogowe) |
| 23 | 25A KR2 Przekaźnik pompy spryskiwacza reflektorów |
| 24 | 15A E13R Reflektor przedni prawy (światła mijania, ksenon) |
| 25 | 15A E13L Reflektor przedni – lewy (światła mijania, ksenon) |
| 26 | 15A E29LF Lampa przeciwmgielna – przednia lewa;
E29RF Lampa przeciwmgielna – prawa przednia. |
| 27 | 30A KR22 Przekaźnik podgrzewacza paliwa (silnik wysokoprężny) |
| 28 | rezerwa |
| 29 | 30A K83 Moduł sterujący hamulca postojowego (J71) |
| 30 | 60A K17 Elektroniczna jednostka sterująca hamulca (EBCM) ABS |
| 31 | rezerwa |
| 32 | Moduł diagnostyczny i monitorujący poduszek powietrznych 5A K36 |
| 33 | 15A K28 Moduł sterujący zasięgiem reflektorów (AFL) |
| 34 | rezerwa |
| 35 | 5A S52 Przełącznik zewnętrznego lusterka wstecznego;
S79D Przełącznik podnośnika szyb – kierowca. |
| 36 | rezerwa |
| 37 | Elektrozawór upustu absorbera |
| 38 | 20A KR28 Przekaźnik pompy próżniowej (silnik benzynowy) |
| 39 | 20A K27 Moduł regulatora przepływu pompy paliwa (silnik benzynowy) |
| 40 | 10A Silnik spryskiwacza przedniej szyby |
| 41 | 10A E13R Reflektor przedni – prawy (światła drogowe) |
| 42 | 40A KR20C Przekaźnik niskiej prędkości wentylatora chłodzącego (silnik benzynowy);
KR20B Przekaźnik średniej prędkości wentylatora chłodzącego 1 (silnik Diesla). |
| 43 | 30A M75 Silnik wycieraczek szyby przedniej |
| 44 | rezerwa |
| 45 | Silnik wentylatora chłodzącego silnik 30A G10 (silnik benzynowy) |
| 46 | rezerwa |
| 47 | 15A Brzęczyk P12 |
| 48 | Przekaźnik 1 średniej prędkości wentylatora chłodzącego 60A KR20B, przekaźnik niskiej prędkości wentylatora chłodzącego KR20C, przekaźnik wysokiej prędkości wentylatora chłodzącego KR20D |
| 49 | Pompa paliwowa |
| 50 | Przełącznik poziomu reflektorów 10A S30, napęd regulacji zasięgu świateł M29L – lewy, napęd regulacji zasięgu świateł M29R – prawy |
| 51 | Zespół przepustnicy |
| 52 | Ogrzewanie gazów ze skrzyni korbowej |
| 53 | 7,5A K20 Elektroniczny moduł sterujący silnika (ECM);
K34 Moduł sterujący świec żarowych (GPCM) (silnik wysokoprężny); K71 Moduł sterujący skrzyni biegów (automatyczna skrzynia biegów). |
| 54 | 7,5A B19C Przełącznik podciśnienia serwa hamulca;
K27 Jednostka sterująca pompy paliwa; B116 Czujnik wody w paliwie; E40 Elektryczny podgrzewacz pomocniczy; K33 Jednostka sterująca HVAC; P16 Tablica przyrządów; B108 Czujnik jakości powietrza; B19C Przełącznik podciśnienia serwa hamulca A; B75B MAF / czujnik IAT. |
W pokrywie akumulatora mogą znajdować się dodatkowe bezpieczniki w postaci wkładek topikowych.
Przekaźniki
- K1 – zapasowy przekaźnik
- K2 – przekaźnik rozrusznika
- K3 – przekaźnik skrzyni biegów
- K4 – Przekaźnik ogrzewania tylnej szyby
- K5 – Przekaźnik pompy spryskiwacza reflektorów
- K6 – Przekaźnik lewej lampy światła do jazdy dziennej, świateł mijania
- K7 – Przekaźnik pompy paliwa
- K8 – Przekaźnik prawej lampy światła do jazdy dziennej
- K9 – Przekaźnik podgrzewacza paliwa (silnik wysokoprężny)
- K10 – Zapasowy przekaźnik
- K11 – Przekaźnik wentylatora chłodzącego o niskiej prędkości
- K12 – Przekaźnik szybkiego wentylatora chłodzącego
- K13 – Przekaźnik średniej prędkości wentylatora chłodzącego 1
- K14 – Główny przekaźnik zapłonu

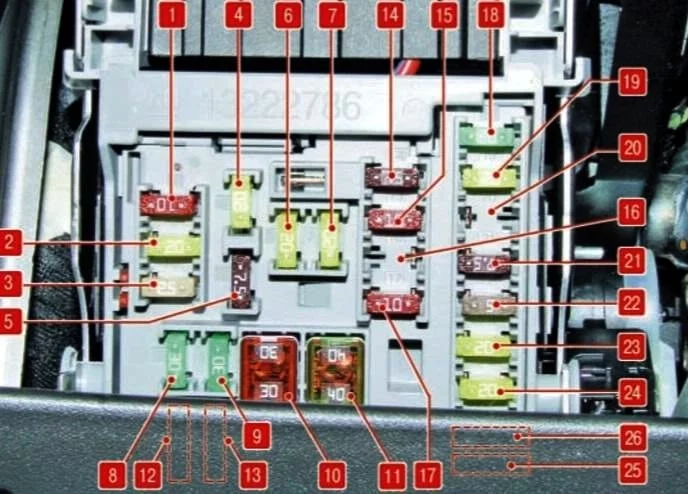

Przedział pasażerski
Skrzynka bezpieczników znajduje się pod deską rozdzielczą po stronie kierowcy, za schowkiem na rękawiczki.
Opis
| 1 | 10A A22 Sterowanie radiowe;
K33 Wyświetlacz centrum informacyjnego kierowcy (DIC). |
| 2 | Moduł sterujący nadwozia 20A K9, oświetlenie zewnętrzne |
| 3 | Moduł sterowania nadwozia 25A K9 |
| 4 | 20A A11 Radio, jednostka sterująca brzęczykiem P5 |
| 5 | 7,5A A12 Cyfrowy sterownik radiowy;
K82 Sterownik telefonu komórkowego; T11 Moduł interfejsu odtwarzacza multimedialnego. |
| 6 | 20A Przednie gniazdo zasilania (zapalniczka) |
| 7 | Gniazdo zasilania akcesoriów 20A |
| 8 | 30A K9 Body Control Module, reflektor lewy (światło mijania, halogen) |
| 9 | 30A K9 Body Control Module, reflektor prawy (światło mijania, halogen) |
| 10 | Moduł sterowania nadwozia 30A K9, zamki do drzwi |
| 11 | Moduł sterujący silnika wentylatora 40A K8. System ogrzewania (wentylacji) i klimatyzacji |
| 12 | 25A S64D Przełącznik regulacji fotela – kierowca, S65D Przełącznik lędźwiowy fotela – kierowca |
| 13 | Elektryczne fotele przednie 25A |
| 14 | 7,5А Gniazdo diagnostyczne X84 |
| 15 | Moduł diagnostyczny i monitorujący poduszek powietrznych 7,5A K36 |
| 16 | 10A Centralny zamek |
| 17 | 10A A26 panel sterowania HVAC, jednostka sterująca K33 HVAC |
| 18 | 30A KR104A Przekaźnik trybu logistycznego 1 |
| 19 | 20A Moduł sterujący nadwozia K9 Światła hamowania, światła |
| 20 | 5A K85 Moduł wykrywania obecności pasażerów |
| 21 | Tablica przyrządów 10A P16 |
| 22 | 5A S39 Stacyjka |
| 23 | 20A Moduł sterujący nadwozia K9 |
| 24 | 20A Moduł sterujący nadwozia K9 |
| 25 | 20A Blokada kolumny kierownicy |
| 26 | Złącze zasilania akcesoriów 20A |

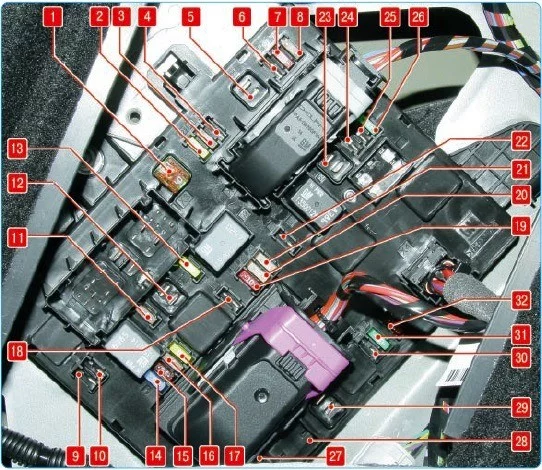

Bagażnik
Znajduje się po lewej stronie.
Opis
| 1 | 40A K101 Moduł sterowania interfejsem przyczepy |
| 2 | 30A X88 Złącze wiązki przewodów przyczepy |
| 3 | System wspomagania parkowania |
| 4 | Nieużywany |
| 5 | Nieużywany |
| 6 | Nieużywany |
| 7 | 10A K29 Sterownik ogrzewania fotela;
K104P Sterownik lędźwiowy fotela – pasażer. |
| 8 | Nieużywany |
| 9 | Nieużywany |
| 10 | Moduł sterujący nadwozia 5A K9 |
| 11 | 10A Moduł wskaźnika ciśnienia w oponach K65, konwerter lampki ostrzegawczej przyczepy K68 |
| 12 | Nieużywany |
| 13 | 20A X88 Złącze wiązki przewodów przyczepy |
| 14 | Nieużywany |
| 15 | 7,5A S52 Przełącznik zewnętrznego lusterka wstecznego;
S79D Przełącznik podnośnika szyb – kierowca. |
| 16 | 5A A10 Wewnętrzne lusterko wsteczne |
| 17 | Nieużywany |
| 18 | Nieużywany |
| 19 | 10A K32 Jednostka sterująca ogrzewaniem kierownicy |
| 20 | 20A K61 Moduł sterujący szyberdachu dachowego |
| 21 | 25A K29 Moduł sterujący ogrzewaniem fotela |
| 22 | Nieużywany |
| 23 | Nieużywany |
| 24 | Nieużywany |
| 25 | Nieużywany |
| 26 | Nieużywany |
| 27 | Nieużywany |
| 28 | Nieużywany |
| 29 | Nieużywany |
| 30 | Nieużywany |
| 31 | Wzmacniacz dźwięku 30A T3 (system głośników) |
| 32 | Moduł sterowania zawieszeniem 10A K19 |
