W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla MG GS z lat: 2015, 2016, 2017, 2018.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

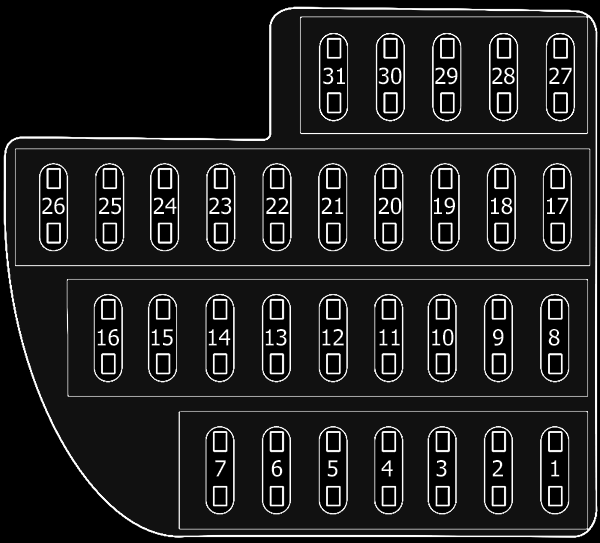

Skrzynka bezpieczników przedziału pasażerskiego
Zdejmij osłonę panelu deski rozdzielczej po stronie kierowcy, aby uzyskać dostęp do skrzynki bezpieczników.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 15A | Tylne gniazdo zasilania akcesoriów |
| 2 | – | – |
| 3 | – | – |
| 4 | – | – |
| 5 | – | – |
| 6 | 5A | Radio |
| 7 | 15A | Przednie gniazdo zasilania 12V |
| 8 | 25A | TCM (7AT) |
| 9 | – | – |
| 10 | 5A | Pakiet przełączników drzwi kierowcy |
| 11 | 10 A | Wejście |
| 12 | 5A | Sterownik odległości parkowania, czujnik deszczu |
| 13 | 20A | Reflektor, moduł dynamicznej kontroli poziomowania reflektorów |
| 14 | 2A | Stacyjka |
| 15 | 5A | Cewka immobilizera |
| 16 | 10 A | Gniazdo diagnostyczne |
| 17 | 5A | System kontroli poślizgu |
| 18 | 5A | Zarządzanie energią Konwerter DC |
| 19 | 20A | Przełącznik ogrzewania siedzenia |
| 20 | – | – |
| 21 | 7,5A | Wyświetlacz PRND, przełącznik EPB, regulacja lusterek zewnętrznych, system stop/start |
| 22 | 10 A | Dodatkowy system zabezpieczający |
| 23 | – | – |
| 24 | – | – |
| 25 | 5A | Główny włącznik światła |
| 26 | – | – |
| 27 | – | – |
| 28 | 5A | Pakiet instrumentów |
| 29 | 10 A | Kontroler ATC / kontroler MTC |
| 30 | 5A | Interfejs klimatyzacji i ICE |
| 31 | 15A | Radio/radio kolorowe/NAV |
Skrzynka bezpieczników komory silnika
Naciśnij zatrzask zamka, aby otworzyć górną pokrywę skrzynki bezpieczników w komorze silnika.
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | 10 A | Moduł sterujący silnika |
| F2 | 15A | Moduł sterujący silnika |
| F3 | 20A | Czujnik tlenu przed i za czujnikiem tlenu, dolny czujnik sprzęgła, wydech ze zmiennymi fazami rozrządu, wlot ze zmiennymi fazami rozrządu, termostat elektroniczny |
| F4 | 15A | Przepływomierz powietrza grzewczego, cewka zapłonowa 1~4 |
| F5 | 10 A | Zawór oczyszczania kanistra, zawór sterujący przepustnicy, zawór zrzutowy, czujnik włącznika świateł hamowania, zawór sterujący olejem, przełącznik biegu jałowego |
| F6 | 7,5A | Ogrzewanie lusterek zewnętrznych |
| F7 | – | – |
| F8 | 20A | Przekaźnik pompy paliwa |
| F9 | – | – |
| F10 | 30A | Silnik podnoszenia szyby drzwi kierowcy |
| F11 | 5A | Dodatkowy system zabezpieczający |
| F12 | 25A | Moduł sterujący nadwozia |
| F13 | 20A | Przełącznik regulacji fotela pasażera sterowanego elektrycznie |
| F14 | 25A | Moduł sterujący nadwozia |
| F15 | 30A | Przełącznik podnoszenia szyby w przednich drzwiach pasażera |
| F 16 | 10 A | TCM (TST), moduł sterujący silnika, moduł sterujący zmianą biegów (TST) |
| F17 | 10 A | Przekaźnik sprężarki klimatyzacji |
| F18 | 5A | Moduł sterujący silnika |
| F19 | 20A | Przełącznik regulacji fotela kierowcy sterowanej elektrycznie |
| F20 | — | — |
| F21 | 10 A | Przekaźnik wyłącznika zapłonu |
| F22 | 25A | Moduł sterujący nadwozia |
| F23 | – | – |
| F24 | 5A | Cewka przekaźnika skrzyni biegów (TST) |
| F25 | 25A | Moduł sterujący nadwozia |
| F26 | 30A | Przełącznik podnoszenia szyby tylnej lewej |
| F27 | 30A | Przełącznik podnoszenia szyby tylnej prawej |
| F28 | 20A | Przekaźnik klaksonu |
| F29 | 25A | Przekaźnik wycieraczek przednich |
| F30 | 20A | Przekaźnik spryskiwacza przedniej szyby |
| F31 | 20A | Przekaźnik wycieraczki tylnej szyby |
| F32 | 20A | Przekaźnik spryskiwacza tylnej szyby |
| F33 | – | – |
| F34 | 10 A | Reflektor przedni lewy |
| F35 | 10 A | Reflektor przedni prawy |
| F36 | 30A | Przekaźnik spryskiwaczy reflektorów |
| F37 | 15A | Przekaźnik przednich świateł przeciwmgłowych |
| F38 | 25A | Moduł sterujący nadwozia |
| F39 | – | – |
| F40 | 30A | Przekaźnik ogrzewania tylnej szyby |
| F41 | – | – |
| F42 | 10 A | Przełącznik świateł cofania (6MT), moduł sterujący nadwozia, zestaw przyrządów, sterownik MTC |
| SB1 | 30A | Główny przekaźnik |
| SB2 | 60A | Wysoka prędkość wentylatora chłodzącego |
| SB3 | 50A | Wentylator chłodzący – średnia prędkość |
| SB4 | 40A | Przekaźnik sterujący mocą KL.R |
| SB5 | 40A | Przekaźnik rozrusznika |
| SB6 | 30A | Zawór systemu kontroli poślizgu |
| SB7 | 40A | Pompa systemu kontroli poślizgu |
| SB8 | 40A | Przekaźnik dmuchawy |
| SB9 | – | – |
| SB10 | 25A | Moduł sterujący nadwozia |
| SB11 | – | – |
| SB12 | – | – |
| SB13 | 40A | TCM (TST) |
| SB14 | 40A | Elektryczny moduł sterujący hamulca postojowego |
| SB15 | 40A | Zarządzanie energią Konwerter DC |
| SB16 | 40A | Niska prędkość wentylatora chłodzącego |

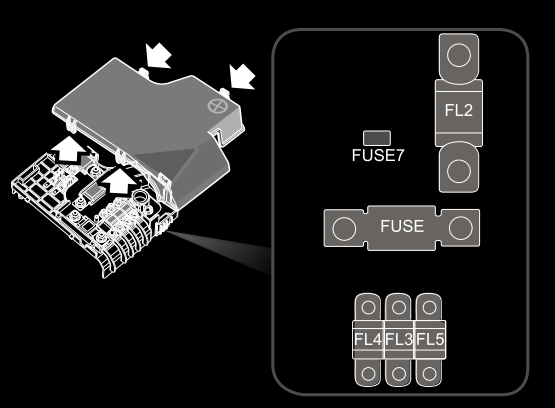

Skrzynka bezpieczników akumulatora
Naciśnij zatrzask zamka (strzałka), zdejmij górną pokrywę skrzynki bezpieczników akumulatora.
| Numer | Ampery [A] | Opis |
|---|---|---|
| BEZPIECZNIK | – | – |
| BEZPIECZNIK7 | 5A | Zarządzanie energią Konwerter DC |
| FL2 | 200A | Alternator |
| FL3 | 60A | Elektroniczne wspomaganie kierownicy |
| FL4 | 200A | Skrzynka bezpieczników komory silnika |
| FL5 | 50A | Skrzynka bezpieczników przedziału pasażerskiego |
