MG MG3 (2019-2023) – schematy bezpieczników i przekaźników
Rocznik 2019-2023
Zaktualizowano 5.09.2023
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla MG MG3 z lat: 2019, 2020, 2021, 2022, 2023.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

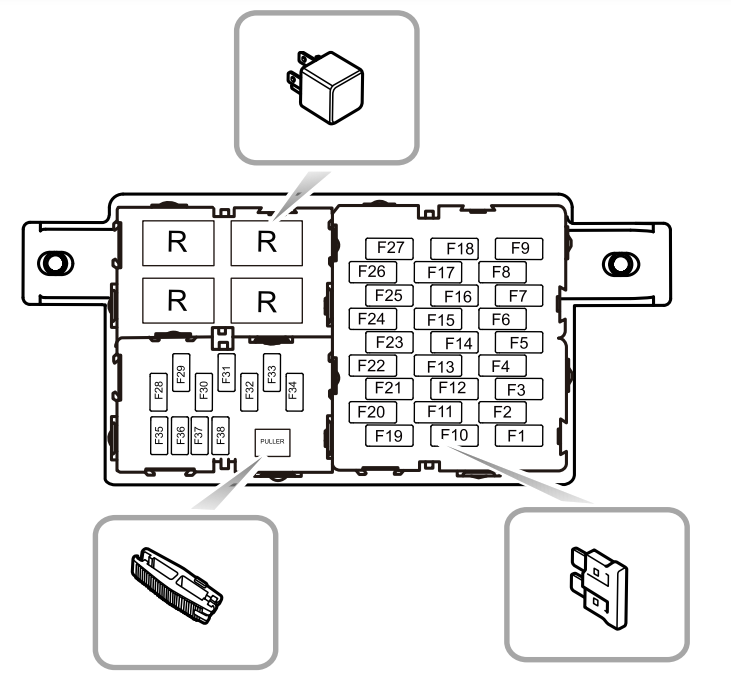

Skrzynka bezpieczników w przedziale pasażerskim
Bezpieczniki znajdują się pod schowkiem na rękawiczki po stronie pasażera z przodu. Zdejmij panel zamykający (jeśli jest dostępny) pod schowkiem w desce rozdzielczej, aby uzyskać dostęp do panelu bezpieczników.
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | 20A | Przekaźnik tylnej wycieraczki, przekaźnik spryskiwacza tylnej szyby |
| F2 | 15A | Silnik centralnego zamka (odblokowanie) |
| F3 | 10 A | Gniazdo diagnostyczne, włącznik lusterka wstecznego, włącznik centralnego zamka drzwi |
| F4 | 5A | Czujnik kąta skrętu, poziomowanie reflektorów, główny włącznik świateł |
| F5 | 10 A | Przekaźnik klaksonu |
| F6 | 10 A | DC/DC, jednostka sterująca SCS, zestaw przyrządów, moduł sterujący nadwozia, TPMS, MTC, ETC, przekaźnik świateł do jazdy dziennej, wyłącznik poduszki powietrznej pasażera |
| F7 | 15A | Super blokada przekaźnika |
| F8 | 10 A | Moduł sterujący poduszek powietrznych |
| F9 | 10 A | Przekaźnik pompy paliwa, przełącznik bezwładnościowy |
| F10 | 5A | Lewa lampa boczna, Lewa lampa tylna, Oświetlenie przełącznika wnętrza |
| F11 | 5A | Światła wewnętrzne |
| F12 | 5A | Prawa lampa boczna, Prawa tylna lampa, Tylne oświetlenie tablicy rejestracyjnej, Oświetlenie przełącznika wnętrza |
| F13 | 15A | Przełącznik pedału hamulca |
| F14 | 15A | Silnik centralnego zamka (zamek) |
| F15 | 10 A | Przełącznik odwrotny |
| F 16 | 15A | Gniazdo zasilania z przodu |
| F17 | – | – |
| F18 | 10 A | Przekaźnik dmuchawy, moduł sterujący nadwozia, bezpiecznik skrzynki bezpieczników przedziału pasażerskiego F11, przekaźnik spryskiwacza tylnego, zestaw przyrządów, czujnik światła, radio kolorowe, radio |
| F19 | 7,5A | Lewe światło hamowania, wysoko zamontowane światło hamowania |
| F20 | 25A | Przełącznik podnoszenia tylnej lewej szyby |
| F21 | 7,5A | Prawe światło hamowania |
| F22 | 25A | Przełącznik podnoszenia tylnej prawej szyby |
| F23 | 5A | Moduł sterujący nadwozia, przekaźnik rozrusznika, moduł sterujący silnika |
| F24 | 25A | Przełącznik podnoszenia szyby pasażera z przodu |
| F25 | 20A | Element grzejny tylnej szyby |
| F26 | 25A | Przełącznik zespolony drzwi kierowcy |
| F27 | 10 A | Element grzejny lusterka zewnętrznego |
| F28 | 20A | Radio, radio kolorowe, przełącznik panelu systemu rozrywki |
| F29 | – | – |
| F30 | 10 A | MTC, ETC, panel ETC, TPMS |
| F31 | – | – |
| F32 | 10 A | Pakiet instrumentów |
| F33 | – | – |
| F34 | 10 A | DAB |
| F35 | – | – |
| F36 | – | – |
| F37 | – | – |
| F38 | – | – |

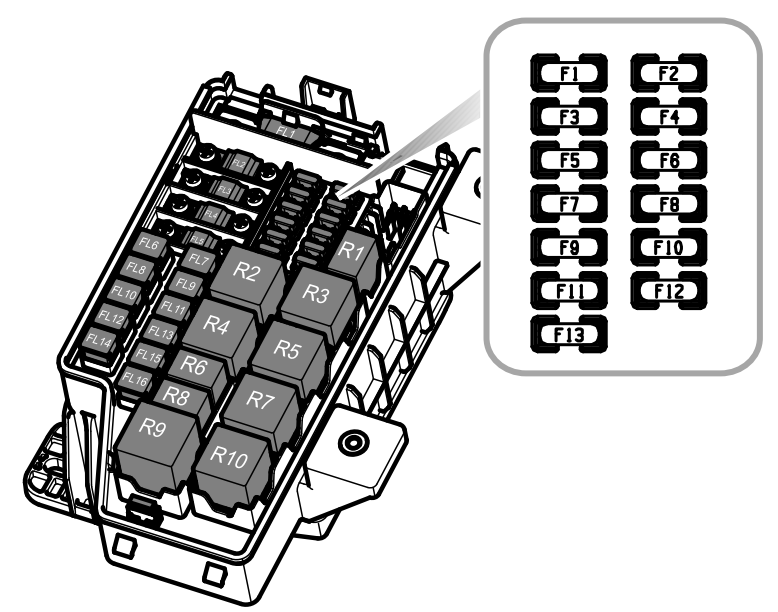

Skrzynka bezpieczników komory silnika
Naciśnij zatrzask, aby otworzyć pokrywę skrzynki bezpieczników.
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | 10 A | Prawe przednie światło mijania |
| F2 | 5A | Dolny czujnik tlenu, zawór elektromagnetyczny wałka rozrządu zaworów dolotowych, zawór elektromagnetyczny wałka rozrządu zaworów wylotowych |
| F3 | 10 A | Lewe przednie światło mijania |
| F4 | 10 A | Przekaźnik sprzęgła sprężarki klimatyzacji |
| F5 | 5A | Moduł sterujący silnika |
| F6 | 5A | Przekaźnik sprzęgła sprężarki klimatyzacji, zawór sterujący kanistra, przełącznik średniego ciśnienia klimatyzacji, skrzynka przekaźników wentylatora chłodzącego, przekaźnik pompy paliwa, przekaźnik rozrusznika, przełącznik pozycji sprzęgła, przełącznik start-stop |
| F7 | 30A | Przekaźnik włączania wycieraczek przednich, przekaźnik prędkości wycieraczek przednich |
| F8 | 5A | Przedni czujnik tlenu |
| F9 | 15A | Lampa do jazdy dziennej |
| F10 | 10 A | Prawe przednie światło drogowe, kierunkowskaz zestawu wskaźników |
| F11 | 10 A | Lewe przednie światło drogowe |
| F12 | 30A | Cewka zapłonowa, wtryskiwacz paliwa, przełącznik pozycji neutralnej, moduł sterujący silnika |
| F1 3 | – | – |
| FL1 | 200A | Alternator, bezpiecznik w skrzynce bezpieczników w komorze silnika F4, FL11 |
| FL2 | 40A | Jednostka SCS (pompa) |
| FL3 | 40A | Skrzynka przekaźników wentylatora chłodzącego |
| FL4 | 60A | Bezpiecznik w skrzynce bezpieczników przedziału pasażerskiego F20, F22, F24, F26 |
| FL5 | 80A | Bezpiecznik w skrzynce bezpieczników przedziału pasażerskiego F1, F3, F5, F7, F9, F25, F27, przekaźnik HRW |
| FL6 | 25A | System SCS (zawór) |
| FL7 | 50 A | Stacyjka |
| FL8 | 25A | Moduł kontroli nadwozia |
| FL9 | 30A | DC/DC, Bezpiecznik w skrzynce bezpieczników przedziału pasażerskiego F28, F30, F32, F34 |
| FL10 | 25A | Moduł kontroli nadwozia |
| FL11 | 30A | Przekaźnik dmuchawy |
| FL12 | 25A | Moduł kontroli nadwozia |
| FL13 | 30A | Przekaźnik rozrusznika |
| FL14 | 25A | Moduł kontroli nadwozia |
| FL15 | 30A | Przekaźnik świateł drogowych, przekaźnik świateł do jazdy dziennej, przekaźnik świateł pozycyjnych |
| FL16 | – | – |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
