W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mercedesa-Benz Vito W638 z lat: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.
Mercedes-Benz Vito W638 to popularny model furgonu produkowany przez niemieckiego producenta w latach 1996-2003. Jest to średniej wielkości samochód dostawczy, który zdobył sobie uznanie dzięki swojej niezawodności, funkcjonalności i solidnej konstrukcji.
Vito W638 charakteryzuje się atrakcyjnym wyglądem z charakterystycznymi zaokrąglonymi kształtami. Oferuje różne warianty długości i wysokości, co pozwala dostosować go do różnych potrzeb biznesowych. W zależności od konfiguracji, Vito może pomieścić zarówno pasażerów, jak i ładunek, umożliwiając elastyczne wykorzystanie pojazdu.
Wnętrze Vito W638 jest przestronne i ergonomiczne, z dobrze zaprojektowanym kokpitem. Można go wyposażyć w różne funkcje i wygody, takie jak klimatyzacja, elektryczne sterowanie szybami czy system audio. Dodatkowo, Vito oferuje szeroką gamę opcji napędowych, w tym diesla i benzyny, co daje możliwość dopasowania do preferencji i wymagań użytkownika.
Pod względem osiągów, Vito W638 oferuje solidną wydajność i ekonomię paliwa. Dzięki dobrze zaprojektowanej zawieszeniu i układzie napędowym, pojazd zapewnia komfortową jazdę zarówno na długich trasach, jak i w miejskiej dżungli. Ponadto, systemy bezpieczeństwa i kontroli pojazdu dbają o bezpieczeństwo kierowcy i pasażerów.
Mercedes-Benz Vito W638 znalazł zastosowanie w różnych branżach, takich jak transport towarów, usługi kurierskie czy przewóz osób. Jego uniwersalność i niezawodność sprawiają, że jest to popularny wybór dla przedsiębiorców poszukujących niezawodnego i funkcjonalnego samochodu dostawczego.
Podsumowując, Mercedes-Benz Vito W638 to furgon o udowodnionej niezawodności i wszechstronności. Dzięki swojej solidnej konstrukcji, komfortowemu wnętrzu i szerokiemu wachlarzowi opcji konfiguracyjnych, Vito W638 spełnia oczekiwania zarówno w zakresie transportu towarów, jak i przewozu pasażerów.
Skrzynka bezpieczników pod kolumną kierownicy
| Numer |
Ampery [A] |
Opis |
| 1 | 10 15 |
Prawe światło boczne i tylne światło;
Gniazdo przyczepy (termin. 58R) M111 i OM601 (przekaźnik K71). |
| 2 | 10 15 |
Prawe światło drogowe M111 i OM601(złącze między główną wiązką przewodów a konsolą taksówki II dla prawego światła drogowego). |
| 3 | 10 15 |
Lewe światło drogowe;
Lampka kontrolna świateł drogowych M111 i OM601 (złącze między główną wiązką przewodów a konsolą taksówek II dla lewego światła drogowego). |
| 4 | 15 | Sygnał dźwiękowy;
Światło cofania; Wygodny system zamykania; Przekaźnik kombinacji centralnego zamka (zac. 15). |
| 5 | 15 | Przełącznik tempomatu i moduł sterujący;
Lampka stopu; M104.900 (lampka kontrolna usterki skrzyni biegów) |
| 6 | 20 | Spryskiwacze przedniej i tylnej szyby |
| 7 | 10 15 |
Lampka bezpieczeństwa ABS / ABD i ABS / ETS i wyświetlacz informacyjny;
Lampki kontrolne; Poziom wody w spryskiwaczu szyby przedniej; Przełącznik recyrkulacji powietrza; Tachograf (termin. 15); Gniazdo diagnostyczne; Moduł kontrolny monitorowania żarówki (termin. 15); Zestaw wskaźników (termin. . 15); Oświetlenie schowka na rękawiczki, M104.900 (czujnik prędkościomierza). |
| 8 | 20 | Zapalniczka;
Radio (termin 30), a Antena automatyczna, g Gniazdo bagażnika; Drzwi przesuwne; Oświetlenie wnętrza kabiny kierowcy. |
| 9 | 10 15 |
Zegar;
Światła ostrzegawcze; Tachograf. |
| 10 | 7,5 15 |
Oświetlenie tablicy rejestracyjnej;
Przekaźnik świateł do jazdy dziennej; Przekaźnik układu czyszczenia reflektorów; Oświetlenie kabiny pasażerskiej; Radio (człon 58); Oświetlenie wszystkich przełączników; Tachograf ( człon 58) M111 i OM601 (główna wiązka przewodów/złącze konsoli taksówki II termin 58). |
| 11 | 10 15 |
Oświetlenie tablicy rejestracyjnej;
Przekaźnik K71 (termin. 58); Gniazdo przyczepy (termin. 58L); Lewe światło tylne i światło pozycyjne. |
| 12 | 15 | Prawe światło mijania;
Tylne światło przeciwmgielne; Przekaźnik światła do jazdy dziennej K69. |
| 13 | 15 | Lewe światło mijania;
Przekaźnik świateł do jazdy dziennej K68. |
| 14 | 15 | Światło przeciwmgielne |
| 15 | 15 | Radio (termin 15R) |
| 16 | – | Nieużywany |
| 17 | – | Nieużywany |
| 18 | – | Nieużywany |
| Przekaźnik | ||
| L | Kierunkowskazy przekaźnika | |
| R | Przekaźnik wycieraczek | |
Skrzynka bezpieczników w desce rozdzielczej, prawa strona
| Numer |
Ampery [A] |
Opis |
| 1 | 7,5 | Okna uchylne prawe i lewe |
| 2 | 30 | Prawe przednie okno elektryczne;
Przedni przesuwany dach. |
| 3 | 30 | Szyba przednia lewa;
Dach przesuwny z tyłu. |
| 4 | 25 | Siłowniki centralnego zamka |
| 5 | 10 | Oświetlenie wewnętrzne;
Lusterko do makijażu. |
| 6 | 20 | Gniazda wewnętrzne lewe i prawe |
| 7 | 7,5 | Telefon sieciowy D;
Telefon komórkowy. |
| 8 | 20 | System alarmowy antykradzieżowy (ATA);
Moduł sterujący ATA (termin 30). |
| 9 | 10 | Układ magazynowania ciepła resztkowego silnika (MRA);
Przekaźnik podgrzewacza pomocniczego. |
| 10 | 7,5 10 |
Sygnał dźwiękowy systemu alarmowego przed kradzieżą |
| 11 | 7,5 | Lampa błyskowa lewa (od ATA) |
| 12 | 7,5 | Prawa lampa błyskowa (od ATA) |
| 13 | 7,5 15 20 |
ATA |
| 14 | 7,5 | ATA |
| 15 | 7,5 | ATA |
| 16 | – | Nieużywany |
| 17 | – | Nieużywany |
| 18 | – | Nieużywany |

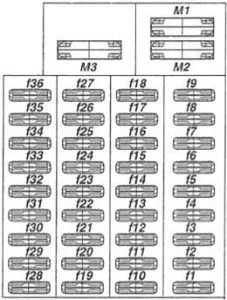

Skrzynka bezpieczników i przekaźników (rama fotela kierowcy / pojazd z kierownicą po lewej stronie)
| Numer |
Ampery [A] |
Opis |
| 1 | 7,5 10 |
Moduł sterujący (zac. 15) do ABS i amortyzacji pneumatycznej;
ASR; EBV. |
| 2 | 15 | Immobilizer;
Moduł sterujący silnika (termin 15) M104.900 (cewka zapłonowa, przekaźnik pompy paliwa) M111 i OM601 (regulacja prędkości biegu jałowego, moduł sterujący silnika wysokoprężnego) |
| 25 | Wielokrotny przekaźnik wycieraczek – tył | |
| 3 | 7,5 | Wentylator silnika;
Sterowanie immobilizerem. |
| 4 | 15 | M104.900 (czujnik tlenu, przekaźnik pompy powietrza wtórnego, oświetlenie skrzyni korbowej nagrzewnicy, wieloportowy moduł sterujący układu wtrysku paliwa / zapłonu, odpowietrzanie zbiornika, przełączanie wtórnego kolektora dolotowego i zawór zbiornikaM111 i OM601
(przekaźnik ostrzegawczy pasa bezpieczeństwa tylko dla Japonii) |
| 25 | Chłodnica powietrza doładowującego – wentylator chłodnicy oleju napędowego – benzyna | |
| 5 | 20 | M104.900 (6 zaworów wtryskowych, pompa paliwa);
M111 i OM601 (cewki zapłonowe, moduł czujnika zbiornika, 4 zawory wtryskowe). |
| 25 | Sterowanie zaworem ABS | |
| 6 | 10 | Automatyczna skrzynia biegów;
Immobilizer i moduł sterujący silnika (termin 30). |
| 7 | 15 | Lampki ostrzegawcze elektronicznej kontroli poziomu;
Przekaźnik K26 (D +). |
| 30 | Ogrzewanie Urządzenie operacyjne | |
| 8 | 10 | Moduł sterujący poduszką powietrzną |
| 20 | Przekaźnik czyszczenia reflektorów | |
| 9 | 7,5 | Lampka kontrolna poduszki powietrznej;
Pomocnicze sterowanie ogrzewaniem. |
| 10 | 25 | Gniazdo przyczepy (termin 30);
Skrzynka chłodnicza. |
| 11 | 30 | Moduł sterujący ogrzewaniem tylnej szyby (zac. 30);
Alarm antykradzieżowy; Sygnał kontrolny zamka centralnego. |
| 12 | 25 | Moduł sterujący ABS (termin 30) |
| 10 | Jednostka sterująca nagrzewnicą | |
| 13 | 30 | Pneumatyczna sprężarka amortyzatora |
| 14 | 7,5 | Dodatkowe wyposażenie do obsługi nagrzewnicy;
Pomocniczy moduł migacza przyczepy; Moduł sterujący amortyzatorem pneumatycznym; Tachograf (zac. 30). |
| 15 | 7,5 | Dwukierunkowa jednostka radiowa |
| 16 | 15 | Przekaźnik sprężarki klimatyzacji;
Przełącznik oświetlenia i moduł sterujący układu klimatyzacji; Moduł sterujący układu przechowywania ciepła resztkowego silnika (termin. 15); Taksometr. |
| 17 | 15 | Moduł sterujący automatyczną skrzynią biegów (zac. 15);
Wyłącznik pozycyjny i włącznik oświetlenia; Wyłącznik klimatyzacji kick-down, M111 i OM601 (lampka kontrolna usterki skrzyni biegów) |
| 18 | 10 | Telefon samochodowy;
Telefon komórkowy; Moduł sterujący systemem alarmowym; Regulacja lusterka (lewe, prawe, uchylne do wewnątrz). |
| 19 | 10 | Przekaźnik świateł do jazdy dziennej K69 |
| 15 | Wentylacja skrzyni korbowej (olej napędowy);
Zacisk 15 (silnik benzynowy). |
|
| 20 | 10 | Przekaźnik świateł do jazdy dziennej K68 |
| 15 | Terminal 15 (silnik benzynowy) | |
| 21 | 10 | Przekaźnik K71 (termin 58) |
| 15 | Cewka zapłonowa (silnik benzynowy) | |
| 22 | 40 | Nagrzewnica przednia |
| 20 | Pompa paliwa (silnik benzynowy) | |
| 23 | 25 | Regulacja ogrzewania/położenia prawego fotela;
Przekaźnik wycieraczki tylnej szyby (termin 15). |
| 7,5 | ECU – jednostka sterująca silnika (olej napędowy) | |
| 24 | 30 | Regulacja ogrzewania / położenia lewego siedzenia |
| 25 | ECU – jednostka sterująca silnika (olej napędowy) | |
| 25 | 10 | Dodatkowa grzałka i przekaźnik pompy wodnej;
Moduł sterujący zasobnikiem ciepła resztkowego silnika (zacisk 30). |
| 26 | 20 | Przekaźnik systemu mycia świateł drogowych |
| 25 | Jednostka sterująca wspomaganiem ogrzewania (olej napędowy);
Ogrzewanie pomocnicze ze wzmacniaczem ogrzewania. |
|
| 27 | 25 | Pomocniczy moduł sterujący podgrzewaczem wody (termin. 30);
Chłodnica silnika (turbodiesel). |
| 28 | 15 | Przekaźnik terminala D +;
Światła do jazdy dziennej K89 Przekaźnik. |
| 29 | 10 | Światła do jazdy dziennej K69 Przekaźnik |
| 30 | 10 | Światła do jazdy dziennej K68 Przekaźnik |
| 31 | 10 | Przekaźnik zacisku 58 |
| 32 | 30 | Ogrzewanie siedzenia – lewe siedzenie;
Regulacja siedzenia – lewe siedzenie. |
| 33 | 25 | Ogrzewanie siedzenia – prawe siedzenie;
Regulator siedzenia – prawe siedzenie. |
| 34 | 7,5 | Oddzielacz wody |
| 35 | 7,5 | Tylna nagrzewnica klimatyzacji |
| 36 | 15 | Tylna nagrzewnica klimatyzacji |
| Przekaźnik |
||
| M1 | 40 | Wentylator silnika (bez układu klimatyzacji) |
| 60 | Wentylator silnika (z klimatyzacją) | |
| М2 | 50 60 |
Moduł sterujący ABS |
| М3 | 40 | M104.900 (pompa powietrza wtórnego);M111 i OM601 (nie używane). |
Przekaźniki
| Numer |
Opis |
| К91 | Przekaźnik kierunkowskazów w prawo |
| К90 | Przekaźnik kierunkowskazów w lewo |
| К4 | Obwód 15 przekaźnika |
| К10 | Pneumatyczna sprężarka amortyzatora |
| К19 | Przekaźnik czyszczenia reflektorów |
| К39 | Przekaźnik pompy paliwa |
| К27 | Przekaźnik nieobciążony siedzenia |
| К6 | Przekaźnik ECU |
| К103 | Przekaźnik pompy wspomagającej układ chłodzenia |
| К37 | Przekaźnik klaksonowy |
| К26 | Lampki ostrzegawcze elektronicznej kontroli poziomu |
| К83 | Przekaźnik świateł przeciwmgielnych |
| К29 | Przekaźnik nagrzewnicy (ZHE) |
| К70 | Obwód 15 przekaźnika |
| К1 | Przekaźnik rozrusznika |
| V9 | АТА 1 |
| V10 | АТА 2 |
| V8 | Dioda grzejna (ZHE) |
| K71 | Przekaźnik zacisku 58 |
| K68 | Światła do jazdy dziennej K68 Przekaźnik |
| K69 | Światła do jazdy dziennej K69 Przekaźnik |
| K88 | Przekaźnik świateł przeciwmgielnych 1 (DRL) |
| K89 | Przekaźnik świateł przeciwmgielnych 2 (DRL) |
