W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mercedesa-Benz Vito i Viano W639 z lat: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.

Mercedes-Benz Vito i Viano W639 to modele samochodów wielozadaniowych produkowanych przez niemieckiego producenta w latach 2003-2014. Oba modele są oparte na tej samej platformie i charakteryzują się podobnymi cechami, różniąc się głównie wersjami wyposażenia i przeznaczeniem.

Mercedes-Benz Vito i Viano W639 oferują przestronne wnętrze, które może pomieścić zarówno pasażerów, jak i ładunek. Dostępne są różne warianty długości, wysokości i konfiguracji siedzeń, co pozwala na dopasowanie pojazdu do różnych zastosowań. Wnętrze zostało starannie zaprojektowane, zapewniając komfort i ergonomiczne rozmieszczenie elementów sterowania.

W zakresie stylistyki zewnętrznej, Vito i Viano W639 prezentują się elegancko i nowocześnie. Charakteryzują się dynamicznymi liniami i atrakcyjnym wyglądem, który jest charakterystyczny dla marki Mercedes-Benz. Również jakość wykonania i wykorzystanie wysokiej jakości materiałów są znaczące, co przekłada się na trwałość i prestiż samochodu.

Wersje napędowe Vito i Viano W639 obejmują szeroki wybór silników benzynowych i diesla, które oferują zarówno moc, jak i oszczędność paliwa. W zależności od konkretnego modelu i wersji, dostępne są różne pojemności i moc silników, aby sprostać różnym wymaganiom użytkowników.

Pod względem komfortu jazdy, Vito i Viano W639 oferują dobrą izolację akustyczną i amortyzację, co przekłada się na przyjemną jazdę zarówno na dłuższych trasach, jak i w miejskiej jeździe. Dodatkowo, dostępne są różne systemy bezpieczeństwa i asystentów kierowcy, które poprawiają poziom bezpieczeństwa podczas podróży.

Mercedes-Benz Vito i Viano W639 znalazły zastosowanie w różnych dziedzinach, w tym w transporcie pasażerskim, wynajmie samochodów oraz jako flota służbowa. Oba modele cieszą się uznaniem ze względu na niezawodność, wydajność i wszechstronność, co przekłada się na popularność wśród przedsiębiorców i osób poszukujących samochodu wielozadaniowego.

Zobacz także:  Mercedes-Benz GLC X253 i C253 (2015-2019) - schematy bezpieczników i przekaźników

Podsumowując, Mercedes-Benz Vito i Viano W639 to modele samochodów wielozadaniowych oferujące przestronne wnętrze, różnorodne opcje konfiguracyjne i solidną wydajność.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

W kabinie skrzynka bezpieczników znajduje się z boku fotela kierowcy.

Mercedes-Benz Vito i Viano W639 (2003-2014) - schematy bezpieczników i przekaźników

Opis

F6 Moduł akwizycji i wzbudzania sygnału (SAM) / skrzynka bezpieczników i przekaźników (SRB) / moduł sterowania silnikiem, wyłącznik zapłonu, zestaw wskaźników
1 25A Sterownik drzwi, lewy
2 25A Sterownik drzwi, prawy
3 25A Jednostka sterująca dla programowalnego modułu specjalnego
Rezerwa (dla Chin)
4 25A Jednostka sterująca dla programowalnego modułu specjalnego
Rezerwa (dla Chin)
5 Gniazdo 15A 12 V na ramie przedniego fotela pasażera
Rezerwa (dla Chin)
6 Zapasowy
Akcesoria do samochodu turystycznego / furgonetki [1]
7 Zapasowy
8 Zapasowy
Akcesoria do samochodu turystycznego / furgonetki [1]
9 Zapasowy
Akcesoria do samochodu turystycznego / furgonetki [1]
10 Zapasowy
11 Zapasowy
12 Zapasowy
13 15/20A Radio / system COMMAND / 1. i 2. gniazdo DIN
14 7.5A Sprzęt do modernizacji telefonu komórkowego/system rozrywki dla pasażerów z tyłu
15 5A Tachograf/interfejs multimedialny
16 System głośników 25A
17 Taksometr 5A
18 25A Panel sterowania dachowego/przesuwany dach



Komora silnika

Pod maską główna skrzynka bezpieczników znajduje się po lewej lub prawej stronie komory silnika, za osłoną ochronną i składa się z kilku sekcji.

Bezpieczniki

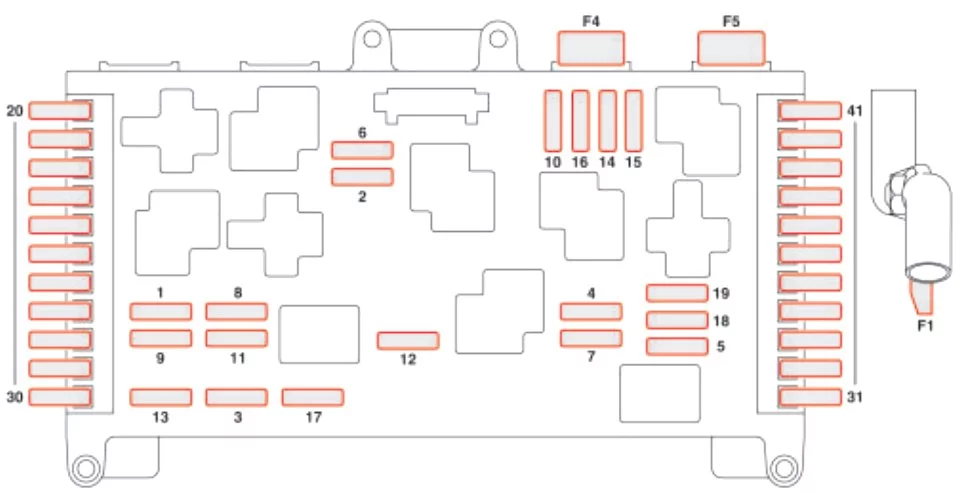

Grawerowana górna część

Zobacz także:  Mercedes-Benz Klasa C W203 (2000-2007) - schematy bezpieczników i przekaźników

Mercedes-Benz Vito i Viano W639 (2003-2014) - schematy bezpieczników i przekaźników

Opis

1 Wycieraczki 30A
2 15A Klakson
3 5A Wyłącznik lampy stopu
4 Ogrzewanie 7,5 A
5 5A Gniazdo diagnostyczne, obrotowy włącznik światła, zestaw wskaźników
6 5A Elementy silnika
7 30A Tylna wycieraczka
8 10A zacisk 87 (1)
9 15A zacisk 87 (2)
10 Zacisk 10A 87 (3)
11 7,5A Zacisk silnika 30 Z
12 30A Podgrzewana tylna szyba
13 7,5A Wyłącznik zapłonu/tablica przyrządów
14 Układ hamulcowy 7,5A
15 5A regulacja zasięgu reflektorów
16 25A Rozruch silnika
17 15A pompa paliwa
18 15A Oświetlenie zapalniczki / schowka na rękawiczki
19 Radio 5A
20 15A Cewki zapłonowe M112
20 5A Diesel HFM
21 7,5A Automatyczna skrzynia biegów
22 7.5A Tachograf
23 10A Jednostka sterująca poduszką powietrzną
24 5A Lusterko wsteczne
25 5A Jednostka sterująca przyczepy
26 Przekaźnik wyzwalający 5A
27 5A Terminal 15 producent nadwozia/urządzenia
28 10A Jednostka sterująca transmisją
29 5A Asystent ruszania pod górę
30 rezerwa
31 Sygnał 10F ATA
32 5A telefon komórkowy / złącze VICS
33 10A poduszka powietrzna, automatyczne rozpoznawanie fotelika dziecięcego
34 5A Producent nadwozia/urządzenia Terminal 15 R
35 7,5A Górny panel sterowania
36 10A Regulacja odcinka lędźwiowego (siedzisko)
37 7.5A Podświetlane lusterko do makijażu
38 Tylna rozrywka 7,5 A
39 rezerwa
40 10A Bezpiecznik silnika (diesel)
40 20A Bezpiecznik silnika (benzyna)
41 10A Bezpiecznik silnika (diesel)
41 20A Bezpiecznik silnika (benzyna)
F1 225A zacisk 30, instalacja elektryczna, generator
F4 60A Wentylator klimatyzacji (agregat chłodniczy)
F5 40A pompa powietrza wtórnego

Dolna prawa sekcja

Mercedes-Benz Vito i Viano W639 (2003-2014) - schematy bezpieczników i przekaźników

Opis

21 5A Włącznik światła i górny panel sterowania
22 Tylna rozrywka 7,5 A
23 10A Światło wewnętrzne
24 7,5 / 25A Górny panel sterowania i przesuwny/uchylny dach
25 Dach przesuwny / uchylny 25A, przedział tylny
26 5A Nagrzewnica pomocnicza, radio
27 7,5A Klimatyzacja z przodu kabiny
28 15A Tylne gniazdo rozrywki
29 7,5A Telefon komórkowy/zmieniarka CD/moduł sterowania mikrofonem
30 30A Podgrzewane elementy sterujące fotelem
31 Tachograf 5A
32 Bramka diagnostyczna 5A
33 Złącze diagnostyczne 10A
34 15A bramka audio
35 rezerwa
36 30A System czyszczenia reflektorów
37 10A Sygnał dźwiękowy baterii ATA
38 20A Blokada kolumny kierownicy
39 40A Wentylator przedziału przedniego
Zobacz także:  Mercedes-Benz Klasa A W176 (2013-2018) - schematy bezpieczników i przekaźników

Dolna lewa sekcja

Mercedes-Benz Vito i Viano W639 (2003-2014) - schematy bezpieczników i przekaźników

Opis

21 15A Gniazdo 12 V w przedziale pasażerskim po lewej stronie
22 15AGniazdo 12 V w przedziale pasażerskim po prawej stronie
23 Gniazdo przyczepy 20A
24 25A Jednostka rozpoznawania przyczepy
25 30A Regulacja fotela kierowcy
26 Regulacja fotela pasażera 30A
27 30A Elektryczne drzwi przesuwne lewe
28 30A Elektryczne drzwi przesuwne prawe
29 30A Wentylator przedziału tylnego
30 System zawieszenia pneumatycznego 40A
31 10A Parktronic
32 5A Czujnik ciśnienia w oponach
33 25A system audio
34 5A Jednostka sterująca telefonu komórkowego / VICS, wzmacniacz TV
35 20A Niezależna jednostka sterująca ogrzewaniem
36 rezerwa
37 5A Tylny układ klimatyzacji
38 Sterowanie kamerą COMAND 7,5A
39 5A Zwykły taksometr
40 Gniazdo 15A 12 V, tylne prawe
41 10A Jednostka sterująca kierunkowskazem dachowym
42 rezerwa

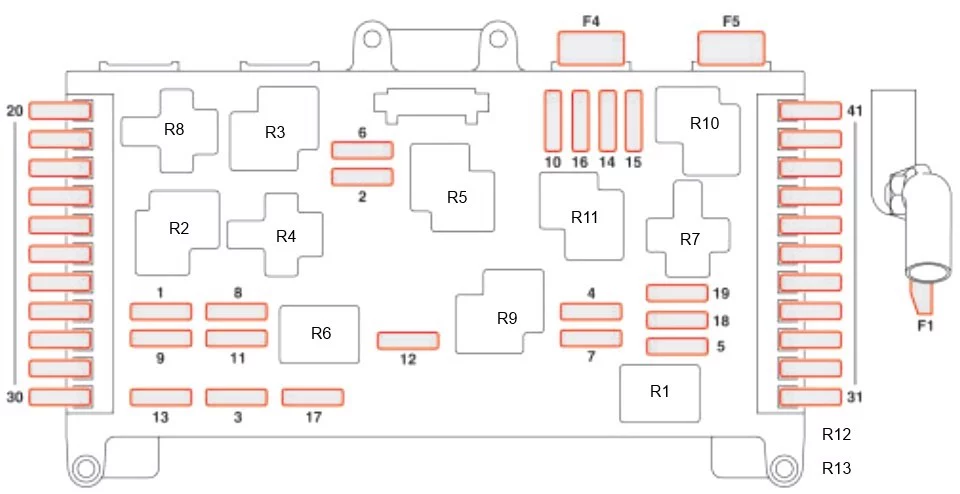

Przekaźniki

Mercedes-Benz Vito i Viano W639 (2003-2014) - schematy bezpieczników i przekaźników

Opis

R1 Przekaźnik klaksonowy
R2 Przekaźnik wycieraczek nr 1
R3 Przekaźnik wycieraczek nr 2
R4 Przekaźnik mocy
Zarządzanie silnikiem.
R5 Przekaźnik rozrusznika
R6 Przekaźnik pompy paliwa
R7 Styk przekaźnika 15R
R8 Styk przekaźnika 15R
R9 Podgrzewany przekaźnik tylnej szyby
R10 Styk przekaźnika 15R
R11 Styk przekaźnika 15R
R12 Przekaźnik spryskiwaczy reflektorów
R13 Przekaźnik pompy wtrysku powietrza wtórnego
