Z ECO start/stop
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mercedesa-Benz SLK i SLC R172 z lat: 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019. Mercedes-Benz SLK R172 oraz późniejszy model SLC R172 to kolejne generacje kompaktowego roadstera marki Mercedes-Benz, które były produkowane w latach 2011-2020. Oba modele charakteryzują się sportowym wyglądem, dynamicznymi […]

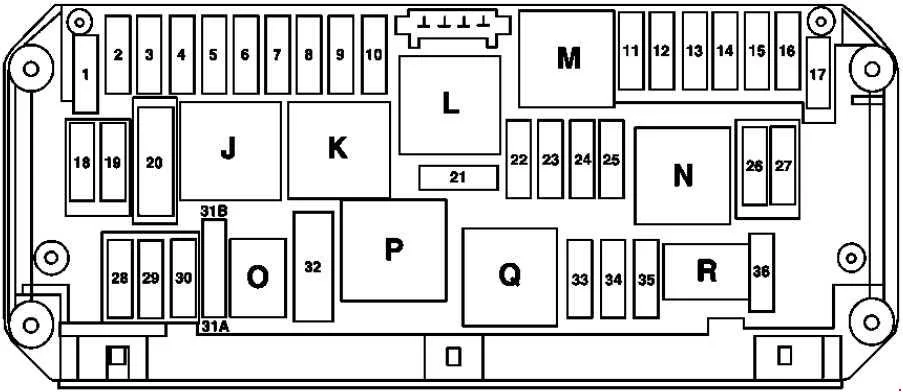

Skrzynka bezpieczników w komorze silnika
Skrzynka bezpieczników znajduje się w komorze silnika pod pokrywą.
| Numer | Opis | Ampery [A] |
|---|---|---|
| 1 | Elektroniczna jednostka sterująca programu stabilności | 25 |
| 2 | Sterownik dachowy Vario | 30 |
| 3 | Sterownik dachowy Vario | 30 |
| 4 | Sterownik reflektorów (do roku modelowego 2017) Dotyczy silnika wysokoprężnego: Czujnik kondensacji filtra paliwa z elementem grzejnym (do roku modelowego 2017) |
20 |
| 5 | Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnikowym Elektrohydrauliczne wspomaganie kierownicy przez komorę silnika/złącze elektryczne FFS (od roku modelowego 2017) Przełącznik świateł zewnętrznych (od roku modelowego 2017) |
7,5 |
| 6 | Obowiązuje dla silnika Diesla: jednostka sterująca CDI Obowiązuje dla silnika benzynowego: jednostka sterująca ME-SFI |
10 |
| 7 | Rozrusznik przez obwód rozrusznika 50 przekaźnik | 20 |
| 8 | Jednostka sterująca uzupełniającego systemu przytrzymującego | 7,5 |
| 9 | Gniazdo wewnętrzne pojazdu, przednia Zapalniczka z oświetleniem popielniczki |
15 |
| 10 | Silnik wycieraczek, Nagrzewnica pozycji parkowania wycieraczek (do roku modelowego 2017) | 30 |
| 11 | Wyświetlacz Audio/COMAND Panel sterowania Audio/COMAND |
7,5 |
| 12 | Jednostka sterująca i operacyjna ACC
Jednostka sterująca panelu sterowania napowietrznej Jednostka sterująca modułu rury kolumny kierownicy (stan na rok modelowy 2017) |
7,5 |
| 13 | Jednostka sterująca modułu kolumny kierownicy Kamera wielofunkcyjna |
7,5 |
| 14 | Elektroniczna jednostka sterująca programu stabilności | 7,5 |
| 15 | Jednostka sterująca uzupełniającego systemu przytrzymującego | 7,5 |
| 16 | Złącze elektryczne wentylatora radiowego (od roku modelowego 2017) Obowiązuje z przekładnią 725: INTERFEJS BEZPOŚREDNIEGO WYBORU (od roku modelowego 2017) Złącze elektryczne modułu nawigacyjnego (do roku modelowego 2017) |
5 |
| 16 | Obowiązuje dla przekładni 722: Elektroniczna jednostka sterująca modułu dźwigni zmiany biegów Obowiązuje z przekładnią 725: INTERFEJS BEZPOŚREDNIEGO WYBORU |
7,5 |
| 17 | Zespół lampy przedniej lewy i zespół lampy przedniej prawej | 30 |
| 17 | Obowiązuje do 31.05.2012: Jednostka sterująca napowietrznego panelu sterowania | 7,5 |
| 18 | Górna jednostka sterująca panelu sterowania
Górna jednostka sterująca panelu sterowania |
7,5 |
| 19 | Obowiązuje z skrzynią biegów 725:
Elektroniczna jednostka sterująca blokady zapłonu |
20 |
| 20 | Elektroniczna jednostka sterująca programu stabilności | 40 |
| 21 | Lampka w schowku na rękawiczki | 7,5 |
| 22 | Silnik wentylatora do silnika spalinowego wewnętrznego spalania i klimatyzacji ze zintegrowanym sterowaniem (stan na rok modelowy 2017) Obowiązuje dla silnika 152, 271, 274, 276, 651: Złącze elektryczne dla wiązki wewnętrznej i wiązki przewodów silnika Obowiązuje dla silnika 276, 651: Komora silnika /złącze elektryczne wnętrza pojazdu Obowiązuje dla silnika 152, 271, 276, 651: Obwód 87 Tuleja złącza M2e Obowiązuje dla silnika 274: Tuleja złącza, obwód 87/2 Obowiązuje dla silnika wysokoprężnego: Jednostka sterująca CDI Komora silnika/złącze elektryczne FFS [RBA] (do roku modelowego 2017) |
15 |
| 23 | Obowiązuje dla silników 152, 271, 274, 276: Złącze elektryczne dla wiązki wewnętrznej i wiązki przewodów silnika Obowiązuje dla silnika wysokoprężnego: Zawór kontroli ilości Obwód 87 Tuleja złącza M1e (od roku modelowego 2017) Obowiązuje dla silnika 276: Komora silnika/wnętrze pojazdu złącze elektryczne (do roku modelowego 2017) |
20 |
| 24 | Obowiązuje dla silnika 152, 271, 274, 276:
Złącze elektryczne dla wiązki wewnętrznej i wiązki przewodów silnika Przekaźnik pompy cyrkulacyjnej płynu chłodzącego |
15 |
| 25 | Obowiązuje dla silnika 276: Obwód 87 Tuleja złącza M4e Obowiązuje dla silnika 274: Obwód 87 Tuleja złącza M1 Obowiązuje dla silnika 152: Obwód 87 Tuleja złącza Obowiązuje dla silnika wysokoprężnego: Czujnik tlenu przed katalizatorem |
15 |
| 26 | Zespół lewej lampy przedniej i zespół prawej lampy przedniej (stan na rok modelowy 2017) Radio (do roku modelowego 2017) Jednostka sterująca COMAND (do roku modelowego 2017) |
20 |
| 27 | Elektroniczna jednostka sterująca stacyjki Obowiązuje dla silnika wysokoprężnego: Jednostka sterująca CDI Obowiązuje dla silnika benzynowego: Jednostka sterująca ME-SFI |
7,5 |
| 28 | Zestaw wskaźników Zegar analogowy |
7,5 |
| 29 | Silnik siłownika regulacji zasięgu prawego reflektora (stan na rok modelowy 2017) Zespół prawego przedniego reflektora (do roku modelowego 2017) |
10 |
| 30 | Silnik siłownika regulacji zasięgu lewego reflektora (stan na rok modelowy 2017) Zespół lampy przedniej lewego (do roku modelowego 2017) |
10 |
| 31A | Lewy klakson fanfary
Prawy klakson fanfary |
15 |
| 31B | Lewy klakson fanfary
Prawy klakson fanfary |
15 |
| 32 | Obowiązuje dla silnika 274: Elektryczna pompa powietrza (od roku modelowego 2017) Obowiązuje dla silnika 651: Jednostka sterująca AdBlue® |
40 |
| 33 | Dotyczy transmisji 722: W pełni zintegrowana jednostka sterująca transmisją | 10 |
| 34 | Jednostka sterująca układu paliwowego Dotyczy silnika 651:Jednostka sterująca AdBlue |
7,5 |
| 35 | Elektroniczna jednostka sterująca programu stabilności Zintegrowany czujnik radarowy prawego zewnętrznego tylnego zderzaka i zintegrowany czujnik radarowy lewego zewnętrznego tylnego zderzaka (stan na rok modelowy 2017) |
5 |
| 36 | Sterownik COLLISION PREVENTION ASSIST (stan na rok modelowy 2017) Sterownik elektryczny DISTRONIC Czujnik DISTRONIC lewego przedniego zderzaka (do roku modelowego 2017) |
7,5 |
| Przekaźnik | ||
| J | Obwód 15 przekaźnik | |
| K | Obwód przekaźnika 15R | |
| L | Przekaźnik rezerwowy | |
| M | Przekaźnik obwodu rozrusznika 50 | |
| N | Obwód silnika 87 przekaźnik | |
| O | Przekaźnik klaksonowy | |
| P | Obowiązuje dla silnika 271, 274 lub 651.9 od 01.06.2015:
Przekaźnik Adblue/wtórnego wtrysku powietrza |
|
| Q | Obowiązuje do 29.02.2016: Przekaźnik rezerwowy | |
| R | Obwód podwozia 87 przekaźnik |

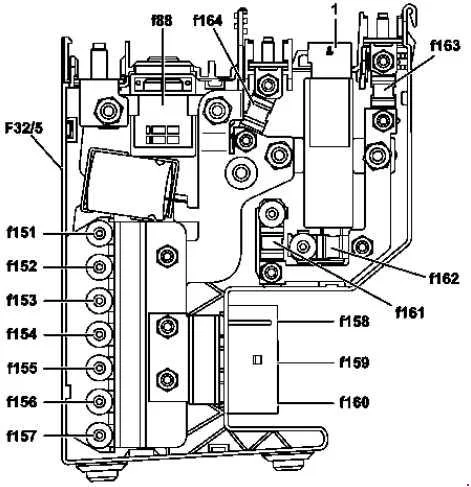

Skrzynka bezpieczników wstępnych silnika

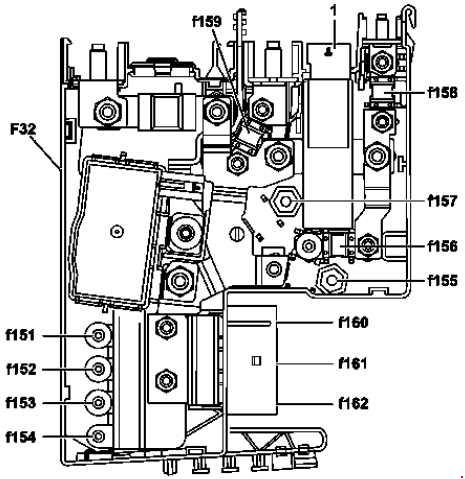

Z ECO start/stop
Bez ECO start/stop
| Numer | Opis | Ampery [A] |
|---|---|---|
| 150 | Zapasowy | – |
| 151 | Silnik wentylatora do silnika spalinowego i klimatyzacji ze zintegrowanym sterowaniem | 100 |
| 152 | Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnikowym | 150 |
| 153 | ECO start/stop: Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnikowym z wyjątkiem ECO start/stop: Zapasowy |
100 |
| 153 | ECO start/stop (stan na rok modelowy 2017):
Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika |
60 |
| 154 | z wyjątkiem ECO start/stop:
Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnikowym |
100 |
| 155 | Zapasowy | – |
| 156 | Zapasowy | – |
| 157 | Obowiązuje od 01.06.2015 Elektrohydrauliczne wspomaganie kierownicy | 100 |
| 157 | Od roku modelowego 2017: Elektrohydrauliczne wspomaganie kierownicy | 120 |
| 158 | Regulator dmuchawy i silnik dmuchawy | 50 |
| 158 | Od roku modelowego 2017: Regulator dmuchawy i silnik dmuchawy | 40 |
| 159 | Sterownik dachowy Vario | 40 |
| 160 | Obowiązuje z transmisją 725: W pełni zintegrowana jednostka sterująca transmisją | 60 |
| 161 | Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnikowym | 100 |
| 162 | Zapasowy | – |
| 163 | Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnikowym | 150 |
| 163 | Od roku modelowego 2017: Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika | 200 |
| 164 | ECO start/stop: Zasilanie przez funkcję ECO start/stop dodatkowy akumulator oprócz ECO start/stop: Zasilanie z pokładowego akumulatora instalacji elektrycznej |
100 |
| 164 | Od roku modelowego 2017: Zasilanie przez funkcję ECO start/stop dodatkowy akumulator | 200 |

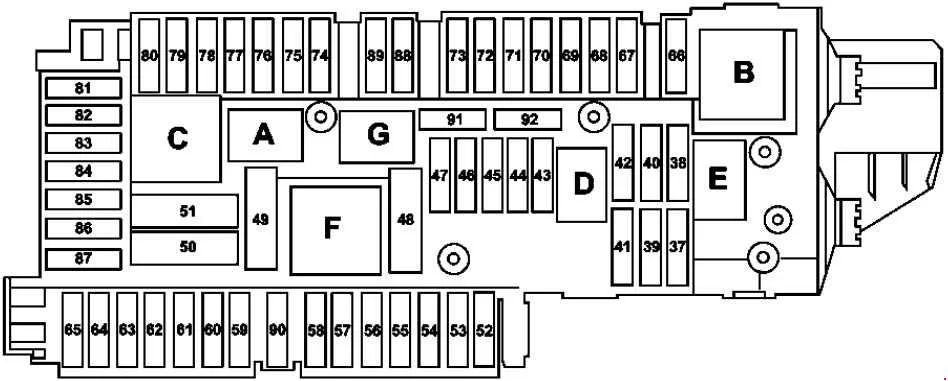

Skrzynka bezpieczników przedziału bagażowego
Skrzynka bezpieczników znajduje się w bagażniku za osłoną przegrody.
| Numer | Opis | Ampery [A] |
|---|---|---|
| 37 | Fotel kierowcy – Elektromagnes NECK-PRO zagłówka Przedni fotel pasażera – Elektromagnes NECK-PRO zagłówka |
7,5 |
| 38 | Zapasowy | – |
| 39 | Sterownik drzwi lewych | 30 |
| 40 | Jednostka sterująca adaptacyjnego systemu tłumienia | 15 |
| 41 | Sterownik drzwi prawych | 30 |
| 42 | Jednostka sterująca układu paliwowego | 25 |
| 43 | Zapasowy | – |
| 44 | Zapasowy | – |
| 45 | Zapasowy | – |
| 46 | Wzmacniacz antenowy FM, AM i CL [ZV]
Wzmacniacz antenowy FM 2, DAB i TV (do roku modelowego 2017) |
7,5 |
| 47 | Zapasowy | – |
| 48 | Zapasowy | – |
| 49 | Ogrzewanie tylnej szyby | 30 |
| 50 | Prawy odwracalny zwijacz napięcia awaryjnego | 50 |
| 51 | Lewy odwracalny zwijacz napięcia awaryjnego | 50 |
| 52 | Zapasowy | – |
| 53 | Zapasowy | – |
| 54 | Zapasowy | – |
| 55 | Zapasowy | – |
| 56 | Zapasowy | – |
| 57 | Zapasowy | – |
| 58 | Zapasowy | – |
| 59 | Elektryczna jednostka sterująca hamulca postojowego | 5 |
| 60 | Zapasowy | – |
| 61 | Jednostka sterująca AIRSCARF | 25 |
| 62 | Jednostka sterująca fotela kierowcy | 30 |
| 63 | Jednostka sterująca AIRSCARF | 25 |
| 64 | Jednostka sterująca przedniego fotela pasażera | 30 |
| 65 | Dotyczy skrzyni biegów 722, 725 (ECO start/stop) (do roku modelowego 2017) Elektryczna pompa oleju |
10 |
| 66 | Zapasowy | – |
| 67 | Jednostka sterująca wzmacniacza systemu dźwiękowego | 40 |
| 68 | Jednostka kontroli dźwięku silnika (stan na rok modelowy 2017) | 15 |
| 69 | Radio (od roku modelowego 2017) Jednostka sterująca COMAND (od roku modelowego 2017) |
20 |
| 70 | Jednostka sterująca monitora ciśnienia w oponach | 5 |
| 71 | Obowiązuje dla silnika 274: Silnik siłownika lewej klapy wydechowej (stan na rok modelowy 2017) | 7,5 |
| 72 | Gniazdo schowka w konsoli środkowej (do roku modelowego 2017) | 15 |
| 73 | Obowiązuje dla silników 274, 276: Przekaźnik pompy obiegowej chłodnicy powietrza doładowującego (stan na rok modelowy 2017) | 10 |
| 74 | Jednostka sterująca KEYLESS-GO | 7,5 |
| 75 | Sterownik dachowy Vario | 20 |
| 76 | Jednostka sterująca MAGIC SKY CONTROL | 7,5 |
| 77 | Wzmacniacz / kompensator antenowy systemu telefonii komórkowej | 5 |
| 78 | Jednostka sterująca interfejsu multimedialnego (do roku modelowego 2017) | 7,5 |
| 79 | Multimedialna jednostka przyłączeniowa (stan na rok modelowy 2017) Jednostka sterująca czujników radarowych (do roku modelowego 2017) |
5 |
| 80 | Jednostka sterująca systemu parkowania | 7,5 |
| 81 | Płytka kontaktowa telefonu komórkowego | 5 |
| 82 | Kamera cofania (stan na rok modelowy 2017) | 5 |
| 83 | Dedykowana jednostka sterująca komunikacji krótkiego zasięgu (stan na rok modelowy 2017) Złącze elektryczne zasilania VICS i elektronicznego poboru opłat (do roku modelowego 2017) |
7,5 |
| 84 | Jednostka sterująca Digital Audio Broadcasting (do roku modelowego 2017) Jednostka sterująca cyfrowego radia satelitarnego (SDAR) (do roku modelowego 2017) |
5 |
| 85 | Moduł tunera (stan na rok modelowy 2017) Tuner telewizji cyfrowej (do roku modelowego 2017) |
7,5 |
| 86 | Jednostka sterująca osłoną kamery (stan na rok modelowy 2017) | 5 |
| 87 | Jednostka sterująca HERMES (od roku modelowego 2017) Jednostka sterująca eCall Russia (GLONASS) (od roku modelowego 2017) Jednostka sterująca systemu połączeń alarmowych (do roku modelowego 2017) |
7,5 |
| 88 | Zasilanie wewnętrzne tylnej jednostki sterującej SAM z bezpiecznikiem i modułem przekaźnikowym | 80 |
| 89 | Elektryczna jednostka sterująca hamulca postojowego | 30 |
| 90 | Elektryczna jednostka sterująca hamulca postojowego | 30 |
| 91 | Zapasowy | – |
| 92 | Zapasowy | – |
| Przekaźnik | ||
| A | Zacisk 15 przekaźnik | |
| B | Obwód przekaźnika 15R (1) | |
| C | Podgrzewany przekaźnik tylnej szyby | |
| D | Przekaźnik pompy paliwa | |
| R | Zapasowy | |
| F | przekaźnik regulacji siedzenia | |
| G | Obwód przekaźnika 15R (2) |

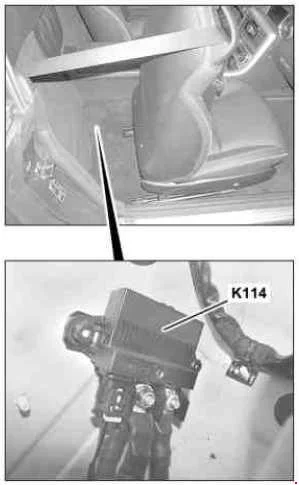

Funkcja ECO start/stop dodatkowy przekaźnik akumulatora
