W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mercedesa-Benz Klasa S W220 i CL C215 z lat: 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005. Mercedes-Benz Klasa S i CL to modele samochodów luksusowych produkowanych przez niemiecką markę Mercedes-Benz. Obejmują one wersje W220 (Klasa S) i C215 (CL), które były dostępne […]
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mercedesa-Benz Klasa S W220 i CL C215 z lat: 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.
Mercedes-Benz Klasa S i CL to modele samochodów luksusowych produkowanych przez niemiecką markę Mercedes-Benz. Obejmują one wersje W220 (Klasa S) i C215 (CL), które były dostępne w latach 1998-2006.
Mercedes-Benz Klasa S W220 to luksusowa limuzyna, która wyróżniała się eleganckim designem, wyrafinowanym wnętrzem i zaawansowanymi technologiami. Nadwozie charakteryzowało się płynnymi liniami, a kabina oferowała przestronność, wysokiej jakości wykończenie i liczne luksusowe elementy. Klasa S W220 była dostępna z różnymi silnikami, w tym mocnymi jednostkami V8 i V12, które zapewniały imponujące osiągi.
Mercedes-Benz CL C215 to luksusowe coupe oparte na bazie Klasa S W220. Pod względem stylistycznym CL miało bardziej sportowe i dynamiczne linie nadwozia. Wnętrze było eleganckie i wyrafinowane, oferując wysoką jakość materiałów i luksusowe wyposażenie. Podobnie jak Klasa S, CL był dostępny z różnymi silnikami, w tym mocnymi jednostkami V8 i V12.
Oba modele, Klasa S W220 i CL C215, wprowadzały wiele innowacyjnych rozwiązań technologicznych. Oferowały zaawansowane systemy bezpieczeństwa, takie jak ESP (kontrola stabilności), systemy antypoślizgowe, poduszki powietrzne i systemy ostrzegania przed kolizją. Oprócz tego, samochody te były wyposażone w zaawansowane systemy audio, nawigację satelitarną, klimatyzację dwustrefową i wiele innych funkcji, które podnosiły komfort i wygodę podróżowania.
Mercedes-Benz Klasa S W220 i CL C215 są cenione za swoją elegancję, luksusowy charakter, wyjątkowy komfort jazdy i zaawansowane technologie. Stanowią one połączenie wyrafinowanego stylu, doskonałego wykonania i imponujących osiągów, co przyczynia się do ich statusu ikon motoryzacyjnych w segmencie luksusowych samochodów.

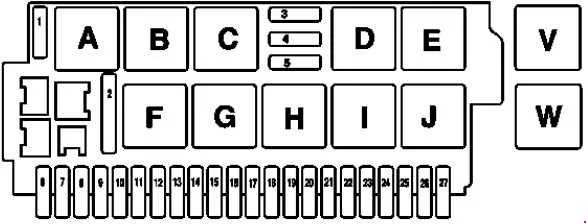

Skrzynka bezpieczników i przekaźników w komorze silnika po lewej stronie
| Numer | Ampery [A] | Opis |
| 1 | 40 | Przekaźnik ogrzewania postojowego wycieraczek;
Wersja specjalna: nieużywany. |
| 2 | 50 | Przekaźnik pompy wysokiego ciśnienia i powrotu |
| 3 | 15 | Regulacja kierownicy, pozioma: przekaźnik S 1, regulacja wzdłużna rury płaszczowej; Przekaźnik S 2, regulacja wzdłużna rury płaszczowej. |
| 4 | 15 | Regulacja kierownicy, pionowa: przekaźnik S 1, rura osłonowa, regulacja wysokości; przekaźnik S 2, regulacja wysokości rury osłonowej. |
| 5 | 40 | Przekaźnik włączania i wyłączania wycieraczek |
| 6 | 7,5 | do 31.8.02:
Przełącznik booster grzałki; od 1.9.02: Nieużywany. |
| 5 | Wersja specjalna:
Hamulec hydrauliczny |
|
| 7 | 7,5 | Wersja specjalna:
drugi alternator trójfazowy |
| 8 | 40 | Wersja specjalna:
Hamulec hydrauliczny |
| 9 | 30 | do 31.8.03:
Dotyczy zawieszenia pneumatycznego: AIRmatic z modułem sterującym ADS; Dotyczy Active-Body-Control (ABC): Moduł sterujący ABC; Wersja specjalna: ADS, kontrola zawieszenia. |
| 20 | od 1.9.03: Dotyczy zawieszenia pneumatycznego:
AIRmatic z modułem sterującym ADS; Dotyczy Active-Body-Control (ABC): Moduł sterujący ABC. |
|
| 10 | 15 | Wersja specjalna:
Pompa wody wycieraczek; Pompa wody spryskiwaczy; Obwód 15 Tuleja złącza; Cewki zapłonowe. |
| 11 | 15 | do 31.8.02:
Przednia zapalniczka do cygar z podświetleniem popielniczki |
| 5 | od 1.9.02:
punkt separacji zasilania VICS X137 |
|
| 12 | 7,5 | do 31.8.02:
Czujnik zamka pasa bezpieczeństwa; zależnego od pojazdu od 1.9.02: Nieużywany; Wersja specjalna: Czujnik lewej bocznej poduszki powietrznej i poduszki naokiennej; Czujnik prawej bocznej poduszki powietrznej i okiennej poduszki powietrznej. |
| 13 | 40 | Moduł sterujący lewych drzwi przednich |
| 14 | 5 | Wersja specjalna:
Hamulec hydrauliczny |
| 15 | 40 | Wersja specjalna:
Hamulec hydrauliczny |
| 16 | 7,5 | Wyłącznik światła |
| 17 | 7,5 | C215:
Czujnik blokady pasa bezpieczeństwa wrażliwy na pojazd |
| 18 | 5 | Dotyczy przenośnego CTEL D-net (D2B) (preinstalacja):
Przenośne złącze CTEL; Dotyczy telefonu MB D-net (D2B): Interfejs D2B do telefonu zainstalowanego na stałe ; Dotyczy telefonu MB D-net (D2B) z systemem alarmowym Tele Aid: Moduł sterujący TELE AID; Dotyczy telefonu MB D-net (D2B) z systemem połączeń alarmowych E-call: Instalacja stacjonarna z interfejsem D2B; Moduł sterujący z selektorem częstotliwości; Moduł sterujący połączeniami alarmowymi. |
| 19 | 5 | do 31.8.02:
Nieużywany od 1.9.02: Lewy przedni odwracalny awaryjny zwijacz napięcia (W220); Prawy przedni odwracalny awaryjny zwijacz napięcia (W220). |
| 7,5 | Wersja specjalna:
zestaw wskaźników |
|
| 20 | 5 | do 31.8.02:
Klaster instrumentów; Złącza Datalink; dniem 1.9.02: Nieużywane. |
| 7,5 | Wersja specjalna:
Tuleja złącza przewodów diagnostycznych: Zestaw wskaźników; Punkt separacji; Kompaktowa wiązka przewodów/moduł diagnostyczny II, kokpit; Złącze pośrednie; Wiązka diagnostyczna/lampy tylnej 16-stykowe; Złącze pomiarowe; Złącze łącza danych. |
|
| 21 | 5 | do 31.8.02:
Zestaw wskaźników; od 1.9.02: Nieużywany. |
| 7,5 | Wersja specjalna:
zestaw wskaźników |
|
| 22 | 5 | do 31.8.02:
Zestaw wskaźników |
| 15 | od 1.9.02:
COMAND obsługa, wyświetlacz i jednostka sterująca |
|
| 7,5 | od 1.9.03; Wersja japońska:
jednostka obsługi, wyświetlacza i sterowania COMAND; Wersja specjalna: zestaw wskaźników. |
|
| 23 | 10 | do 31.8.02: Klimatyzacja: Moduł sterowania i obsługi AAC [KLA]; Pompa obiegowa; Lewy podwójny zawór; Prawy podwójny zawór. |
| 7,5 | od 1.9.02 do 31.8.03:
Tuner telewizyjny; od 1.9.02: Panel obsługi i wyświetlacz; odtwarzacz CD z tylnym ekranem ze zmieniarką (w bagażniku). |
|
| 24 | 10 | do 31.8.02:
Złącze diagnostyczne |
| 20 | od 1.9.02:
Moduł sterujący bramką audio |
|
| 10 | Wersja specjalna:
Tuleja złącza przewodów diagnostycznych: Zestaw wskaźników; Punkt separacji; Kompaktowa wiązka przewodów/moduł diagnostyczny II, kokpit; Złącze pośrednie; Wiązka diagnostyczna/lampy tylnej 16-stykowe; Złącze pomiarowe; Złącze łącza danych. |
|
| 25 | 25 | do 31.8.02:
Nieużywane; od 1.9.02: Wzmacniacz dźwięku. |
| 10 | Wersja specjalna:
moduł płaszcza rurowego |
|
| 26 | 10 | do 31.8.02:
Górny moduł sterowania centrali; od 1.9.02: Nieużywany. |
| 27 | — | — |
| Przekaźnik |
||
| A | Przekaźnik ogrzewania postojowego wycieraczek |
|
| B | Przekaźnik dla c.15 | |
| C | Przekaźnik dla c.15R | |
| D | Przekaźnik regulacji do przodu/do tyłu kolumny kierownicy 1 | |
| E | Przekaźnik regulacji do przodu/do tyłu kolumny kierownicy 2 | |
| F | Przekaźnik pompy wysokiego ciśnienia i powrotu | |
| G | Przekaźnik pozycji 1 i 2 wycieraczek | |
| H | Przekaźnik włączania i wyłączania wycieraczek | |
| I | Przekaźnik regulacji wysokości kolumny kierownicy 1 | |
| J | Przekaźnik regulacji wysokości kolumny kierownicy 2 | |
| V | Wersja specjalna:
Przekaźnik układu hydraulicznego wspomagania hamulców |
|
| W | Wersja specjalna:
Przekaźnik bezpieczeństwa zespołu hydraulicznego wspomagania hamulców |
|

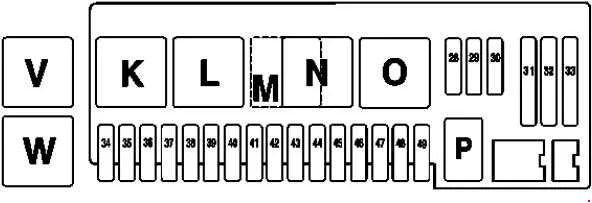

Skrzynka bezpieczników i przekaźników w komorze silnika po prawej stronie
| Numer | Ampery [A] | Opis |
| 28 | 15 | Przekaźnik klaksonu fanfary |
| 29 | 20 | Elektronika silnika/przekaźnik podwozia |
| 10 | Wersja specjalna:
elektronika silnika/przekaźnik podwozia |
|
| 30 | 20 | Elektronika silnika/przekaźnik podwozia |
| 31 | 40 | Przekaźnik pompy powietrza |
| 32 | 40 | Przekaźnik sprężarki powietrza |
| 33 | 40 | Jednostka recyrkulacji systemów grzewczych |
| 60 | Wersja specjalna:
Elektryczny wentylator ssący |
|
| 34 | 5 | do 31.8.02: Moduł sterujący systemu trakcji: Moduł sterujący dla ESP, SPS i BAS (elektroniczny program stabilności (ESP), wspomaganie kierownicy zależne od prędkości (SPS), wspomaganie hamowania (BAS)) |
| 10 | od 1.9.02: Moduł sterujący systemu trakcji: Moduł sterujący dla ESP, SPS i BAS (elektroniczny program stabilności (ESP), wspomaganie kierownicy zależne od prędkości (SPS), wspomaganie hamowania (BAS)) |
|
| 35 | — | do 31.8.02:
Nieużywane |
| 15 | od 1.9.02:
Obowiązuje dla podgrzewacza kierownicy: jednostka sterująca przetwornicy DC/DC. |
|
| 40 | Wersja specjalna:
Recyrkulacja instalacji grzewczych; Regulator dmuchawy; Silnik dmuchawy. |
|
| 36 | 7,5 | z Distronic:
moduł sterujący DTR |
| 37 | 15 | Jednostka sterująca ETC [EGS];
Elektroniczna jednostka sterująca modułu dźwigni zmiany biegów; Elektroniczna jednostka sterująca VGS. |
| 38 | 5 | Wersja USA:
Przycisk wnętrza bagażnika (KIT) |
| 39 | 40 | Moduł sterujący prawych drzwi przednich |
| 40 | 10 | Z reflektorami ksenonowymi: Moduł sterujący regulacją zasięgu reflektorów |
| 41 | 20 | Z nagrzewnicą stacjonarną:
Odbiornik radiowy STH; Nagrzewnica STH (C215); Nagrzewnica STH lub dogrzewacz dogrzewający (W220). |
| 42 | 20 | Przekaźnik pomocniczego zespołu powietrza
Wersja specjalna: Przekaźnik silnika wentylatora oleju przekładniowego; Zespół wentylatora oleju silnikowego: Przełącznik temperatury (100 °C). |
| 43 | 25 | Tylko silnik Diesla:
Moduł sterujący CDI; Przekaźnik rozrusznika, prawy przedni bezpiecznik i moduł przekaźnika; Przekaźnik pompy paliwa (tylko OM648). |
| 44 | 7,5 | OM613: Moduł sterujący CDI; Ogrzewanie kolektora dolotowego, prawy przedni bezpiecznik i moduł przekaźnika. |
| 10 | OM628:
Moduł sterujący CDI; Przekaźnik rozrusznika, prawy przedni bezpiecznik i moduł przekaźnika; Silnik i elektryczny wentylator ssący AC ze zintegrowanym sterowaniem; Pompa obiegowa wentylatora; OM648: Jednostka sterująca CDI; Przekaźnik CDI; AAC ze zintegrowanym sterowaniem dodatkowym silnikiem wentylatora. |
|
| 45 | — | — |
| 46 | 5 | z Active-Body-Control (ABC):
Moduł sterujący ABC; z zawieszeniem pneumatycznym: AIRmatic z modułem sterującym ADS. |
| 47 | 10 | Czujnik wielofunkcyjny AAC;
Silnik dmuchawy skrzynki sterowniczej; Czujnik wielofunkcyjny automatycznej klimatyzacji (dotyczy wersji z kierownicą po prawej stronie); Przełącznik temperatury płynu chłodzącego (100 °C). |
| 7,5 | Wersja specjalna:
czujnik wielofunkcyjny |
|
| 48 | 7,5 | M112/113; do 31.8.02:
Moduł sterowania wentylatorem typu ssącego; M137; do 31.8.02: Silnik i elektryczny wentylator ssący AC ze zintegrowanym sterowaniem; Wersja specjalna: Moduł sterujący wentylatora ssącego. |
| 49 | 15 | Cewka zapłonowa (T1/1) do (T1/8)
Kondensator przeciwzakłóceniowy |
| 7,5 | Wersja specjalna:
Moduł sterujący wentylatora ssącego |
|
| Przekaźnik |
||
| K | Elektronika silnika/przekaźnik podwozia |
|
| L | Przekaźnik rozrusznika | |
| M | Dotyczy tylko oleju napędowego:
przekaźnik CDI |
|
| N | Przekaźnik pompy powietrza wtórnego | |
| O | Przekaźnik sprężarki powietrza | |
| P | Przekaźnik klaksonu fanfary | |
| V | Wersja specjalna:
Przekaźnik układu hydraulicznego wspomagania hamulców |
|
| W | Wersja specjalna:
Przekaźnik bezpieczeństwa zespołu hydraulicznego wspomagania hamulców |
|

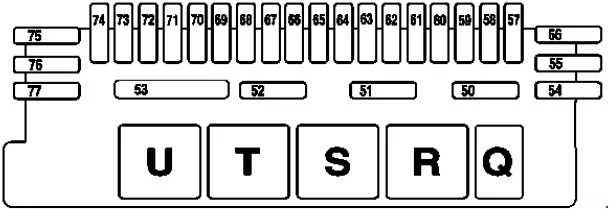

Skrzynka bezpieczników i przekaźników z tyłu
| Numer | Ampery [A] | Opis |
| 50 | 10 | Przekaźnik rolety tylnej szyby |
| 51 | 5 | Przekaźnik czujnika holowania |
| 52 | 30 | Przekaźnik pompy paliwa |
| 53 | 50 | Przekaźnik odszraniania tylnej szyby |
| 54 | 10 | Moduł sterowania rozpoznaniem przyczepy;
Wersja specjalna: Automatyczny system ostrzegania i gaszenia pożaru. |
| 55 | 25 | Gniazdo zaczepu przyczepy (13-stykowe) |
| 30 | Wersja specjalna:
PAS i specjalny system sygnalizacji |
|
| 56 | 30 | Moduł sterujący rozpoznawania przyczepy |
| 40 | Wersja specjalna:
Hydrauliczny mechanizm podnoszenia szyb |
|
| 57 | 25 | Dotyczy zdalnego blokowania bagażnika (HDFS):
Przekaźnik otwarcia pokrywy bagażnika; Przekaźnik zamknięcia pokrywy bagażnika; Pompa hydrauliczna zdalnego zamykania bagażnika; Wersja specjalna: Nieużywane. |
| 58 | 7,5 | Keyless Go:
Moduł sterujący Keyless Go; Antena drzwi przednich; Antena drzwi tylnych lewych (W220); Antena tylna drzwi lewych (C215); Antena drzwi przednich; Antena drzwi tylnych prawych (W220); Antena tylna prawych (C215); Bezkluczykowy Elektrozawór podnoszenia lewych drzwi przednich; Bezkluczykowy Elektrozawór podnoszenia lewych drzwi tylnych (W220); Bezkluczykowy Elektrozawór podnoszenia drzwi prawych przednich; Bezkluczykowy Elektrozawór podnoszenia drzwi prawych tylnych (W220); Wersja specjalna: Automatyczny system ostrzegania i gaszenia pożaru. |
| 59 | 30 | Wersja taksówki:
Specjalny wielofunkcyjny moduł sterujący pojazdu (SVMCM); Wersja specjalna: PAS MCS. |
| 60 | 7,5 | do 31.8.02:
Nieużywany; od 1.9.02: Procesor nawigacji; Punkt separacji napięcia zasilania VICS; Moduł wzmacniacza anteny tylnej szyby. |
| 61 | 15 | do 31.8.02: Radio; Moduł wzmacniacza anteny tylnej szyby; Odtwarzacz CD ze zmieniarką (w bagażniku); Moduł obsługi, wyświetlacza i sterowania COMAND; Złącze obwodu telefonicznego 15C; Tuner TV; Dekoder wideo; Przekaźnik nadmiarowy, obwód 15; Procesor nawigacyjny; Rejestrator danych drogowych. |
| 7,5 | od 1.9.02: Jednostka sterująca systemem głośnomówiącym; Jednostka sterująca systemem sterowania głosowego; Przenośne złącze CTEL; Jednostka sterująca E-Call; Nadajnik/odbiornik telefoniczny,D2B; Przełącznik wyboru słuchawki telefonicznej z przodu i z tyłu (W220); Interfejs CTEL; Kompensator CTEL; Interfejs telefoniczny; Telefon nadajnik/odbiornik i TELE AID, D2B; Centrala telekomunikacyjna (od 1.9.03); Moduł Bluetooth (od 1.9.03); Tylna słuchawka telefonu (od 1.9.03 W220); Kompensator E-net (od 1.9.03); Działanie i wyświetlacz wyświetlacza z tyłu (od 1.9.03); Sterownik skrzynki GPS (od 1.6.04); Jednostka sterująca uniwersalnego przenośnego interfejsu CTEL (UPCI [UHI]) (od 1.6.04); Jednostka sterująca systemu połączeń alarmowych (od 1.6.04); Wersja specjalna: Nieużywana. |
|
| 62 | 20 | Wyposażenie instalacji pneumatycznej z połączonymi funkcjami czujnik nachylenia ATA (wersja specjalna) |
| 63 | 7,5 | do 31.8.02: Interfejs D2B dla zainstalowanego na stałe telefonicznego nadajnika/odbiornika CTEl, jeśli zainstalowany jest system połączeń alarmowych (TELE AID), moduł sterujący TELE AID; Moduł sterujący systemem sterowania głosowego, jeśli zainstalowany jest system połączeń alarmowych (TELE AID), przenośne złącze CTEL; Dane o ruchu, rejestrator. |
| 30 | od 1.9.02:
Pompa pneumatyczna do dynamicznego sterowania fotelem. |
|
| 64 | 7,5 | do 31.8.02:
Moduł obsługi, wyświetlania i sterowania COMAND; Moduł wzmacniacza anteny tylnej szyby. |
| 25 | od 1.9.02:
Sterownik regulacji lewego przedniego fotela z pamięcią |
|
| 5 | Wersja specjalna:
Interfejs D2B do telefonu zainstalowanego na stałe; Interfejs D2B do przenośnego telefonu komórkowego. |
|
| 65 | 5 | Wersja specjalna:
interfejs D2B do przenośnego telefonu komórkowego |
| 66 | 25 | do 31.8.02:
Wzmacniacz dźwięku; od 1.9.02: Sterownik regulacji prawego przedniego siedzenia z pamięcią. |
| 7,5 | Wersja specjalna:
Lampa wewnętrzna z przegubem uniwersalnym |
|
| 67 | 25 | Moduł sterujący tylnymi siedzeniami (nie w przypadku C215) |
| 68 | 15 | Tylny moduł sterujący klimatyzacji;
Tylny zawór odcinający czynnik chłodniczy AC; Zespół zasilający tylnego układu grzewczego; Pompa cyrkulacyjna; Lewy podwójny zawór; Prawy podwójny zawór. |
| 69 | 15 | Dotyczy klimatyzacji z tyłu:
Moduł sterujący klimatyzacji z tyłu |
| 70 | 10 | Moduł sterujący monitora ciśnienia w oponach |
| 71 | 25 | do 31.8.02:
Moduł sterujący regulacją lewego przedniego fotela z pamięcią |
| 40 | od 1.9.02:
Lewy przedni odwracalny zwijacz napięcia awaryjnego |
|
| 72 | 40 | Tylny moduł sterujący (C215);
Moduł sterujący lewych tylnych drzwi (W220). |
| 73 | 25 | do 31.8.02:
Moduł sterujący regulacją prawego przedniego siedzenia z pamięcią |
| 40 | od 1.9.02:
Prawy przedni odwracalny zwijacz napięcia awaryjnego |
|
| 74 | 40 | Tylny moduł sterujący (C215);
Moduł sterujący prawych tylnych drzwi (W220). |
| 75 | 10 | Z systemem Parktronic:
moduł sterujący PTS |
| 76 | 15 | Lodówka z tylnym oparciem |
| 77 | 40 | Jednostka sterująca napowietrznego panelu sterowania |
| Przekaźnik | ||
| Q | Przekaźnik rolety tylnej szyby | |
| R | Przekaźnik czujnika holowania | |
| S | Obwód 15 przekaźnik | |
| T | Przekaźnik pompy paliwa | |
| U | Przekaźnik odszraniania tylnej szyby | |
Skrzynka bezpieczników we wnętrzu
Skrzynka bezpieczników deski rozdzielczej (lewa strona po prawej stronie lub po stronie pasażera i po prawej stronie po stronie lewej lub pasażera).
| Numer | Ampery [A] | Opis |
| 78 | 7,5 | Sygnalizator alarmowy z dodatkowym akumulatorem;
Moduł kolumny kierownicy; Jednostka sterująca EIS; Jednostka sterująca ME-SFI. |
| 79 | 5 | Klaster instrumentów |
| 80 | 10 | Górna jednostka sterująca panelu sterowania |
| 81 | 10 | Złącze łącza danych |
| 82 | 10 | Jednostka sterująco-sterująca AAC [KLA];
Jednostka dostarczająca instalację grzewczą. |
| 83 | 10 | Centralna jednostka sterująca bramy |
| 84 | 5 | Zestaw wskaźników;
Złącze łącza danych. |
| 85 | 5 | Klaster instrumentów |
| 86 | 15 | Zapalniczka przednia z podświetleniem popielniczki |
Skrzynka bezpieczników i przekaźników z przodu po prawej stronie komory silnika
| Numer | Ampery [A] | Opis |
| 87 | 20 | Przekaźnik Motronic |
| 88 | 20 | Przekaźnik Motronic |
| 89 | — | — |
| 90 | 10 | Pompa obiegowa chłodnicy powietrza doładowującego |
| 91 | 10 | od 1.9.03:
Pompa paliwa w zbiorniku |
| Przekaźnik | ||
| V | Przekaźnik Motronic | |
| W | Przekaźnik powietrza doładowującego | |
| X | Przekaźnik pompy paliwa w zbiorniku | |
