W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mercedes-Benz Klasa S W140 z lat: 1991, 1992, 1993, 1994, 1995, 1996, 1997 i 1998.
Mercedes-Benz Klasa S W140 to luksusowy samochód osobowy, który był produkowany przez niemiecką markę Mercedes-Benz w latach 1991-1998. Jest to czwarta generacja serii S-Klasse, znanej ze swojego prestiżu, innowacyjnych rozwiązań technicznych i wysokiego standardu wykonania.
Mercedes-Benz Klasa S W140 wyróżniał się swoim imponującym rozmiarem, eleganckim stylem i komfortem jazdy. Nadwozie miało aerodynamiczny design, charakteryzujący się zaokrąglonymi kształtami i płynnymi liniami. Kabina była przestronna i oferowała luksusowe wykończenie, wysokiej jakości materiały oraz wiele zaawansowanych technologicznie funkcji.
W zależności od wersji, Klasa S W140 była dostępna z różnymi silnikami benzynowymi i wysokoprężnymi. Oferowano również wersje napędzane przez mocne silniki V8 i V12, zapewniające imponujące osiągi.
Wnętrze Klasa S W140 było projektowane z myślą o maksymalnym komforcie i wygodzie pasażerów. Wyposażone było w liczne funkcje i wyposażenie, takie jak regulowane fotele z podgrzewaniem i wentylacją, zaawansowany system audio, nawigację satelitarną, klimatyzację dwustrefową, elektrycznie regulowane szyby i wiele innych.
Mercedes-Benz Klasa S W140 wprowadził również wiele nowatorskich rozwiązań technologicznych. Był jednym z pierwszych samochodów, który wprowadził system kontroli trakcji, stabilizację toru jazdy, system ABS, poduszki powietrzne i wiele innych zaawansowanych systemów bezpieczeństwa.
Klasa S W140 była uważana za jeden z najbardziej luksusowych samochodów swojej epoki. Oferowała imponujący poziom komfortu, wyrafinowany styl, zaawansowane technologie i doskonałe osiągi. Do dziś cieszy się uznaniem wśród miłośników luksusowych limuzyn i jest uważana za ikonę swojej ery wśród samochodów klasy premium.
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

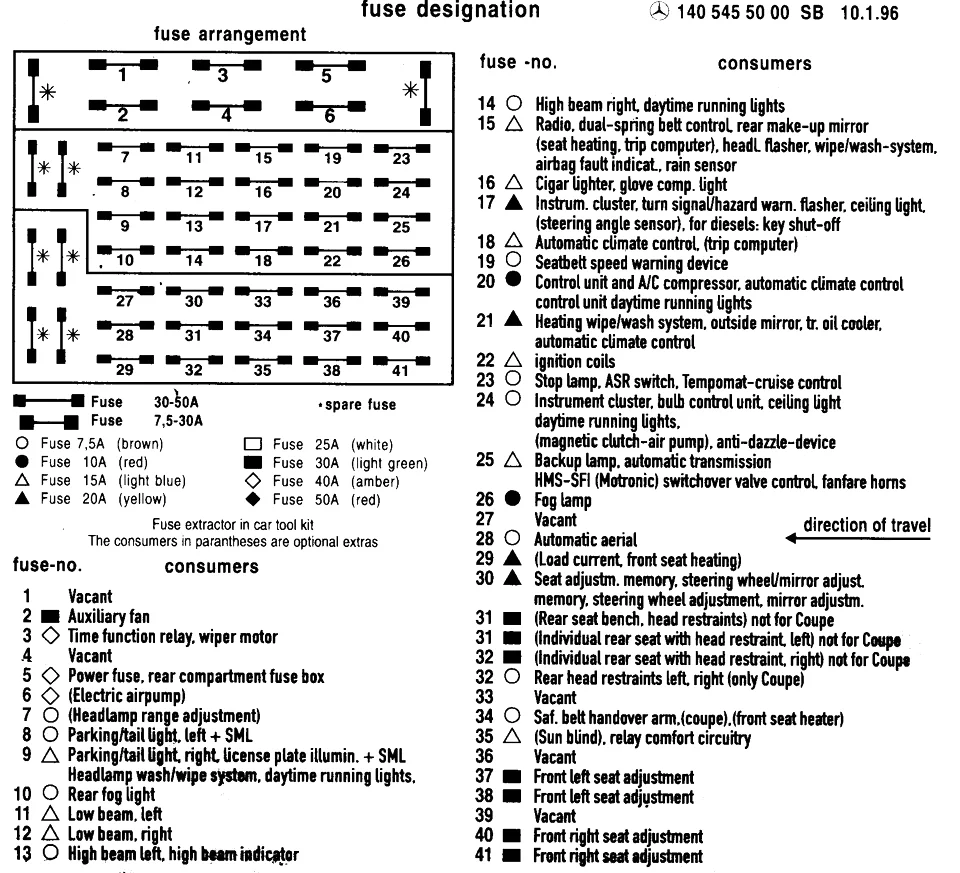

Przykładowy schemat z okładki skrzynki
Komora silnika

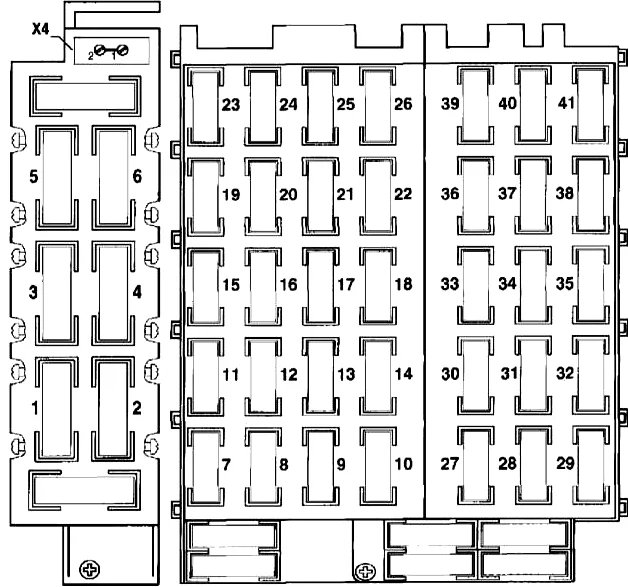

Skrzynka bezpieczników i przekaźników

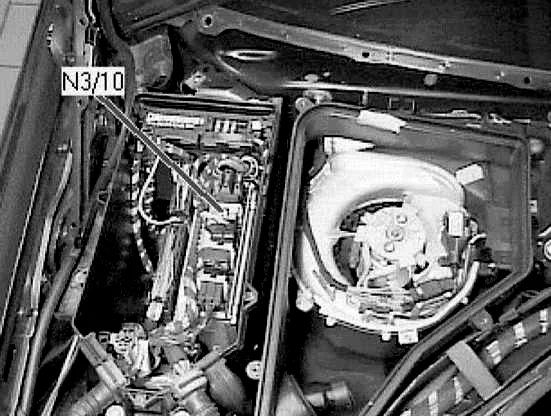

Skrzynka głównych bezpieczników i przekaźników znajduje się po lewej stronie obok szafy i jest zakryta osłoną ochronną.
Opis
| 1 | Nie połączony |
| 2 | 30A Pomocniczy przekaźnik wentylatora klimatyzacji |
| 3 | Silnik wycieraczek 30A (09/95) |
| 4 | Silnik wycieraczek 40A (08/95) |
| 5 | 40A Bezpiecznik wstępny tylnego bloku montażowego (w bagażniku) |
| 6 | 40A Podgrzewana szyba tylna (oprócz Coupé) – przed 1995 r., od 09.95 pompa powietrza, światło do jazdy dziennej DRL |
| 7 | 10A Przed 1992 r. środki do czyszczenia soczewek reflektorów / od 1993 r. niepodłączone |
| 8 | 7,5A lewe światło postojowe, prawe światło tylne, lewe światło boczne; |
| 9 | 7,5/15A Prawe światło postojowe, prawe światło tylne, oświetlenie tablicy rejestracyjnej, środki do czyszczenia soczewek reflektorów, włącznik światła zewnętrznego (od 1993), matryca doładowania silnika diodowego (od 1996), tablica przyrządów (od 1994), zapalniczka |
| 10 | 7,5A Tylne światło przeciwmgielne |
| 11 | Lewy reflektor świateł mijania 7,5A |
| 12 | Prawy reflektor świateł mijania 7,5A |
| 13 | 7,5A Światło drogowe lewe światło główne/lampa ostrzegawcza świateł drogowych |
| 14 | 7,5A Prawy reflektor świateł drogowych/lampa ostrzegawcza świateł drogowych |
| 15 | 15A Lampka ostrzegawcza poduszki powietrznej SRS, przekaźnik wycieraczek, przekaźnik kombinowany, przełącznik świateł drogowych, pompa płynu do spryskiwaczy, przełącznik podgrzewanej tylnej szyby, czujnik deszczu (od 09.1995), regulacja pasów bezpieczeństwa, lusterka |
| 16 | Zapalniczka 10A, lampka w schowku na rękawiczki, moduł przekaźnika blokady rozrusznika (od 1994 r.) |
| 17 | 20A Przekaźnik odcięcia zapłonu, Odbiornik radiowy (do 08.1995), czujnik kąta pochylenia kolumny kierownicy, niezastrzeżone złącze czytnika, złącze diagnostyczne DLC, moduł diagnostyczny (OBD II), zestaw wskaźników, oświetlenie lusterka kosmetycznego, kierunkowskaz , Alarmy wyłączników awaryjnych, oświetlenie wnętrza |
| 18 | 15A A/C, pomocniczy moduł przekaźnika wentylatora |
| 19 | Światło dzienne 7,5 A DRL, świece zapłonowe, moduł przekaźnika wyłącznika czasowego przed kanałem, moduł podstawowy, lampka ostrzegawcza pasa bezpieczeństwa (od 09.1995) |
| 20 | 10A Moduł sterowania przyciskami klimatyzacji, sprężarka klimatyzacji, przełącznik Kickdown, zawór sterujący przedmuchem |
| 21 | 20A Dysze spryskiwaczy przedniej szyby, podgrzewane lusterka mocy, chłodnica oleju przekładniowego, jednostka sterująca klimatyzacji |
| 22 | 7,5 A do 0,8/1995: wyłącznik zapłonu/rozruchu, system audio, moduł lampki ostrzegawczej pasów bezpieczeństwa, korekcja pozycji bezpieczeństwa, przekaźnik kombinowany, podgrzewane przednie siedzenia, podgrzewane tylne siedzenia, od 09/1995: niepodłączony |
| 23 | Wtryskiwacze 7,5 A, zestaw wskaźników, przełącznik termostatu, przełącznik zapłonu/rozruchu, przełącznik wstępnego żarzenia/rozruchu, przełącznik lampy stopu, górna środkowa lampa stopu |
| 24 | 7,5 A Automatyczne lusterko dzienne/nocne, jednostka podstawowa, zawór sterujący przewietrzaniem, zestaw wskaźników, moduł monitorowania lamp zewnętrznych, oświetlenie wewnętrzne, elektroniczne sprzęgło pompy sterującej wtryskiem powietrza (silnik 603), przełącznik światła stopu, moduł ostrzegawczy pasów bezpieczeństwa, jazda w dzień DRL światło, moduł sterujący silnika (silniki HFM-SFI) |
| 25 | 15A Przerywacz kierunkowskazów/przekaźnik alarmowy, moduł przekaźnika wentylatora, przełącznik otwarcia obwodu rozrusznika/światła wstecznego, światła cofania, zawory elektromagnetyczne zmiany biegów (AT) |
| 26 | 10A Światła przeciwmgielne |
| 27 | Nie połączony |
| 28 | 7,5A Antena automatyczna |
| 29 | 15A Podgrzewany moduł sterowania przednim siedzeniem |
| 30 | 20A Pamięć pozycji fotela lewego i prawego, pamięć parametrów ergonomicznych kierowcy: Regulacja kolumny kierownicy, Regulacja lusterka wstecznego, Elektroniczny system regulacji kolumny kierownicy |
| 31 | 30A Zasilanie tylnego siedzenia typu ławkowego, Tylne lewe siedzenie elektryczne, Tylny zagłówek |
| 32 | 7,5/30A Prawy tylny fotel elektryczny, tylny zagłówek (Coupe) |
| 33 | Nie połączony |
| 34 | 7,5 A Podgrzewany moduł sterujący przedniego siedzenia, podgrzewana tylna szyba, moduł przekaźnikowy (Coupe), przedłużenie pasa bezpieczeństwa |
| 35 | 7,5A/15A Osłona przeciwsłoneczna tylnej szyby, system Comfort |
| 36 | 10A Moduł sterowania przyciskami A/C |
| 37 | 30A Fotel przedni lewy |
| 38 | 30A Fotel przedni lewy |
| 39 | Nie połączony |
| 40 | 30A Zasilanie prawego przedniego siedzenia |
| 41 | 30A Zasilanie prawego przedniego siedzenia |

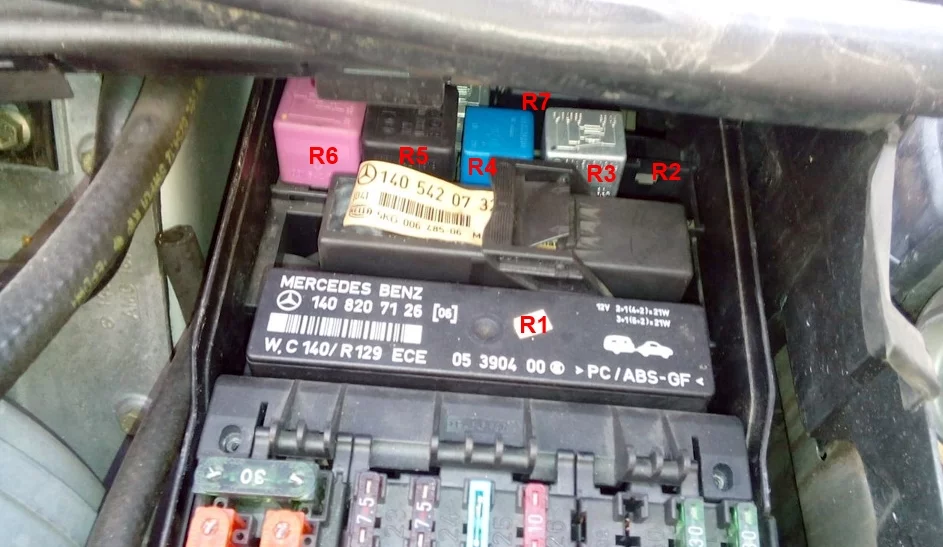

Przekaźniki
Opis
- R1 – Połączony przekaźnik (wycieraczki przedniej szyby, podgrzewana szyba tylna, światła ostrzegawcze i hak holowniczy)
- R2 – Rezerwa
- R3 – Przekaźnik blokady rozrusznika
- R4 – Przekaźnik klaksonowy (sygnał)
- R5 – Presostat wysokiego ciśnienia / pompa powrotna
- R6 – Przekaźnik wyposażenia komfortu
- R7 – Przekaźnik spryskiwacza reflektorów
Dodatkowa skrzynka
Znajduje się po prawej stronie pod kapturem, również zamykany pokrowcem ochronnym.
Mogą występować dodatkowe elementy odpowiedzialne za:
- ESP/moduł sterujący wspomagania kierownicy wrażliwy na prędkość)
- Moduł kontroli trakcji (ASR)
- Moduł sterujący ogrzewaniem przedniego siedzenia (pod prawym tylnym siedzeniem, – nie mylić z modułem sterującym ogrzewaniem tylnego siedzenia, – sprawdź wiązkę przewodów)
- Moduł sterowania skrzynią biegów (TCM)
- Moduł sterujący silnika (ECM ME-SFI)
i inne elementy.
Bagażnik

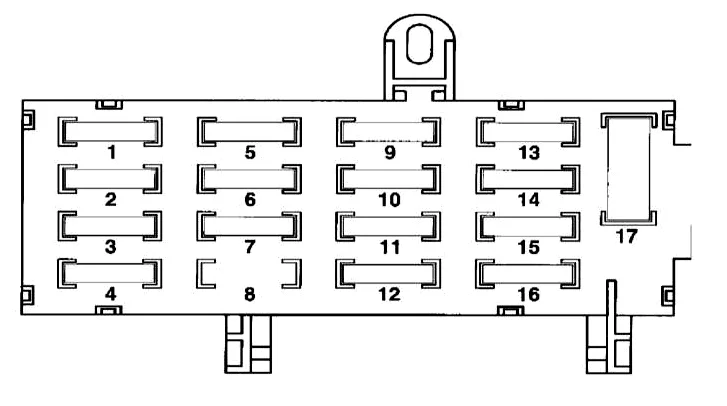

W bagażniku po prawej stronie za tapicerką znajduje się kolejna skrzynka z bezpiecznikami i przekaźnikami.
Opis
| 1 | 15A Tylna klimatyzacja |
| 2 | 7,5 A Moduł sterujący alarmu przeciwkradzieżowego ATA, moduł sterujący pojedynczą blokadą na podczerwień IRCL, moduł przekaźnika blokady rozrusznika (1993), moduł sterujący ogrzewanego tylnego siedzenia |
| 3 | Zapalniczka tylna 20A, pojedynczy zamek, moduł sterujący PSE, samozamykacz drzwi |
| 4 | 7,5A Lusterko wsteczne (do 1994) |
| 5 | Okna elektryczne 30A |
| 6 | Okna elektryczne 30A |
| 7 | 7,5/20A Oświetlenie tylnego lusterka kosmetycznego (do 08.1995), moduł sterujący przedłużeniem pasa bezpieczeństwa (Coupé) |
| 8 | 20A Tylna zapalniczka |
| 9 | Samozamykacz 30A |
| 10 | 7.5A telefon komórkowy |
| 11 | Moduł sterowania szybą elektryczną 20A, oświetlenie bagażnika, tylne światło wewnętrzne, tylne światło do czytania, oświetlenie tylnego otwierania drzwi, moduł sterowania wyposażeniem pneumatycznym (PSE), wewnętrzny przełącznik centralnego zamka |
| 12 | 20A Podgrzewany moduł sterowania tylnym siedzeniem |
| 13 | 30A moduł przekaźnika pompy paliwa |
| 14 | 25A Panel szyberdachu elektryczny |
| 15 | 25A Moduł sterujący alarmu przeciwkradzieżowego ATA, moduł sterujący pojedynczym zamkiem na podczerwień IRCL, tylne zagłówki |
| 16 | Wzmacniacz tunera 30A, wzmacniacz systemu audio, odbiornik radiowy |
| 17 | Ogrzewanie tylnej szyby |
Dwa przekaźniki można zainstalować obok siebie. Lewy to przekaźnik pompy paliwa, a prawy to przekaźnik podgrzewanej tylnej szyby.
Nad skrzynką bezpieczników zainstalowano: moduł sterujący wyposażenia komfortu, a obok niego moduł sterujący systemem antykradzieżowym (nie mylić z modułem sterującym identyfikacji kierowcy, który znajduje się pod tablicą wskaźników na kolumnie kierownicy wspornik podtrzymujący)).
