W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mercedesa-Benz Klasa A W177 i V177 z lat: 2018, 2019, 2020, 2021, 2022, 2023.
Mercedes-Benz Klasa A W177 i V177 to kompaktowy model samochodu produkowany od 2018 roku. W177 to wersja hatchback, a V177 to wersja sedan. Oba modele zostały zaprojektowane z myślą o zapewnieniu komfortu i osiągów, a także ochrony środowiska dzięki zastosowaniu nowoczesnych technologii silnikowych.
W177 i V177 są dostępne z szeroką gamą silników benzynowych i diesla, w tym także z hybrydowymi. W przypadku silników benzynowych, w zależności od wersji, moc waha się od 116 KM do 421 KM, natomiast w przypadku silników diesla od 116 KM do 190 KM. Wszystkie silniki spełniają normy emisji spalin Euro 6d-TEMP.
W177 i V177 zostały wyposażone w wiele nowoczesnych rozwiązań technologicznych, takich jak system multimedialny z ekranem dotykowym, systemy bezpieczeństwa i asysty kierowcy oraz systemy wspomagające prowadzenie pojazdu, takie jak asystent pasa ruchu, asystent parkowania i system automatycznego hamowania w przypadku wykrycia zagrożenia zderzeniem.
W177 i V177 to modele wyposażone w wiele elementów luksusowych, takich jak skórzane fotele, skórzana kierownica, system klimatyzacji, system audio oraz wiele innych funkcjonalności, które zapewniają wysoki poziom komfortu jazdy.
Ampery:
W przypadku amperażu, należy posiłkować się grafikami!

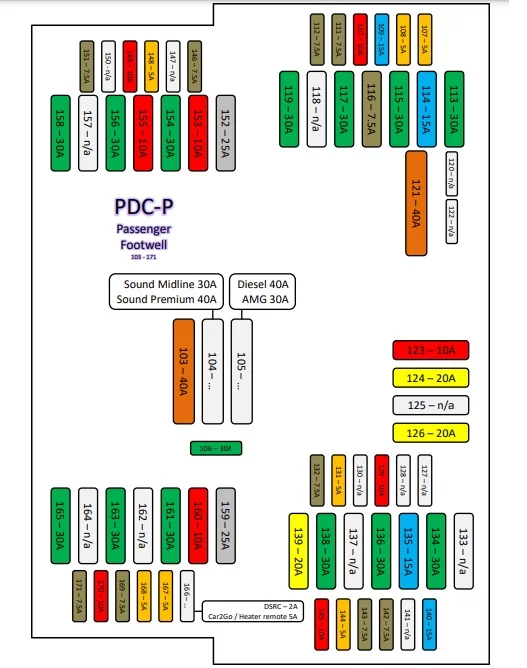

Miejsce na nogi pasażera
| Numer | Opis |
| 101 | |
| 102 | Hybryda |
| 103 | System ogrzewania i klimatyzacji |
| 104 | Radio |
| 105 | Napęd na 4 koła, AMG;
Silnik Diesel. |
| 106 | Centralny zamek |
| 107 | Distronic;
FCW. |
| 108 | System wzywania pomocy |
| 109 | MBUX;
Nawigacja; Kierownica. |
| 110 | Diagnostyka |
| 111 | Klaster instrumentów |
| 112 | Pasy bezpieczeństwa;
Poduszki powietrzne. |
| 113 | Przesuwany dach |
| 114 | Regulacja przepustnicy |
| 115 | Pasy bezpieczeństwa;
Poduszki powietrzne. |
| 116 | Fotel kierowcy;
Fotel pasażera. |
| 117 | Środkowa konsola lub gniazdo 115/230V |
| 118 | |
| 119 | Pasy bezpieczeństwa;
Poduszki powietrzne. |
| 120 | |
| 121 | Ogrzewanie tylnej szyby |
| 122 | |
| 123 | Gniazdo zasilania;
USB. |
| 124 | Zapalniczka;
Przednie gniazdo zasilania. |
| 125 | Gniazdo zasilania;
USB. |
| 126 | |
| 127 | |
| 128 | |
| 129 | Alarm |
| 130 | |
| 131 | Radio |
| 132 | Elektroniczna blokada zapłonu;
Blokada kierownicy. |
| 133 | |
| 134 | Napęd na 4 koła, AMG. |
| 135 | Silnik Diesel |
| 136 | Fotel kierowcy;
Fotel pasażera |
| 137 | |
| 138 | Fotel kierowcy;
Fotel pasażera |
| 139 | Napęd na 4 koła, AMG. |
| 140 | Moduł kontroli pod sufitem |
| 141 | |
| 142 | Obrotowy włącznik światła |
| 143 | System ogrzewania i klimatyzacji;
Panel sterowania. |
| 144 | Panel sterowania;
MBUX; Nawigacja; Kierownica. |
| 145 | MBUX;
Nawigacja; Kierownica. |
| 146 | MBUX;
Nawigacja; Kierownica. |
| 147 | |
| 148 | MBUX;
Nawigacja; Kierownica. |
| 149 | Napęd na 4 koła, AMG. |
| 150 | |
| 151 | Hybryda |
| 152 | Klaster instrumentów;
MBUX; Nawigacja; Kierownica; Radio. |
| 153 | Hybryda |
| 154 | Funkcje drzwi |
| 155 | Hybryda |
| 156 | Funkcje drzwi |
| 157 | |
| 158 | CBC;
SAM; Oświetlenie zewnętrzne; Światła awaryjne. |
| 159 | Pompa paliwa |
| 160 | Elektroniczna blokada zapłonu;
Blokada kierownicy. |
| 161 | Funkcje drzwi |
| 162 | |
| 163 | Funkcje drzwi |
| 164 | |
| 165 | CBC;
SAM; Oświetlenie zewnętrzne; Światła awaryjne. |
| 166 | System ogrzewania i klimatyzacji;
ETC; Czytnik kart DSRC (Japonia). |
| 167 | Centralny zamek;
Monitorowanie ciśnienia w oponach (TPMS). |
| 168 | MBUX;
Nawigacja; Kierownica. |
| 169 | Distronic;
FCW; Oświetlenie zewnętrzne; Światła awaryjne; MBUX; Nawigacja; Kierownica. |
| 170 | Zapalniczka;
Przednie gniazdo zasilania; MBUX; Nawigacja; Kierownica. |
| 171 | System Parktronic |
Komora silnika
| Numer | Opis |
| 1 | |
| 2 | |
| 3 | |
| 4 | |
| 5 | |
| 6 | |
| 7 | |
| 8 | |
| 9 | |
| 10 | |
| 11 | |
| 12 | |
| 13 | |
| 14 | |
| 15 | |
| 16 | |
| 17 | |
| 18 | |
| 19 | |
| 20 | |
| 21 | CBC;
SAM; Reflektory. |
| 22 | Reflektory |
| 23 | ESP;
Hamulec postojowy. |
| 24 | ESP;
Hamulec postojowy. |
| 25 | |
| 26 | Elektronika silnika |
| 27 | Diagnostyka;
Elektronika silnika. |
| 28 | Elektronika silnika |
| 29 | Silnik Diesel;
Elektronika silnika. |
| 30 | Hybryda;
Elektronika silnika. |
| 31 | Hybryda;
Elektronika silnika. |
| 32 | |
| 33 | |
| 34 | |
| 35 | |
| 36 | |
| 37 | |
| 38 | |
| 39 | |
| 40 | CBC;
SAM; Reflektory. |
| 41 | Elektronika silnika |
| 42 | CBC;
SAM; Klakson. |
| 43 | Automatyczna skrzynia biegów;
Elektronika silnika. |
| 44 | |
| 45 | Automatyczna skrzynia biegów |
| 46 | Hybryda |
| 47 | Distronic;
FCW. |
| 48 | Reflektory |
| 49 | Automatyczna skrzynia biegów |
| 50 | Hybryda |
| 51 | Automatyczna skrzynia biegów |
| 52 | System ogrzewania i klimatyzacji |
| 53 | Hybryda |
| 54 | Elektronika silnika |
| 55 | Elektronika silnika |
| 56 | Elektronika silnika |
| 57 | Automatyczna skrzynia biegów;
Hybryda; Silnik Diesel. |
| 58 | |
| 59 | |
| 60 | |
| 61 | Hybryda |
| 62 | |
| 62 | |
| 63 | CBC;
SAM; Hybryda. |
| 64 | Reflektory |
| 65 | Szkoła jazdy |
| 66 | Hybryda |
| 67 | Silnik Diesel |
| 68 | CBC;
SAM. |
| 69 | Elektronika silnika |
| 70 | Distronic;
FCW. |
| 71 | Elektronika silnika |
| 72 | ESP;
Hamulec postojowy. |
| 73 | Rozrusznik |
| 74 | Rozrusznik |
| 75 | Rozrusznik |
| 76 | Hybryda |
| 77 | |
| 78 | ESP;
Hamulec postojowy; Hybryda. |
Bagażnik
| Numer | Opis |
| 201 | Gniazdo zasilania, bagażnik;
Taxi. |
| 202 | Hak holowniczy |
| 203 | |
| 204 | |
| 205 | Taxi |
| 206 | |
| 207 | Taxi |
| 208 | Hak holowniczy |
| 209 | Hak holowniczy |
| 210 | Hak holowniczy |
| 211 | Hak holowniczy |
| 212 | |
| 213 | |
| 214 | |
| 215 |
