W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mercedesa-Benz CLS W218 i X218 z lat: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Mercedes-Benz CLS W218 i X218 to kolejna generacja luksusowego samochodu klasy premium, który był produkowany w latach 2011-2018. Oto kilka cech charakterystycznych tych modeli:
- Design: CLS W218 i X218 charakteryzują się wyjątkowym i nowoczesnym designem „czterodrzwiowego coupe”. Mają smukłą sylwetkę, opadającą linię dachu i dynamiczne proporcje, które nadają im sportowy i ekskluzywny wygląd. Z przodu wyróżniają się charakterystyczną atrapą chłodnicy marki oraz agresywnie stylizowanymi reflektorami.
- Wnętrze: Kabina CLS W218 i X218 oferuje przestronne i luksusowe wnętrze. Wykończenie wykonane jest z wysokiej jakości materiałów, a ergonomiczne siedzenia zapewniają wygodę podczas podróży. Wnętrze jest również wyposażone w zaawansowane systemy multimedialne i technologie, które podnoszą komfort i dostępność informacji dla kierowcy i pasażerów.
- Silniki: CLS W218 i X218 oferują różne jednostki napędowe, w tym benzynowe i wysokoprężne silniki. W zależności od wybranego modelu, dostępne są również wersje AMG o jeszcze większej mocy i osiągach. Silniki te zapewniają dynamiczną jazdę i imponujące przyspieszenie.
- Wydajność: CLS W218 i X218 są wyposażone w zaawansowane systemy napędowe i układy jezdne, które gwarantują doskonałą wydajność. Dzięki temu samochody te zapewniają płynną jazdę, precyzyjne prowadzenie i komfort zarówno na długich trasach, jak i w mieście.
- Technologie i bezpieczeństwo: Mercedes-Benz CLS W218 i X218 oferują szeroki zakres zaawansowanych technologii i systemów bezpieczeństwa. Wśród nich znajdują się systemy wspomagające utrzymanie pasa ruchu, kontrola stabilności, tempomat adaptacyjny, asystent parkowania, systemy ostrzegania o niebezpieczeństwie zderzenia i wiele innych, które podnoszą bezpieczeństwo i komfort jazdy.
Mercedes-Benz CLS W218 i X218 to luksusowe samochody, które wyróżniają się swoim wyjątkowym designem, wysoką wydajnością i zaawansowanymi technologiami. Są to idealne pojazdy dla tych, którzy poszukują kombinacji luksusu, sportowego charakteru i innowacyjnych rozwiązań technologicznych.
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
CLS220, CLS250, CLS350, CLS400, CLS500, CLS63

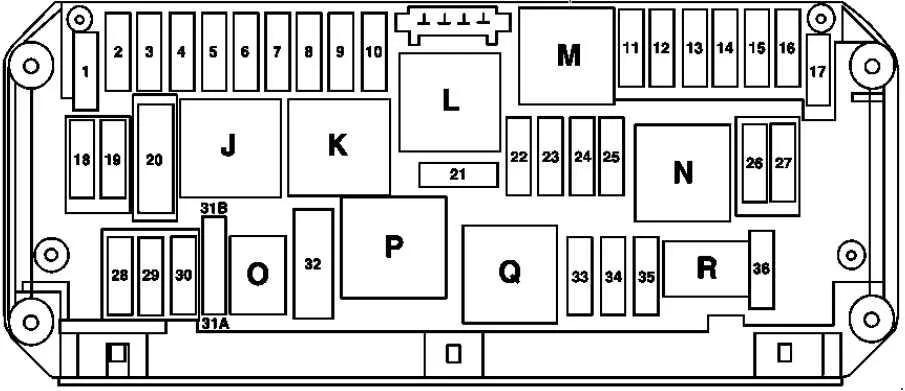

Skrzynka bezpieczników w komorze silnika
Skrzynka bezpieczników znajduje się w komorze silnika (po lewej stronie).
Numer | Opis | Ampery [A] |
---|---|---|
1 | Jednostka sterująca elektronicznym programem stabilizacji toru jazdy;
Jednostka sterująca elektronicznym programem stabilizacji toru jazdy Premium; Silnik dmuchawy; Regulator dmuchawy. |
25 |
2 | Sterownik lewych drzwi przednich | 30 |
3 | Sterownik prawych drzwi przednich | 30 |
4 | Obowiązuje z silnikiem 157:
Jednostka sterująca układu paliwowego |
20 |
5 | Zestaw wskaźników;
Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnikowym; Przełącznik świateł zewnętrznych. |
7,5 |
6 | Obowiązuje dla silnika Diesla:
jednostka sterująca CDI; Obowiązuje dla silnika benzynowego: jednostka sterująca ME-SFI. |
10 |
7 | Przekaźnik obwodu rozrusznika 50 | 20 |
8 | Jednostka sterująca dodatkowego systemu przytrzymującego | 7,5 |
9 | Gniazdo konsoli środkowej | 15 |
10 | Silnik wycieraczek;
Przełączany przez przekaźnik nagrzewnicy pozycji parkowania wycieraczek: Nagrzewnica pozycji parkowania wycieraczek. |
30 |
11 | Wyświetlacz Audio/COMAND;
Panel sterowania Audio/COMAND. |
7,5 |
12 | Jednostka sterująca i sterująca automatycznej klimatyzacji;
Górna jednostka sterująca panelu sterowania; Przycisk trybu automatycznej skrzyni biegów; Grupa przycisków zawieszenia. |
7,5 |
13 | Jednostka sterująca modułu kolumny kierownicy;
Kamera wielofunkcyjna; Stereofoniczna kamera wielofunkcyjna. |
7,5 |
14 | Jednostka sterująca elektronicznym programem stabilizacyjnym;
Jednostka sterująca elektronicznego programu stabilizacyjnego Premium. |
7,5 |
15 | Jednostka sterująca dodatkowego systemu przytrzymującego | 7,5 |
16 | Obowiązuje z silnikiem 157:
INTERFEJS BEZPOŚREDNIEGO WYBORU |
5 |
17 | Elektryczny szklany dach uchylno-przesuwny:
Jednostka sterująca panelu sterowania napowietrznego. |
30 |
18 | Zegar analogowy;
Przekaźnik rezerwowy. |
7,5 |
19 | Elektroniczna jednostka sterująca stacyjką | 20 |
20 | Jednostka sterująca elektronicznym programem stabilizacyjnym;
Jednostka sterująca elektronicznego programu stabilizacyjnego Premium. |
40 |
21 | Wyłącznik świateł hamowania;
Włącznik lampki w schowku na rękawiczki; Rozpoznawanie zajętości przedniego siedzenia pasażera i ACSR; Jednostka sterująca systemu wykrywania ciężaru (WSS). |
7,5 |
22 | Silnik wentylatora do silnika spalinowego i klimatyzacji ze zintegrowanym sterowaniem;
Obowiązuje dla silnika wysokoprężnego: Jednostka sterująca CDI; Tuleja złącza, obwód 87; Obowiązuje dla silnika benzynowego: Jednostka sterująca ME-SFI; Tuleja złącza, obwód 87 M2e; Obowiązuje z silnikiem 276: Siłownik żaluzji chłodnicy. |
15 |
23 | Obowiązuje dla silnika benzynowego:
Tuleja złącza, obwód 87 M1i; Obowiązuje dla silnika Diesla: Jednostka sterująca CDI; Tuleja złącza, obwód 87. |
20 |
24 | Obowiązuje dla silnika wysokoprężnego:
Tuleja złącza, obwód 87; Obowiązuje dla silnika 157, 276, 278: Tuleja złącza, obwód 87 M1e. |
15 |
25 | Dotyczy silnika Diesla:
Czujnik tlenu przed katalizatorem; Dotyczy silnika benzynowego: Jednostka sterująca ME-SFI. |
15 |
26 | Radio;
Radio z systemem autopilota; Jednostka sterująca COMAND. |
20 |
27 | Obowiązuje dla silnika benzynowego:
Jednostka sterująca ME-SFI; Obowiązuje dla silnika wysokoprężnego: Jednostka sterująca CDI; Elektroniczna jednostka sterująca stacyjki. |
7,5 |
28 | Klaster instrumentów | 7,5 |
29 | Prawa lampa przednia | 10 |
30 | Lewa lampa przednia | 10 |
31A | Przełączane przez przekaźnik klaksonu:
Lewy klakson fanfary; Prawy klakson fanfary. |
15 |
31B | Przełączane przez przekaźnik klaksonu:
Lewy klakson fanfary; Prawy klakson fanfary. |
15 |
32 | Przekaźnik wtórnego wtrysku powietrza | – |
33 | W pełni zintegrowany sterownik sterowania transmisją | 10 |
34 | Jednostka sterująca układu paliwowego | 7,5 |
35 | Zapasowy | – |
36 | Sterownik Night View Assist;
Sterownik elektryczny DISTRONIC. |
7,5 |
Przekaźnik | ||
J | Obwód 15 przekaźnik | |
K | Przekaźnik zacisku 15R | |
L | Przekaźnik ogrzewania postojowego wycieraczek | |
M | Przekaźnik obwodu rozrusznika 50 | |
N | Obwód silnika 87 przekaźnik | |
O | Przekaźnik klaksonowy | |
P | Zapasowy | |
Q | Przekaźnik rezerwowy | |
R | Obwód podwozia 87 przekaźnik |

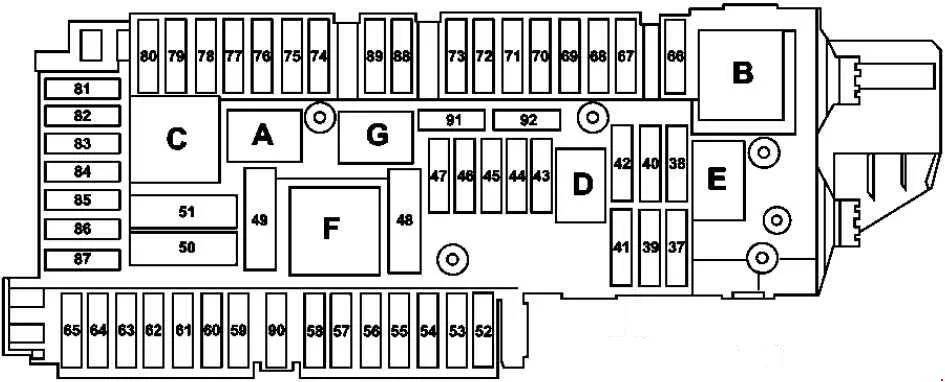

Skrzynka bezpieczników przedziału bagażowego
Znajduje się po prawej stronie bagażnika, za pokrywą.
Numer | Opis | Ampery [A] |
---|---|---|
37 | Fotel kierowcy Elektromagnes NECK-PRO zagłówka;
Przedni fotel pasażera Elektromagnes NECK-PRO zagłówka. |
7,5 |
38 | Shooting brake:
Podłączony przez przekaźnik wycieraczki szyby tylnej klapy: Silnik wycieraczki tylnej klapy. |
15 |
39 | Obowiązuje dla pojazdów z kierownicą po lewej stronie:
Jednostka sterująca lewych drzwi tylnych; Obowiązuje dla pojazdów z kierownicą po prawej stronie: Jednostka sterująca lewych drzwi przednich. |
30 |
40 | Zapasowy | – |
41 | Dotyczy pojazdów z kierownicą po lewej stronie:
Sterownik prawych drzwi przednich; Dotyczy pojazdów z kierownicą po prawej stronie: Sterownik prawych drzwi tylnych. |
30 |
42 | Jednostka sterująca układu paliwowego | 25 |
43 | Obowiązuje do 31.08.2014:
Moduł komunikacyjny usług telematycznych (Informacje o ruchu na żywo); Obowiązuje od 01.09.2014: Jednostka sterująca czujnika ciśnienia w oponach. |
7,5 |
44 | Przełącznik regulacji przedniego fotela pasażera | 30 |
45 | Przełącznik regulacji fotela kierowcy | 30 |
46 | Syrena alarmowa (monitorowanie wnętrza)
Zabezpieczenie wnętrza i jednostka sterująca zabezpieczenia przed odholowaniem (monitorowanie wnętrza); Coupe: M 1, AM, CL [ZV] i wzmacniacz anteny KEYLESS-GO; Shooting brake: Wzmacniacz anteny tylnej szyby 1; Obowiązuje z silnikiem 157, 276 , 278 i wersja USA: Przekaźnik pompy cyrkulacyjnej chłodziwa. |
7,5 |
47 | Zapasowy | – |
48 | Zapasowy | – |
49 | Coupe:
Przełączony przez przekaźnik ogrzewania tylnej szyby: Ogrzewanie tylnej szyby; Shooting Brake: Przełączony przez przekaźnik ogrzewania tylnej szyby: Wzmacniacz anteny tylnej szyby 1. |
40 |
50 | Prawy przedni odwracalny zwijacz napięcia awaryjnego | 50 |
51 | Lewy przedni odwracalny zwijacz napięcia awaryjnego | 50 |
52 | Zapasowy | – |
53 | Jednostka sterująca rozpoznawania przyczepy | 30 |
54 | Jednostka sterująca rozpoznawania przyczepy | 15 |
55 | Zapasowy | – |
56 | Gniazdo przyczepy | 15 |
57 | Jednostka sterująca rozpoznawania przyczepy | 25 |
58 | Jednostka sterująca rozpoznawania przyczepy | 25 |
59 | Lewy przedni zderzak Czujnik DISTRONIC (DTR);
Prawy przedni zderzak Czujnik DISTRONIC (DTR); Czujnik radarowy lewego tylnego zderzaka (Active Blind Spot Assist); Prawy tylny zderzak radarowy (Active Blind Spot Assist); Inteligentny czujnik radarowy lewego tylnego zderzaka (Blind Spot Assist); Inteligentny czujnik radarowy prawego tylnego zderzaka (asystent martwego punktu). |
7,5 |
60 | Wielokonturowa pompa pneumatyczna z siedziskiem | 7,5 |
60 | Aktywna pompa pneumatyczna z wielokonturowym siedziskiem | 30 |
61 | Coupe:
Sterownik pokrywy bagażnika (KDS); Shooting brake: Sterownik klapy podnoszonej. |
40 |
62 | Jednostka sterująca fotela kierowcy | 25 |
63 | Jednostka sterująca ogrzewaniem tylnego siedzenia | 25 |
64 | Jednostka sterująca przedniego fotela pasażera | 25 |
65 | Do 31.05.2012: Sterownik ogrzewania kierownicy Stan na 01.06.2012: Sterownik modułu rury kolumny kierownicy |
7,5 |
66 | Silnik dmuchawy tylnej | 7,5 |
67 | Jednostka sterująca wzmacniacza systemu dźwiękowego | 40 |
68 | Jednostka sterująca AIRmatic | 15 |
69 | Wzmacniacz tylnego głośnika basowego | 25 |
70 | Jednostka sterująca monitora ciśnienia w oponach;
Obowiązuje od 01.09.2014 z silnikiem 157, 276, 278 bez wersji USA: Przekaźnik pompy obiegowej płynu chłodzącego. |
5 |
71 | Gniazdo wewnętrzne pojazdu, przód | 15 |
72 | Gniazdo przestrzeni ładunkowej | 15 |
73 | Obowiązuje z silnikiem 157:
Jednostka sterująca trybu skrzyni biegów; Nagrzewnica stacjonarna: Odbiornik zdalnego sterowania nagrzewnicą stacjonarną. |
5 |
74 | Jednostka sterująca KEYLESS-GO;
Obowiązuje od 01.09.2014: Zespół lampy przedniej lewy, Zespół lampy przedniej prawy. |
15 |
75 | Grzałka stacjonarna;
Obowiązuje od 01.09.2014: Zespół lampy lewy przedni, Zespół lampy prawy przedni. |
20 |
76 | Gniazdo tylnej konsoli środkowej | 15 |
77 | Jednostka sterująca systemu pomiaru masy (WSS);
Procesor nawigacji. |
7,5 |
78 | Jednostka sterująca interfejsu multimedialnego | 7,5 |
79 | Jednostka sterująca systemu czujników wideo i radarowych Obowiązuje od 01.09.2014 z pakietem wspomagania jazdy Plus:Jednostka sterująca czujników radarowych, Jednostka sterująca bramy podwozia. |
5 |
80 | Jednostka sterująca systemu parkowania | 5 |
81 | Wzmacniacz / kompensator anteny systemu telefonii komórkowej;
Złącze elektryczne telefonu komórkowego. |
5 |
82 | Regulator dmuchawy lewego przedniego siedzenia;
Regulator dmuchawy prawego przedniego siedzenia. |
7,5 |
83 | Kamera cofania; Procesor nawigacji; Jednostka sterująca systemu połączeń alarmowych. |
7,5 |
84 | Sterownik kamera cofania;
Moduł zasilania kamery cofania; Kamera SDAR; Sterownik Digital Audio Broadcasting. |
5 |
85 | Tuner telewizyjny (analogowy/cyfrowy); Tuner telewizji cyfrowej. |
7,5 |
86 | Zapasowy | – |
87 | Jednostka sterująca systemu połączeń alarmowych Obowiązuje do 31.08.2014 z silnikiem 157, 276, 278 bez wersji dla USA: Przekaźnik pompy cyrkulacyjnej chłodziwa; Obowiązuje do 31.05.2016 z Live Traffic Information lub systemem połączeń alarmowych eCall Europe: Moduł komunikacyjny usług telematycznych; Obowiązuje od 01.06 .2016:Jednostka sterująca HERMES; Obowiązuje od 01.06.2016 z telefonią Comfort i zdalnym sterowaniem nagrzewnicy stacjonarnej: Przełącznik antenowy do telefonu i nagrzewnicy stacjonarnej. |
7,5 |
88 | Inteligentny moduł serwo dla DIRECT SELECT | 15 |
89 | Jednostka sterująca rozpoznawania przyczepy Obowiązuje z silnikiem 157:Jednostka sterująca układu paliwowego. |
30 |
90 | Zapasowy | – |
91 | Zapasowy | – |
92 | Jednostka sterująca KEYLESS-GO | 15 |
Przekaźnik | ||
A | Obwód 15 przekaźnik | |
B | Obwód przekaźnika 15R (1) | |
C | Podgrzewany przekaźnik tylnej szyby | |
D | Dotyczy silnika wysokoprężnego: Przekaźnik pompy paliwa | |
E | Shooting brake:
Przekaźnik wycieraczki szyby podnoszonej; Elektrycznie regulowane przednie fotele Pakiet pamięci: Przekaźnik regulacji fotela. |
|
G | Obwód przekaźnika 15R (2) |
Przednia skrzynka bezpieczników wstępnych

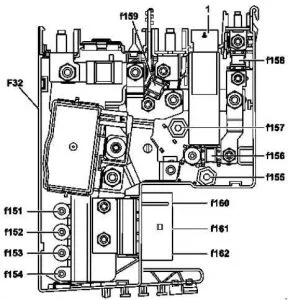

Bez ECO start/stop

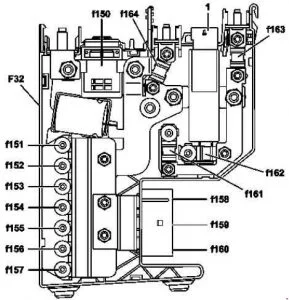

ECO start/stop
Numer | Ampery [A] | Opis |
150 | – | Funkcja ECO start/stop:
Pyrofuse 150. |
151 | 60 | Elektryczna jednostka sterująca wspomaganiem kierownicy |
152 | 60 | Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika |
153 | 100 | – |
154 | 100 | Silnik wentylatora do silnika spalinowego i klimatyzacji ze zintegrowanym sterowaniem (M4 / 7) |
155 | 150 | Dotyczy silnika wysokoprężnego:
Wzmacniacz nagrzewnicy PTC. |
156 | – | – |
157 | 150 | Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika |
158 | 50 | Obowiązuje dla pojazdów z kierownicą po lewej stronie:
Regulator dmuchawy; Dotyczy pojazdów z kierownicą po prawej stronie bez DISTRONIC PLUS lub bez silnika 157: Elektroniczna jednostka sterująca programem stabilności; Obowiązuje w pojazdach z kierownicą po prawej stronie z DISTRONIC PLUS lub z silnikiem 157: Elektroniczna kontrola programu stabilności Premium jednostka. |
159 | 50 | Dotyczy pojazdów z kierownicą po prawej stronie bez DISTRONIC PLUS lub bez silnika 157:
Elektroniczna jednostka sterująca programem stabilizacji toru jazdy; Dotyczy pojazdów z kierownicą po prawej stronie z DISTRONIC PLUS lub z silnikiem 157: Elektroniczna jednostka sterująca Premium Electronic Stability Program. |
160 | 60 | Przekaźnik AlRmatic |
161 | – | – |
162 | 100 | Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika |
163 | 150 | Bez funkcji ECO start/stop:
Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnikowym. |
164 | 100 | Bez ECO start/stop:
Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnikowym. |
Przekaźnik pompy obiegowej chłodziwa
Przekaźnik AIRMATIC
Panel bezpieczników tablicy rozdzielczej
Opis | Ampery [A] |
Chroni połączenie między dodatkowym akumulatorem a elektroniczną jednostką sterującą blokady zapłonu i przednią jednostką sterującą SAM (dla silnika 276 od 01.09.2014 lub z silnikiem 274) | 5 |
Dodatkowy przekaźnik akumulatora i bezpiecznik
Numer | Opis |
F96 | Dodatkowy bezpiecznik 30 w obwodzie akumulatora |
K114 | Dodatkowy przekaźnik akumulatora z funkcją ECO start/stop |
