Mercedes-Benz CLS W219 (2004-2010) – schematy bezpieczników i przekaźników

Mercedes-Benz CLS W219 (2004-2010) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mercedesa-Benz CLS W219 z lat: 2004, 2005, 2006, 2007, 2008, 2009, 2010.

Mercedes-Benz CLS W219 to luksusowy samochód klasy premium, który był produkowany w latach 2004-2010. Oto kilka cech charakterystycznych tego modelu:

  1. Design: CLS W219 wyróżnia się swoim unikalnym designem „czterodrzwiowego coupe”. Ma smukłą sylwetkę z opadającą linią dachu i dynamiczne proporcje, co nadaje mu sportowy i elegancki wygląd. Charakteryzuje się również charakterystycznym przodem z charakterystyczną atrapą chłodnicy marki oraz agresywnie stylizowanymi reflektorami.
  2. Wnętrze: Kabina CLS W219 oferuje luksusowe i przestronne wnętrze. Wykończenie wykonane jest z najwyższej jakości materiałów, a ergonomiczne siedzenia zapewniają wygodę podczas długich podróży. Samochód jest również wyposażony w zaawansowane systemy multimedialne i technologie, które podnoszą komfort i dostępność informacji dla kierowcy i pasażerów.
  3. Silniki: CLS W219 oferuje różne jednostki napędowe, w tym benzynowe i wysokoprężne silniki. Możliwe są również wersje AMG o jeszcze większej mocy i osiągach. Silniki te charakteryzują się wysoką dynamiką i płynną pracą.
  4. Wydajność: CLS W219 oferuje doskonałe osiągi i wydajność dzięki zaawansowanym systemom napędowym i układom jezdnym. Dzięki temu samochód zapewnia komfortową jazdę zarówno na długich trasach, jak i w miejskiej dżungli.
  5. Technologie i bezpieczeństwo: Mercedes-Benz CLS W219 jest wyposażony w zaawansowane systemy bezpieczeństwa i asystencji kierowcy. Wśród nich znajdują się systemy wspomagające utrzymanie pasa ruchu, kontrola stabilności, tempomat adaptacyjny, system monitorowania martwego pola i wiele innych, które zapewniają wyższy poziom bezpieczeństwa i komfortu.

Mercedes-Benz CLS W219 to elegancki i luksusowy samochód, który łączy w sobie sportowe osiągi, wyjątkowy design i zaawansowane technologie. Jest to idealny wybór dla tych, którzy poszukują luksusowego pojazdu o unikalnym charakterze i doskonałej dynamice jazdy.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

CLS280, CLS300, CLS320, CLS350, CLS500, CLS55, CLS63



Skrzynka bezpieczników w bagażniku

Mercedes-Benz CLS W219 (2004-2010) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 30 Przełącznik częściowej regulacji fotela pasażera z przodu;

Przełącznik częściowo elektrycznej regulacji fotela kierowcy (stan na 2007 r.);

Sterownik regulacji przedniego siedzenia po stronie kierowcy z pamięcią.

2 30 Przełącznik częściowo elektrycznej regulacji siedzenia kierowcy;

Przełącznik częściowo elektrycznej regulacji siedzenia pasażera (stan na 2007 r.);

Jednostka sterująca regulacją przedniego siedzenia po stronie pasażera z pamięcią.

3 7,5 TPM [RDK] (monitor ciśnienia w oponach);

Jednostka sterująca PTS (Parktronic);

Procesor nawigacji;

Tuner kombinowany TV (analogowy / cyfrowy).

4 20 Z wyjątkiem silnika 156.983 (CLS 55 AMG) i silnika 272.985:

Pompa paliwa jest zabezpieczona przez przekaźnik pompy paliwa.

7,5 Dotyczy silnika 113.990 (CLS 55 AMG):

Pompa obiegowa chłodnicy powietrza doładowującego jest zabezpieczona przez przekaźnik pompy obiegowej chłodnicy powietrza doładowującego.

5 Zapasowy przekaźnik 2
6 40 Jednostka sterująca bramki audio
7 15 Przekaźnik tylnej wycieraczki
8 7,5 Lewy wzmacniacz antenowy;

Klakson;

Sygnał alarmu z dodatkowym akumulatorem

ATA [EDW] czujnika nachylenia.

9 25 Jednostka sterująca panelu sterowania podwieszanego
10 40 Ogrzewana szyba tylna
11 20
12 15 Wersja USA:

gniazdo bagażnika

13 15 Gniazdo wewnętrzne
14
15 10 Silnik klapki wlewu paliwa CL [ZV]
16 20 HS [SIH] i jednostka sterująca wentylacją fotela
17 20
18 20
19 20 Wielokonturowa pompa pneumatyczna z siedziskiem
20 7,5 Przekaźnik rolety tylnej szyby
Przekaźniki
A Przekaźnik pompy paliwa  (z wyjątkiem 113.990 (CLS 55 AMG), 156.983 (CLS 63 AMG), 272.985)
Przekaźnik pompy obiegowej chłodnicy powietrza doładowującego  (113.990 (CLS 55 AMG))
B Przekaźnik 2, zacisk 15R
C Zapasowy przekaźnik 2
D Zapasowy
E Podgrzewany przekaźnik tylnej szyby
F Przekaźnik 1, zacisk 15R
G Przekaźnik zmiany polaryzacji korka wlewu paliwa 1
H. Przekaźnik zmiany polaryzacji korka wlewu paliwa 2

Panel bezpieczników tablicy rozdzielczej

Mercedes-Benz CLS W219 (2004-2010) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
21 30 Sterownik prawych tylnych drzwi
22 30 Sterownik prawych drzwi przednich
23 30 Jednostka sterująca regulacją przedniego siedzenia po stronie pasażera z pamięcią
24 25 Moduł tylny Jednostka sterująca Keyless Go;

Lewe tylne drzwi Jednostka sterująca Keyless Go;

Prawe tylne drzwi Jednostka sterująca Keyless Go.

25 20 Stacjonarna nagrzewnica (STH)
5 Dodatkowo zabezpieczony bezpiecznikiem poliswitchowym dla nagrzewnicy stacjonarnej: odbiornik radiowego pilota STH
26 7,5 Zmieniarka CD
27 Zapasowy
28 15 Radio
5 Panel sterowania radiowego i jednostka nawigacyjna;

Jednostka obsługi, wyświetlacz i sterownik COMAND.

29 7,5 Moduł kolumny kierownicy;

Obrotowy włącznik świateł;

Sterownik EIS [EZS].

30 7,5 Złącze łącza danych
31 5 Centrala sterująca górnej konsoli;

Przekaźnik wyłączający obciążenia przerywane (do 2007 r.).

32 30 Sterownik lewych tylnych drzwi
33 30 Sterownik lewych drzwi przednich
34 30 Jednostka sterująca regulacją przedniego siedzenia po stronie kierowcy, z pamięcią
35 5 Jednostka sterująca WSS (Weight Sensing System)
36 25 HS [SIH] i jednostka sterująca wentylacją siedzenia;

Prawa jednostka sterująca SAM.

37 15 AIRmatic z jednostką sterującą ADS
38 7,5 Przekaźnik zagłówków NECK-PRO
39 5 Dolny panel sterowania
40 10 HS [SIH] i jednostka sterująca wentylacją fotela
41 5 Centralna jednostka sterująca bramą
42 7,5 Jednostka sterująca ME-SFI [ME];

Jednostka sterująca SAM po stronie kierowcy z modułem bezpiecznikowym i przekaźnikowym.

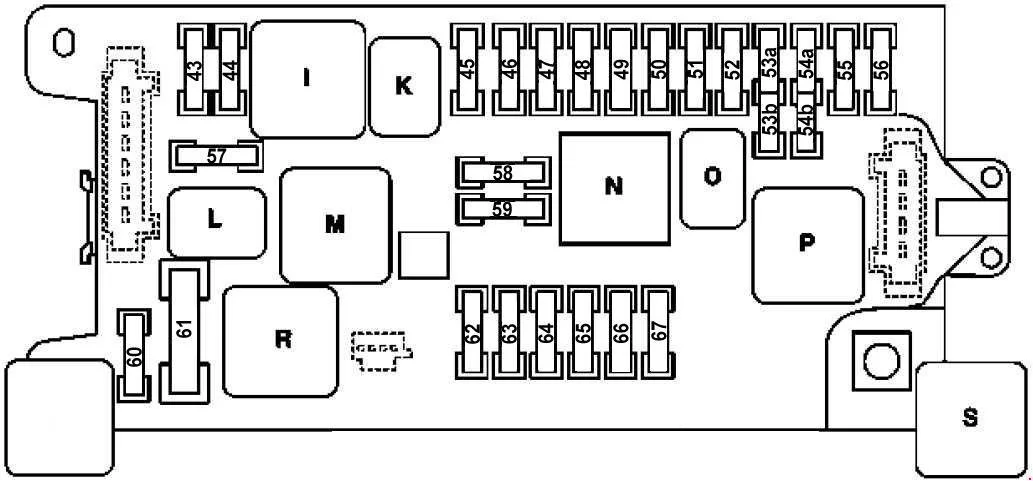

Skrzynka bezpieczników w komorze silnika

Mercedes-Benz CLS W219 (2004-2010) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
43 15 Dotyczy M156, M272, M273:

Jednostka sterująca ME-SFI [ME];

Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika;

Dotyczy M642:

Jednostka sterująca CDI;

Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnikowym;

Dotyczy M113:

ME-SFI [ME ] jednostka sterująca;

Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnikowym;

Przekaźnik pompy paliwa;

Przekaźnik wtrysku powietrza.

44 15 Obowiązuje dla M642:

Jednostka sterująca CDI

45 7,5 AIRmatic z jednostką sterującą ADS
46 7,5 Automatyczna 5-biegowa skrzynia biegów (NAG):

Jednostka sterująca ETC [EGS];

7-biegowa automatyczna skrzynia biegów:

Elektryczna jednostka sterująca (VGS).

47 5 Jednostka sterująca ESP
48 7,5 Jednostka sterująca systemami przytrzymującymi
49 7,5 Lewy przedni odwracalny zwijacz napięcia awaryjnego (od 2007 r.);

Prawy przedni odwracalny zwijacz napięcia awaryjnego (od 2007 r.);

Jednostka sterująca systemów bezpieczeństwa (do 2007 r.);

Zajęty przedni fotel pasażera i czujnik rozpoznawania fotelika dziecięcego (do 2007 r.);

Zagłówki NECK-PRO przekaźnik (2006).

50 5 Punkt separacji zasilania VICS
51 5
52 7,5 Oświetlenie schowka na rękawiczki z przełącznikiem;

Zestaw wskaźników;

Obrotowy przełącznik świateł;

Reflektor bi-ksenonowy:

Jednostka sterująca regulacją zasięgu reflektorów.

53a 15 Przekaźnik klaksonu
53b 15 Przekaźnik klaksonu
54a 15 Podświetlana zapalniczka
54b 15 Podświetlana zapalniczka
55 7,5 Punkt separacji zasilania ICS
56 40 Silnik wycieraczek
57 25 Dotyczy M156, M272, M273:
Jednostka sterująca ME-SFI [ME];
Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika;
Dotyczy silnika M642:
Jednostka sterująca CDI;
Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźników.
58 15 Zawór sterujący przedmuchu (do 2007 r.);

Dotyczy silnika 272:

AAC ze zintegrowanym sterowaniem dodatkowym silnikiem wentylatora (do 2007 r.);

Wersja USA:

Zawór odcinający zbiornika z węglem aktywnym (do 2007 r.);

Zawór odcinający filtra z węglem aktywnym (do 2007 r.);

Obowiązuje dla silnik 642:

Jednostka sterująca CDI (2006);

Dotyczy silników M113, M156, M272, M273:

Cewka zapłonowa cylindra 1;

Cewka zapłonowa cylindra 2;

Cewka zapłonowa cylindra 3;

Cewka zapłonowa cylindra 4;

Cewka zapłonowa cylindra 5;

Cewka zapłonowa cylindra 6;

Cewka zapłonowa cylindra 7;

Cewka zapłonowa cylindra 8;

Obowiązuje dla silnika M113:

Lewy czujnik O2 za prądem TWC [KAT];

Prawy czujnik O2 za TWC [KAT].

59 15 Przekaźnik rozrusznika
60 10 Obowiązuje dla silnika 113.990 (CLS 55 AMG), 156.983 (CLS 63 AMG):

Wentylator chłodnicy oleju.

61 40 Elektryczna pompa powietrza
62 30 Przekaźnik rezerwowy
63 15
64 7,5 Obrotowy włącznik świateł;

Panel sterowania i obsługi klimatyzacji automatycznej;

Komfort;

Zestaw wskaźników (do 2007 r.);

Zespół sterowania i obsługi AAC [KLA] (do 2007 r.).

65 20 Sterownik EIS [EZS];

Sterownik elektrycznego zamka kierownicy.

66 7,5 Obowiązuje dla pojazdów z kierownicą z lewej strony:

Zespół prawego przedniego światła;

Obowiązuje dla pojazdów z kierownicą po prawej stronie:

Lewy przedni zespół światła;

Zespół  reflektora bi-ksenonowego:  moduł mocy HRA.

67 10 Włącznik świateł stopu
Przekaźniki
I Przekaźnik 87, silnik
K Przekaźnik terminala 87, podwozie
L Przekaźnik rozrusznika
M Przekaźnik rezerwowy
N Przekaźnik zacisku 15
O Przekaźnik klaksonu
P Przekaźnik zacisku 15R
R Przekaźnik pompy powietrza (z wyjątkiem silnika 113.990 (CLS 55 AMG) i 156.983 (CLS 63 AMG));

Przekaźnik wentylatora chłodnicy oleju (tylko silnik 113.990 (CLS 55 AMG) i 156.983 (CLS 63 AMG)).

S Przekaźnik AIRmatic (półaktywne zawieszenie pneumatyczne)

Przednia skrzynka prefuse

Z przodu

Mercedes-Benz CLS W219 (2004-2010) - schematy bezpieczników i przekaźników

Tylny

Mercedes-Benz CLS W219 (2004-2010) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
68 200 Wzmacniacz grzałki PTC (od 1.6.06)
69 150
70 150 Dodatkowy przekaźnik baterii (do 31.5.06)
71 150 AAC ze zintegrowanym sterowaniem dodatkowym silnikiem wentylatora
72 50 Jednostka hydrauliczna SBC (do 31.5.06);
Jednostka sterująca ESP (od 1.6.06).
73 40 Jednostka hydrauliczna SBC (do 31.5.06);
Jednostka sterująca ESP (od 1.6.06).
74 40 Przekaźnik AIRmatic
75 40 Prawa jednostka sterująca SAM
76 40 Prawy przedni odwracalny zwijacz napięcia awaryjnego (od 1.6.06)
77 40 Jednostka recyrkulacji systemów grzewczych

Tylna skrzynka wstępna

Widok z przodu

Mercedes-Benz CLS W219 (2004-2010) - schematy bezpieczników i przekaźników

Widok z tyłu

Mercedes-Benz CLS W219 (2004-2010) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
78 200 Jednostka sterująca SAM po stronie kierowcy z bezpiecznikiem i modułem przekaźnikowym
79 200 Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika
80 150 Sterownik SAMcontrol z modułem bezpiecznikowym i przekaźnikowym
81 150 Skrzynka bezpieczników wewnętrzna
82 150 Pojazdy AMG:
Bezpiecznik FP (F82A);
Bezpiecznik wtrysku powietrza (F82B).
F82A 30 Lewy sterownik pompy paliwa;

Prawy sterownik pompy paliwa.

F83B 40 Przekaźnik wtrysku powietrza
83 30
84 5 Czujnik akumulatora (od 2007 r.);
Jednostka sterująca akumulatora (do 2007 r.).
85 5 System sterowania głosem (VCS [SBS]);

Jednostka sterująca;

Uniwersalny przenośny interfejs CTEL (UPCI [UHI]);

Jednostka sterująca;

Wersja japońska:

Jednostka sterująca odbiornikiem GPS;

Jednostka sterująca zestawem mikrofonów;

Wersja USA:

kompensator CTEL [TEL], kompensator danych E-net.

86 5 Wersja USA:

jednostka sterująca SDAR (do 2007 r.)

87 30 Pompa pneumatyczna do dynamicznej kontroli siedzenia
88 30 Jednostka sterująca TLC [HDS]
89 40
90 40 Lewy przedni odwracalny zwijacz napięcia awaryjnego (stan na 2007 r.)
91 30 Obowiązuje z silnikiem 272.985:  Jednostka sterująca pompą paliwa (stan na 2007 r.)
