W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy CX-3 z lat: 2016.
Mazda CX-3 to popularny kompaktowy crossover SUV produkowany przez japońską firmę Mazda. Model ten został wprowadzony na rynek w 2015 roku i od tego czasu zdobył uznanie za swoje atrakcyjne wzornictwo, wydajność, jakość i dynamiczną charakterystykę jazdy.
Mazda CX-3 jest zbudowana na platformie Skyactiv, która łączy zaawansowane technologie w celu zwiększenia wydajności, oszczędności paliwa i dynamiki prowadzenia. Crossover ten charakteryzuje się nowoczesnym i awangardowym wyglądem, kontynuując filozofię projektowania Mazdy, znanej jako KODO – Dusza Ruchu.
Samochód jest dostępny w różnych wersjach nadwozia, w tym jako 5-drzwiowy crossover. Mimo kompaktowych rozmiarów, Mazda CX-3 oferuje przestronne i dobrze wyposażone wnętrze, które gwarantuje wygodę zarówno kierowcy, jak i pasażerom.
Mazda CX-3 oferuje różne jednostki napędowe, w tym benzynowe i wysokoprężne, które zapewniają różne poziomy mocy i efektywność paliwową. Crossover ten zapewnia płynne przyspieszenie i precyzyjne prowadzenie, co czyni go przyjemnym do prowadzenia zarówno w mieście, jak i na dłuższych trasach.
W zakresie technologii, Mazda CX-3 oferuje różne zaawansowane funkcje, takie jak systemy bezpieczeństwa i asystentów kierowcy, które poprawiają poziom bezpieczeństwa i komfortu jazdy.
Mazda CX-3 zdobyła pozytywne recenzje za swoją jakość wykonania, atrakcyjny design i przyjemność z prowadzenia. Crossover ten cieszy się dużą popularnością na rynkach globalnych, zwłaszcza w segmencie kompaktowych SUV-ów.
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

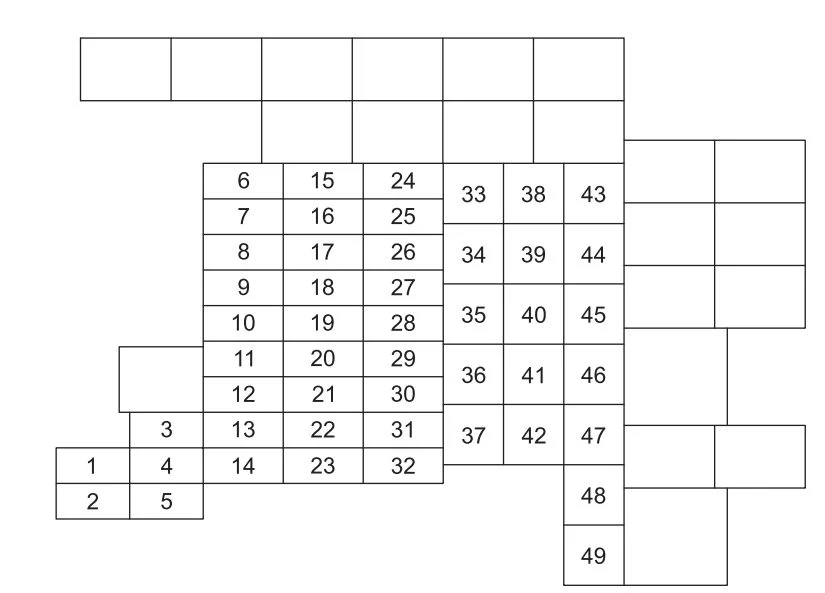

Komora silnika
Numer | Ampery [A] | Opis |
1 | 15 | Do ochrony różnych obwodów |
2 | 7,5 | Układ sterowania silnikiem |
3 | 10 | Szyberdach * |
4 | 15 | Światło górne |
5 | 7,5 | Układ sterowania silnikiem |
6 | 15 | System nagłośnieniowy |
7 | 10 | Klaster instrumentów, licznik |
8 | 7,5 | Poduszka powietrzna |
9 | 7,5 | Zestaw wskaźników* |
10 | 7,5 | System nagłośnieniowy |
11 | 15 | Układ sterowania silnikiem |
12 | 15 | Układ sterowania silnikiem |
13 | 15 | Układ sterowania silnikiem |
14 | 25 | System nagłośnieniowy |
15 | 7,5 | Klimatyzator* |
16 | 15 | Układ sterowania skrzynią biegów * |
17 | 15 | Układ sterowania skrzynią biegów * |
18 | 25 | Elektryczne zamki do drzwi |
19 | 20 | Reflektor (prawy) |
20 | 7,5 | Układ sterowania silnikiem |
21 | 20 | Tylne światła;
Oświetlenie tablicy rejestracyjnej; Światła postojowe. |
22 | — | — |
23 | 25 | Światło górne |
24 | 15 | Światła przeciwmgielne* |
25 | 20 | — |
26 | 10 | Światła stopu |
27 | 15 | Klakson |
28 | 20 | Reflektor (lewy) |
29 | 30 | ABS;
System dynamicznej kontroli stabilności *. |
30 | 15 | Światła awaryjne (kierunkowskazy) |
31 | 15 | System paliwowy |
32 | 25 | — |
33 | 20 | Wycieraczka szyby przedniej |
34 | 50 | Do ochrony różnych obwodów |
35 | 30 | — |
36 | 30 | — |
37 | 50 | ABS;
System dynamicznej kontroli stabilności *. |
38 | 20 | Układ sterowania silnikiem * |
39 | — | — |
40 | 30 | — |
41 | 40 | Wentylator chłodzący |
42 | 40 | Układ sterowania silnikiem |
43 | 60 | — |
44 | 40 | Odmgławiacz tylnej szyby |
45 | 30 | Do ochrony różnych obwodów |
46 | 30 | Układ sterowania silnikiem |
47 | 40 | Klimatyzator |
48 | 30 | Okna elektryczne |
49 | 40 | — |
* Niektóre modele |
Przedział pasażerski
Skrzynka bezpieczników znajduje się po lewej stronie pojazdu, pod deską rozdzielczą, w pobliżu drzwi.
Numer | Ampery [A] | Opis |
1 | — | — |
2 | — | — |
3 | — | — |
4 | — | — |
5 | 15 | Gniazda akcesoriów |
6 | — | — |
7 | 7,5 | AT wskaźnik zmiany biegów* |
8 | 7,5 | Zasilanie lusterek |
9 | — | — |
10 | 25 | Okna elektryczne |
11 | 15 | Wycieraczka i spryskiwacz tylnej szyby |
12 | — | — |
13 | — | — |
14 | 15 | — |
15 | 20 | Podgrzewanie siedzeń * |
16 | 7,5 | Odmgławiacz lusterek * |
*Niektóre modele |
