W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy 626 GE z lat: 1991,1992, 1993, 1994, 1995, 1996, 1997.

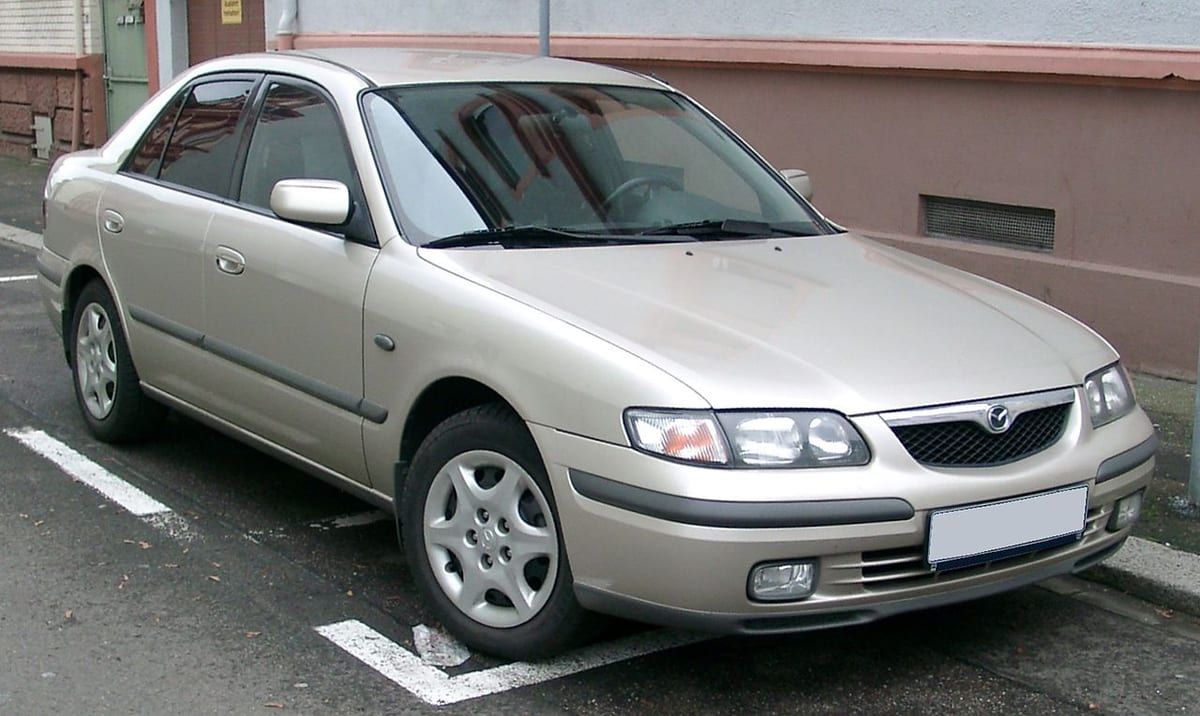

Mazda 626 GE to piąta generacja popularnego modelu samochodu produkowanego przez japońską firmę Mazda. Model ten został wprowadzony na rynek w 1991 roku i był produkowany do 1997 roku.
Mazda 626 GE została zaprojektowana, aby oferować bardziej zaawansowany design i lepsze osiągi niż poprzednie generacje. Samochód prezentował bardziej zaokrąglone i nowoczesne linie, zgodne z trendami tamtego okresu. Dzięki swoim kształtom, Mazda 626 GE zdobyła uznanie za atrakcyjny wygląd.
Wersje nadwozia dostępne w Mazdzie 626 GE obejmowały 4-drzwiowego sedana, 5-drzwiowego hatchbacka i kombi, co dawało klientom różnorodność opcji w zależności od ich preferencji.
Wnętrze Mazdy 626 GE charakteryzowała lepsza jakość wykończenia i bardziej nowoczesny układ deski rozdzielczej. Oferowano również różne opcje wyposażenia, które poprawiały komfort i użyteczność pojazdu.
Mazda 626 GE była dostępna z różnymi jednostkami napędowymi, w tym benzynowymi i wysokoprężnymi. Silniki te oferowały różne poziomy mocy i ekonomiczności, co pozwalało klientom dopasować samochód do swoich potrzeb.
Samochód ten był również doceniany za dobrze wyważone prowadzenie, które zapewniało komfort i stabilność na drodze. Mazda 626 GE była odpowiednim wyborem dla osób poszukujących komfortowego, niezawodnego i przyjemnego w prowadzeniu średniej wielkości samochodu.
Mimo że produkcja Mazdy 626 GE została zakończona, samochód ten pozostaje w pamięci wielu miłośników motoryzacji jako udany model w historii Mazdy. Jego zalety to atrakcyjny wygląd, komfort, niezawodność i przyjemność z jazdy.

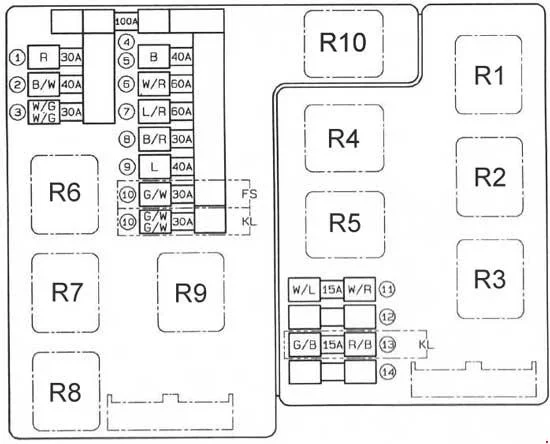

Skrzynka bezpieczników w komorze silnika
| Numer | Ampery [A] | Opis |
| 1 | 30 | Światła do jazdy dziennej reflektorów (DRL) |
| 2 | 40 | Odmrażacz tylnej szyby |
| 3 | 30 | Układ ładowania;
Układ sterowania silnikiem; Układ sterowania EC-AT (FS); Układ zapłonowy ATX (FS); Układ sterowania paliwem ATX (FS); Układ sterowania paliwem (KL); Układ zapłonowy (KL). |
| 4 | 40 | Wyłącznik zapłonu (nr bezpiecznika: 5, 6, 8, 10, 11, 13 (skrzynka bezpieczników w przedziale pasażerskim)) |
| 6 | 60 | Nr bezpiecznika: 11;
Nr bezpiecznika: 1, 2, 3, 7, 9 (skrzynka bezpieczników w przedziale pasażerskim). |
| 7 | 60 | System zapobiegania blokady kół (ABS) |
| 8 | 30 | System wentylatora chłodzącego |
| 9 | 40 | Ogrzewanie i klimatyzator |
| 10 | 30 | System wentylatora skraplacza |
| 11 | 15 | Światła tylne;
Światła postojowe; Światła iluminacyjne; Oświetlenie tablicy rejestracyjnej; Światła obrysowe przednie boczne; Tylne światła obrysowe boczne; Oświetlenie schowka. |
| 12 | ||
| 13 | 15 | Przednie światła przeciwmgielne |
| 14 | ||
| Przekaźnik | ||
| R1 | Przekaźnik przerywania rozrusznika;
Przekaźnik reflektora wysokiego. |
|
| R2 | Główny przekaźnik | |
| R3 | Przekaźnik pompy paliwa | |
| R4 | Przekaźnik klaksonowy | |
| R5 | Przekaźnik świateł do jazdy dziennej (DRL) | |
| R6 | Przekaźnik wentylatora chłodzącego nr 3 | |
| R7 | Przekaźnik wentylatora chłodzącego nr 2 | |
| R8 | Przekaźnik wentylatora chłodzącego nr 1 | |
| R9 | Przekaźnik klimatyzacji | |
| R10 | Przekaźnik klimatyzacji | |

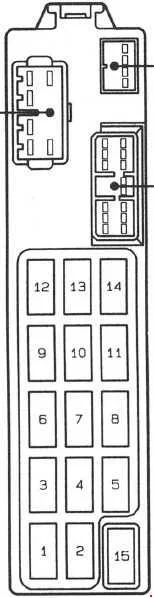

Skrzynka bezpieczników w przedziale pasażerskim
| Numer | Ampery [A] | Opis |
| 1 | 20 | Światła hamowania;
Wysoko zamontowane światło hamowania; Klaksony; Tempomat; System Shift-Lock. |
| 2 | 15 | Oświetlenie sufitowe;
Oświetlenie lusterka kosmetycznego; Oświetlenie bagażnika; System audio; Blokady drzwi elektrycznych; Blokady drzwi elektrycznych (z systemem bezkluczykowego dostępu); Antena elektryczna; System antykradzieżowy; Centralny system przetwarzania; Zestaw wskaźników; System sterowania EC-AT; Oświetlenie punktowe; Oświetlenie wewnętrzne; Oświetlenie kluczyka zapłonu; System sterowania silnikiem System zapłonu. |
| 3 | 30 | Power Locks;
Power Locks Power Locks (z systemem dostępu bezkluczykowego). |
| 4 | 15 | System audio;
Zapalniczka; Zasilanie anteny Zasilanie – lusterka zewnętrzne |
| 5 | 15 | Przesuwany szyberdach |
| 6 | 15 | Światła ostrzegawcze skrętu i ostrzegawcze;
System poduszek powietrznych. |
| 7 | 30 | Fotel elektryczny |
| 8 | 15 | Światła cofania;
Złącze łącza danych; Zestaw wskaźników; System sterowania EC-AT; System antykradzieżowy; System centralnego przetwarzania; Antena zasilania; System tempomatu; System zmiany biegów; System sterowania silnikiem (FS); System zapłonu ATX (FS). |
| 9 | 15 | Światła ostrzegawcze skrętu i zagrożenia |
| 10 | 15 | Układ sterowania silnikiem;
Układ sterowania paliwem MTX (FS); Układ zapłonowy; Układ rozruchowy; Układ sterowania EC-AT (FS); Układ wentylatora chłodzącego; Układ ogrzewania i klimatyzacji; Układ zapobiegający blokowaniu się hamulców; Układ poduszek powietrznych; Odszranianie tylnej szyby. |
| 11 | 30 | Zasilanie okien |
| 12 | 20 | Środek do czyszczenia reflektorów |
| 13 | 20 | Wycieraczki i spryskiwacze przedniej szyby;
Ogrzewanie i klimatyzacja; Układ wentylatora skraplacza; Światła do jazdy dziennej (DRL); Układ sterowania silnikiem (FS); Układ sterowania EC-AT (FS); Układ zapłonowy (FS). |
| 14 | 20 | Tylna wycieraczka i spryskiwacz |
| 15 | 15 | Zapasowy |

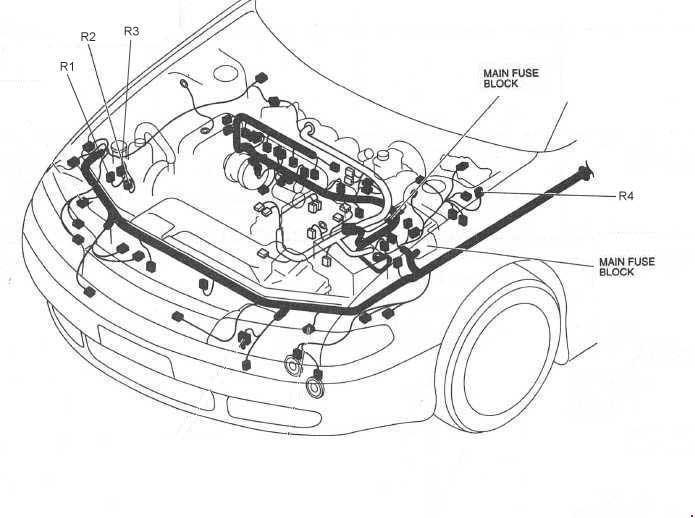

Przekaźnik
FS

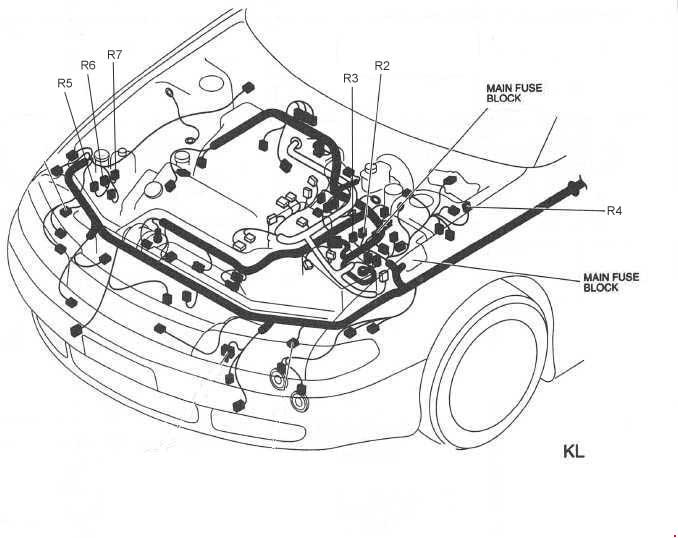

KL
| Numer | Przekaźnik |
| R1 | Przekaźnik dmuchawy |
| R2 | Przekaźnik reflektorów |
| R3 | Przekaźnik odszraniania tylnej szyby |
| R4 | Przekaźnik TNS |
| R5 | Przekaźnik wysokiego wentylatora skraplacza nr 2 |
| R6 | Przekaźnik niskiego poziomu wentylatora skraplacza |
| R7 | Przekaźnik wysokiego wentylatora skraplacza nr 1 |

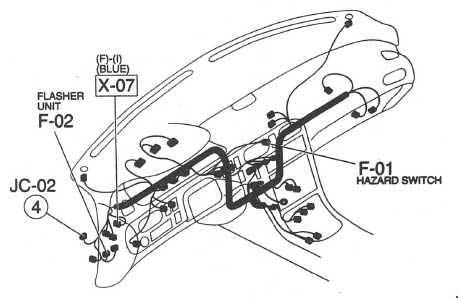

Jednostka migacza
