W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy 6 III GJ1/GL z lat: 2021.

Mazda 6 III GJ1/GL to trzecia generacja średniej wielkości samochodu osobowego Mazda 6, która była produkowana w latach 2012-2019. Model ten był kolejnym krokiem w rozwoju marki i kontynuował tradycję Mazdy jako producenta oferującego dynamiczne i dobrze wykonane samochody.

Pod względem stylistycznym, Mazda 6 III GJ1/GL prezentowała nowoczesny design, zgodny z filozofią projektowania KODO – Ducha Ruchu, co nadawało jej bardziej dynamiczny i sportowy wygląd. Miała smukłą i aerodynamiczną sylwetkę z wyraźnymi liniami nadwozia, charakterystycznym, stylizowanym grillem i zaawansowanymi reflektorami LED.

Wnętrze Mazdy 6 III GJ1/GL zostało zaprojektowane z dbałością o szczegóły i oferowało wyższy poziom luksusu i komfortu w porównaniu do poprzednich generacji. Wnętrze było przestronne i eleganckie, a materiały wykończeniowe były wysokiej jakości. Kierowca cieszył się dobrą widocznością i ergonomicznie umieszczonymi elementami sterującymi, co wpływało pozytywnie na jakość doznawanej jazdy.

Mazda 6 III GJ1/GL wprowadziła również zaawansowane technologie i systemy wsparcia kierowcy, takie jak zaawansowany system multimedialny z wyświetlaczem dotykowym, system monitorowania martwego pola, asystent pasa ruchu, adaptacyjny tempomat i wiele innych. To podniosło poziom bezpieczeństwa i komfortu w czasie jazdy.

Pod względem technicznym, Mazda 6 III GJ1/GL nadal oferowała różne jednostki napędowe, w tym benzynowe i wysokoprężne silniki, które były częścią zaawansowanej technologii SKYACTIV, zmierzającej do zwiększenia osiągów i efektywności paliwowej.

Mazda 6 III GJ1/GL zdobyła pozytywne recenzje w branżowych testach i recenzjach, doceniana za swoją jakość wykonania, sportowe prowadzenie i zaawansowane technologie. Była to kolejna udana generacja w historii modelu Mazda 6, która przyczyniła się do utrzymania marki jako producenta oferującego innowacyjne i przyjemne samochody do jazdy. Po trzeciej generacji Mazda kontynuowała rozwój modelu Mazda 6, wprowadzając kolejne odświeżone wersje i czwartą generację, która dalej rozwijała tradycję tej udanej serii samochodów.

Zobacz także:  Mazda 2 I DY (2002-2007) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

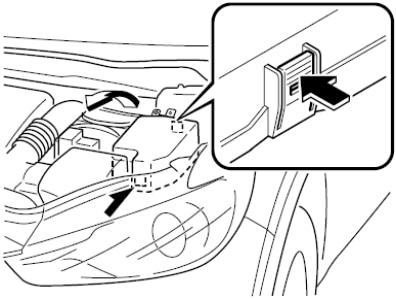

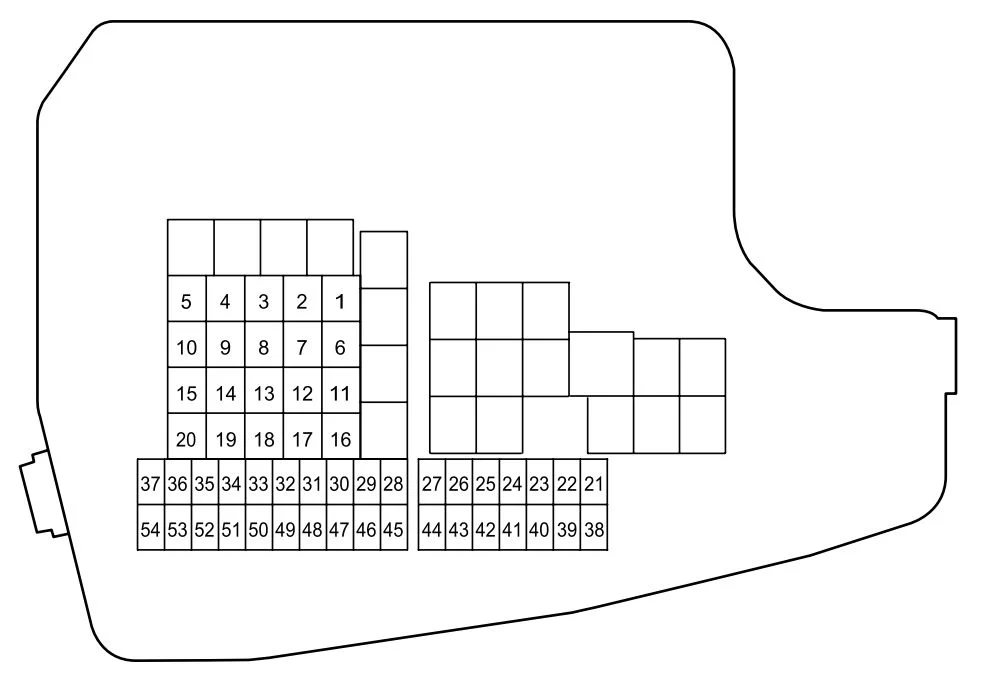

Komora silnika

Montowana po lewej stronie komory silnika, obok akumulatora.

Mazda 6 III GJ1GL (2021) - schematy bezpieczników i przekaźników

Mazda 6 III GJ1GL (2021) - schematy bezpieczników i przekaźników

Numer

Ampery [A]

Opis

1

AUDIO

DCDC REG

30 A

System nagłośnieniowy

2

IG2

30 A

Do ochrony różnych obwodów

3

INJECTOR

ENG. SUB

30 A

Układ sterowania silnikiem (niektóre modele)

4

SCR1

EVVT

20 A

Układ sterowania silnikiem

5

P.WINDOW1

30 A

Okna elektryczne

6

IG1 2

30 A

Do ochrony różnych obwodów

7

–

–

–

8

ADD FAN DE

50 A

Wentylator chłodzący (niektóre modele)

9

DEFOG

40 A

Odmgławiacz tylnej szyby

10

DCDC DE

40 A

–

11

EPB R

20 A

Elektryczny hamulec postojowy (EPB) (prawy)

12

EPB L

20 A

Elektryczny hamulec postojowy (EPB) (lewy)

13

CABIN.+B

50 A

Do ochrony różnych obwodów

14

FAN GE

30 A

Wentylator chłodzący (niektóre modele)

15

ENG.MAIN

40 A

Układ sterowania silnikiem

16

ABS/DSC M

50 A

ABS;

Dynamiczny system kontroli stabilności.

17

HEATER

40 A

Klimatyzator

18

WIPER

20 A

Wycieraczka i spryskiwacz przedniej szyby

19

FAN DE

50 A

Wentylator chłodzący  (niektóre modele)

20

ADD FAN GE

30 A

Wentylator chłodzący  (niektóre modele)

21

ENGINE3

15 A

Układ sterowania silnikiem

22

ENGINE2

15 A

Układ sterowania silnikiem

23

AUDIO2

7,5 A

System nagłośnieniowy

24

METER2

10 A

–

25

SRS1

7,5 A

Poduszka powietrzna

26

METER1

10 A

Klaster instrumentów

27

ENGINE.IG1

7,5 A

Układ sterowania silnikiem

28

AT

15 A

Układ sterowania skrzynią biegów;

Stacyjka.

29

H/CLEAN

20 A

–

30

A/C

7,5 A

Klimatyzator

31

AT PUMP

15 A

–

32

HORN

15 A

Klakson

33

R.WIPER

15 A

System antykradzieżowy (niektóre modele)

34

H/L HI

20 A

Światła drogowe reflektorów

35

–

–

–

36

WIPER.DEI

20A

Odmrażacz wycieraczek przedniej szyby (niektóre modele)

37

ENG.+B

7,5 A

Układ sterowania silnikiem

38

H/L NISKA L

15 A

Światła mijania (lewe)

39

GLOW SIG

5 A

–

40

ENGINE1

ENGINE4

15 A

Układ sterowania silnikiem

41

C/U IG1

15 A

Do ochrony różnych obwodów

42

ST.HEATER

15 A

Podgrzewana kierownica (niektóre modele)

43

–

–

–

44

AUDIO1

25 A

System nagłośnieniowy

45

ABS/DSC S

30 A

ABS;

Dynamiczny system kontroli stabilności.

46

FUEL PUMP

15 A

Układ paliwowy  (niektóre modele)

47

FUEL WARM

25 A

Podgrzewacz paliwa  (niektóre modele)

48

TAIL

15 A

Tylne światła;

Oświetlenie tablicy rejestracyjnej.

49

SCR2

FUEL PUMP2

25 A

Układ sterowania silnikiem  (niektóre modele)

50

HAZARD

25 A

Migacze ostrzegawcze (światła awaryjne);

Kierunkowskazy;

Światła postojowe.

51

H/L LOW R

15 A

Światła mijania (prawe)

52

OUTLET

25 A

Gniazda akcesoriów

53

STOP

10 A

Światła stopu

54

ROOM

25 A

Do ochrony różnych obwodów

Przedział pasażerski

Zobacz także:  Mazda CX-7 (2009) - schematy bezpieczników i przekaźników

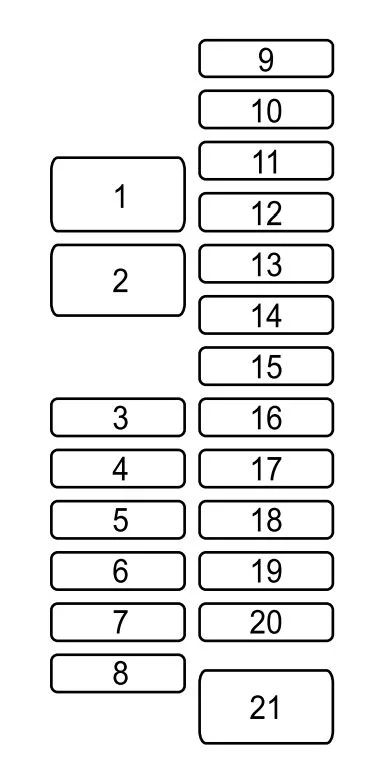

Skrzynka bezpieczników znajduje się po lewej stronie pojazdu.

Mazda 6 III GJ1GL (2021) - schematy bezpieczników i przekaźników

Numer

Ampery [A]

Opis

1

P.SEAT D

30 A

Fotel elektryczny (niektóre modele)

2

P.SEAT P1

30 A

Fotel elektryczny (niektóre modele)

3

R.SEAT W1

20 A

Podgrzewanie siedzeń  (niektóre modele)

4

P.WINDOW2

25 A

Okna elektryczne

5

SRS2/ESCL

15 A

–

6

D.LOCK

25 A

Elektryczne zamki do drzwi

7

SEAT WARM

20 A

Podgrzewanie siedzeń (niektóre modele)

8

SUNROOF

10 A

Szyberdach (niektóre modele)

9

R.OUTLET1

15 A

–

10

MIRROR

7,5 A

Zasilanie lusterek bocznych

11

AT IND

7,5 A

Wskaźnik zmiany biegów AT

12

INTERIOR1

15 A

Do ochrony różnych obwodów

13

INTERIOR2

10 A

Do ochrony różnych obwodów

14

R.OUTLET2

15 A

Gniazda akcesoriów

15

USB

7,5 A

Gniazdo zasilania USB (niektóre modele)

16

SCR3

15 A

Układ sterowania silnikiem (niektóre modele)

17

SCR4

15 A

Układ sterowania silnikiem (niektóre modele)

18

AUDIO3

15 A

System nagłośnieniowy

19

R.SHADE

7,5 A

–

20

M.DEF

7,5 A

Odmgławiacz lusterek  (niektóre modele)

21

–

–

–
Zobacz także:  Mazda 3 II BL (2010) - schematy bezpieczników i przekaźników
