W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy 2 I DY z lat: 2002, 2003, 2004, 2005, 2006, 2007.

Mazda 2 I to pierwsza generacja małego samochodu osobowego produkowanego przez japońską markę Mazda. Model ten zadebiutował w 2003 roku i był dostępny na rynku do 2007 roku. Mazda 2 I, znana również jako Mazda Demio na niektórych rynkach, była zaprojektowana jako miejski samochód z naciskiem na ekonomię paliwa, funkcjonalność i przyjemność z jazdy.

Stylistycznie Mazda 2 I prezentowała nowoczesny design, zgodny z charakterystycznym wyglądem marki Mazda. Charakteryzowała się kompaktowymi wymiarami, zaokrąglonymi kształtami i smukłą sylwetką, co czyniło ją idealnym wyborem dla jazdy w zatłoczonym mieście.

Wnętrze Mazdy 2 I było zaprojektowane z myślą o maksymalnym wykorzystaniu przestrzeni. Pomimo niewielkich rozmiarów, oferowała odpowiednią ilość miejsca dla kierowcy i pasażerów. Praktyczne rozwiązania, takie jak składane tylne siedzenia, pozwalały na elastyczną konfigurację przestrzeni bagażowej.

Pod względem technicznym, Mazda 2 I dostępna była z różnymi jednostkami napędowymi, w tym benzynowymi i wysokoprężnymi silnikami. Gamę silników uzupełniały skrzynie biegów manualne i automatyczne. Choć moc tych jednostek nie była imponująca, to konstrukcja samochodu była zoptymalizowana pod kątem efektywności paliwowej.

Mazda 2 I zdobyła uznanie za swoją niezawodność, ekonomię paliwa i komfort jazdy. Była to przyjazna i łatwa w prowadzeniu opcja dla osób szukających praktycznego i oszczędnego samochodu do codziennego użytku.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Mazda 6 III GJ1/GL (2018-2020) - schematy bezpieczników i przekaźników

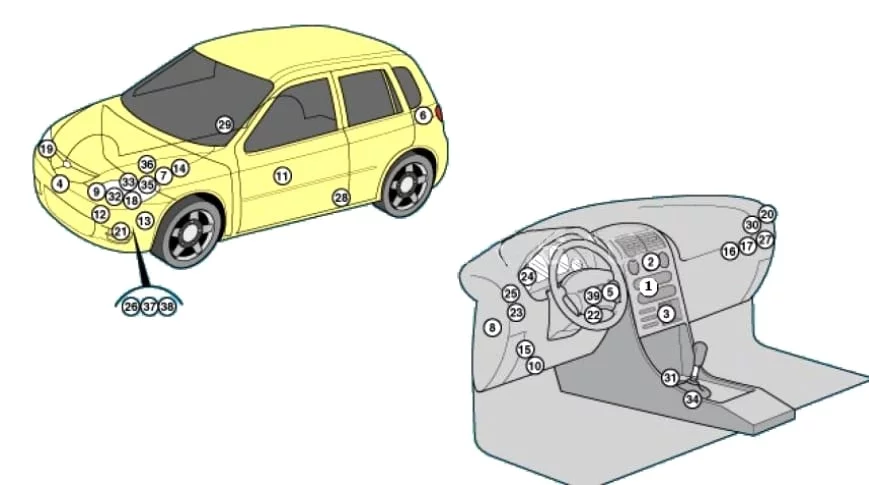

Lokalizacja jednostek sterujących

Mazda 2 I DY (2002-2007) - schematy bezpieczników i przekaźników

Opis

1 Sterownik klimatyzacji (w panelu sterowania nagrzewnicy)
2 Przekaźnik silnika dmuchawy klimatyzacji / nagrzewnicy – ​​za tablicą rozdzielczą
3 Rezystor silnika dmuchawy nagrzewnicy / klimatyzacji – przestrzeń na nogi pasażera
4 Czujnik wstrząsów (SRS), przód
5 Centralka antykradzieżowa – za deską rozdzielczą
6 Dźwięk alarmu przeciwkradzieżowego
7 Bateria akumulatora
8 Centralny zamek centralny
9 Jednostka sterująca siłownika sprzęgła – komora silnika
10 Złącze diagnostyczne (DLC)
11 Sterownik szyby elektrycznej (w przełączniku na drzwiach kierowcy)
12 Rezystor silnika wentylatora chłodzącego — osłona chłodnicy
13 Przekaźnik świateł przeciwmgielnych
14 Skrzynka bezpieczników / przekaźników, komora silnika
15 Deska rozdzielcza skrzynki bezpieczników / przekaźników 1
16 Deska rozdzielcza skrzynki bezpieczników / przekaźników 2
17 Deska rozdzielcza skrzynki bezpieczników / przekaźników 3
18 Silnik sterujący zasięgiem reflektorów, lewy
19 Silnik sterujący zasięgiem reflektorów, prawy
20
21 Sygnał dźwiękowy
22 Antena pierścieniowa immobilizera – przy stacyjce
23 Włącz przekaźnik przerywacza sygnału
24 Jednostka sterująca zestawu wskaźników (w desce rozdzielczej)
25 Przekaźnik tylnego światła przeciwmgielnego
26 Pompa spryskiwacza tylnej szyby – zintegrowana z pompą spryskiwacza szyby przedniej
27 Skrzynka przekaźników – zawiera: przekaźnik silnika wycieraczek przedniej szyby, przekaźnik pompy spryskiwacza przedniej szyby, przekaźnik wycieraczki/spryskiwacza tylnej szyby, przekaźnik klaksonu, przekaźniki lamp przednich/tylnych
28 Czujnik zderzenia bocznego przedni lewy – dolna część słupka B
29 Czujnik zderzenia bocznego, przedni prawy-dolny słupek B
30 Przekaźnik rozrusznika
31 Elektroniczna jednostka sterująca SRS
32 Elektroniczna jednostka sterująca skrzynią biegów – w elektronicznej centralce sterującej sprzęgłem
33 Napęd skrzyni biegów – do skrzyni biegów
34 Sterownik zmiany biegów – selektor automatycznej skrzyni biegów
35 Czujnik prędkości pojazdu, z systemem ABS – elektroniczna jednostka sterująca ABS
36 Czujnik prędkości pojazdu, bez systemu ABS – w punkcie kontrolnym
37 Czujnik niskiego poziomu płynu do spryskiwaczy przedniej szyby
38 Silnik pompy spryskiwacza przedniej szyby
39 Przekaźnik przerywany wycieraczek szyby przedniej – w bloku przełączników
Zobacz także:  Mazda RX-8 (2011-2012) - schematy bezpieczników i przekaźników

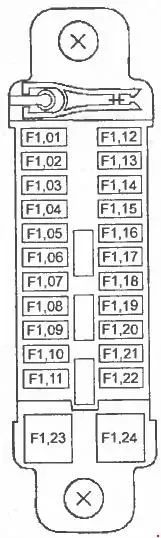

Skrzynka bezpieczników w przedziale pasażerskim

Główna skrzynka bezpieczników

Znajduje się w dolnej części deski rozdzielczej

Mazda 2 I DY (2002-2007) - schematy bezpieczników i przekaźników

Opis

F01 Nieużywany
F02 Nieużywany
F03 15A Oświetlenie wnętrza
F04 Zapalniczka 15A
F05 7,5A Elektryczny napęd bocznych lusterek wstecznych
F06 Nieużywany
F07 10A Zestaw wskaźników
F08 20A Wycieraczki i spryskiwacze szyby przedniej
F09 10A Aktywny system bezpieczeństwa
F10 15A System zarządzania silnikiem
F11 15A Jednostka sterująca skrzyni biegów
F12 Okna elektryczne 30A
F13 Nieużywany
F14 Nieużywany
F15 Nieużywany
F 16 7,5A Rozrusznik
F17 7,5A Światła cofania
F18 7,5А Oświetlenie kombinacji urządzeń
F19 Sprzęgło elektromagnetyczne sprężarki 7.5AA / C
F20 Klimatyzator 7,5 A
F21 10A Wycieraczka i spryskiwacz szyb tylnych drzwi
F22 10A Ogrzewanie szyb tylnych drzwi
F23 Nieużywany
F24 Nieużywany

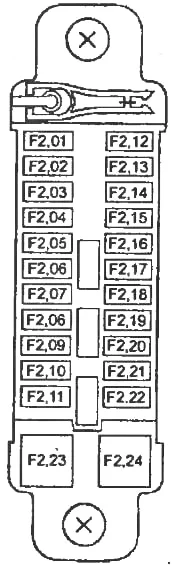

Dodatkowa skrzynka bezpieczników

Zobacz także:  Mazda CX-5 I (2017) - schematy bezpieczników i przekaźników

Zainstalowany za schowkiem na rękawiczki, po stronie pasażera.

Mazda 2 I DY (2002-2007) - schematy bezpieczników i przekaźników



Mazda 2 I DY (2002-2007) - schematy bezpieczników i przekaźników

Opis

F01 Nieużywany
F02 30А ABS
F03 Nieużywany
F04 Generator 7,5 A
F05 20A pompa paliwa
F06 7,5A Elektroniczna jednostka sterująca silnika i skrzyni biegów
F07 Czujnik przepływu powietrza 15A, system zarządzania silnikiem
F08 20A czujnik przepływu powietrza, system zarządzania silnikiem
F09 15A Światła stopu
F10 Alarm 15A
F11 Nieużywany
F12 Nieużywany
F13 Nieużywany
F14 15A TNS
F15 20А ABS
F 16 15A Podgrzewane lusterka boczne
F17 10A Światła drogowe (prawy reflektor)
F18 10A Światła drogowe (lewy reflektor)
F19 10A Światło mijania (prawy reflektor)
F20 10A Światło mijania (lewy reflektor)
F21 Nieużywany
F22 Nieużywany
F23 Nieużywany
F24 Nieużywany

Skrzynka przekaźnikowa

Mazda 2 I DY (2002-2007) - schematy bezpieczników i przekaźników



Opis

  1. Przekaźnik świateł mijania
  2. Przekaźnik świateł drogowych
  3. Przekaźnik pompy paliwa
  4. Przekaźnik alarmu antykradzieżowego
  5. Przekaźnik sterujący silnika

Skrzynka bezpieczników w komorze silnika

Znajduje się obok akumulatora

Mazda 2 I DY (2002-2007) - schematy bezpieczników i przekaźników

Opis

1 Przekaźnik położenia całkowicie otwartej przepustnicy (klimatyzacja)
2 Przekaźnik silnika wentylatora chłodzącego (wysoka prędkość)
3 Przekaźnik silnika wentylatora chłodzącego
F1 50A Świece żarowe (Diesel), podgrzewacz pomocniczy
F2 40A Klimatyzator / silnik dmuchawy nagrzewnicy
F3 50A wyłącznik zapłonu
F4 50A Silnik wentylatora chłodzącego
F5 60A Automatyczne sterowanie sprzęgłem
F6 60A wyłącznik zapłonu
F7 Reflektory 30A
F8 60A Zarządzanie silnikiem
F9 Dystrybucja zasilania akumulatorowego 100A
F10 30A Podgrzewana tylna szyba
F11 60A Układ przeciwblokujący (ABS)
F12 Okna elektryczne 20A
F13 30A Centralny zamek
F14 15A Światła przeciwmgielne
