W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy 3 III BM/BN z lat: 2017, 2018.
Mazda 3 III BM (hatchback) i BN (sedan) to trzecia generacja popularnego kompaktowego samochodu Mazda 3, produkowana w latach 2013-2019. Model ten wprowadzał wiele innowacji i ulepszeń, aby kontynuować sukces swoich poprzedników i pozycjonować się jako atrakcyjna opcja w segmencie kompaktowych aut.
Stylistyka Mazdy 3 III BM/BN kontynuowała ewolucję, prezentując bardziej agresywny wygląd i zastosowanie charakterystycznego designu marki, zwłaszcza w przedniej części pojazdu z dużym, stylizowanym logo i smukłymi reflektorami. Charakteryzowała się ona dynamicznymi liniami nadwozia, podkreślającymi sportowy charakter samochodu.
Wnętrze Mazdy 3 III było zaprojektowane z dbałością o szczegóły, oferując ergonomiczny kokpit z intuicyjnie umieszczonymi elementami sterującymi. Wykończenie wnętrza było na wysokim poziomie, a materiały użyte do produkcji wnętrza były przyjemne w dotyku, co dodawało uczucia luksusu. Duża uwaga została poświęcona wyposażeniu i technologii, w tym systemom multimedialnym, systemom bezpieczeństwa i asystentom kierowcy.
Jedną z kluczowych cech trzeciej generacji Mazdy 3 był rozwój technologii SKYACTIV, która obejmowała zaawansowane rozwiązania konstrukcyjne, aerodynamiczne i napędowe. Te ulepszenia miały na celu zwiększenie osiągów, poprawę efektywności paliwowej i redukcję emisji CO2, jednocześnie zachowując przyjemność z jazdy.
Gamę silników dla Mazdy 3 III BM/BN stanowiły zarówno jednostki benzynowe, jak i wysokoprężne, które charakteryzowały się zaawansowanym oszczędzaniem paliwa. Możliwość wyboru odpowiedniej jednostki napędowej pozwalała dostosować samochód do różnych preferencji i potrzeb kierowców.
Mazda 3 III BM/BN zdobyła uznanie wśród recenzentów motoryzacyjnych i kierowców dzięki swojej doskonałej jakości wykonania, zaawansowanej technologii, zwinności i przyjemności z jazdy. Model ten pozostawał popularnym wyborem na rynku kompaktowych samochodów przez cały okres swojej produkcji.

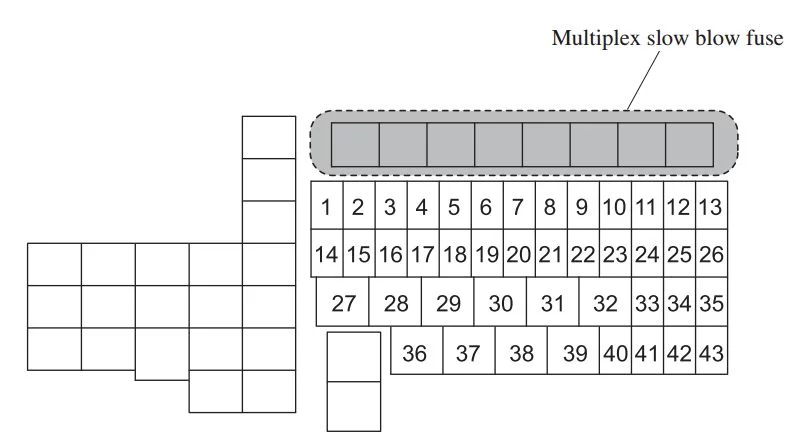

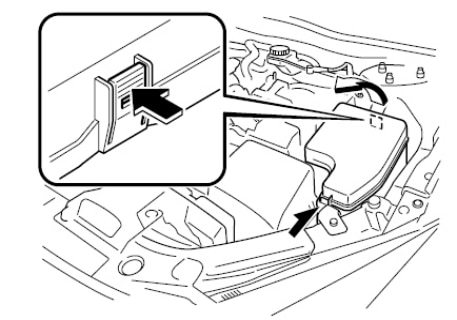

Skrzynka bezpieczników w komorze silnika
| Numer | Opis | Ampery [A] | Opis |
| 1 | FOG | 15 | Światła przeciwmgielne * |
| 2 | H / L HI | 20 | Światła drogowe * |
| 3 | H / CLEAN | 20 | – |
| 4 | STOP | 10 | Światła stopu |
| 5 | ROOM | 15 | Światło górne |
| 6 | ENG + B | 7,5 | System sterowania silnikiem |
| 7 | FUEL WARM | – | – |
| 8 | HAZARD | 25 | Światła awaryjne;
Kierunkowskazy. |
| 9 | ABS / DSCS | 30 | ABS;
Dynamiczny system kontroli stabilności |
| 10 | METER2 | 7,5 | – |
| 11 | AUDIO2 | 7,5 | System nagłośnienia |
| 12 | BOSE | 25 | Model wyposażony w Bose ® Sound System * |
| 13 | AUDIO1 | 15 | System nagłośnienia |
| 14 | FUEL PUMP | 15 | System paliwowy |
| 15 | HID R DRL | 15 | Reflektor (prawy) * 1;
Światła do jazdy dziennej |
| 16 | AT PUMP | 15 | – |
| 17 | HORN | 15 | Klakson |
| 18 | TAIL | 15 | Tylne światła;
Światła tablicy rejestracyjnej; Światła postojowe; Przednie światła obrysowe boczne. |
| 19 | ST HEATER | 15 | Podgrzewana kierownica * |
| 20 | W | 15 | System kontroli mostu pędnego |
| 21 | R.WIPER | 15 | Wycieraczka tylnej szyby * |
| 22 | A / C | 7,5 | Klimatyzator |
| 23 | ENGINE3 | 15 | System sterowania silnikiem |
| 24 | ENGINE2 | 15 | System sterowania silnikiem |
| 25 | ENGINE3 | 15 | System sterowania silnikiem |
| 26 | GLOW SIG | 5 | – |
| 27 | EVVT | 20 | System sterowania silnikiem |
| 28 | WIPER | 20 | Wycieraczka i spryskiwacz przedniej szyby |
| 29 | DCDC REG | 30 | – |
| 30 | EPB L FUEL.P2 | 30 | Elektryczny hamulec postojowy (EPB) (lewy) |
| 31 | ADD FAN DE | 40 | – |
| 32 | P.WINDOW1 | 30 | Elektrycznie sterowane szyby |
| 33 | H / LOW R | 15 | Światła mijania (prawe) * 2 |
| 34 | H/L LOW L HID L | 15 | Reflektor (lewy) * 1;
Światło mijania (lewe) * 2 |
| 35 | METER1 | 10 | Zestaw wskaźników, licznik |
| 36 | IG2 | 30 | Do ochrony różnych obwodów |
| 37 | EPB R LPG | 30 | Elektryczny hamulec postojowy (EPB) (prawy) * |
| 38 | FUEL.P3 FAN DE | 40 | – |
| 39 | DCDC DE | 40 | – |
| 40 | SRS1 | 7,5 | Poduszka powietrzna |
| 41 | ENGINE. IG1 | 15 | System sterowania silnikiem |
| 42 | C / U IG1 | 15 | Do ochrony różnych obwodów |
| 43 | METER3 | 10 | – |
| * 1 Z reflektorami ksenonowymi* 2 Z reflektorami halogenowymi | |||
Skrzynka bezpieczników w przedziale pasażerskim po lewej stronie
Skrzynka bezpieczników znajduje się po lewej stronie pojazdu, przy drzwiach.
| Numer | Opis | Ampery [A] | Opis |
| 1 | P.WINDOW3 P.SEAT D | 30 | Fotel elektryczny * |
| 2 | D LOCK | 25 | Silnik zamka drzwi |
| 3 | P.WINDOW2 | 25 | Elektrycznie sterowane szyby |
| 4 | SEAT WARM | 20 | Podgrzewacz siedzenia * |
| 5 | R.OUTLET3 | 15 | Gniazda akcesoriów |
| 6 | SRS2 / ESCL | 15 | Poduszka powietrzna |
| 7 | SUNROOF | 10 | Szyberdach * |
| 8 | M.DEF | 7,5 | Odmrażacz lusterka * |
| 9 | R.OUTLET1 | 15 | – |
| 10 | MIRROR | 7,5 | Sterowanie lusterkiem |
| 11 | F.OUTLET | 15 | Gniazda akcesoriów |
| 12 | W IND | 7,5 | Wskaźnik zmiany biegów AT (automatyczna) |
| 13 | SRS1 | 7,5 | – |
| 14 | METER1 | 10 | – |
| 15 | C / U IG1 | 15 | – |
| * Niektóre modele | |||
