Mazda CX-3 (2021) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy CX-3 z lat: 2021. Mazda CX-3 to kompaktowy crossover SUV produkowany przez japońską firmę Mazda. Model ten został wprowadzony na rynek w 2015 roku i stał się popularnym wyborem w segmencie kompaktowych SUV-ów. Mazda CX-3 charakteryzuje się atrakcyjnym i nowoczesnym designem, który […]

07/29/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy CX-3 z lat: 2021.

Mazda CX-3 to kompaktowy crossover SUV produkowany przez japońską firmę Mazda. Model ten został wprowadzony na rynek w 2015 roku i stał się popularnym wyborem w segmencie kompaktowych SUV-ów.

Mazda CX-3 charakteryzuje się atrakcyjnym i nowoczesnym designem, który jest zgodny z filozofią projektowania Mazdy znaną jako KODO – Dusza Ruchu. Samochód prezentuje dynamiczne linie i zgrabne proporcje, które nadają mu sportowy wygląd.

Wnętrze Mazdy CX-3 zostało starannie zaprojektowane, aby zapewnić kierowcy i pasażerom komfort i wygodę. Materiały użyte w kabinie są wysokiej jakości, a układ deski rozdzielczej jest ergonomiczny i intuicyjny, co ułatwia obsługę różnych funkcji.

Mazda CX-3 jest dostępna w różnych wersjach napędowych, w tym benzynowych i wysokoprężnych, w zależności od rynku. Silniki te zapewniają odpowiednie osiągi i efektywność paliwową, co przekłada się na przyjemność z jazdy i oszczędność kosztów eksploatacji.

Jedną z cech wyróżniających Mazdę CX-3 jest jej dynamiczne prowadzenie. Samochód posiada precyzyjny układ kierowniczy i dobrze wyważone zawieszenie, co zapewnia pewność i przyjemność z jazdy zarówno na drodze, jak i w mieście.

Zobacz także:  Mazda 6 III GJ1/GL (2021) - schematy bezpieczników i przekaźników

Mazda CX-3 oferuje również różne zaawansowane technologie i systemy bezpieczeństwa, takie jak system monitorowania martwego pola, system aktywnego hamowania w nagłych wypadkach, asystent utrzymania pasa ruchu i wiele innych, co podnosi poziom bezpieczeństwa jazdy.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

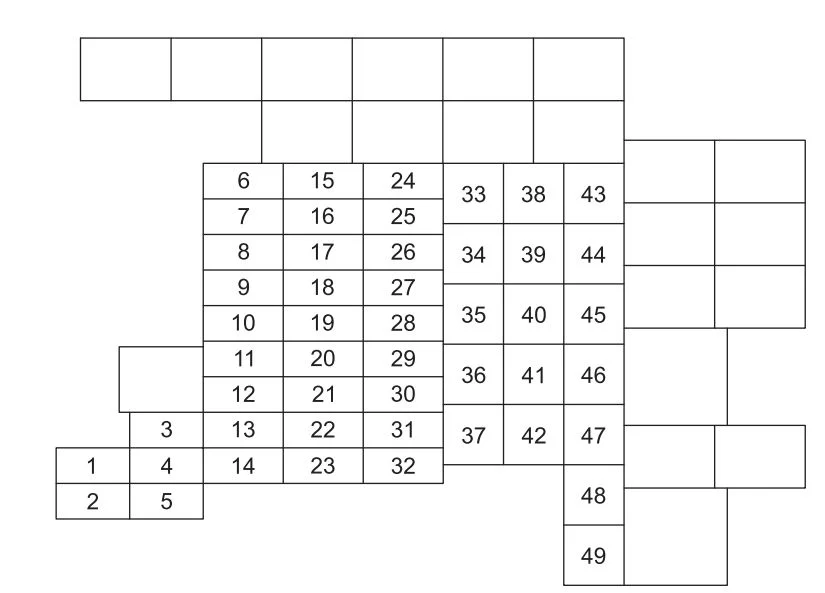

Skrzynka bezpieczników w komorze silnika

Mazda CX-3 (2021) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 A Do ochrony różnych obwodów
2 7,5 A Układ sterowania silnikiem
3 10 A Szyberdach (niektóre modele)
4 15 A Do ochrony różnych obwodów
5 7,5 A Układ sterowania silnikiem
6 15 A Układ sterowania silnikiem
7 10 A Klaster instrumentów, licznik
8 7,5 A Poduszka powietrzna
9 7,5 A
10 7,5 A System nagłośnieniowy
11 15 A Układ sterowania silnikiem
12 15 A
13 15 A Układ sterowania silnikiem
14 25 A System nagłośnieniowy
15 7,5 A Klimatyzator
16 15 A
17 15 A Układ sterowania skrzynią biegów
18 25 A Elektryczne zamki do drzwi
19 20 A Reflektor (prawy)
20 7,5 A Układ sterowania silnikiem
21 20 A Tylne światła;

Oświetlenie tablicy rejestracyjnej;

Światła postojowe.

22 15 A / 20 A Podgrzewana kierownica  (niektóre modele) ;

Reflektor (niektóre modele).

23 25 A Do ochrony różnych obwodów
24 15 A Światła przeciwmgielne (niektóre modele)
25 20 A
26 10 A Światła stopu
27 15 A Klakson
28 20 A Reflektor (lewy)
29 30 A ABS;

Dynamiczny system kontroli stabilności.

30 15 A Migacze ostrzegawcze;

Kierunkowskazy.

31 15 A System paliwowy
32 25 A
33 20 A Wycieraczka szyby przedniej
34 50 A Do ochrony różnych obwodów
35 30 A Elektryczny hamulec postojowy (lewy)
36 30 A
37 50 A ABS;

Dynamiczny system kontroli stabilności.

38 20 A Układ sterowania silnikiem
39 20 A Odmrażacz wycieraczek przedniej szyby (niektóre modele)
40 30 A Elektryczny hamulec postojowy (prawy)
41 40 A Wentylator chłodzący
42 40 A Układ sterowania silnikiem
43 60 A
44 40 A Odmgławiacz tylnej szyby
45 30 A Do ochrony różnych obwodów
46 30 A Układ sterowania silnikiem
47 40 A Klimatyzator
48 30 A Okna elektryczne
49 40 A

Skrzynka bezpieczników w przedziale pasażerskim

(Lewa strona)

Mazda CX-3 (2021) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1
2
3 15 A System nagłośnieniowy
4 10 A Podgrzewany układ kierowniczy  (niektóre modele)
5 15 A Gniazda akcesoriów
6
7 7,5 A Wskaźnik zmiany biegów AT (niektóre modele)
8 7,5 A Kontrolowanie lusterek bocznych
9
10 25 A Okna elektryczne
11 15 A Wycieraczka i spryskiwacz tylnej szyby
12 30 A Fotel elektryczny  (niektóre modele)
13
14 15 A
15 20 A Podgrzewanie siedzeń  (niektóre modele)
16 7,5 A Odmgławiacz lusterek bocznych (niektóre modele)
