W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy 2 II DE z lat: 2011.
Mazda 2 II DE to druga generacja kompaktowego samochodu osobowego Mazda 2, która była produkowana w latach 2007-2014. Model ten był kontynuacją sukcesu pierwszej generacji i wprowadzał liczne ulepszenia, aby utrzymać atrakcyjność Mazdy 2 na rynku samochodów miejskich.
Mazda 2 II DE wyróżniała się nowoczesnym designem, który był zgodny z filozofią projektowania KODO – Ducha Ruchu, charakterystyczną dla marki Mazda. Samochód prezentował bardziej dynamiczne i smukłe proporcje w porównaniu do swojego poprzednika. Przód auta zdobiły smukłe reflektory, charakterystyczny grill oraz sportowe linie, które podkreślały atrakcyjny wygląd modelu.
Wnętrze Mazdy 2 II DE było przestronne i funkcjonalne, zapewniając odpowiedni komfort zarówno dla kierowcy, jak i pasażerów. Ergonomiczny układ deski rozdzielczej ułatwiał obsługę pojazdu, a materiały wykończeniowe były solidne i przyjemne w dotyku. Pomimo kompaktowych rozmiarów, Mazda 2 II DE oferowała wystarczającą przestrzeń zarówno dla osób na przednich, jak i tylnych siedzeniach.
Pod względem technicznym, Mazda 2 II DE dostępna była z różnymi jednostkami napędowymi, w tym benzynowymi silnikami o różnej pojemności i mocy. Modele z silnikami o pojemności 1.3 l i 1.5 l były dostępne w zależności od rynku. Mazda 2 II DE była dostępna z manualnymi skrzyniami biegów oraz w niektórych wersjach z automatycznymi skrzyniami biegów.
Mazda 2 II DE zdobyła uznanie za swoje zaawansowane technologie, kompaktowe rozmiary, dobre prowadzenie i oszczędność paliwa. Była to popularna opcja dla osób szukających miejskiego samochodu, który łączy praktyczność z przyjemnością z jazdy.

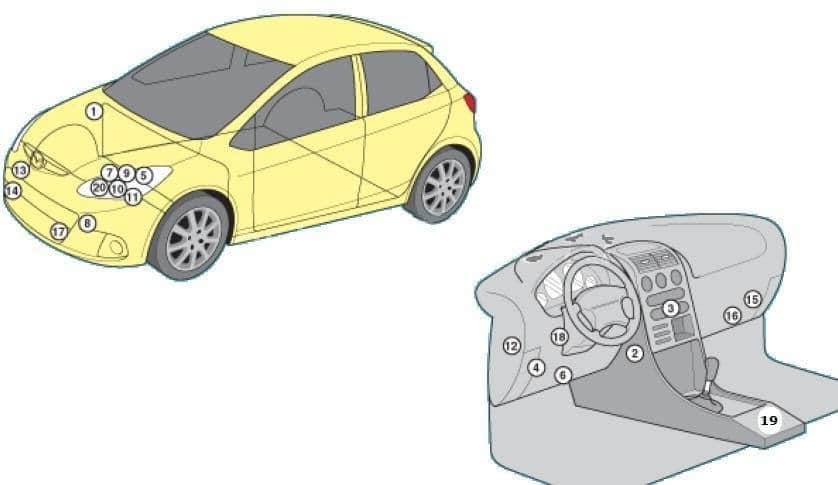

Układ
Opis
| 1 | Elektroniczna jednostka sterująca ABS |
| 2 | Rezystor silnika dmuchawy nagrzewnicy / klimatyzacji – pod deską rozdzielczą |
| 3 | Elektroniczna jednostka sterująca klimatyzacją |
| 4 | Jednostka sterująca przeciwkradzieżowa |
| 5 | Akumulator |
| 6 | Złącze diagnostyczne (DLC) |
| 7 | Elektroniczna jednostka sterująca silnika |
| 8 | Rezystor silnika wentylatora chłodzącego — w pobliżu radiatora |
| 9 | Skrzynka bezpieczników / przekaźników, komora silnika 1 |
| 10 | Skrzynka bezpieczników / przekaźników, komora silnika 2 |
| 11 | Skrzynka bezpieczników / przekaźników, komora silnika 3-diesel |
| 12 | Skrzynka bezpieczników / przekaźników, tablica przyrządów |
| 13 | Sygnał dźwiękowy 1 |
| 14 | Sygnał dźwiękowy 2 |
| 15 | Jednostka sterująca systemu dostępu bezkluczykowego |
| 16 | Centralka wielofunkcyjna – funkcje: Światła przeciwmgielne, światła awaryjne, reflektory, kierunkowskazy, system monitorowania pasów bezpieczeństwa wycieraczki |
| 17 | Czujnik temperatury otoczenia – za przednim zderzakiem |
| 18 | Jednostka sterująca wspomaganiem kierownicy |
| 19 | Elektroniczna jednostka sterująca SRS |
| 20 | Elektroniczna jednostka sterująca skrzynią biegów – w jednostce sterującej silnika |

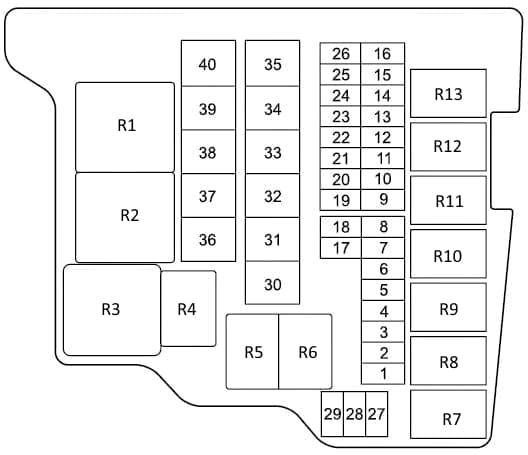

Skrzynka bezpieczników w komorze silnika
| Numer | Ampery [A] | Opis |
| 1 | ||
| 2 | 15 | Pompa paliwowa |
| 3 | 15 | Światła przeciwmgielne* |
| 4 | 20 | Okna elektryczne |
| 5 | 10 | Klakson |
| 6 | 10 | Układ sterowania silnikiem |
| 7 | 30 | DSC |
| 8 | 20 | DSC |
| 9 | 7,5 | Klimatyzator |
| 10 | 15 | Tylne światła;
Światła postojowe; Światła tablicy rejestracyjnej. |
| 11 | 10 | Światła stopu |
| 12 | 7,5 | Poduszka powietrzna |
| 13 | 20 | Odmrażacz tylnej szyby |
| 14 | 10 | Światła awaryjne;
Kierunkowskazy. |
| 15 | 20 | Elektryczne zamki do drzwi |
| 16 | 15 | Czujnik przepływu powietrza;
Układ sterowania silnikiem. |
| 17 | 15 | Układ sterowania silnikiem |
| 18 | ||
| 19 | ||
| 20 | 15 | Reflektor (prawy) |
| 21 | 15 | Reflektor (lewy) |
| 22 | ||
| 23 | ||
| 24 | 15 | Światło górne |
| 25 | ||
| 26 | 40 | Do ochrony różnych obwodów |
| 27 | ||
| 28 | 30 | Wentylator chłodzący |
| 29 | ||
| 30 | 30 | Do ochrony różnych obwodów |
| 31 | ||
| 32 | ||
| 33 | 30 | Silnik dmuchawy |
Przekaźnik
Skrzynka bezpieczników tablicy rozdzielczej
| Numer | Ampery [A] | Opis |
| 1 | ||
| 2 | 7,5 | Oświetlenie deski rozdzielczej |
| 3 | 15 | Gniazdo akcesoriów |
| 4 | 7,5 | Kontrola lusterek |
| 5 | 7,5 | Odmrażanie lusterek |
| 6 | ||
| 7 | 7,5 | Klimatyzator |
| 8 | 20 | Wycieraczka i spryskiwacz przedniej szyby |
| 9 | 10 | Wycieraczka i spryskiwacz tylnej szyby |
| 10 | ||
| 11 | ||
| 12 | 10 | Układ sterowania silnikiem |
| 13 | 10 | Klaster instrumentów, licznik |
| 14 | 10 | Poduszka powietrzna;
DSC. |
| 15 | ||
| 16 | 30 | Okna elektryczne |
