Mazda 2 II DE (2007-2010) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy 2 II DE z lat: 2007, 2008, 2009, 2010. Mazda 2 II DE to druga generacja małego samochodu osobowego Mazda 2, produkowana w latach 2007-2014. Model ten kontynuował sukces swojej poprzedniczki, oferując przestronność, oszczędność paliwa i dynamikę w kompaktowej formie. Stylistycznie Mazda […]

07/27/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy 2 II DE z lat: 2007, 2008, 2009, 2010.

Mazda 2 II DE to druga generacja małego samochodu osobowego Mazda 2, produkowana w latach 2007-2014. Model ten kontynuował sukces swojej poprzedniczki, oferując przestronność, oszczędność paliwa i dynamikę w kompaktowej formie.

Stylistycznie Mazda 2 II DE prezentowała nowoczesny design, wprowadzając bardziej wyraziste linie i agresywniejszy wygląd niż pierwsza generacja. Charakteryzowała się smukłą sylwetką, zgrabnymi proporcjami i charakterystycznym, duży grillem w przedniej części. Model ten zachwycał swoim młodzieżowym i atrakcyjnym wyglądem, co przyciągało szczególnie młodszych kierowców.

Wnętrze Mazdy 2 II DE zostało zaprojektowane z myślą o ergonomii i komforcie. Mimo niewielkich rozmiarów, wnętrze było przestronne, a jakość materiałów wykończeniowych podnosiła wrażenie elegancji. Cockpit miał czytelny układ i wygodny dostęp do elementów sterujących. Wersje wyposażone w zaawansowany system multimedialny oferowały dodatkową funkcjonalność i rozrywkę podczas jazdy.

Pod względem technicznym, Mazda 2 II DE oferowała różne jednostki napędowe. Gamę silników stanowiły benzynowe jednostki o różnych pojemnościach i konfiguracjach, które zapewniały odpowiednią moc i ekonomię paliwa. Samochód ten był zaprojektowany z myślą o niskich emisjach CO2 i efektywności paliwowej, co było szczególnie ważne w okresie rosnącej świadomości ekologicznej.

Zobacz także:  Mazda CX-7 (2007-2008) - schematy bezpieczników i przekaźników

Mazda 2 II DE zdobyła uznanie wśród recenzentów motoryzacyjnych i kierowców za dobrą jakość wykonania, zwrotne prowadzenie i oszczędność paliwa. Model ten był popularny na rynku miejskich samochodów, gdzie klienci doceniali jego kompaktowy rozmiar, łatwość parkowania i przyjazny charakter.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Układ

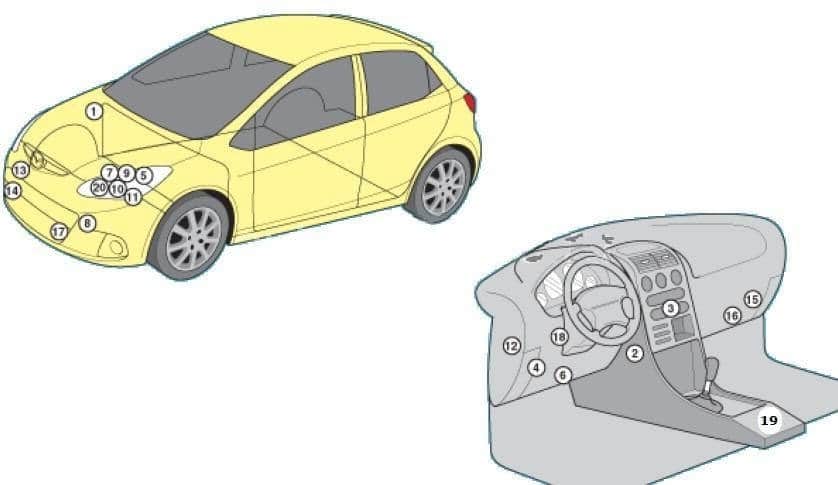

Mazda 2 II DE (2007-2010) - schematy bezpieczników i przekaźników

Opis

1 Elektroniczna jednostka sterująca ABS
2 Rezystor silnika dmuchawy nagrzewnicy / klimatyzacji – pod deską rozdzielczą
3 Elektroniczna jednostka sterująca klimatyzacją
4 Jednostka sterująca przeciwkradzieżowa
5 Akumulator
6 Złącze diagnostyczne (DLC)
7 Elektroniczna jednostka sterująca silnika
8 Rezystor silnika wentylatora chłodzącego — w pobliżu radiatora
9 Skrzynka bezpieczników / przekaźników, komora silnika 1
10 Skrzynka bezpieczników / przekaźników, komora silnika 2
11 Skrzynka bezpieczników / przekaźników, komora silnika 3-diesel
12 Skrzynka bezpieczników / przekaźników, tablica przyrządów
13 Sygnał dźwiękowy 1
14 Sygnał dźwiękowy 2
15 Jednostka sterująca systemu dostępu bezkluczykowego
16 Centralka wielofunkcyjna – funkcje: Światła przeciwmgielne, światła awaryjne, reflektory, kierunkowskazy, system monitorowania pasów bezpieczeństwa wycieraczki
17 Czujnik temperatury otoczenia – za przednim zderzakiem
18 Jednostka sterująca wspomaganiem kierownicy
19 Elektroniczna jednostka sterująca SRS
20 Elektroniczna jednostka sterująca skrzynią biegów – w jednostce sterującej silnika
Zobacz także:  Mazda 3 II BL (2011) - schematy bezpieczników i przekaźników

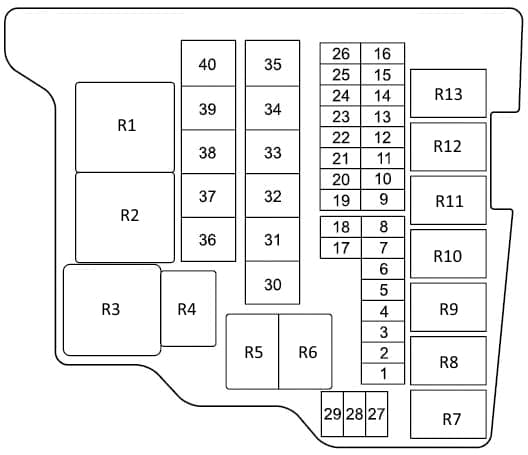

Skrzynka bezpieczników w komorze silnika

Mazda 2 II DE (2007-2010) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1
2 15 Pompa paliwowa
3 15 Światła przeciwmgielne *
4 20 Okna elektryczne
5 10 Klakson
6 10 Układ sterowania silnikiem
7 30 DSC
8 20 DSC
9 7,5 Klimatyzator
10 15 Tylne światła;

Światła postojowe;

Światła tablicy rejestracyjnej.

11 10 Światła stopu
12 7,5 Poduszka powietrzna
13 20 Odmrażacz tylnej szyby
14 10 Światła awaryjne;

Kierunkowskazy;

15 20 Elektryczne zamki do drzwi
16
17 15 Układ sterowania silnikiem
18 15 Układ sterowania silnikiem
19
20
21
22
23 15 Reflektor (prawy)
24 15 Reflektor (lewy)
25
26
27
28
29 15 Światło górne
30
31
32 40 Do ochrony różnych obwodów
33
34 30 Wentylator chłodzący
35
36
37 30 Do ochrony różnych obwodów
38
39
40 30 Klimatyzator
* Niektóre modele

Przekaźnik

  1. rezerwa
  2. Przekaźnik świecy żarowej
  3. Przekaźnik sterowania silnikiem
  4. Przekaźnik świateł drogowych
  5. Przekaźnik świateł mijania
  6. Przekaźnik tylnych świateł przeciwmgielnych
  7. Benzyna: Przekaźnik pompy paliwa
  8. Przekaźnik silnika dmuchawy nagrzewnicy
  9. rezerwa
  10. Przekaźnik klaksonu
  11. Przekaźnik klimatyzacji
  12. Przekaźnik rozrusznika
  13. Przekaźnik świateł przeciwmgielnych



Skrzynka bezpieczników tablicy rozdzielczej

Mazda 2 II DE (2007-2010) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1
2 7,5 Oświetlenie deski rozdzielczej
3 15 Gniazdo akcesoriów
4 7,5 Zasilanie lusterek bocznych
5 7,5 Odmrażacz lusterek *
6
7 7,5 Klimatyzator
8 20 Wycieraczka i spryskiwacz przedniej szyby
9 10 Wycieraczka i spryskiwacz tylnej szyby
10
11
12 10 Układ sterowania silnikiem
13 10 Klaster instrumentów, licznik
14 10 Poduszka powietrzna
15
16 30 Okna elektryczne
