W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Land Rovera Discovery Sport (L550) z lat: 2015, 2016, 2017, 2018, 2019.
Land Rover Discovery Sport L550, wprowadzony na rynek w 2015 roku, to model SUV klasy średniej, który zastąpił w ofercie brytyjskiej marki model Freelander. Discovery Sport to w zasadzie mniejszy i tańszy wariant modelu Discovery, ale zachowujący charakterystyczną stylistykę marki. Samochód oferowany był w wersjach z dwoma rzędami siedzeń, jak również wersji 5+2 z dodatkową klapą umożliwiającą dostęp do tylnych siedzeń.
Discovery Sport był oferowany z trzema silnikami benzynowymi oraz dwoma wysokoprężnymi. Najmocniejszą jednostką napędową był dwulitrowy silnik benzynowy o mocy 240 KM, który pozwalał na przyspieszenie do 100 km/h w czasie 7,8 sekundy. Wszystkie silniki były łączone z sześciobiegową manualną lub automatyczną skrzynią biegów.
Discovery Sport L550 wyposażony był w rozbudowany system napędowy Terrain Response, który umożliwiał dostosowanie trybu jazdy do warunków panujących na drodze. Samochód oferował także rozbudowane systemy bezpieczeństwa, w tym układ zapobiegający kolizjom z systemem automatycznego hamowania w razie wykrycia zagrożenia.
Wewnątrz Discovery Sport zapewniał dużo miejsca dla pasażerów, a ładowność bagażnika wynosiła od 541 do 981 litrów w zależności od konfiguracji siedzeń. Kabina była przestronna i wykończona materiałami najwyższej jakości, z mnóstwem funkcji ułatwiających obsługę samochodu.
W 2019 roku Discovery Sport przeszedł drobny facelifting, który objął głównie zmiany w stylistyce zewnętrznej, w tym nowy, bardziej agresywny wygląd z przodu oraz nowe reflektory i lampy tylne. Wewnątrz samochodu wprowadzono nową konsolę centralną z ekranem dotykowym o przekątnej 10,25 cala, a także nowe materiały wykończeniowe.
W sumie Land Rover Discovery Sport L550 był bardzo udanym modelem, który zyskał sobie wielu zadowolonych klientów dzięki swojej niezawodności, funkcjonalności i stylowej stylistyce. Samochód ten z powodzeniem konkurował z innymi popularnymi modelami w swojej klasie, takimi jak Audi Q5 czy BMW X3.

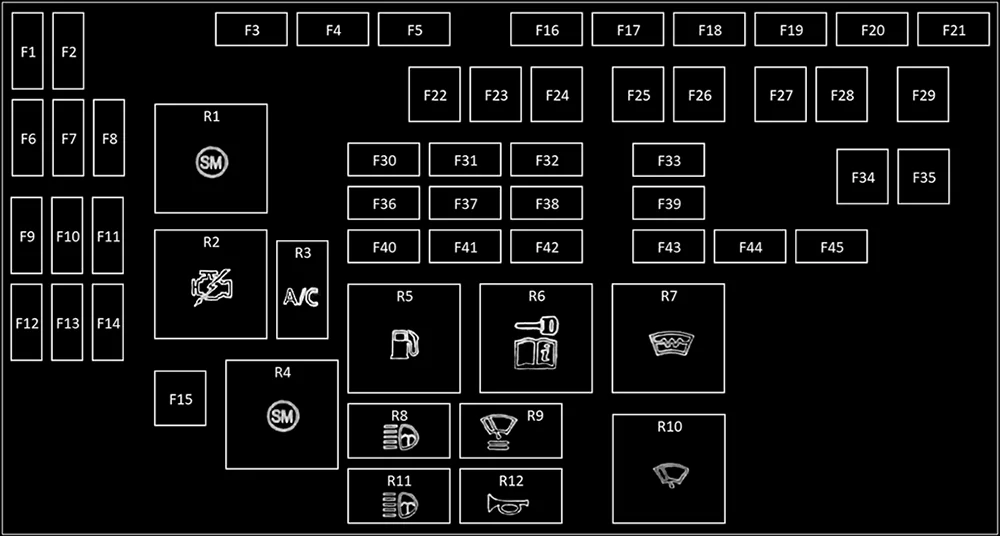

Skrzynka bezpieczników komory silnika
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 5/30 | 2015: Czujnik rozrusznika. 2016: Rozrusznik (silnik benzynowy 2,0 l) / System zarządzania silnikiem (silnik wysokoprężny 2,0 l). 2017: System zarządzania silnikiem. 2018-2019: System zarządzania silnikiem (tylko olej napędowy). |
| 2 | 5 | 2015: Moduł jakości napięcia. 2016: Zarządzanie energią elektryczną (olej napędowy). 2017-2019: Zarządzanie energią elektryczną (tylko olej napędowy). System zarządzania silnikiem (tylko benzyna). |
| 3 | 80 | 2015: Wentylatory chłodzące. 2016-2019: Wspomaganie kierownicy. |
| 4 | 60 | Świece żarowe (tylko olej napędowy). |
| 5 | 80/100 | 2015: Elektryczne wspomaganie kierownicy (EPAS). 2016-2019: Chłodzenie silnika. |
| 6 | 10/15 | 2015: Czujniki tlenu. 2016-2019: System zarządzania silnikiem. |
| 7 | 15 | 2017: System zarządzania silnikiem |
| 8 | 20/15 | System zarządzania silnikiem |
| 9 | 10 | 2015: Diesel – Czujniki silnika. 2016-2019: System zarządzania silnikiem. Płyn do układów wydechowych silników wysokoprężnych (DEF) (tylko olej napędowy). |
| 10 | – | – |
| 11 | 10 | 2015: Olej napędowy i benzyna – Czujniki silnika. 2016-2019: System zarządzania silnikiem. |
| 12 | 10/15 | 2015: Olej napędowy — obejście układu recyrkulacji spalin (EGR), czujnik wody w paliwie / benzyna — cewki zapłonowe. 2016-2019: System zarządzania silnikiem |
| 13 | – | – |
| 14 | 10/15 | 2015: Diesel – Czujniki silnika / Benzyna – Czujniki tlenu. 2016-2017: System zarządzania silnikiem. 2018-2019: Chłodzenie silnika (tylko benzyna) / System zarządzania silnikiem (tylko olej napędowy). |
| 15 | 40 | 2015-2016: Rozrusznik. 2017-2019: System zarządzania silnikiem. |
| 16 | 100 | Nagrzewnica pomocnicza. |
| 17 | 60 | Skrzynka bezpieczników w przedziale pasażerskim |
| 18 | 60 | Skrzynka bezpieczników w przedziale pasażerskim |
| 19 | 60 | Skrzynka bezpieczników w bagażniku |
| 20 | 60 | Skrzynka bezpieczników w bagażniku |
| 21 | 60 | 2015: Moduł jakości napięcia. 2016-2019: Zarządzanie energią elektryczną. |
| 22 | 30 | Wycieraczki przedniej szyby |
| 23 | 40 | Skrzynka bezpieczników w przedziale pasażerskim |
| 24 | 30 | 2015-2016: Diesel – Rozrusznik. 2017-2019: Rozrusznik (tylko diesel automatyczny i benzyna). |
| 25 | 40 | Układ zapobiegający blokowaniu się kół podczas hamowania (ABS) |
| 26 | 40 | Układ zapobiegający blokowaniu się kół podczas hamowania (ABS) |
| 27 | 40 | Skrzynka bezpieczników w przedziale pasażerskim |
| 28 | 40 | Silnik dmuchawy nagrzewnicy |
| 29 | 30 | Elektryczny hamulec przyczepy (Australia) |
| 30 | 15 | Spryskiwacz reflektora |
| 31 | 15 | Klakson |
| 32 | 10 | Sprzęgło klimatyzacji |
| 33 | 5 | Klakson, podgrzewana przednia szyba, pompa paliwa |
| 34 | 40 | Podgrzewana przednia szyba – lewa strona |
| 35 | 40 | Podgrzewana przednia szyba – prawa strona |
| 36 | 5 | 2015: System zarządzania silnikiem (EMS), sprzęgło klimatyzacji, koło zębate rozrusznika. 2016-2019: System zarządzania silnikiem, Klimatyzacja. |
| 37 | 20 | Pompa paliwowa. |
| 38 | 5 | 2015: Moduł kierownicy |
| 39 | 5 | 2015: Tempomat adaptacyjny (ACC) |
| 40 | 5 | System adaptacyjnego oświetlenia przedniego — prawy reflektor |
| 41 | 5 | System adaptacyjnego oświetlenia przedniego — lewy reflektor |
| 42 | 5 | Jednostka sterująca reflektorów, jednostka sterująca dynamicznego poziomowania reflektorów |
| 43 | 5 | 2015: Cewki przekaźnika klimatyzacji/podgrzewanego siedzenia |
| 44 | 10 | Podgrzewana kierownica |
| 45 | 5 | 2016-2019: Kierownica. |

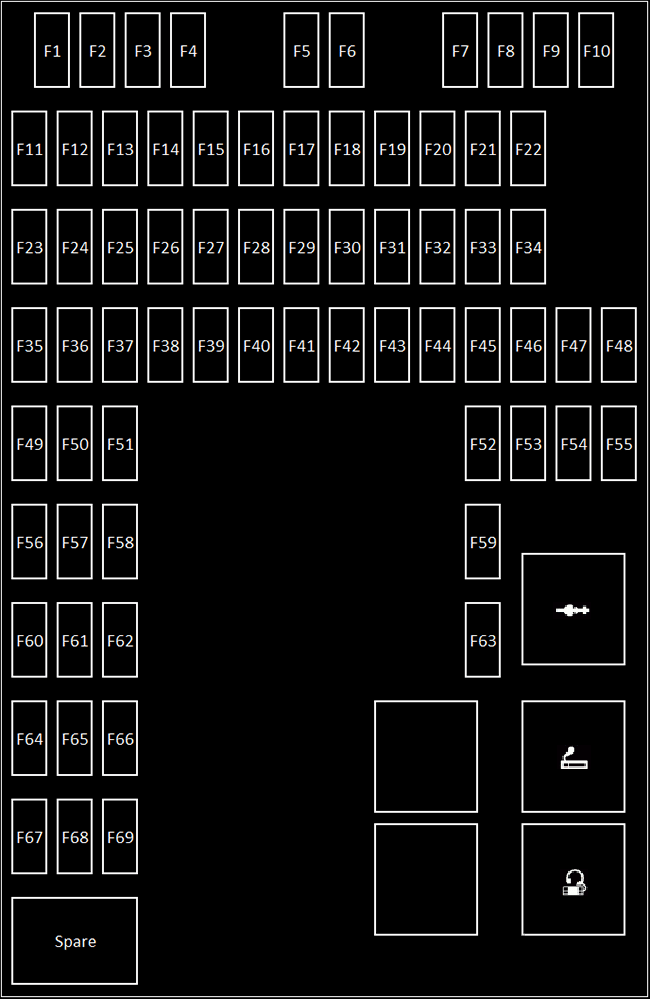

Skrzynka bezpieczników w przedziale pasażerskim
Skrzynka bezpieczników w przedziale pasażerskim (górna): Otwórz schowek i wyjmij panel z wyłożenia schowka. Etykieta na panelu pokazuje chronione obwody i lokalizację bezpieczników.
Skrzynka bezpieczników w przedziale pasażerskim (dolna): Zdjąć dolny panel dostępu.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 5 | Odbiornik inteligentnego kluczyka, czujnik alarmu, system monitorowania ciśnienia w oponach (TPMS) |
| 2 | – | – |
| 3 | 10 | Przednie światła przeciwmgielne |
| 4 | – | – |
| 5 | 5 | Układ zapobiegający blokowaniu się kół podczas hamowania (ABS) |
| 6 | 5 | Dynamika adaptacyjna, elektryczny moduł sterujący różnicowego (E-diff) |
| 7 | – | – |
| 8 | 25 | Moduł drzwi pasażera |
| 9 | – | – |
| 10 | 5 | Podgrzewane dysze spryskiwaczy |
| 11 | 10 | Światła cofania przyczepy |
| 12 | 5 | Światła cofania |
| 13 | – | – |
| 14 | 5 | Przełącznik pedału hamulca |
| 15 | 30 | Podgrzewana tylna szyba |
| 16 | 5 | Elektryczne wspomaganie kierownicy (EPAS) |
| 17 | 5 | Moduł kontroli dostępu bezkluczykowego |
| 18 | 5 | 2017-2019: Chłodzenie silnika. |
| 19 | 5 | Moduł sterujący zarządzania silnikiem |
| 20 | 5 | Tempomat adaptacyjny (ACC) |
| 21 | 5 | Przełącznik konsoli środkowej, przełącznik deski rozdzielczej silnika zaburtowego |
| 22 | 5 | Automatyczna skrzynia |
| 23 | – | – |
| 24 | – | – |
| 25 | – | – |
| 26 | – | – |
| 27 | 10 | 2017-2019: Światła przeciwmgielne przyczepy. |
| 28 | – | – |
| 29 | – | – |
| 30 | – | – |
| 31 | 5 | Czujnik deszczu, Przełącznik lampy pomocniczej, Moduł jakości napięcia, Czujnik wilgotności, Zarządzanie energią elektryczną |
| 32 | 25 | Moduł drzwi kierowcy |
| 33 | – | – |
| 34 | 10 | Zamykana klapka wlewu paliwa |
| 35 | – | – |
| 36 | 5 | Sygnalizator akustyczny z zasilaniem bateryjnym |
| 37 | 20 | Moduł kontroli dostępu bezkluczykowego |
| 38 | 15 | Spryskiwacz przedniej szyby |
| 39 | 25 | Moduł lewych tylnych drzwi |
| 40 | 5 | Przełącznik szyby w drzwiach kierowcy |
| 41 | 5 | Moduł bramy |
| 42 | 30 | Przednie siedzenie kierowcy |
| 43 | 15 | Spryskiwacz tylnej szyby |
| 44 | 25 | Moduł prawych tylnych drzwi |
| 45 | 30 | Fotel pasażera z przodu |
| 46 | – | – |
| 47 | 20 | Jednostka sterująca roletami przeciwsłonecznymi |
| 48 | 15 | Zasilanie złącza przyczepy |
| 49 | – | – |
| 50 | – | – |
| 51 | 5 | Przełączniki na kierownicy |
| 52 | 20 | Zapalniczka |
| 53 | 20 | Gniazdo zasilania akcesoriów Cubby Box |
| 54 | – | – |
| 55 | 20 | Gniazdo zasilania akcesoriów konsoli tylnej |
| 56 | 10 | Dodatkowy system przytrzymujący (SRS) |
| 57 | 10 | Lampy wewnętrzne |
| 58 | – | – |
| 59 | – | – |
| 60 | 5 | Czujnik obecności, lampka wyłączająca poduszkę powietrzną pasażera |
| 61 | 5 | Rozruch silnika |
| 62 | – | – |
| 63 | 20 | Gniazdo zasilania akcesoriów w przestrzeni ładunkowej |
| 64 | – | – |
| 65 | – | – |
| 66 | 5 | Diagnostyka |
| 67 | 15 | Przyczepa |
| 68 | – | – |
| 69 | 15 | Automatyczna skrzynia |

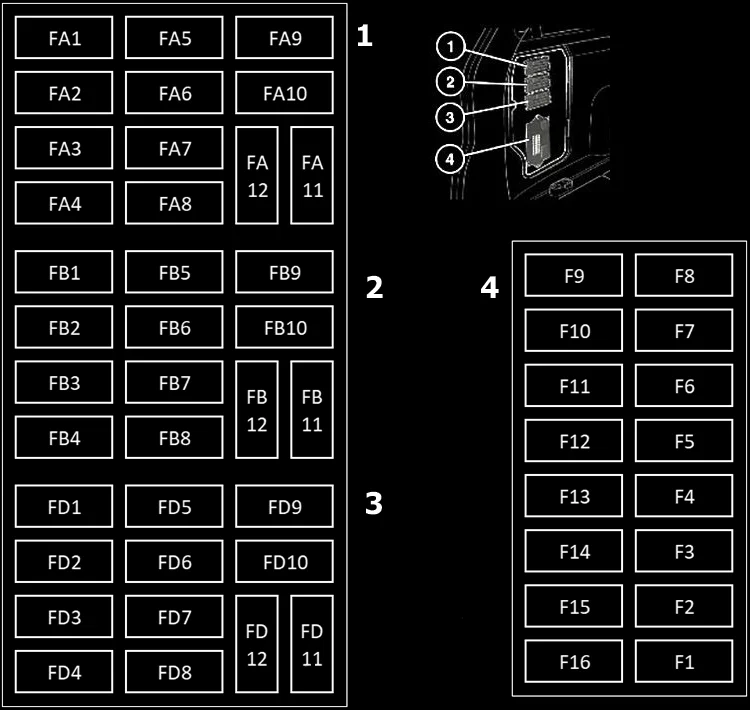

Skrzynka bezpieczników przestrzeni ładunkowej
Obróć zatrzask i zdejmij panel z lewego poszycia bagażnika.
| Numer | Ampery [A] | Opis |
|---|---|---|
| FA1 | 30 | Napęd na wszystkie koła (AWD) — odłącz i wydajniejszy układ napędowy |
| FA2 | 15 | Przekaźnik tylnej wycieraczki |
| FA3 | 5 | Napęd na wszystkie koła (AWD) — dynamiczny układ napędowy |
| FA4 | 10 | Moduł telematyczny |
| FA5 | 20 | Moduł podgrzewanego fotela kierowcy |
| FA6 | 20 | Moduł ogrzewania tylnych siedzeń (lewa strona) |
| FA7 | 5 | Moduł wykrywania brodzenia |
| FA8 | – | – |
| FA9 | – | – |
| FA10 | 20 | Klimatyzacja z tyłu |
| FA11 | 30 | Wysuwany hak holowniczy. |
| FA12 | 25 | 2017-2019: Płyn do układów wydechowych silników wysokoprężnych (DEF). |
| FB1 | – | – |
| FB2 | – | – |
| FB3 | 10 | Tablica przyrządów |
| FB4 | 5 | Moduł bramy diagnostycznej |
| FB5 | 5 | Moduł sterujący automatycznych świateł drogowych (wspomaganie świateł drogowych). |
| FB6 | 5 | Kamera zbliżeniowa lub kamera cofania |
| FB7 | 5 | Monitor martwego pola (BSM) |
| FB8 | 10 | Wyświetlacz przezierny, head-up |
| FB9 | – | – |
| FB10 | 5 | 2016-2019: Tempomat adaptacyjny (ACC) |
| FB11 | 40 | Wzmacniacz dźwięku |
| FB12 | 20 | 2016-2019: Wzmacniacz audio |
| FD1 | 20 | Moduł podgrzewanego siedzenia pasażera z przodu |
| FD2 | 20 | Moduł ogrzewania tylnych siedzeń (prawa strona) |
| FD3 | 10 | Porty USB z tyłu i w schowku podręcznym |
| FD4 | – | – |
| FD5 | 30 | 2015: Magnaride. 2016-2019: Zawieszenie adaptacyjne. |
| FD6 | 25 | Elektryczna klapa tylna |
| FD7 | 5 | 2015: Odbiornik FBH. 2016-2019: Nagrzewnica pomocnicza. |
| FD8 | 5 | 2016-2019: Pomocnicza pompa płynu chłodzącego. |
| FD9 | 5 | Przekaźnik komfortu |
| FD10 | 25 | 2017-2019: Pompa paliwa (tylko pojazdy rosyjskie i indyjskie). |
| FD11 | 40 | 2016: Płyn do układów wydechowych silników wysokoprężnych (DEF). |
| FD12 | – | – |
| 1 | 15 | Ekran dotykowy, Zintegrowany panel sterowania z przodu |
| 2 | 10 | 2015: Wzmacniacz audio. 2016-2019: Wzmacniacz audio. Panel wejścia/wyjścia audio-wideo. |
| 3 | 10 | Tylna klapa sterowana gestem |
| 4 | 10 | Nawigacja, Tuner telewizyjny, Telefon |
| 5 | 15 | Jednostka główna audio |
| 6 | 15 | Siłowniki tylnych siedzeń, panel wejścia/wyjścia audio-wideo |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | – | – |
| 13 | – | – |
| 14 | – | – |
| 15 | 15 | Zintegrowane panele sterowania z przodu i z tyłu – ogrzewanie i wentylacja |
| 16 | 20 | 2015-2016: Nagrzewnica wspomagająca na paliwo. 2017-2019: Nagrzewnica pomocnicza. |
