W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kia Carens i Rondo IV z lat: 2017, 2018, 2019.
Kia Carens i Kia Rondo IV (2017-2019) to kontynuacja modeli samochodów kompaktowych typu minivan, produkowanych przez południowokoreańską markę Kia Motors. W tym okresie modele te zostały poddane pewnym modyfikacjom i ulepszeniom, zachowując przestronność, nowoczesny design oraz zaawansowane technologie.
Oto kilka kluczowych cech modeli Kia Carens i Kia Rondo IV (2017-2019):

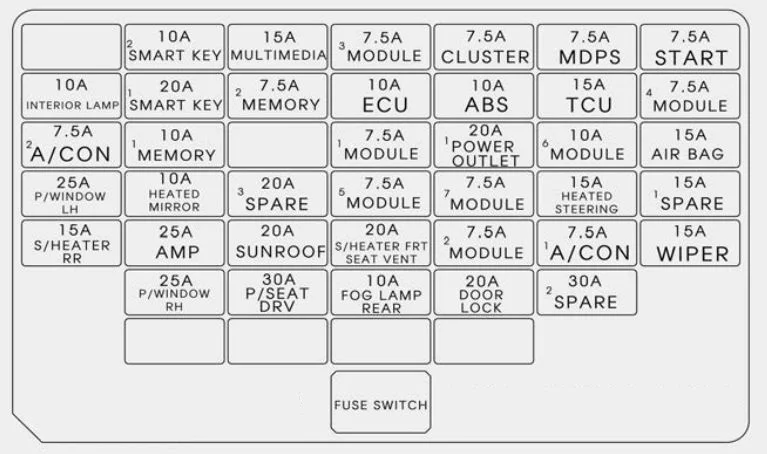

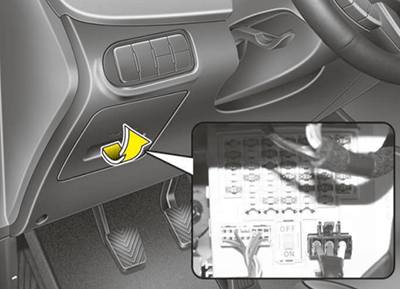

Przedział pasażerski
| Numer | Ampery [A] | Nazwa | Opis |
| 1 | 10 A | PDM 2 | Przełącznik przycisku Start/Stop, moduł immobilizera |
| 2 | 15A | MULTI MEDIA | Konwerter DC-DC (audio), jednostka główna audio/wideo i nawigacji, audio |
| 3 | 7,5A | MODULE 3 | Moduł sterujący podgrzewacza siedzeń, moduł podgrzewacza tylnych siedzeń, moduł podgrzewacza siedzenia pasażera, przetwornica DC-DC (AMP), moduł automatycznego poziomowania reflektorów, czujnik deszczu, siłownik urządzenia do poziomowania reflektorów, moduł sterujący klimatyzacji, elektrochromowe lusterko, przełącznik urządzenia do poziomowania reflektorów, jednostka główna A/V i nawigacji |
| 4 | 7,5A | CLUSTER | Zestaw wskaźników, konwerter DC-DC (audio) |
| 5 | 7,5A | MDPS | Jednostka MDPS |
| 6 | 7,5A | START | Skrzynka przekaźników ICM (przekaźnik B/alarm), wyłącznik blokady zapłonu [A/T – przełącznik zakresu skrzyni biegów], [blok przyłączeniowy M/T – E/R (RLY. 10), ECM/PCM, moduł sterujący inteligentnego kluczyka] |
| 7 | 10 A | INTERIOR LAMP | Elektryczne lusterko zewnętrzne kierowcy/pasażera, lampa nożna kierowcy/pasażera, kluczyk zapłonu (podświetlenie), Przełącznik ostrzegawczy i drzwi, lampka konsoli górnej, lampka wnętrza pojazdu, lampka toaletki lewa i prawa, tylna lampa osobista lewa i prawa, lampka bagażnika, lampa przenośna |
| 8 | 20A | PDM | Inteligentny moduł sterujący kluczem |
| 9 | 7,5A | MEMORY 2 | Odbiornik radiowy |
| 10 | 10 A | ECU | Moduł sterujący inteligentnego kluczyka, moduł immobilizera, czujnik prędkości pojazdu, ECM/PCM, czujnik przepływu powietrza (D4FD), moduł przekaźnika żarzenia |
| 11 | 10 A | ABS | Moduł sterujący ABS/ESC |
| 12 | 15A | TCU | TCM (D4FD), przełącznik zakresu skrzyni biegów (A/T, DCT), blok przyłączeniowy E/R (bezpiecznik – F27) (M/T) |
| 13 | 7,5A | MODULE 4 | BCM |
| 14 | 7,5A | A/CON SW | Moduł sterujący klimatyzacji |
| 15 | 10 A | MEMORY 1 | Zestaw wskaźników, automatyczny czujnik oświetlenia i foto, moduł monitorowania ciśnienia w oponach, ultradźwiękowy czujnik ochrony przed intruzami, moduł sterowania klimatyzacją, złącze łącza danych, moduł sterowania syreną, zegar, BCM |
| 16 | 7,5A | MODULE 1 | Inteligentny moduł sterujący wspomagania parkowania, włącznik światła stopu, moduł monitorowania ciśnienia w oponach, czujnik sprzęgła (M/T), przedni czujnik wspomagania parkowania (środek)/(bok), przedni czujnik wspomagania parkowania (ln)/(wyjście), tylny czujnik wspomagania parkowania środkowy, przełącznik Crash Pad, tylny czujnik wspomagania parkowania (ln)/(na zewnątrz), przełącznik trybu sportowego, brzęczyk wspomagania parkowania, uniwersalne złącze kontrolne, moduł elektrycznego hamulca postojowego, zmiana pasa ruchu Moduł ostrzegawczy, radar wykrywania martwego pola po lewej i prawej stronie |
| 17 | 20A | POWER OUTLET 1 | Tylne gniazdko elektryczne, zapalniczka, przednie gniazdko elektryczne |
| 18 | 10 A | MODULE 6 | Jednostka główna audio-wideo i nawigacji, konwerter DC-DC (audio/AMP), audio, zegar, moduł sterujący inteligentnego kluczyka, BCM, blok przyłączeniowy E/R (RLY. 7), AMP, przełącznik zasilania lusterka zewnętrznego |
| 19 | 15A | A/BAG | Moduł sterujący SBR, przypomnienie o zapięciu pasów bezpieczeństwa (lampka), blokada drzwi zestawu wskaźników i włączanie/wyłączanie PAB IND., moduł sterujący SRS, moduł sterujący klimatyzacji |
| 20 | 25A | P/WDW LH | Moduł bezpieczeństwa tylnego podnośnika szyby lewej, moduł podnośnika szyby bezpieczeństwa kierowcy/pasażera, przekaźnik podnośnika szyby lewej |
| 21 | 10 A | HTD MIRR | Moduł sterujący klimatyzacji, ECM/PCM, lusterko zewnętrzne zasilania kierowcy/pasażera |
| 22 | 7,5A | MODULE 5 | Lampa przenośna, moduł ogrzewania tylnych siedzeń, zespół panoramicznego szyberdachu, moduł sterujący CCS kierowcy/pasażera, moduł sterujący podgrzewania siedzenia, moduł podgrzewania siedzenia pasażera, blok przyłączeniowy E/R (RLY. 8) |
| 23 | 7,5A | MODULE 7 | BCM, moduł sterujący inteligentnego klucza |
| 24 | 15A | HTD STRG | Podgrzewacz kierownicy |
| 25 | 15A | S/HEATER RR | Moduł ogrzewania tylnych siedzeń |
| 26 | 25A | AMP | Przetwornica DC-DC (AMP), AMP |
| 27 | 20A | SUNROOF | Zespół panoramicznego szyberdachu |
| 28 | 20A | S/HEATER FRT | Moduł sterujący CCS kierowcy/pasażera, moduł sterujący podgrzewacza siedzenia, moduł podgrzewacza siedzenia pasażera |
| 29 | 7,5A | MODULE 2 | Skrzynka przekaźników ICM (przekaźnik dźwiękowy lampki kierunkowskazu, przekaźnik składania/rozkładania), elektromagnes kluczyka, przełącznik trybu sportowego, przełącznik konsoli po lewej i prawej stronie, przełącznik tylnej szyby |
| 30 | 7,5A | A/CON | Blok Diesla (RLY. 2, RLY. 3), blok przyłączeniowy E/R (RLY. 2), moduł sterujący klimatyzacji, jonizator klastra |
| 31 | 15A | WIPER | Silnik wycieraczki tylnej, skrzynka przekaźnikowa ICM (przekaźnik wycieraczki tylnej), przełącznik wielofunkcyjny |
| 32 | 25A | P/WDW RH | Moduł podnośnika szyby tylnej bezpieczeństwa, moduł podnośnika szyby kierowcy/pasażera, przekaźnik podnośnika szyby prawej |
| 33 | 30A | P/SEAT DRV | Ręczny przełącznik fotela kierowcy |
| 34 | 10 A | FOG LAMP RR | Skrzynka przekaźników ICM (przekaźnik tylnych świateł przeciwmgielnych) |
| 35 | 20A | DR LOCK | Przekaźnik otwarcia tylnej klapy, przekaźnik blokady/odblokowania drzwi, skrzynka przekaźników ICM (przekaźnik martwego zamka) |

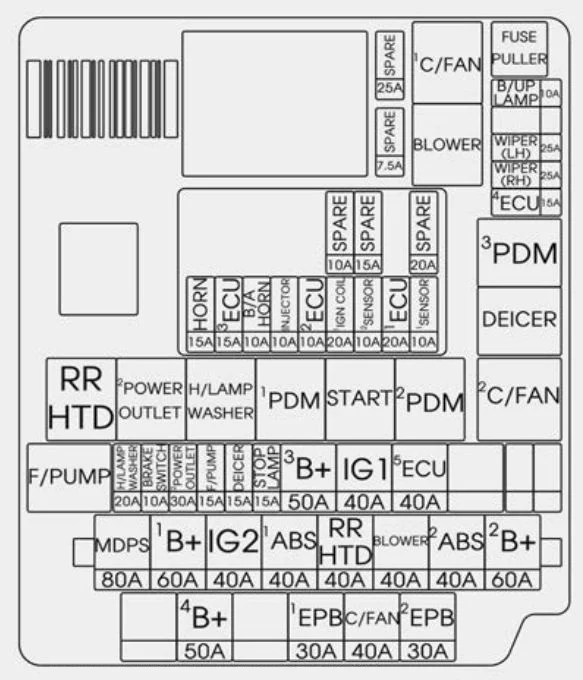

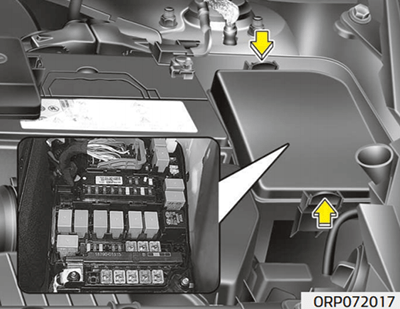

Komora silnika
| Ampery [A] | Nazwa | Opis |
| MULTI FUSES: | ||
| 80A | MDPS | Jednostka MDPS |
| 60A | B+1 | Inteligentny blok przyłączeniowy (IPS 1, IPS 2, IPS 3, IPS 4, bezpiecznik – F2/F9/F22/F29/F36) |
| 40A | IG2 | RLY. 10 (przekaźnik rozruchu), wyłącznik zapłonu (start bez przycisku), RLY. 3 (przekaźnik PDM 3 (IG2), z przyciskiem Start) |
| 40A | ABS 1 | Moduł sterujący ABS/ESC |
| 40A | RR HTD | RLY 6 (przekaźnik tylnego odmgławiacza) |
| 40A | BLOWER | RLY 2 (przekaźnik dmuchawy) |
| 40A | ABS 2 | Moduł sterujący ABS/ESC, uniwersalne złącze kontrolne |
| 60A | B+2 | Inteligentny blok przyłączeniowy (IPS 5, IPS 6, IPS 7, IPS 8, bezpiecznik – F31/F37/F38) |
| FUSES: | ||
| 50A | B+4 | Blok przyłączeniowy E/R (bezpiecznik – F29/F30/F31) |
| 30A | EPB 1 | Moduł elektrycznego hamulca postojowego |
| 50A | C/FAN | RLY 1 (przekaźnik C/wentylator 1), RLY 5 (przekaźnik C/wentylator 2) |
| 30A | EPB 2 | Moduł elektrycznego hamulca postojowego |
| 20A | H/LP WASHER | RLY. 8 (przekaźnik spryskiwacza reflektora) |
| 10 A | BRAKE SWITCH | Przełącznik świateł stopu, moduł sterujący inteligentnego klucza |
| 30A | POWER OUTLET 2 | RLY. 7 (przekaźnik gniazda zasilania) |
| 15A | FUEL PUMP | RLY 12 (przekaźnik pompy paliwa) |
| 15A | DEICER | RLY 4 (przekaźnik odladzacza) |
| 15A | STOP LAMP | Elektroniczny moduł sygnału stopu |
| 50A | B+3 | Inteligentny blok przyłączeniowy (urządzenie do automatycznego odcinania prądu upływowego, bezpiecznik — F30/F32/F33/F39) |
| 40A | IG1 | RLY 9 (przekaźnik PDM 1 (ACC)), RLY 11 (przekaźnik PDM 2 (IG 1)), wyłącznik zapłonu |
| 40A | ECU 5 | Blok EMS (bezpiecznik – F32/F33/F34, przekaźnik sterowania silnikiem) |
| 10 A | B/UP LP | MT – włącznik lampy cofania, A/T – tylna lampa zespolona (wejście) LH/RH, elektrochromowe lusterko, jednostka główna A/V i nawigacji, audio, zestaw wskaźników |
| 25A | WIPER (LH) | Silnik wycieraczki przedniej lewej |
| 25A | WIPER (RH) | Prawy silnik wycieraczki przedniej |
| 15A | ECU 4 | ECM/PCM |
| 15A | HORN | Przekaźnik klaksonu |
| 15A | ECU 3 | PCM (A/T), ECM (M/T) |
| 10 A | B/ALARM | B/przekaźnik klaksonu alarmowego, przekaźnik klaksonu |
| 10 A | INJECTOR | G4NA : Wtryskiwacz nr 1/nr 2/nr 3/nr 4 |
| 10 A | ECU 2 | G4FD : PCM (A/T), ECM (M/T)
G4NC : PCM (A/T), ECM (M/T) |
| 20A | IGN COIL 1 | Cewka zapłonowa nr 1/#2/#3/#4, skraplacz |
| 10 A | SENSOR 2 | G4FD: Zawór kontroli poziomu oleju nr 1/2, czujnik poziomu oleju, blok przyłączeniowy E/R (RLY.1, RLY.5)
G4NA/G4NC: Zawór kontroli poziomu oleju nr1/2, czujnik położenia wałka rozrządu (dolotowy/wydechowy) , czujnik poziomu oleju (G4NC), blok przyłączeniowy E/R (RLY 1, RLY 5) |
| 20A | ECU 1 | PCM (A/T), ECM (M/T) |
| 10 A | SENSOR 1 | Czujnik tlenu (góra/dół), zawór elektromagnetyczny o zmiennym wlocie, zawór elektromagnetyczny sterowania oczyszczaniem |
| Nazwa przekaźnika | Rodzaj |
| C/FAN 1 | mikro |
| BLOWER | mikro |
| PDM3 (IG2) | mikro |
| Deicer | mikro |
| C/Fan 2 | mikro |
| RR HTD | mikro |
| Power Outlet | mikro |
| H/Lamp Washer | mikro |
| PDM1 (ACC) | mikro |
| START | mikro |
| PDM2 (IG1) | mikro |
| Fuel Pump | mikro |
| Engine Control | PCB |
| B/Alarm Horn | PCB |
| Horn | PCB |
