Komora silnika
Power Distribution Center znajduje się w komorze silnika po stronie pasażera, obok zacisków akumulatora. To centrum zawiera bezpieczniki kasetowe, mikrobezpieczniki, przekaźniki i wyłączniki. Opis każdego bezpiecznika i elementu może być wybity na wewnętrznej pokrywie, w przeciwnym razie numer wnęki każdego bezpiecznika jest wybity na wewnętrznej pokrywie, co odpowiada poniższej tabeli.

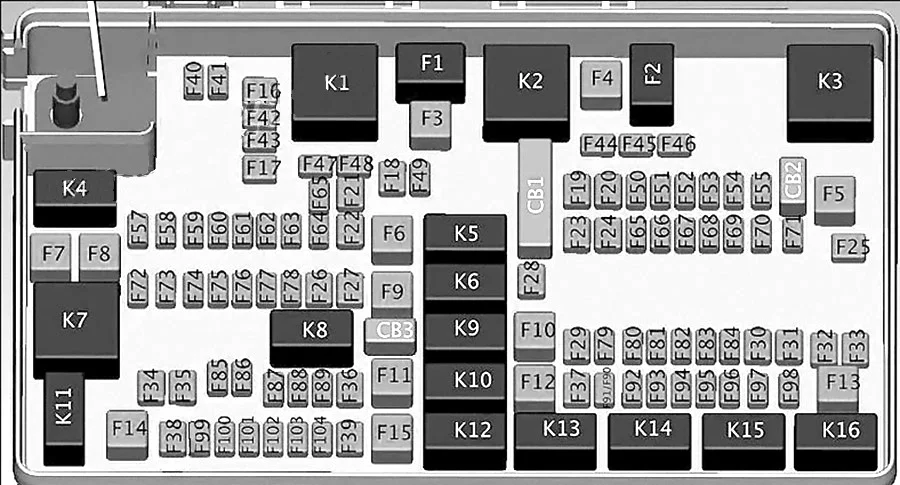

Centrum Dystrybucji Energii
| Wgłębienie | Bezpiecznik kasetowy | Mikrobezpiecznik | Opis |
| * Jeśli jest na wyposażeniu | |||
| F01 | – | – | Zapasowy |
| F02 | – | – | Zapasowy |
| F03 | 60 A żółty | – | Wentylator chłodnicy * |
| F04 | – | – | Zapasowy |
| F05 | 40 A zielony | – | Kompensacja zawieszenia pneumatycznego* |
| F06 | 40 A zielony | – | Pompa ABS |
| F07 | 30 Amp Różowy | – | Elektromagnes rozrusznika |
| F08 | – | – | Zapasowy |
| F09 | 30 Amp Różowy | – | Podgrzewacz oleju napędowego (tylko silnik Diesla)*;
pompa próżniowa hamulca*. |
| F10 | 40 A zielony | – | Kontroler nadwozia#2;
Światło zewnętrzne. |
| F11 | 30 Amp Różowy | – | Hamulec elektryczny do holowania przyczepy * |
| F12 | 40 A zielony | – | Kontroler nadwozia#2;
Zasilanie zamka centralnego |
| F13 | 40 A zielony | – | Silnika dmuchawy przedniej |
| F14 | 40 A zielony | – | Kontroler nadwozia#4;
Światło zewnętrzne |
| F15 | 40 A zielony | – | (LTR) Chłodzenie silnika * |
| F 16 | – | – | Zapasowy |
| F17 | 30 Amp Różowy | – | Spryskiwacz reflektorów * |
| F18 | – | – | Zapasowy |
| F19 | 20 A niebieski | – | Zagłówek elektromagnetyczny * |
| F20 | 30 Amp Różowy | – | Modyfikacja drzwi pasażera |
| F21 | – | – | Zapasowy |
| F22 | 20 A niebieski | – | ECM*;
PCM*. |
| F23 | 30 Amp Różowy | – | Kontroler nadwozia#1;
Światło wewnętrzne. |
| F24 | 30 Amp Różowy | – | Modyfikacja drzwi kierowcy |
| F25 | 30 Amp Różowy | – | Wycieraczki |
| F26 | 30 Amp Różowy | – | Zawory ESP/ECU |
| F27 | – | – | Zapasowy |
| F28 | 20 A niebieski | – | Światła cofania przyczepy do holowania* |
| F29 | 20 A niebieski | – | Światła postojowe do holowania przyczepy* |
| F30 | 30 Amp Różowy | – | TRLR Moc holowania* |
| F31 | – | – | Zapasowy |
| F32 | 30 Amp Różowy | – | Moduł sterowania układem napędowym |
| F33 | – | – | Zapasowy |
| F34 | 30 Amp Różowy | – | Kontrola mechanizmu różnicowego poślizgu* |
| F35 | 30 Amp Różowy | – | Szyberdach* |
| F36 | 30 Amp Różowy | – | EBL |
| F37 | 25 A Wyczyść | – | Silnik dmuchawy tylnej* |
| F38 | 30 Amp Różowy | – | Falownik 115 V AC * |
| F39 | 30 Amp Różowy | – | Elektryczna klapa podnoszona |
| F40 | – | 10 A czerwony | Światła do jazdy dziennej/poziomowanie reflektorów |
| F41 | – | – | Zapasowy |
| F42 | – | 20 A żółty | Klakson |
| F43 | – | – | Zapasowy |
| F44 | – | 10 A czerwony | Port diagnostyczny |
| F45 | – | 5 A Tan | Bramka bezpieczeństwa cybernetycznego |
| F46 | – | – | Zapasowy |
| F47 | – | – | Zapasowy |
| F48 | – | – | Zapasowy |
| F49 | – | 10 A czerwony | Zintegrowany centralny komin/sterowanie klimatem |
| F50 | – | 20 A żółty | Moduł sterowania zawieszeniem pneumatycznym/dyferencjał poślizgu |
| F51 | – | 15 A niebieski | Piasta KIN/RF/blokada kolumny kierownicy — jeśli jest na wyposażeniu |
| F53 | – | 20 A żółty | Holowanie przyczepy — lewe światła skrętu/stopu — jeśli jest na wyposażeniu |
| F54 | – | – | Zapasowy |
| F55 | – | – | Zapasowy |
| F56 | – | 15 A niebieski | PCM* |
| F57 | – | 20 A żółty | Czujnik NOX*;
PM czujnik*; Podgrzewacz paliwa* |
| F58 | – | 15 A niebieski | Reflektory HID lewe * |
| F59 | – | 10 A czerwony | Przekaźnik pomp SCR* |
| F60 | – | 15 A niebieski | TCM |
| F61 | – | 10 A czerwony | Czujnik PM |
| F62 | – | 10 A czerwony | Sprzęgło klimatyzacji |
| F63 | – | 20 A żółty | Cewki zapłonowe *;
DSL czujnik* |
| F64 | – | 25 A Wyczyść | Wtryskiwacze paliwa/PCM/ECM |
| F65 | – | – | Zapasowy |
| F66 | – | 10 A czerwony | Szyberdach/czujnik deszczu/wewnętrzne lusterko wsteczne/port USB/DSCR/DTV*. |
| F67 | – | 15 A niebieski | Port CD/DVD/UCI/Port USB |
| F68 | – | 20 A żółty | Wycieraczka tylna |
| F69 | – | 15 A niebieski | Kanał Spotlight* |
| F70 | – | 20 A żółty | Pompa paliwa |
| F71 | – | 30 A zielony | Wzmacniacz*/ ANCM* |
| F72 | – | 10 A czerwony | ECM*/PCM* |
| F73 | – | 15 A niebieski | Reflektory HID prawe * |
| F74 | – | – | Zapasowy |
| F75 | – | 10 A czerwony | CTRL podwójnego bata * |
| F76 | – | 10 A czerwony | ESP |
| F77 | – | 10 A czerwony | Moduł sterujący układu napędowego/moduł odłączania przedniej osi* |
| F78 | – | 10 A czerwony | ECM/PCM/EPS |
| F79 | – | – | Zapasowy |
| F80 | – | 10 A czerwony | Uniwersalny mechanizm otwierania drzwi garażowych/moduł antywłamaniowy — zależnie od wyposażenia/syrena |
| F81 | – | 20 A żółty | Moduł sterujący kolumny kierownicy/tempomat/DTV* |
| F82 | – | 10 A czerwony | SCCM/tempomat/DTV * |
| F83 | – | 10 A czerwony | Drzwi wlewu paliwa |
| F84 | – | 15 A niebieski | Grupa |
| F85 | – | 10 A czerwony | ORC (poduszka powietrzna) |
| F86 | – | 10 A czerwony | ORC (poduszka powietrzna) |
| F87 | – | 10 A czerwony | Modyfikacja zawieszenia powietrza* |
| F88 | – | 15 A niebieski | Klaster tablicy rozdzielczej/ SGW / ITBM * |
| F89 | – | – | Zapasowy |
| F90 | – | – | Zapasowy |
| F91 | – | 20 A żółty | Gniazdo zasilania (tylne siedzenia/przestrzeń bagażowa) do wyboru |
| F92 | – | 10 A czerwony | Tylna lampka konsoli — jeśli jest na wyposażeniu |
| F93 | – | 20 A żółty | Zapalniczka |
| F94 | – | 10 A czerwony | Moduł przerzutki/skrzynki transferowej |
| F95 | – | 10 A czerwony | Tylna kamera / czujnik martwego punktu * |
| F96 | – | 10 A czerwony | Przełącznik ogrzewania tylnego siedzenia* |
| F97 | – | 20 A żółty | Tylne podgrzewane siedzenia i podgrzewana kierownica* |
| F98 | – | 20 A żółty | Wentylowane fotele/podgrzewane fotele przednie* |
| F99 | – | 10 A czerwony | Moduł systemów klimatyzacji/wspomagania kierowcy/HALF/wspomaganie parkowania |
| F100 | – | 10 A czerwony | Aktywne tłumienie * |
| F101 | – | 15 A niebieski | HI-Belki ECCM/SMRT, Czujnik temperatury w aucie/czujnik wilgotności* |
| F102 | – | 15 A niebieski | Zapasowy |
| F103 | – | 10 A czerwony | Nagrzewnica kabiny (tylko silnik Diesla)/tylne ogrzewanie, wentylacja i klimatyzacja — zależnie od wyposażenia |
| F104 | – | 20 A żółty | Gniazda zasilania (tablica przyrządów/konsola środkowa/tylny bagażnik — zależnie od wyposażenia) |
| Przekaźnik | |||
| K1 | Wentylator chłodnicy (niska prędkość) | ||
| K2 | Wentylator chłodnicy (duża prędkość) | ||
| K3 | Zawieszenie pneumatyczne | ||
| K4 | Selektywna redukcja katalityczna (SCR) | ||
| K5 | Automatyczne wyłączanie (moduł sterujący układu napędowego) | ||
| K6 | Zapłon (uruchomienie/akcesoria nr 1) | ||
| K7 | Rozrusznik | ||
| K8 | Zapłon (Run/Start) | ||
| K9 | Podgrzewacz paliwa (nr 1); Pompa powietrza (nr 2) |
||
| K10 | EBL | ||
| K11 | – | ||
| K12 | Zapłon (Run/Tylko nr 2) | ||
| K13 | Podgrzewacz ramy | ||
| K14 | Zapłon (uruchomienie/akcesoria nr 2) | ||
| K15 | Zapłon (uruchom/tylko nr 1) | ||
| K16 | Silnik dmuchawy |
