W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jeepa Grand Cherokee 4xe z lat: 2022.
Jeep Grand Cherokee 4xe to wersja hybrydowa plug-in popularnego SUV-a marki Jeep. Wprowadzona na rynek w 2021 roku, ta wersja zapewnia zarówno moc spalinowego silnika, jak i wsparcie elektryczne, oferując oszczędność paliwa, niższe emisje i możliwość jazdy w trybie w pełni elektrycznym.
Grand Cherokee 4xe wykorzystuje zaawansowany układ napędowy składający się z silnika benzynowego, silnika elektrycznego i baterii o dużej pojemności. Silnik benzynowy, zazwyczaj o większej mocy, odpowiada za napędzenie przednich lub tylnych kół, a silnik elektryczny działa jako wsparcie lub samodzielnie, gdy tryb jazdy jest ustawiony na pełnię elektryczną. Bateria, która zasilana jest z zewnętrznego źródła ładowania, umożliwia jazdę na czysto elektrycznym napędem na krótkie dystanse.
W trybie hybrydowym, Grand Cherokee 4xe automatycznie dostosowuje sposób działania silników, aby zapewnić optymalną wydajność i efektywność. System monitoruje warunki jazdy i automatycznie przełącza się między trybem elektrycznym a spalinowym, aby zminimalizować zużycie paliwa i emisję spalin. Dzięki temu, samochód może być ekonomiczny w codziennym użytkowaniu, a jednocześnie oferować wystarczającą moc i dynamikę, które oczekuje się od pojazdu marki Jeep.
Wnętrze Grand Cherokee 4xe jest przestronne, komfortowe i oferuje wysoką jakość wykończenia. Kierowca i pasażerowie mogą cieszyć się nowoczesnymi funkcjami i zaawansowanymi technologiami, które zapewniają wygodę i rozrywkę. Systemy multimedialne, nawigacyjne i bezpieczeństwa są w pełni zintegrowane, zapewniając łatwą obsługę i dodatkową ochronę podczas jazdy.
Jeep Grand Cherokee 4xe, mimo swojej hybrydowej natury, nie traci swojej zdolności terenowej, która jest charakterystyczna dla marki Jeep. Dzięki systemom napędu na cztery koła, kontroli trakcji i różnym trybom jazdy, samochód może poradzić sobie z trudnymi warunkami terenowymi i zapewnić niezawodność i pewność jazdy na każdym rodzaju nawierzchni.
Podsumowując, Jeep Grand Cherokee 4xe jest innowacyjną i ekologiczną wersją popularnego SUV-a. Dzięki połączeniu mocy spalinowego silnika z wsparciem elektrycznym, samochód oferuje oszczędność paliwa, niskie emisje i możliwość jazdy w trybie w pełni elektrycznym. W połączeniu z luksusowym wnętrzem, zaawansowanymi technologiami i niezawodnymi możliwościami terenowymi, Grand Cherokee 4xe stanowi atrakcyjną propozycję dla osób poszukujących komfortu, wydajności i przyjazności dla środowiska.
Centrum dystrybucji zasilania (PDC)

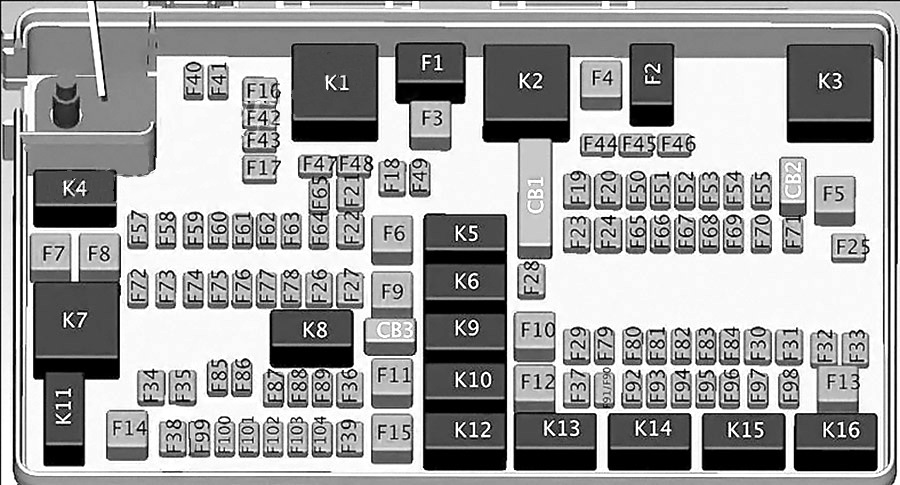

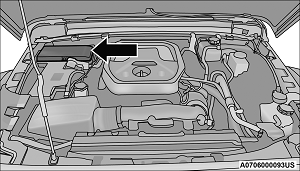

Power Distribution Center znajduje się w komorze silnika w pobliżu akumulatora. To centrum zawiera bezpieczniki kasetowe, mini bezpieczniki i przekaźniki. Górna pokrywa PDC jest oznaczona etykietą z lokalizacją, funkcją i rozmiarem każdego nadającego się do serwisowania bezpiecznika/przekaźnika.
| Wgłębienie | Bezpiecznik kasetowy | Mikrobezpiecznik | Opis |
| F01 | – | – | Zapasowy |
| F02 | 40 A zielony | – | Rozrusznik |
| F03 | – | 5 A Tan | Inteligentny czujnik akumulatora (IBS) |
| F04 | – | 20 A żółty | Pompa paliwa MTR/FPCM |
| F05 | – | 5 A Tan | Bramka bezpieczeństwa |
| F06 | – | – | Zapasowy |
| F07 | – | 15 A niebieski | Niskotemperaturowa pompa chłodząca chłodnicę (LTR) — jeśli jest na wyposażeniu |
| F08 | – | 15 A niebieski | Moduł sterowania trans TCM-8HP CYGNUS |
| F09 | – | – | Zapasowy |
| F10 | – | 15 A niebieski | Kluczowy węzeł zapłonu (KIN)/piasta częstotliwości radiowej (RF HUB)/elektryczna blokada kolumny kierownicy (ESCL) |
| F11 | – | 10 A czerwony | Port UCI (USB i AUX) |
| F12 | – | 25 A Wyczyść | Wzmacniacz HIFI |
| F13 | – | – | Zapasowy |
| F14 | – | – | Zapasowy |
| F15 | – | 15 A niebieski | Zestaw wskaźników tablicy rozdzielczej (IPC)/przełącznik – zestaw urządzeń elektrycznych o dużej wytrzymałości (SWITCH BANK-HD ELEC) |
| F 16 | – | – | Zapasowy |
| F17 | – | – | Zapasowy |
| F18 | – | 10 A czerwony | Sprzęgło klimatyzacji (AC CLUTCH) |
| F19 | – | – | Zapasowy |
| F20 | 30 Amp Różowy | – | Centralny sterownik nadwozia (CBC) 1-ŚWIATŁA WEWNĘTRZNE |
| F21 | – | 20 A żółty | TYLNA WYCIERACZKA |
| F22 | – | 10 A czerwony | Moduł sterujący silnika (ECM)/Moduł sterujący układu napędowego (PCM)/Moduł generatora silnika (MGU) OBUDŹ SIĘ/Zespół zasilacza (PPU) OBUDŹ SIĘ |
| F23 | – | 10 A czerwony | Moduł sterujący układu napędowego (PCM)/Moduł sterujący silnika (ECM) |
| F24 | – | – | Zapasowy |
| F25 | – | 10 A czerwony | Przesunięcie modułu za pomocą przewodu (MOD_SBW) |
| F26 | 40 A zielony | – | Centralny sterownik nadwozia (CBC) 2 ŚWIATŁA ZEWNĘTRZNE #1 |
| F27 | 30 Amp Różowy | – | Wycieraczki przednie |
| F28 | 40 A zielony | – | Centralny sterownik nadwozia (CBC) 3-POWER LOCKS |
| F29 | 40 A zielony | – | Centralny sterownik nadwozia (CBC) 4 ŚWIATŁA ZEWNĘTRZNE #2 |
| F30 | – | – | Zapasowy |
| F31 | – | 10 A czerwony | PORT DIAGNOSTYCZNY |
| F32 | – | 10 A czerwony | Ogrzewanie Wentylacja Klimatyzacja Mod (HVAC CTRL MOD)/Blokada kolumny kierownicy (SCL)/Moduł klasyfikacji pasażerów (OCM)/Moduł wykrywania obecności kierowcy (DPDM) |
| F33 | – | 10 A czerwony | System ParkTronics (PTS)/moduł kamery na podczerwień (IRCM)/lampki wyłączania poduszek powietrznych (AIRBAG DISABLE LMPS) |
| F34 | – | 10 A czerwony | Elektroniczny układ stabilizacji toru jazdy (ESC)/elektryczno-hydrauliczne wspomaganie kierownicy (EHPS)/ moduł sterowania Smart Bar (SBCM) POBUDZENIE |
| F35 | 30 Amp Różowy | – | PMP HAMULCOWY — jeśli jest na wyposażeniu |
| F36 | 30 Amp Różowy | – | MODUŁ HOLOWNI PRZYCZEPY — Jeśli jest na wyposażeniu |
| F37 | 30 Amp Różowy | – | PRZYCZEPA HOLOWNICZA CONN 7W — jeśli jest na wyposażeniu |
| F38 | 20 A niebieski | – | Moduł sterujący silnika ECM |
| F39 | – | – | Zapasowy |
| F40 | – | 15 A niebieski | Moduł sterowania układem napędowym (DTCM)/blokada osi (AXLE LOC) FT_RR |
| F41 | – | 15 A niebieski | Klaster instrumentów (IC)/Security GateWay (SGW) OBUDŹ SIĘ |
| F42 | – | 10 A czerwony | Zasilanie przekaźnika sterującego zasilaniem (elektryczne zatrzymanie/uruchomienie)/zapasowe (prądnica z rozrusznikiem pasowym) — zależnie od wyposażenia |
| F43 | 20 A żółty | WYJŚCIE PWR (ŁADUNEK) BATT | |
| F44 | – | 10 A czerwony | Kamera na podczerwień (IRCAM) GRZEJNIKI |
| F45 | – | 20 A żółty | WYLOT PWR (ŁADUNEK) ZAPŁON* |
| F46 | – | 10 A czerwony | AUTO HDLP LVL MOD/LVL MTR/HDLP SW |
| F47 | – | – | Zapasowy |
| F48 | – | – | Zapasowy |
| F49 | – | 10 A czerwony | Kontroler urządzeń przytrzymujących pasażerów ORC |
| F50 | – | 10 A czerwony | HD ACC — jeśli jest na wyposażeniu |
| F51 | – | 10 A czerwony | Telewizja cyfrowa (DSRC) / USB / wewnętrzne lusterko wsteczne (ISRVM) / Moduł kompasu (CSGM) |
| F52 | – | 20 A żółty | Cygaro LTR |
| F53 | – | – | Zapasowy |
| F54 | – | – | Zapasowy |
| F55 | – | – | Zapasowy |
| F56 | – | 10 A czerwony | CZUJNIK TEMPERATURY W SAMOCHODZIE |
| F57 | – | 20 A żółty | Podgrzewany przedni fotel kierowcy |
| F58 | – | 20 A żółty | Podgrzewane siedzenie przednie |
| F59 | – | – | Zapasowy |
| F60 | – | 15 A niebieski | Moduł komfortowej kierownicy (CSWM) (HTD STR WHEEL) |
| F61 | – | 10 A czerwony | Lewy czujnik martwego punktu (LBSS)/Prawy czujnik martwego punktu (RBSS) |
| F62 | – | – | Zapasowy |
| F63 | – | 10 A czerwony | Kontroler unieruchamiania pasażerów (ORC) |
| F64 | – | – | Zapasowy |
| F65 | – | – | Zapasowy |
| F66 | 40 A zielony | – | DMUCHAWA HVAC MTR Przód |
| F67 | – | – | Zapasowy |
| F68 | – | – | Zapasowy |
| F69 | – | 5 A Tan | Zespół prądotwórczy MGU Generator rozrusznika pasowego (BSG) — jeśli jest na wyposażeniu |
| F70 | – | 25 A Wyczyść | INJ/IGN CEWKA (GAZ)/GLO WTYCZKA MOD (DSL) |
| F71 | – | – | Zapasowy |
| F72 | – | 10 A czerwony | HD ELEC ACC PKG — jeśli jest na wyposażeniu |
| F73 | 20 A niebieski | – | PWR TOP LT |
| F74 | 20 A niebieski | – | PWR TOP RT |
| F75 | – | 10 A czerwony | Moduł zasilacza — moduł sterowania pakietem akumulatorów i pomocniczy moduł zasilania (PPU-BPCM i APM) Generator rozrusznika taśmy (BSG) — zależnie od wyposażenia |
| F76 | – | 20 A żółty | ECM (gaz)/PCM (DSL) |
| F77 | – | 10 A czerwony | PODGRZEWANE LUSTRA |
| F78 | – | 10 A czerwony | KOMP/WŁAMANIOWY/SYGNALIZATORY/CZUJNIKI WŁAMANIA |
| F79 | – | 20 A żółty | Inteligentny pasek CTRL MOD |
| F80 | – | 15 A niebieski | Moduł sterujący układu napędowego (PCM) |
| F81 | 30 Amp Różowy | – | ODSZRANIACZ TYLNY (EBL) |
| F82 | 30 Amp Różowy | – | Podgrzewanie paliwa — jeśli jest na wyposażeniu |
| F83 | 60 A żółty | – | ŚWIECA ŻAROWA — jeśli jest na wyposażeniu |
| F84 | 30 Amp Różowy | – | UREA HTR CTRL UNIT — jeśli jest na wyposażeniu |
| F85 | – | 10 A czerwony | CZUJNIK PM — jeśli jest na wyposażeniu |
| F86 | 30 Amp Różowy | – | BRAKE VAC PMP 2 — jeśli jest na wyposażeniu |
| F87 | – | 10 A czerwony | ZASILANIE/ODPOWIETRZANIE PMP — Jeśli jest na wyposażeniu |
| F88 | 20 A niebieski | – | CZUJNIK NOx #1/ #2 — JEŚLI jest na wyposażeniu |
| F89 | – | 10 A czerwony | Moduł sterujący kolumny kierownicy (SCCM) / tempomat (CRUISE CTL) / telewizja cyfrowa (DTV) |
| F90 | 20 A niebieski | – | PARK HOLOWNI PRZYCZEPY LMP — jeżeli jest na wyposażeniu |
| F91 | – | 20 A żółty | KLAKSON |
| F92 | 40 A zielony | – | HD ACCY #2 — jeśli jest na wyposażeniu |
| F93 | 40 A zielony | – | HD ACCY #1 — jeśli jest na wyposażeniu |
| F94 | – | 10 A czerwony | Monitor ciśnienia w oponach (TPM)/system piasty RF (CORAX) |
| F95 | – | – | Zapasowy |
| F96 | – | 10 A czerwony | LUSTERKO PWR SW |
| F97 | – | 20 A żółty | RADIO/TBM |
| F98 | – | 10 A czerwony | SW BANK-HD ELEK/OFF ROAD |
| F99 | – | – | Zapasowy |
| F100 | 30 Amp Różowy | – | ESC-ECU I ZAWORY |
| F101 | 30 Amp Różowy | – | Moduł sterowania układem napędowym (DTCM) |
| F102 | – | 15 A niebieski | PODWÓJNY PORT USB |
| F103 | – | 15 A niebieski | HD ACCY #3 — jeśli jest na wyposażeniu |
| F104 | – | 15 A niebieski | POMPA CHŁODZĄCA PPU — jeśli jest na wyposażeniu |
| F105 | – | 10 A czerwony | Zintegrowany stos centralny (ICS)/klimatyzacja z wentylacją cieplną (HVAC) |
| F106 | 50 A czerwony | – | Elektroniczna regulacja prędkości (ESC)-POMPA MTR |
| F107 | – | 20 A żółty | ZATRZYMANIE/SKRĘT PRZYCZEPY HOLOWNICZEJ LT — jeśli jest na wyposażeniu |
| F108 | – | 15 A niebieski | HD ACCY #4 — jeśli jest na wyposażeniu |
| F109 | – | 20 A żółty | ZATRZYMANIE/SKRĘT HOLOWNICZY PRZYCZEPY RT — jeżeli jest na wyposażeniu |
| F110 | 30 Amp Różowy | – | INWERTER MOCY |
| F111 | 20 A niebieski | – | ZACZEP HOLOWNICZY PRZYCZEPY — Jeśli jest na wyposażeniu |
