W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jeepa Cherokee KK z lat: 2008, 2009, 2010. Jeep Cherokee KK, znany również jako Jeep Liberty, to kompaktowy SUV produkowany w latach 2008-2012. Jest to kolejna generacja modelu Cherokee po poprzedniku KJ. Jeep Cherokee KK wprowadził kilka zmian i ulepszeń, zarówno w zakresie […]
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jeepa Cherokee KK z lat: 2008, 2009, 2010.
Jeep Cherokee KK, znany również jako Jeep Liberty, to kompaktowy SUV produkowany w latach 2008-2012. Jest to kolejna generacja modelu Cherokee po poprzedniku KJ. Jeep Cherokee KK wprowadził kilka zmian i ulepszeń, zarówno w zakresie wyglądu, jak i technologii.
Pod względem stylistycznym, Jeep Cherokee KK kontynuował charakterystyczne cechy marki Jeep, takie jak sześciokątne reflektory i charakterystyczna kratka wlotu powietrza. Jednak wygląd zyskał bardziej muskularny i nowocześniejszy wyraz, z większym naciskiem na dynamiczne linie i agresywny design.
Wnętrze Jeepa Cherokee KK zostało zaprojektowane w celu zapewnienia komfortu i funkcjonalności. Miał przestronne wnętrze z wygodnymi siedzeniami dla pięciu pasażerów oraz różnymi możliwościami konfiguracji przestrzeni bagażowej. Wersje Limited oferowały skórzaną tapicerkę i dodatkowe elementy wyposażenia, które podnosiły poziom luksusu i komfortu.
Jeep Cherokee KK był dostępny w różnych opcjach napędu. Standardowo oferowano napęd na przednie koła, ale dostępna była również wersja z napędem na cztery koła. Wersje z napędem na cztery koła miały system Selec-Trac II, który umożliwiał zmianę trybu napędu w zależności od warunków terenowych. Dzięki temu samochód był bardziej wszechstronny i radził sobie zarówno na drogach asfaltowych, jak i w trudnym terenie.
Pod względem grupy napędowej, Jeep Cherokee KK oferował różne silniki, w tym benzynowy silnik V6 o pojemności 3,7 litra oraz wysokoprężny silnik R4 o pojemności 2,8 litra. Oba silniki zapewniały wystarczającą moc i moment obrotowy, aby sprostać codziennym potrzebom jazdy oraz dawały pewność podczas terenowych przygód.
Jeep Cherokee KK wyposażony był w wiele funkcji i systemów bezpieczeństwa, takich jak ABS, kontrola trakcji, system stabilizacji toru jazdy, poduszki powietrzne oraz system monitorowania ciśnienia w oponach. To zapewniało dodatkowe poczucie bezpieczeństwa podczas podróży.
Jeep Cherokee KK był również doceniany za swoje zdolności terenowe. Dzięki odpowiedniemu prześwitowi, systemom napędu na cztery koła oraz opcjonalnemu pakietowi off-roadowemu, samochód radził sobie dobrze na trudnym terenie. Miał również zdolność do holowania, co było przydatne w przypadku przewożenia większych przedmiotów lub przyczep.
Jeep Cherokee KK zdobył sobie lojalną grupę fanów i był popularnym modelem wśród miłośników marki Jeep. Dzięki połączeniu wyglądu, wydajności, komfortu i zdolności terenowych, samochód ten oferował wszechstronne możliwości zarówno na co dzień, jak i podczas przygód na szlakach off-roadowych.

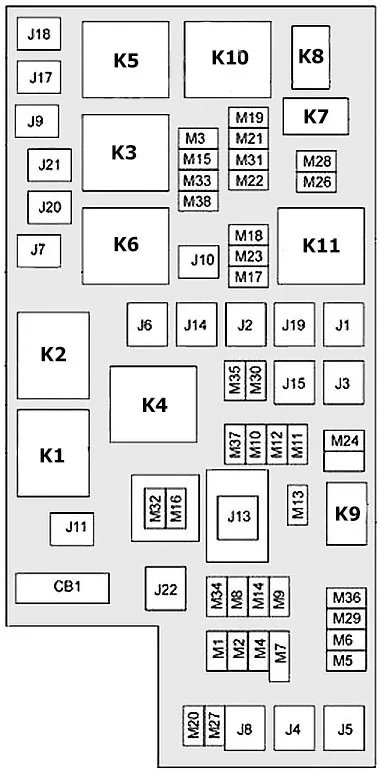

Całkowicie zintegrowany moduł zasilania (TIPM) znajduje się w komorze silnika w pobliżu akumulatora.
To centrum zawiera bezpieczniki kasetowe, mini bezpieczniki i przekaźniki. Etykieta identyfikująca każdy element jest wydrukowana na wewnętrznej stronie okładki.
2008, 2009
| Wgłębienie | Bezpiecznik kasetowy | Mini bezpiecznik | Opis |
|---|---|---|---|
| J1 | — | — | — |
| J2 | 30 Amp Różowy | — | Moduł skrzynki rozdzielczej — jeśli jest na wyposażeniu |
| J3 | 40 A zielony | — | Moduły tylnych drzwi |
| J4 | 25 A biały | — | Węzeł drzwi kierowcy |
| J5 | 25 A biały | — | Węzeł drzwi pasażera |
| J6 | 40 A zielony | Pompa układu przeciwblokującego (ABS)/ESP – jeśli jest na wyposażeniu | |
| J7 | 30 Amp Różowy | Zawór układu przeciwblokującego (ABS)/ESP – jeśli jest na wyposażeniu | |
| J8 | 40 A zielony | — | Fotele elektryczne — jeśli są na wyposażeniu |
| J9 | 40 A zielony | — | Paliwo PZEV/Flex – jeśli jest na wyposażeniu |
| J10 | — | — | — |
| J11 | — | — | — |
| J13 | 60 A żółty | — | Pobór po wyłączeniu zapłonu (IOD) |
| J14 | 40 A zielony | EBL (odmgławiacz tylnej szyby) — jeśli jest na wyposażeniu | |
| J15 | — | — | — |
| J17 | 40 A zielony | — | Elektromagnes rozrusznika |
| J18 | 20 A niebieski | Moduł sterowania układem napędowym (PCM) Przekaźnik transmisji | |
| J19 | 60 A żółty | — | Wentylator chłodnicy |
| J20 | 30 Amp Różowy | — | Przednia wycieraczka |
| J21 | 20 A niebieski | — | Podkładka przednia/podkładka tylna — jeśli jest w wyposażeniu |
| J22 | 25 A biały | — | Moduł szyberdachu – jeśli jest w wyposażeniu |
| M1 | 15 A niebieski | Zasilanie przełącznika światła stopu — centralne światło stopu montowane wysoko (CHMSL) | |
| M2 | — | 20 A żółty | Oświetlenie przyczepy – jeśli jest na wyposażeniu |
| M3 | — | — | — |
| M4 | — | 10 A czerwony | Holowanie przyczepy – jeśli jest na wyposażeniu |
| M5 | — | 25 Amp Naturalny | Przetwornica mocy — jeśli jest w wyposażeniu |
| M6 | 20 A żółty | Gniazdo zasilania nr 1 (zapalniczka)/czujnik deszczu — jeśli jest w wyposażeniu;
Holowanie przyczepy — jeśli jest w wyposażeniu/ |
|
| M7 | — | 20 A żółty | Gniazdo zasilania nr 2 |
| M8 | — | 20 A żółty | Podgrzewane fotele przednie (jeśli są na wyposażeniu) |
| M9 | — | — | — |
| M10 | 15 A niebieski | Moduł głośnomówiący (HFM) – jeśli jest w wyposażeniu;
Uniwersalny mechanizm otwierania drzwi garażowych (UGDO) – jeśli jest w wyposażeniu; Światło w listwach drzwi. |
|
| M11 | — | 10 A czerwony | Automatyczna kontrola temperatury (ATC) (jeśli jest w wyposażeniu) |
| M12 | — | 30 A zielony | Radio/Wzmacniacz – jeśli jest na wyposażeniu |
| M13 | 20 A żółty | Węzeł przedziału kabiny (CCN);
Bezprzewodowy moduł sterujący (WCM); Wielofunkcyjny przełącznik sterujący. |
|
| M14 | — | — | — |
| M15 | 20 A żółty | Wielofunkcyjny przełącznik sterujący/węzeł przedziału kabiny (CCN);
Moduł sterowania kolumny kierownicy (SCM); Lusterko wsteczne/monitor ciśnienia w oponach (TPM) — jeśli jest w wyposażeniu; Czujnik podczerwieni — jeśli jest w wyposażeniu; Moduł skrzyni rozdzielczej — jeśli jest w wyposażeniu. |
|
| M16 | — | 10 A czerwony | Kontroler unieruchamiania pasażerów (ORC) |
| M17 | 15 A niebieski | Oświetlenie zewnętrzne — lewy przedni znacznik parkowania i boczny, lewe tylne światła i światła do jazdy;
Oświetlenie tablicy rejestracyjnej. |
|
| M18 | 15 A niebieski | Oświetlenie zewnętrzne — prawy przedni znacznik parkowania i boczne, prawe tylne światła i światła do jazdy | |
| M19 | — | 25 Amp Naturalny | Automatyczne wyłączanie (ASD) #1 i #2 |
| M20 | 15 A niebieski | Oświetlenie wnętrza/przełączniki na kierownicy — jeśli jest w wyposażeniu;
Zestaw przełączników/e Elektroniczne centrum informacyjne pojazdu (EVIC) — jeśli jest w wyposażeniu. |
|
| M21 | — | 20 A żółty | Automatyczne wyłączanie (ASD) #3 |
| M22 | — | 10 A czerwony | Prawy klakson (wysoki/niski) |
| M23 | — | 10 A czerwony | Lewy klakson (wysoki/niski) |
| M25 | — | 20 A żółty | Pompa paliwowa |
| M26 | 10 A czerwony | Przełącznik zasilania lusterka/przełącznik szyby kierowcy | |
| M27 | 10 A czerwony | Wyłącznik zapłonu;
Bezprzewodowy moduł sterowania (WCM); Blokada kolumny kierownicy – jeśli jest na wyposażeniu. |
|
| M28 | — | 10 A czerwony | Moduł sterujący układu napędowego (PCM) |
| M29 | — | 10 A czerwony | Moduł Klasyfikacji Pasażerów (OCM) |
| M30 | 15 A niebieski | Moduł wycieraczki tylnej (jeśli jest na wyposażeniu/Łącze diagnostyczne) | |
| M31 | — | 20 A żółty | Światła zapasowe |
| M32 | — | 10 A czerwony | Kontroler unieruchamiania pasażerów (ORC) |
| M33 | — | 10 A czerwony | Moduł sterujący układu napędowego (PCM) |
| M34 | 10 A czerwony | Moduł wspomagania parkowania — jeśli jest w wyposażeniu;
Moduł ogrzewania, wentylacji i klimatyzacji (HVAC) — jeśli jest w wyposażeniu; Moduł kompasu — jeśli jest w wyposażeniu. |
|
| M35 | — | 10 A czerwony | Podgrzewane lusterka – jeśli są na wyposażeniu |
| M36 | — | — | — |
| M37 | 10 A czerwony | Układ przeciwblokujący (ABS);
Moduł elektronicznego programu stabilizacji (ESP); Wyłącznik światła stop. |
|
| M38 | — | 25 Amp Naturalny | Silniki blokowania/odblokowywania drzwi i klapy podnoszonej |
| CB1 | Wyłącznik obwodu 25 A | Fotel elektryczny | |
| Przekaźnik | |||
| K1 | Zapłon (praca/akcesoria) | ||
| K2 | Zapłon (uruchom) | ||
| K3 | Rozrusznik | ||
| K4 | Zapłon (Run-Start) | ||
| K5 | Moduł sterowania skrzynią biegów (TCM) | ||
| K6 | Odmgławiacz tylnej szyby | ||
| K7 | – | ||
| K8 | – | ||
| K9 | – | ||
| K10 | Automatyczne wyłączanie | ||
| K11 | Sterowanie wentylatorem chłodnicy |
2010
Przypisanie bezpieczników w Integrated Power Module (2010)
| Wgłębienie | Bezpiecznik kasetowy | Minibezpiecznik | Opis |
|---|---|---|---|
| J1 | — | — | — |
| J2 | 30 Amp Różowy | — | Moduł skrzynki rozdzielczej — jeśli jest na wyposażeniu |
| J3 | 30 Amp Różowy | — | Moduły tylnych drzwi |
| J4 | 25 A biały | — | Węzeł drzwi kierowcy |
| J5 | 25 A biały | — | Węzeł drzwi pasażera |
| J6 | 40 A zielony | Pompa układu przeciwblokującego (ABS)/ESP – jeśli jest na wyposażeniu | |
| J7 | 30 Amp Różowy | Zawór układu przeciwblokującego (ABS)/ESP – jeśli jest na wyposażeniu | |
| J8 | 40 A zielony | — | Fotele elektryczne — jeśli są na wyposażeniu |
| J9 | 40 A zielony | — | Paliwo PZEV/Flex – jeśli jest na wyposażeniu |
| J10 | 30 Amp Różowy | Przekaźnik spryskiwaczy reflektorów — jeśli jest na wyposażeniu;
Zawór regulacji ręcznej — jeśli jest na wyposażeniu. |
|
| J11 | 30 Amp Różowy | Sway Bar – jeśli jest na wyposażeniu;
Thatchm Lk-Ulk – jeśli jest na wyposażeniu; Pwr Sid Dr Mod – jeśli jest na wyposażeniu. |
|
| J13 | 60 A żółty | — | Pobór po wyłączeniu zapłonu (IOD) |
| J14 | 40 A zielony | EBL (odmgławiacz tylnej szyby) — jeśli jest na wyposażeniu | |
| J15 | 30 Amp Różowy | — | Dmuchawa tylna — jeśli jest w wyposażeniu |
| J17 | 40 A zielony | — | Elektromagnes rozrusznika |
| J18 | 20 A niebieski | Moduł sterowania układem napędowym (PCM) Przekaźnik transmisji | |
| J19 | 60 A żółty | — | Wentylator chłodnicy |
| J20 | 30 Amp Różowy | — | Przednia wycieraczka |
| J21 | 20 A niebieski | — | Podkładka przednia/podkładka tylna — jeśli jest w wyposażeniu |
| J22 | 25 A biały | — | Moduł szyberdachu – jeśli jest w wyposażeniu |
| M1 | — | 15 A niebieski | Wyłącznik światła stopu, posuw — centralny wysoki, zamontowane światło stopu (CHMSL) |
| M2 | — | 20 A żółty | Oświetlenie przyczepy – jeśli jest na wyposażeniu |
| M3 | — | 20 A żółty | Blokady osi przedniej/tylnej (jeśli są na wyposażeniu) |
| M4 | — | 10 A czerwony | Holowanie przyczepy – jeśli jest na wyposażeniu |
| M5 | — | 25 Amp Naturalny | Przetwornica mocy — jeśli jest w wyposażeniu |
| M6 | 20 A żółty | Gniazdo zasilania nr 1 (zapalniczka);
Czujnik deszczu — jeśli jest w wyposażeniu; Holowanie przyczepy — jeśli jest w wyposażeniu. |
|
| M7 | — | 20 A żółty | Gniazdo zasilania nr 2 |
| M8 | — | 20 A żółty | Podgrzewane fotele przednie (jeśli są na wyposażeniu) |
| M9 | — | 20 A żółty | Podgrzewane siedzenia tylne – jeśli jest w wyposażeniu |
| M10 | 15 A niebieski | Moduł głośnomówiący (HFM) – jeśli jest na wyposażeniu;
Uniwersalny mechanizm otwierania drzwi garażowych (UGDO) – jeśli jest na wyposażeniu; Światło w listwach drzwi. |
|
| M11 | 10 A czerwony | Automatyczna kontrola temperatury (ATC) (jeśli jest w wyposażeniu) | |
| M12 | — | 30 A zielony | Radio/Wzmacniacz – jeśli jest na wyposażeniu |
| M13 | 20 A żółty | Węzeł przedziału kabiny (CCN);
Bezprzewodowy moduł sterujący (WCM); Wielofunkcyjny przełącznik sterujący. |
|
| M14 | — | 20 A żółty | Holowanie przyczepy (BUX) — jeśli jest na wyposażeniu |
| M15 | 20 A żółty | Przełącznik wielofunkcyjny/węzeł kabiny (CCN);
Moduł sterowania kolumny kierownicy (SCM); Lusterko wsteczne/monitor ciśnienia w oponach (TPM) — jeśli jest na wyposażeniu; Czujnik podczerwieni — jeśli jest na wyposażeniu; Moduł skrzyni rozdzielczej — jeśli jest na wyposażeniu. |
|
| M16 | — | 10 A czerwony | Kontroler unieruchamiania pasażerów (ORC) |
| M17 | 15 A niebieski | Oświetlenie zewnętrzne — lewy przedni park i znacznik boczny, lewe tylne światła i światła do jazdy;
Oświetlenie tablicy rejestracyjnej. |
|
| M18 | 15 A niebieski | Oświetlenie zewnętrzne — prawy przedni znacznik postojowy i boczny, prawe tylne światła i światła do jazdy | |
| M19 | — | 25 Amp Naturalny | Automatyczne wyłączanie (ASD) #1 i #2 |
| M20 | 15 A niebieski | Oświetlenie wnętrza/przełączniki na kierownicy — jeśli jest w wyposażeniu;
Zestaw przełączników; Elektroniczne centrum informacyjne pojazdu (EVIC) — jeśli jest w wyposażeniu. |
|
| M21 | — | 20 A żółty | Automatyczne wyłączanie (ASD) #3 |
| M22 | — | 10 A czerwony | Prawy klakson (wysoki/niski) |
| M23 | — | 10 A czerwony | Lewy klakson (wysoki/niski) |
| M24 | — | 25 Amp Naturalny | Tylna wycieraczka – jeśli jest w wyposażeniu |
| M25 | — | 20 A żółty | Pompa paliwowa |
| M26 | 10 A czerwony | Przełącznik zasilania lusterka/przełącznik szyby kierowcy | |
| M27 | 10 A czerwony | Wyłącznik zapłonu/ Bezprzewodowy moduł sterowania (WCM);
Blokada kolumny kierownicy – jeśli jest na wyposażeniu |
|
| M28 | — | 10 A czerwony | Moduł sterujący układu napędowego (PCM) |
| M29 | — | 10 A czerwony | Moduł Klasyfikacji Pasażerów (OCM) |
| M30 | 15 A niebieski | Moduł wycieraczki tylnej (jeśli jest na wyposażeniu/Łącze diagnostyczne) | |
| M31 | — | 20 A żółty | Światła zapasowe |
| M32 | — | 10 A czerwony | Kontroler unieruchamiania pasażerów (ORC) |
| M33 | — | 10 A czerwony | Moduł sterujący układu napędowego (PCM) |
| M34 | 10 A czerwony | Moduł wspomagania parkowania — jeśli jest w wyposażeniu;
Moduł ogrzewania, wentylacji i klimatyzacji (HVAC) — jeśli jest w wyposażeniu; Moduł kompasu — jeśli jest w wyposażeniu. |
|
| M35 | — | 10 A czerwony | Podgrzewane lusterka – jeśli są na wyposażeniu |
| M36 | — | 20 A żółty | Gniazdo zasilania nr 3 (BATT) |
| M3 7 | 10 A czerwony | Układ przeciwblokujący (ABS);
Moduł elektronicznego programu stabilizacji (ESP); Wyłącznik światła stop. |
|
| M38 | — | 25 Amp Naturalny | Silniki blokowania/odblokowywania drzwi i klapy tylnej |
| CB1 | Wyłącznik obwodu 25 A | Fotel elektryczny | |
| Przekaźnik | |||
| K1 | Zapłon (praca/akcesoria) | ||
| K2 | Zapłon (uruchom) | ||
| K3 | Rozrusznik | ||
| K4 | Zapłon (Run-Start) | ||
| K5 | Moduł sterowania skrzynią biegów (TCM) | ||
| K6 | Odmgławiacz tylnej szyby | ||
| K7 | – | ||
| K8 | – | ||
| K9 | – | ||
| K10 | Automatyczne wyłączanie | ||
| K11 | Sterowanie wentylatorem chłodnicy |
