W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla JCB 2CX.
JCB 2CX to model małego, uniwersalnego koparko-ładowarki, której produkcja rozpoczęła się w 1990 roku. Jest to popularne urządzenie w branży budowlanej i rolniczej, zaprojektowane z myślą o wykorzystaniu w różnych warunkach.
Maszyna ta jest wyposażona w napęd 4×4, co zapewnia doskonałą trakcję na różnego rodzaju nawierzchniach. Zastosowanie różnych osprzętów pozwala na wykorzystanie jej zarówno do prac koparkowych, jak i ładowania, np. piasku czy żwiru.
W zależności od wersji, JCB 2CX może być napędzana różnymi silnikami o mocy od 49 do 68 KM. Maszyna ta jest również wyposażona w hydrauliczny układ hamulcowy oraz automatyczną skrzynię biegów, co ułatwia jej obsługę i zwiększa efektywność pracy.
Schemat skrzynki bezpieczników
| Numer | Ampery [A] | Opis |
| A1 | 10 | Skrzynka połączeniowa;
Narzędzia hydrauliczne. |
| A2 | 5 | System wyłączania silnika |
| A3 | 7,5 | Kierunkowskazy |
| A4 | 10 | Przekładnia z prędkością pełzania |
| A5 | 10 | Ręczna skrzynia biegów |
| A6 | 5 | Airmaster (jeśli jest zainstalowany) |
| A7 | 5 | Reset łopaty, system płynnej jazdy |
| A8 | 5 | Światła hamowania (wtórne) |
| A9 | 3 | Światła boczne po prawej stronie |
| A10 | 3 | Światła boczne z lewej strony |
| B1 | 5 | Obrotomierz, wskaźniki |
| B2 | 15 | Klakson przedni;
Spryskiwacz; Wycieraczka przednia. |
| B3 | 7,5 | Klakson tylny |
| B4 | 20 | Dodatkowe gniazdo zasilania |
| B5 | 15 | Spryskiwacz i wycieraczka tylnej szyby |
| B6 | 10 | Światła hamowania (podstawowe) |
| B7 | 25 | Tylne światła robocze |
| B8 | 20 | Oświetlenie, reflektory |
| B9 | 25 | Przednie światła robocze |
| B10 | 10 | Migacz na dachu |
| C1 | 3 | Tylne światło przeciwmgielne |
| C2 | 15 | Światła mijania |
| C3 | 7,5 | Światła boczne |
| C4 | 15 | Światła awaryjne |
| C5 | 10 | Wycieraczka;
Wentylator poziomu twarzy; Oświetlenie wewnętrzne. |
| C6 | 1 | Radio;
Licznik godzin. |
| C7 | 20 | Termostart |
| C8 | 30 | Grzejnik;
Klimatyzacja. |
| C9 | 3 | Przekaźniki rozrusznika |
| C10 | 15 | Światła drogowe |
| Przekaźnik | ||
| R1 | Wskaźniki | |
| R2 | Przednie światła robocze | |
| R3 | Tylne światła robocze | |
| R4 | Rozrusznik 1 | |
| R5 | Rozrusznik 2 | |
| R6 | Brzęczyk | |
| R7 | Neutralny start | |
| R8 | – | |
| R9 | Blokada sprężarki (tylko Airmaster) | |
| R10 | Wyłączenie sprężarki (tylko Airmaster) | |
| R11 | Uruchomienie sprężarki (tylko Airmaster) | |
| R12 | Hamulec postojowy | |
| R13 | Zrzut skrzyni biegów | |
| R14 | Bieg wsteczny | |
| R15 | Skrzynia biegów do przodu | |
| R16 | Klakson tylny | |
| R17 | Światła | |
| R18 | Światła stopu | |
| R19 | – | |
| R20 | – | |
| R21 | – | |

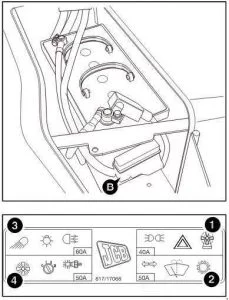

Bezpieczniki skrzynki łączącej
Aby dodatkowo zabezpieczyć wiązki przewodów maszyny i obwody elektryczne, do akumulatora jest przymocowana skrzynka bezpieczników, jak pokazano w B.
| Numer | Ampery [A] | Opis |
| 1 | 40 | Światła ostrzegawcze;
Światła boczne; Wentylator na twarz. |
| 2 | 50 | Wycieraczki;
Spryskiwacz; Skrzynia biegów; Wskaźniki, |
| 3 | 60 | Światła robocze;
Światła przeciwmgielne; Światła drogowe. |
| 4 | 50 | Zapłon;
Grzałka; Termostat. |
