JCB 3CX – schematy bezpieczników i przekaźników
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla JCB 3CX.
JCB 3CX to popularny koparko-ładowarka, która znajduje szerokie zastosowanie w budownictwie, rolnictwie i innych branżach. Jest to maszyna, która charakteryzuje się wysoką wydajnością i niezawodnością. JCB 3CX jest wyposażona w wiele innowacyjnych rozwiązań, które zwiększają jej funkcjonalność i skuteczność pracy.
W zależności od wersji, JCB 3CX może mieć różne specyfikacje techniczne, ale ogólnie jest to maszyna o mocy od około 68 do 97 KM, z wagą około 8 ton. Koparko-ładowarka ta posiada różne osprzęty, takie jak łyżki, widełki do palet, młoty hydrauliczne czy młoty zrywkowe, co umożliwia jej wszechstronne wykorzystanie. Dodatkowo, JCB 3CX posiada systemy takie jak telematyka czy kamera cofania, które zwiększają bezpieczeństwo pracy.
Sprawdzanie oraz wymiana bezpieczników
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Skrzynka bezpiecznikowa

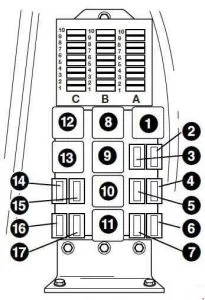

Przekaźniki i bezpieczniki znajdują się w bocznej konsoli pod pokrywą.
| Numer |
Ampery [A] |
Opis |
| Kolumna „A” | ||
| 1 | 10 | Pomocniczy układ hydrauliczny |
| 2 | 5 | Elektrozawór pompy paliwa(zatrzymanie silnika) |
| 3 | 7.5 | Kierunkowskazy |
| 4 | 7.5 | Przełącznik zbliżeniowy trybu kierowania |
| 5 | 10 | Sterowanie skrzynią biegów;
Skrzynia biegów. |
| 6 | 3 | Wybór biegów – przód i wsteczny(maszyny od numeru seryjnego 933757) |
| 7 | 5 | Światła hamowania(maszyny do numeru seryjnego 933756) |
| 7 | 10 | Skrzynia biegów(maszyny od numeru seryjnego 933757) |
| 8 | 3 | Napęd na 4 koła (hamulce automatyczne)(maszyny do numeru seryjnego 933756) |
| 8 | 7.5 | Światła hamowania(maszyny od numeru seryjnego 933757) |
| 9 | 5 | Światła boczne z lewej strony |
| 10 | 5 | Światła boczne po prawej stronie |
| Kolumna „B” | ||
| 1 | 5 | Instrumenty, brzęczyk |
| 2 | 15 | Klakson;
Przedni spryskiwacz Wycieraczka przednia. |
| 3 | 7.5 | Klakson tylny |
| 4 | 15 | Podgrzewane siedzenie;
Zapalniczka; Wentylator na twarz. |
| 5 | 10 | Tylna wycieraczka i spryskiwacz |
| 6 | 10 | Przełącznik hamulca |
| 7 | 5 | Wróć do włączania kopania |
| 8 | 25 | Tylne światła robocze |
| 9 | 20 | Reflektory |
| 10 | 25 | Przednie światła robocze |
| Kolumna „C” | ||
| 1 | 7.5 | Światła |
| 2 | 15 | Światło ostrzegawcze |
| 3 | 10 | Lampa ostrzegawcza, oświetlenie wewnętrzne |
| 4 | 5 | Radio |
| 5 | 20 | Termostat |
| 6 | 30 | Podgrzewacz |
| 7 | 3 | Cewki przekaźnika zapłonu |
| 8 | 15 | Światła drogowe |
| 9 | 3 | Światła przeciwmgielne |
| 10 | 15 | Światła mijania |
| Przekaźniki | ||
| 1 | Zapłon 1 | |
| 2 | Młotek | |
| 3 | Pomocniczy (łyżka szczękowa) | |
| 4 | Główne światła | |
| 5 | Silnik pracuje | |
| 6 | Hydrauliczna regulacja prędkości (HSC) | |
| 7 | Brzęczyk | |
| 8 | Brzęczyk | |
| 9 | Zapłon 2 | |
| 10 | Przednie światła robocze | |
| 11 | Tylne światła robocze | |
| 12 | Kierunkowskaz | |
| 13 | Neutralny start | |
| 14 | Klakson tylny | |
| 15 | Lampka ostrzegawcza hamulca postojowego | |
| 16 | Sprężarka klimatyzacji | |
| 17 | Hamulec postojowy | |
| Numer |
Przekaźniki |
| FD1 | Do przodu HI / LO |
| FD2 | Naprzód |
| FE1 | Odwróć HI / LO |
| FE2 | Odwrócić |
| FF1 | Splatać |
| FF2 | Napęd |
| FG1 | Pusty |
| FG2 | Zrzut skrzyni biegów |
| FH1 | Auto 2WD |
| FH2 | 4WB |
| Numer | Przekaźniki |
| FG1 | Alarm cofania |
| FG2 | Zrzut skrzyni biegów |
| FH1 | 2WB |
| FH2 | Światła stopu |

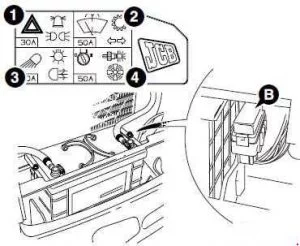

| Numer | Ampery [A] | Opis |
| 1 | 30 | Światła awaryjne;
Światła ostrzegawcze; Światła |
| 2 | 50 | Wycieraczki;
Spryskiwacze; Skrzynia biegów; Wskaźniki, |
| 3 | 50 | Światła robocze;
Światła przeciwmgielne; Światła hamowania. |
| 4 | 50 | Zapłon;
Grzałka; Termostat. |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
