W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Infiniti Q45 z lat: 2002, 2003, 2004, 2005, 2006.

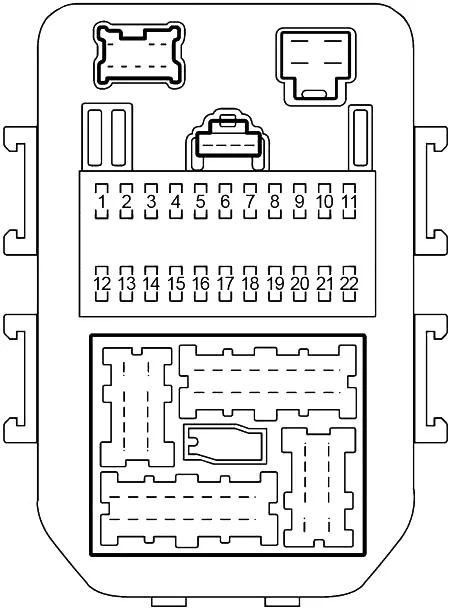

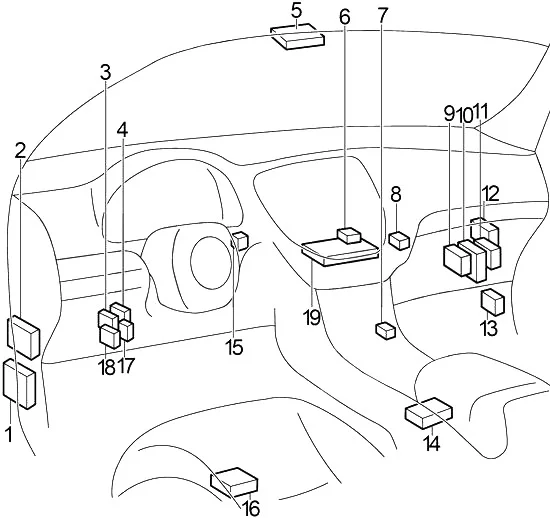

Bloki bezpieczników znajdują się w dolnej części za panelem nożnym po stronie kierowcy i pasażera.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 10 | Moduł kontroli nadwozia (BCM), zamek zasilania, jednostka sterująca inteligentnego tempomatu (ICC), gong ostrzegawczy ICC, przekaźnik zatrzymania hamulca ICC, czujnik ICC, przełącznik hamulca ICC, jednostka sterująca oszczędzania baterii reflektorów, jednostka sterująca AV i Navi, adapter TEL Jednostka, system ostrzegania przed kradzieżą, immobilizer Nissan Anti Theft System (NATS), sygnał ostrzegawczy, przełącznik ostrzegania o opuszczeniu pasa ruchu (LDW), sygnał dźwiękowy LDW, kamera LDW, kompas (automatyczne lusterko wewnętrzne zapobiegające oślepianiu), przekaźnik odmgławiacza tylnej szyby, tryb podwójny Jednostka sterująca Meffler, szyba elektryczna, reflektor, system świateł dziennych, szyberdach, jednostka sterująca pasami bezpieczeństwa przed zderzeniem, fotel elektryczny , przekaźnik siedzeń sterowanych klimatyzacją, czujnik deszczu, przekaźnik otwierania pokrywy bagażnika |
| 2 | 10 | Wzmacniacz klimatyzacji samochodowej, zawór elektromagnetyczny ECV (sprężarka klimatyzacji) |
| 3 | 10 | Moduł sterowania nadwozia (BCM), zamek zasilania, przekaźnik otwierania pokrywy bagażnika, przełącznik otwierania pokrywy bagażnika, system ostrzegania przed kradzieżą, dźwięk ostrzegawczy, okno zasilania, system lusterek wstecznych z blokadą wsteczną, reflektor, system światła dziennego, szyberdach, fotel elektryczny |
| 4 | 10 | Tylna osłona przeciwsłoneczna, tylny przełącznik anulowania sterowania, tylny przekaźnik anulowania sterowania, słuchawka, przekaźnik odmgławiacza lusterek zewnętrznych, przełącznik anulowania automatycznego powrotu |
| 5 | 10 | Połączona jednostka błyskowa |
| 6 | 10 | Złącze łącza danych, miernik kombinowany, sygnał ostrzegawczy, wzmacniacz automatycznej klimatyzacji, jednostka sterująca oszczędzaniem baterii reflektorów, jednostka sterująca ostrzeganiem o niskim ciśnieniu w oponach, słuchawka, lampka kontrolna bezpieczeństwa, moduł kontroli nadwozia (BCM), system ostrzegania przed kradzieżą, system antykradzieżowy Nissana ( NATS) Immobilizer, jednostka sterująca blokadą układu kierowniczego, zegar, jednostka sterująca zawieszeniem aktywnego amortyzatora |
| 7 | 10 | Jednostka sterująca VDC/TCS/ABS, jednostka sterująca aktywnego zawieszenia amortyzatora, jednostka sterująca tylnego aktywnego kierowania (RAS) |
| 8 | 10 | Lampa mapowa, lampa konsoli, tylna lampa osobista, przednia lampa schodkowa, tylna lampa schodowa, lampa lusterka kosmetycznego, lampa w bagażniku, lampa na nogi, uniwersalny nadajnik-odbiornik Homelink, przełącznik zatrzymania (A/T), jednostka sterująca Shift Lock, mikrofon, drzwi Jednostka sterująca lusterkami, system lusterek wstecznych z blokadą wsteczną, oświetlenie otworu kluczyka zapłonu, przełącznik pamięci siedzenia |
| 9 | 10 | Miernik kombinowany, przekaźnik lampy cofania, lampa cofania, urządzenie A/T, alternator, moduł sterowania skrzynią biegów (TCM), jednostka sterująca AV i Navi, kamera cofania, system lusterek wstecznych z blokadą wsteczną |
| 10 | 20 | Przekaźnik odmgławiacza tylnej szyby |
| 11 | 20 | Przekaźnik odmgławiacza tylnej szyby |
| 12 | 10 | Jednostka sterująca automatycznego urządzenia kontroli prędkości (ASCD), przełącznik hamulca ASCD |
| 13 | 15 | Moduł sterujący silnika (ECM), wtryskiwacze, przekaźnik pompy paliwa |
| 14 | 10 | Rozrusznik, jednostka sterująca światłami dziennymi, moduł sterujący nadwozia (BCM) |
| 15 | 20 | Siłownik otwierania pokrywy bagażnika, siłownik otwierania pokrywy bagażnika, przekaźnik otwierania pokrywy bagażnika, moduł sterowania nadwozia (BCM), jednostka sterująca zamykaniem bagażnika, jednostka sterująca automatycznego bagażnika, brzęczyk automatycznego bagażnika, silnik automatycznego bagażnika |
| 16 | 10 | Czujnik stosunku paliwa do powietrza |
| 17 | 10 | 2005-2006: Przełącznik świateł stopu, jednostka sterująca VDC/TCS/ABS, inteligentny przekaźnik zatrzymania hamulca (ICC), jednostka sterująca ICC, jednostka sterująca blokady zmiany biegów, jednostka sterująca aktywnego zawieszenia amortyzatora, jednostka sterująca tylnego aktywnego układu kierowniczego (RAS) |
| 15 | 2002-2004: Przełącznik świateł stopu, jednostka sterująca VDC/TCS/ABS, inteligentny przekaźnik zatrzymania hamulca (ICC), jednostka sterująca ICC, jednostka sterująca blokady zmiany biegów, jednostka sterująca aktywnego zawieszenia amortyzatora | |
| 18 | 10 | Podgrzewane czujniki tlenu |
| 19 | 15 | Elektromagnes blokady zmiany biegów, jednostka sterująca blokady zmiany biegów |
| 20 | 10 | Jednostka czujnika diagnostyki poduszek powietrznych, system klasyfikacji pasażerów |
| 21 | 10 | Jednostka audio, wyświetlacz, tuner radia satelitarnego, wzmacniacz BOSE, automatyczny wzmacniacz klimatyzacji, automatyczna zmieniarka CD, tylny przekaźnik anulowania sterowania, tylny przełącznik sterowania, wzmacniacz antenowy, jednostka sterująca AV i Navi, przełącznik wielofunkcyjny, aktywowany głosem moduł sterowania, adapter TEL , Jednostka sterująca ostrzeganiem o niskim ciśnieniu w oponach, moduł kontroli nadwozia (BCM), system zdalnego otwierania pojazdu bez kluczyka, system ostrzegania przed kradzieżą, licznik kombinowany, jednostka kamery cofania, reflektor, system światła dziennego, fotel elektryczny |
| 22 | 15 | Połączona jednostka błyskowa |
| R1 | Akcesorium | |
| Numer | Ampery [A] | Opis |
|---|---|---|
| 31 | 15 | Silnik dmuchawy, wzmacniacz klimatyzacji samochodowej |
| 32 | 10 | Przełącznik kluczykowy i elektromagnes blokady kluczyka, okno zasilania, przełącznik blokady (A/T), moduł sterowania nadwozia (BCM), moduł sterowania automatycznym bagażnikiem, immobilizer Nissan Anti Theft System (NATS), moduł sterowania blokadą kierownicy, sygnał ostrzegawczy, moduł sterowania silnikiem (ECM) Przekaźnik (czujnik położenia sterowania rozrządem zaworu dolotowego, czujnik masowego przepływu powietrza, czujnik położenia wału korbowego, czujnik położenia wałka rozrządu, zawór elektromagnetyczny regulacji objętości przedmuchu pochłaniacza EVAP, zawór sterujący odpowietrzania pochłaniacza EVAP) |
| 33 | 15 | Silnik dmuchawy, wzmacniacz klimatyzacji samochodowej |
| 34 | 20 | Przekaźnik przedniej wycieraczki, silnik wycieraczki przedniej, silnik spryskiwacza przedniego, jednostka sterująca inteligentnego tempomatu (ICC) |
| 35 | 10 | Moduł sterowania skrzyni biegów (TCM), przekaźnik A/T PV IGN |
| 36 | 15 | Przekaźnik pompy paliwa, moduł sterujący pompy paliwa (FPCM) |
| 37 | 10 | Słuchawka |
| 38 | – | |
| R1 | Dmuchacz | |
| R2 | Moduł sterujący silnika (ECM) | |
| R3 | Pompa paliwowa | |

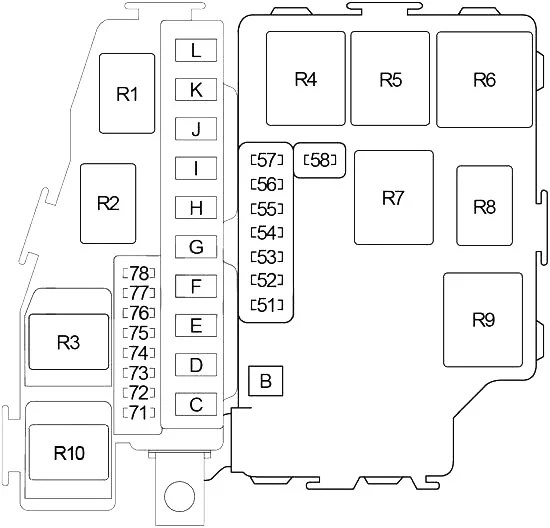

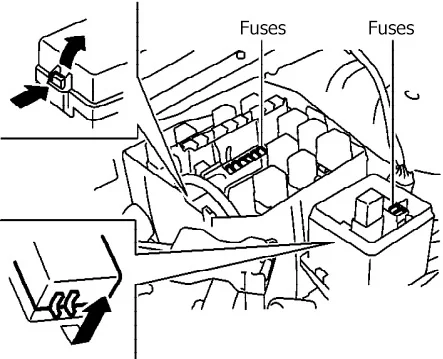

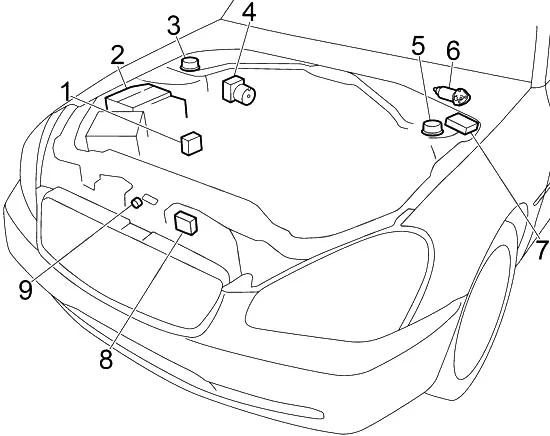

W pobliżu akumulatora.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 51 | 10 | Przekaźnik klimatyzatora (sprzęgło magnetyczne), moduł sterujący silnika (ECM) |
| 52 | 15 | Jednostka audio, tuner radia satelitarnego, automatyczna zmieniarka CD, jednostka sterująca AV i Navi, wyświetlacz, moduł sterowania aktywowany głosem, jednostka sterująca AV i Navi, wyświetlacz, moduł sterowania aktywowany głosem, jednostka adaptera TEL, jednostka sterująca ostrzegająca o niskim ciśnieniu w oponach, widok z tyłu Jednostka kamery |
| 53 | 20 | Przekaźnik modułu sterującego silnika (ECM) (cewki zapłonowe, skraplacz, elektromagnetyczny zawór sterujący rozrządem zaworów dolotowych, zawór obejściowy zaworu odcinającego podciśnienie, zawór elektromagnetyczny sterujący o zmiennej indukcyjności (VIAS) |
| 54 | 15 | Przekaźnik lamp tylnych (przednie/tylne lampy zespolone, przednia/tylna lampa obrysowa boczna, lampy rejestracyjne, lampka konsoli, lampka schowka na rękawiczki, przełącznik sterowania oświetleniem, oświetlenie: (zapalniczka, przełącznik wielofunkcyjny, wyłącznik VDC, wyłącznik awaryjny, zespół audio) , zmieniarka CD, urządzenie A/T, zegar, pokrętło regulacji temperatury fotela, przełącznik ustawiania reflektorów, jednostka sterująca AV i Navi, przełącznik fotela sterowany klimatyzacją , przełącznik podgrzewanego fotela, przełącznik poziomu fotela sterowany klimatyzacją, przełącznik ostrzegania o opuszczeniu pasa ruchu (LDW) , Przednie/tylne popielniczki, Tylne siedzenie elektryczne, przedni przełącznik tylnej osłony przeciwsłonecznej, przełącznik wyboru aktywnego zawieszenia wywrotki, jednostka sterująca drzwiami, główny przełącznik szyby, mikrofon, przełącznik anulowania tylnej konsoli), silnik celowania reflektorów LH/RH, jednostka sterująca oszczędzania baterii reflektorów |
| 55 | 20 | Prawy reflektor (światła mijania), przekaźnik reflektorów nr 1, system ostrzegania przed kradzieżą |
| 56 | 15 | Przekaźnik klaksonu, przełącznik sterowania, moduł sterowania nadwozia (BCM), system ostrzegania przed kradzieżą, alternator |
| 57 | 20 | Lewy reflektor (światła mijania), przekaźnik reflektorów nr 1, system ostrzegania przed kradzieżą |
| 58 | 10 | Złącze łącza danych, przekaźnik wentylatora chłodzącego nr 2, przekaźnik wentylatora chłodzącego nr 3, elektromagnetyczny zawór sterujący rozrządem zaworu wlotowego, zawór obejściowy zaworu odcinającego podciśnienie, zawór elektromagnetyczny sterujący o zmiennej indukcji powietrza (VIAS) |
| 71 | 15 | Przekaźnik fotela sterowany klimatyzacją (po stronie kierowcy) |
| 72 | 15 | Przekaźnik fotela z klimatyzacją (po stronie pasażera) |
| 73 | 15 | Reflektor (światła drogowe), przełącznik oświetlenia, przekaźnik reflektorów nr 2, licznik kombinowany, jednostka sterująca światłami dziennymi, moduł kontroli nadwozia (BCM), system ostrzegania przed kradzieżą, jednostka sterująca oszczędzaniem baterii reflektorów |
| 74 | 15 | Przekaźnik silnika sterującego przepustnicą |
| 75 | 10 | Moduł sterowania skrzyni biegów (TCM), przekaźnik A/T PV IGN |
| 76 | 20 | Tylny przekaźnik silnika aktywnego kierowania (RAS), jednostka sterująca RAS |
| 77 | 10 | Jednostka inteligentnego tempomatu (ICC) |
| 78 | 15 | Przedni przekaźnik lampy przeciwmgielnej |
| B | 50 | Przekaźnik zapłonu (Bezpieczniki: „1”, „2”, „5”, „7”, „9”, „34”, „35”, „36”, „37”, „81”, „82”) |
| C | 50 | Przekaźnik akcesoriów (Bezpiecznik: „4”; Bezpiecznik nr 3 – Zapalniczka, gniazdo zasilania przednie), Bezpiecznik: „3”, „6”, „8”, „10”, „11”, „15”, „17 ”, „19”, „22” |
| D | 30 | 2005-2006: Jednostka sterująca pasami bezpieczeństwa przed zderzeniem |
| 30 | 2002: VDC/TCS/ABS | |
| E | 40 | Przekaźnik wentylatora chłodzącego №1 |
| F | 30 | VDC/TCS/ABS (przekaźnik zaworu elektromagnetycznego) |
| G | 50 | Przełącznik zapłonu, przełącznik pozycji postojowej/neutralnej, rozrusznik, przekaźnik akcesoriów |
| H | 40 | Wyłącznik obwodu nr 1 (okno zasilania, zamek drzwi, moduł sterowania drzwiami kierowcy, jednostka sterowania tylnymi drzwiami LH, moduł sterowania nadwozia (BCM), silnik szyberdachu, automatyczny pozycjoner napędu), wyłącznik nr 2 (okno zasilania, zamek drzwi, drzwi pasażera Moduł sterujący, jednostka sterująca tylnymi drzwiami prawymi, jednostka sterująca siedzenia kierowcy, automatyczny pozycjoner jazdy, jednostka sterująca tylnego siedzenia elektrycznego (LH/RH)) |
| I | 40 | Silnik wentylatora chłodzącego nr 2 (przekaźnik wentylatora chłodzącego nr 1, przekaźnik wentylatora chłodzącego nr 2, przekaźnik wentylatora chłodzącego nr 3) |
| J | 30 | Wzmacniacz BOSE |
| K | 50 | VDC/TCS/ABS (przekaźnik silnika) |
| L | 50 | Przekaźnik dmuchawy (Bezpieczniki: „31”, „33”), Bezpiecznik: „32” |
| R1 | Lampa zapasowa | |
| R2 | Silnik sterujący przepustnicą | |
| R3 | Reflektor (№2) | |
| R4 | Reflektor (№1) | |
| R5 | Pozycja parkowania/neutralna | |
| R6 | Klimatyzator | |
| R7 | Lampa tylna | |
| R8 | Klakson | |
| R9 | Zapłon | |
| R10 | Przednia wycieraczka | |
Znajduje się w pobliżu głównej skrzynki bezpieczników.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 81 | 20 | Podgrzewane siedzenie (przód/tył) |
| 82 | 10 | Jednostka sterująca światłem dziennym |
| R1 | 2005-2006: Wentylator chłodzący (№1) | |
| 2003-2004: Fotel z klimatyzacją | ||
| R2 | 2005-2006: Inteligentny tempomat (ICC) przytrzymanie hamulca | |
| R3 | 2005-2006: Przednia lampa przeciwmgielna | |
| R4 | 2002-2004: Inteligentny tempomat (ICC) przytrzymanie hamulca | |
| R5 | 2005-2006: Przednia wycieraczka | |
| 2002-2004: zapłon PV A/T | ||
Znajduje się po lewej stronie (2005-2006).
| Numer | Przekaźnik |
|---|---|
| R1 | Wentylator chłodzący (№2) |
| R2 | – |
| R3 | Wentylator chłodzący (№3) |
