W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Transit Connect z lat: 2018
Ford Transit i Tourneo Connect to popularne pojazdy z segmentu małych vanów, produkowane przez firmę Ford. Wersja z roku 2018 jest jednym z najnowszych modeli tych pojazdów, oferując szereg udoskonaleń i aktualizacji w porównaniu do poprzednich generacji.
Ford Transit i Tourneo Connect w wersji z 2018 roku charakteryzują się nowoczesnym i atrakcyjnym designem, który łączy funkcjonalność z estetyką. Ich dynamiczne linie, agresywnie stylizowane reflektory i wyraziste detale nadwozia nadają im nowoczesny wygląd. Ponadto, istnieje możliwość dostosowania wyglądu zewnętrznego, dzięki różnym pakietom stylizacyjnym oferowanym przez producenta.
Wnętrze Transit i Tourneo Connect zostało starannie zaprojektowane, aby zapewnić komfort i praktyczność zarówno kierowcy, jak i pasażerom. Kabina oferuje dużo miejsca na nogi, a ergonomiczne rozmieszczenie elementów kontrolnych zapewnia łatwą obsługę. Istnieje również szeroki wybór opcji konfiguracji siedzeń i układu przestrzeni ładunkowej, co umożliwia dostosowanie pojazdu do różnych potrzeb.
W zakresie napędu Ford Transit i Tourneo Connect z 2018 roku oferują różne silniki benzynowe i wysokoprężne, zapewniające dobrą równowagę między mocą a ekonomicznością. Silniki te są dostosowane do zróżnicowanych potrzeb i umożliwiają sprawną jazdę zarówno w mieście, jak i na dłuższych trasach.
Ford Transit i Tourneo Connect są również wyposażone w różne zaawansowane systemy bezpieczeństwa i asystencji, które poprawiają bezpieczeństwo jazdy. Mogą obejmować m.in. systemy kontroli trakcji, stabilizacji toru jazdy, monitorowania martwego pola oraz systemy wspomagające parkowanie.
Ponadto, Ford Transit i Tourneo Connect z 2018 roku oferują również zaawansowane systemy multimedialne i łączności, takie jak systemy nawigacji, odtwarzacze multimedialne, łączność Bluetooth i interfejsy USB. Pozwalają one na łatwe korzystanie z funkcji rozrywkowych i zapewniają wygodę podczas podróży.
Ford Transit i Tourneo Connect z roku 2018 są wszechstronnymi i praktycznymi pojazdami, idealnymi zarówno dla firm, jak i dla rodzin. Zapewniają dużo miejsca na pasażerów i ładunek, a także oferują komfort, niezawodność i zaawansowane funkcje. Dzięki swoim właściwościom i możliwościom konfiguracyjnym, są w stanie sprostać różnorodnym potrzebom i zastosowaniom.

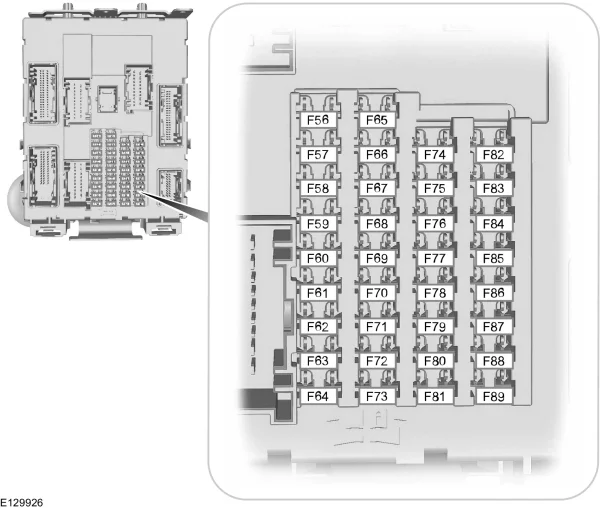

Przedział pasażerski
| Numer | Ampery [A] | Opis |
|---|---|---|
| F56 | 20 A | Pompa paliwowa. |
| F57 | – | Nieużywany. |
| F58 | – | Nieużywany. |
| F59 | 5 A | Pasywny nadajnik-odbiornik systemu antykradzieżowego. |
| F60 | 10 A | Lampa wewnętrzna.
Zestaw przełączników drzwi kierowcy. Lampka w schowku. Zespół przełączników w konsoli napowietrznej. |
| F61 | 20 A | Nieużywany. |
| F62 | 5 A | Wycieraczki automatyczne.
Samościemniające się lusterko wewnętrzne. |
| F63 | – | Nieużywany. |
| F64 | – | Nieużywany. |
| F65 | 10 A | Odblokowanie klapy tylnej. |
| F66 | 20 A | Przekaźnik podwójnego blokowania i odblokowywania przednich drzwi. |
| F67 | 7,5 A | Moduł SYNC.
Moduł interfejsu wyświetlacza przedniego. Moduł globalnego systemu pozycjonowania. |
| F68 | – | Nieużywany. |
| F69 | 5 A | Zestaw wskaźników tablicy rozdzielczej. |
| F70 | 20 A | Przekaźnik centralnego zamka. |
| F71 | 10 A | Głowica sterująca ogrzewaniem (klimatyzacja manualna).
Podwójna automatyczna kontrola temperatury. |
| F72 | 7,5 A | Moduł kierownicy. |
| F73 | 7,5 A | Złącze łącza danych.
Sygnalizator podtrzymania baterii. |
| F74 | 15 A | Reflektor świateł drogowych. |
| F75 | 15 A | Przednia lampa przeciwmgielna. |
| F76 | 10 A | Lampa cofania. |
| F77 | 20 A | Pompa spryskiwacza. |
| F78 | 5 A | Stacyjka. |
| F79 | 15 A | Jednostka audio.
system nawigacji DVD. Ekran dotykowy. Przełącznik świateł awaryjnych. Przełącznik blokady drzwi. |
| F80 | – | Nieużywany. |
| F81 | 5 A | Elektrycznie sterowany szyberdach. |
| F81 | 5 A | Wewnętrzny czujnik ruchu. |
| F82 | 20 A | Pompa spryskiwacza. |
| F83 | 20 A | Centralny zamek. |
| F84 | 20 A | Zasilanie odblokowania DD FF (bezpiecznik masy).
Podwójny zamek DD FF (bezpiecznik masy). |
| F85 | 7,5 A | Stacyjka. |
| F86 | 10 A | Moduł poduszki powietrznej.
System klasyfikacji pasażerów. Wyłącznik poduszki powietrznej pasażera. |
| F87 | – | Nieużywany. |
| F88 | – | Nieużywany. |
| F89 | – | Nieużywany. |

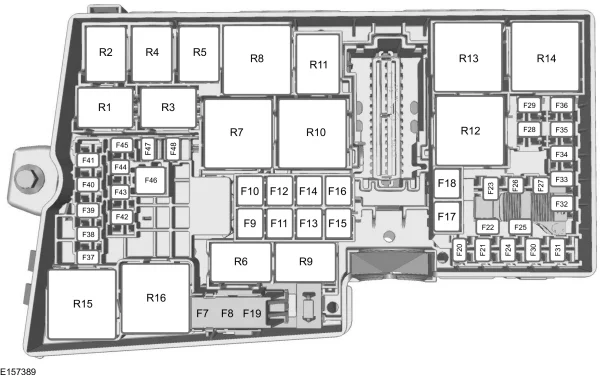

Komora silnika
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | – | Nieużywany. |
| F2 | – | Nieużywany. |
| F3 | – | Nieużywany. |
| F4 | – | Nieużywany. |
| F5 | – | Nieużywany. |
| F6 | – | Nieużywany. |
| F7 | 40 A | System zapobiegania blokady kół. |
| F8 | 30 A | Kontrola stabilności. |
| F9 | 30 A | Ogrzewana tylna szyba. |
| F10 | 40 A | Silnik dmuchawy. |
| F11 | 40 A | Akcesoria – tylko van. |
| F12 | 30 A | Moduł sterujący układu napędowego. |
| F13 | 30 A | Przekaźnik rozrusznika. |
| F14 | 40 A | Ogrzewana przednia szyba z prawej strony. |
| F15 | 20 A | Dodatkowy punkt zasilania w przestrzeni ładunkowej.
Dodatkowy punkt zasilania w bagażniku. |
| F 16 | 40 A | Podgrzewana przednia szyba. |
| F17 | 20 A | Dodatkowy punkt zasilania konsoli podłogowej. |
| F18 | – | Nieużywany. |
| F19 | 5 A | Układ przeciwblokujący z elektroniczną kontrolą stabilności. |
| F20 | 15 A | Klakson. |
| F21 | 5 A | Wyłącznik lampki stopu. |
| F22 | 10 A | Napięcie zasilania – moduł sterowania zespołem napędowym. |
| F23 | 5 A | Cewki przekaźników. |
| F24 | – | Nieużywany. |
| F25 | 25 A | Sterownik drzwi – Van. |
| F26 | 5 A | Zasilanie cewki przekaźnika sterującego silnika. |
| F27 | 15 A | Sprzęgło klimatyzacji. |
| F28 | 25 A | Tylne okno elektryczne. |
| F29 | 25 A | Przednie okno elektryczne. |
| F30 | 5 A | Wyjście wyłącznika zapłonu pozycja II (tylko furgon). |
| F31 | 15 A | Włącznik świateł dachowych taksówki. |
| F32 | 15 A | Moduł sterujący silnika. |
| F33 | 10 A | Moduł sterujący silnika. |
| F34 | 10 A | Wtryskiwacze paliwa. |
| F35 | 15 A | Moc pojazdu 4. |
| F36 | 5 A | Aktywna przesłona grilla. |
| F37 | 5 A | Przekaźnik oszczędzania baterii. |
| F38 | 15 A | Moduł sterujący silnika.
Moduł kontroli skrzyni biegów. |
| F39 | 10 A | Złącze bloku taksówek. |
| F40 | 5 A | Elektroniczne wspomaganie kierownicy. |
| F41 | 20 A | Moduł sterujący nadwozia. |
| F42 | 15 A | Wycieraczka tylnej szyby. |
| F43 | 15 A | Podgrzewany fotel przedni – Van. |
| F43 | 20 A | Akcesoria – Van. |
| F44 | 15 A | Moduł sterowania reflektorami. |
| F44 | 5 A | Przełącznik klimatyzacji – Taxi. |
| F45 | 10 A | Elektrycznie sterowane lusterko zewnętrzne – bez sterownika drzwi. |
| F46 | 40 A | Wycieraczka przedniej szyby. |
| F47 | 7,5 A | Podgrzewane lusterko zewnętrzne – bez sterownika drzwi. |
| F48 | 25 A | Moduł sterujący nadwozia. |
| Numer przekaźnika | ||
| R1 | Nieużywany. | |
| R2 | Klakson. | |
| R3 | Przekaźnik oszczędzania baterii. | |
| R4 | Ogrzewana tylna szyba. | |
| R5 | Wycieraczka tylnej szyby. | |
| R6 | Nieużywany. | |
| R7 | Podgrzewana przednia szyba. | |
| R8 | Opóźnienie akcesoriów. Zasilanie DCU – Van. | |
| R9 | Sztafeta – Van. | |
| R10 | Rozrusznik. | |
| R11 | Sprzęgło klimatyzacji. | |
| R12 | Wentylator chłodzący. | |
| R13 | Silnik dmuchawy. | |
| R14 | Elektroniczne sterowanie silnikiem. | |
| R15 | Nieużywany. | |
| R16 | Zapłon. |

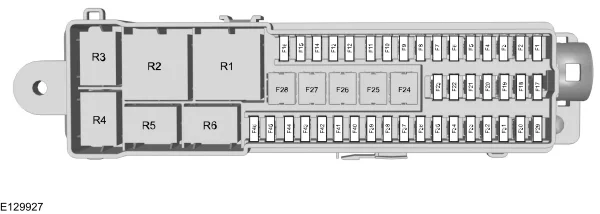

Bagażnik
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | 10 A | Ogrzewanie tylne, wentylacja i klimatyzacja. |
| F2 | 25 A | Regulacja fotela kierowcy. |
| F3 | 25 A | Moduł drzwi kierowcy. |
| F4 | 25 A | Moduł drzwi pasażera. |
| F5 | – | Nieużywany. |
| F6 | 25 A | Sterownik drzwi tylny lewy. |
| F7 | 25 A | Sterownik drzwi tylnych prawych. |
| F8 | – | Nieużywany. |
| F9 | – | Nieużywany. |
| F10 | – | Nieużywany. |
| F11 | – | Nieużywany. |
| F12 | – | Nieużywany. |
| F13 | – | Nieużywany. |
| F14 | – | Nieużywany. |
| F15 | – | Nieużywany. |
| F 16 | – | Nieużywany. |
| F17 | – | Nieużywany. |
| F18 | – | Nieużywany. |
| F19 | – | Nieużywany. |
| F20 | – | Nieużywany. |
| F21 | – | Nieużywany. |
| F22 | – | Nieużywany. |
| F23 | – | Nieużywany. |
| F24 | – | Nieużywany. |
| F25 | 40 A | Silnik dmuchawy tylnej. |
| F26 | 40 A | Akcesoria. Moduł holowniczy przyczepy. |
| F27 | 40 A | Taxi. |
| F28 | – | Nieużywany. |
| F29 | 5 A | Tylna kamera. |
| F30 | 5 A | Pomoc w parkowaniu. |
| F31 | – | Nieużywany. |
| F32 | – | Nieużywany. |
| F33 | – | Nieużywany. |
| F34 | 15 A | Podgrzewany fotel kierowcy . |
| F35 | 15 A | Podgrzewany fotel pasażera . |
| F36 | – | Nieużywany. |
| F37 | 20 A | Moc żaluzji przeciwsłonecznej. |
| F38 | 10 A | Taxi. |
| F39 | – | Nieużywany. |
| F40 | – | Nieużywany. |
| F41 | 10 A | Złącze taksówki. |
| F42 | 20 A | Złącze taksówki. |
| F43 | – | Nieużywany. |
| F44 | – | Nieużywany. |
| F45 | – | Nieużywany. |
| F46 | – | Nieużywany. |
| Numer przekaźnika | ||
| R1 | Stacyjka. | |
| R2 | Ogrzewanie tylne, wentylacja i klimatyzacja.
Silnik wentylacji i klimatyzacji. |
|
| R3 | Nieużywany. | |
| R4 | Nieużywany. | |
| R5 | Nieużywany. | |
| R6 | Nieużywany. |
