Ford Expedition II, znany również jako druga generacja Forda Expedition, był produkowany od 2003 do 2006 roku. Był to kolejny krok naprzód dla tej linii SUV-ów, oferujący ulepszenia pod względem wyglądu, wydajności i funkcjonalności.
Jednym z najbardziej widocznych elementów zmian w Expedition II była nowa stylizacja zewnętrzna. Zyskał bardziej muskularny i nowoczesny wygląd, z agresywniejszymi liniami i wyraźnie zarysowanymi nadkolami. Przeprojektowany grill i reflektory dodawały mu charakterystycznego wyglądu, który przyciągał uwagę na drodze.
Wnętrze Forda Expedition II również przeszło istotne zmiany. Oferowało więcej miejsca i komfortu dla pasażerów w trzech rzędach siedzeń. Wersja EL, podobnie jak w poprzedniej generacji, zapewniała jeszcze większą przestrzeń ładunkową i wygodę dzięki wydłużonemu rozstawowi osi. Wnętrze było starannie zaprojektowane i oferowało różne opcje wykończenia oraz dostęp do nowoczesnych technologii, takich jak system multimedialny czy nawigacja satelitarna.
Ford Expedition II był napędzany przez mocne silniki V8. Standardową jednostką napędową był silnik 4.6L o mocy 232 koni mechanicznych, natomiast opcjonalnie dostępny był silnik 5.4L o mocy 300 koni mechanicznych. Dzięki temu Expedition II oferował solidne osiągi i zdolności ciągnikowe, co było przydatne zarówno na drodze, jak i podczas holowania.
W zakresie bezpieczeństwa, Expedition II oferował różne funkcje i systemy, takie jak system kontroli trakcji, system monitorowania ciśnienia w oponach oraz systemy hamowania. Opcjonalne wyposażenie obejmowało również systemy kontroli stabilności i asystenta parkowania, które zwiększały bezpieczeństwo podczas jazdy.
Ford Expedition II był popularnym wyborem w segmencie dużych SUV-ów, oferującym połączenie mocy, przestronności i wygody. Jego nowoczesny wygląd i udoskonalenia sprawiły, że był atrakcyjnym pojazdem dla rodzin i osób podróżujących na dłuższe dystanse. Choć kolejne generacje Expedition wprowadziły dalsze innowacje, Expedition II pozostaje ważnym etapem w rozwoju tej popularnej linii SUV-ów.

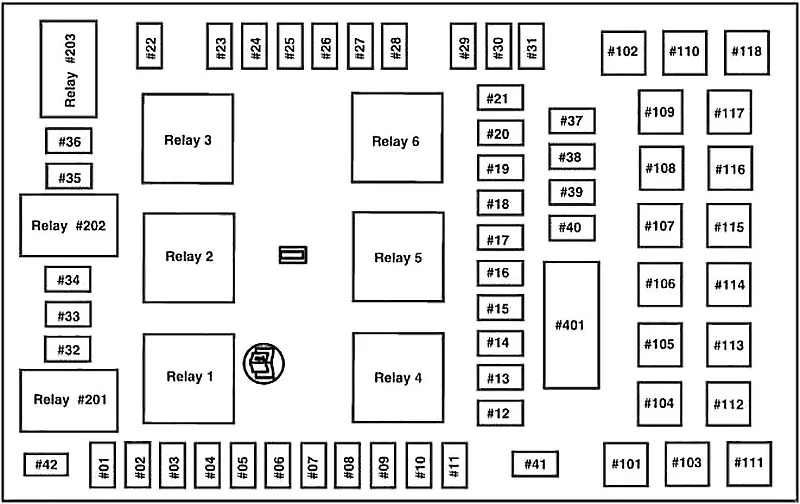

Schemat skrzynki bezpieczników w przedziale pasażerskim
Skrzynka rozdzielcza mocy znajduje się pod prawą stroną deski rozdzielczej. Zdejmij pokrywę panelu, aby uzyskać dostęp do bezpieczników.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 7,5 | Run/Akcesoria – Silnik wycieraczki przedniej, |
| Klaster instrumentów, | ||
| Silnik wycieraczki tylnej | ||
| 2 | 20 | Kierunkowskaz/sygnalizator zagrożenia, |
| Wyłącznik lampki stopu, | ||
| Lampy stopu, | ||
| Środkowe światło stopu górnego (CHMSL), | ||
| Włącz lampy sygnalizacyjne | ||
| 3 | 7,5 | Przełącznik zasilania lusterka, |
| Lusterka zasilania (bez pamięci), | ||
| Przełącznik fotela kierowcy (pamięć), | ||
| Moduł pamięci (moc logiki) | ||
| 4 | 15 | Odtwarzacz DVD, |
| Sterowanie dźwiękiem na tylnym siedzeniu , | ||
| CDDJ (radio nawigacyjne) | ||
| 5 | 7,5 | Moduł sterowania układem napędowym (PCM) (moc KA), |
| Wyłącznik kontroli prędkości, | ||
| Ręczny przełącznik trybu klimatyzacji, | ||
| Wyłącznik lampki stopu, | ||
| Elektromagnes blokady zmiany biegów hamulca (BSI), | ||
| głowica kontrolna EATC, | ||
| Moduł bezpieczeństwa ciała (BSM) (zasilanie KA), | ||
| Cewki przekaźników siedzeń trzeciego rzędu , | ||
| Dioda zabezpieczenia SecuriLock | ||
| 6 | 15 | Włącznik reflektorów (reflektory postojowe i włącznik podświetlenia), |
| Lampy postojowe, | ||
| Lampy tablicy rejestracyjnej, | ||
| Cewka przekaźnika świateł przeciwmgielnych, | ||
| Sterownik hamulca elektrycznego holowania przyczepy (oświetlenie), | ||
| BSM (lampa samochodowa, lampy postojowe) Wskaźnik lamp przeciwmgielnych | ||
| 7 | 5 | Radio (sygnał startu) |
| 8 | 10 | Przełącznik odszraniania tylnej szyby, |
| Wskaźnik odszraniania tylnej szyby (głowica klimatyzacji), | ||
| Podgrzewane lusterka zewnętrzne | ||
| 9 | – | Nieużywany |
| 10 | 20 | Przekaźnik świateł awaryjnych holowania przyczepy, |
| 7-przewodowe złącze holownicze przyczepy (lampy cofania), | ||
| Przekaźnik świateł postojowych przyczepy, | ||
| Złącza 7- i 4-stykowe do holowania przyczepy (lampy postojowe) | ||
| 11 | 10 | Przekaźnik sprzęgła sprężarki klimatyzacji, |
| Elektromagnes sprzęgła sprężarki klimatyzacji, | ||
| Elektromagnes 4×4 zintegrowane końcówki kół (IWE) | ||
| 12 | 15 | Przekaźnik pompy paliwa, |
| Wyłącznik pompy paliwa, | ||
| Moduł sterownika pompy paliwa, | ||
| Silnik pompy paliwa | ||
| 13 | 10 | Ręczny przełącznik trybu klimatyzacji, |
| Cewka przekaźnika odszraniania tylnej szyby, | ||
| Przełącznik pojemnika na czynnik chłodniczy klimatyzacji, | ||
| Przełącznik odladzania klimatyzacji, | ||
| Presostat niskiego ciśnienia klimatyzacji, | ||
| głowica kontrolna DATC, | ||
| elektrozawory DATC, | ||
| sterowanie dmuchawą DATC, | ||
| Cewka przekaźnika ładowania akumulatora przyczepy | ||
| 14 | 10 | Cewka przekaźnika zapłonu świateł do jazdy dziennej (DRL), |
| Lampy zapasowe z cyfrowym czujnikiem zasięgu transmisji (DTRS), | ||
| Cewka przekaźnika świateł awaryjnych przyczepy holowniczej, | ||
| lustro elektrochromatyczne, | ||
| Ręczny siłownik drzwi mieszanych klimatyzacji | ||
| 15 | 5 | AdvanceTrac® z przełącznikiem RSC, zestaw wskaźników (kanał Run/Start) |
| 16 | 10 | BS/AdvanceTrac® z modułem RSC (podawanie Run/Start) |
| 17 | 15 | Światła przeciwmgielne |
| 18 | 10 | Pomocniczy siłownik drzwi mieszania temperatury klimatyzacji, |
| Przednie pomocnicze sterowanie pomocnicze klimatyzacji, | ||
| migacz kierunkowskazów, | ||
| Lusterko elektrochromatyczne, | ||
| Silnik trybu pomocniczego | ||
| 19 | 10 | Moduł kontroli ograniczeń (RCM) |
| 20 | 30 | BSM (zamki do drzwi, przekaźnik zwalniający szybę windy), |
| Silnik zwalniający szybę windy, | ||
| Silniki zamka drzwi/bramy windy | ||
| 21 | 15 | Klaster instrumentów (B+), |
| Lampy wewnętrzne (uprzejmościowe), | ||
| Lampy kałużowe (lusterka zewnętrzne) | ||
| 22 | 10 | Podświetlenie wyłącznika szyberdachu, |
| Radio (opóźnione zasilanie akcesoriów), | ||
| Odwróć przełącznik okna, | ||
| Silniki do otwierania szyb, | ||
| Wzmacniacz antenowy EHAM (radio nawigacyjne) | ||
| 23 | 10 | Światło mijania prawe |
| 24 | 15 | Lampy wewnętrzne na żądanie (przednia lampa do map/kopuła, lampa w kształcie kopuły/mapy drugiego rzędu, lampa w schowku na rękawiczki, lampa cargo, lampy do relingów dachowych, lampy do lusterek kosmetycznych), |
| Cewka przekaźnika oszczędzania baterii, | ||
| Zasilanie przekaźnika oszczędzania baterii, | ||
| Podgrzewany zawór wentylacji dodatniej skrzyni korbowej (PCV) | ||
| 25 | 10 | Lewe światła mijania |
| 26 | 20 | Przekaźnik klaksonowy, |
| Klakson | ||
| 27 | 5 | moduł kompasu |
| Moduł systemu czujników wstecznych, | ||
| Elektromagnes blokady zmiany biegów hamulca, | ||
| przełącznik anulowania nadbiegu, | ||
| Moduł zawieszenia pneumatycznego (czujnik Run/Start) | ||
| 28 | 5 | Cewka przekaźnika PCM, |
| nadajnik-odbiornik SecuriLock, | ||
| Podgrzewana cewka przekaźnika zaworu PCV | ||
| 29 | 30 | Elektryczny sterownik hamulca przyczepy, |
| 7-przewodowe złącze holownicze przyczepy (hamulec elektryczny) | ||
| 30 | 25 | Moduł zawieszenia pneumatycznego (elektromagnesy resorów pneumatycznych i czujniki wysokości), |
| PCM (sprzęgło skrzyni rozdzielczej 4×4) | ||
| 31 | 20 | Radio (B+), |
| Głośnik niskotonowy | ||
| 32 | 15 | Czujniki monitorowania katalizatora (CMS), |
| Elektrozawory transmisyjne, | ||
| Elektrozawór odpowietrzający kanistra, | ||
| czujniki HEGO, | ||
| solenoid VMV, | ||
| Cewka przekaźnika sprzęgła sprężarki klimatyzacji, | ||
| CMCV, | ||
| Siłowniki VCT | ||
| 33 | – | Nieużywany |
| 34 | 15 | PCM, |
| Wtryskiwacze paliwa, | ||
| Czujnik masowego przepływu powietrza (MAF) | ||
| 35 | 20 | Wskaźnik świateł drogowych w zestawie wskaźników, |
| Reflektory świateł drogowych | ||
| 36 | 10 | Światła skrętu/stopu holowania przyczepy w prawo |
| 37 | 20 | Punkt zasilania obszaru ładunkowego |
| 38 | 25 | Silnik wycieraczki tylnej, |
| Pompa spryskiwacza (do mycia tylnej szyby) | ||
| 39 | 20 | Punkty zasilania konsoli (przód i tył konsoli), |
| Gniazdo zasilania w tablicy rozdzielczej ( siedzisko na ławce ) | ||
| 40 | 20 | Przekaźniki DRL, światła przeciwmgielne DRL, |
| Cewka przekaźnika reflektora DRL, | ||
| Włącznik reflektorów (reflektory), | ||
| Przełącznik wielofunkcyjny (flash-to-pass), | ||
| BSM (przekaźnik reflektorów autolamp), | ||
| Cewka przekaźnika świateł drogowych, | ||
| Bezpiecznik 25 (światła mijania lewe), | ||
| Bezpiecznik 23 (światło mijania prawe) | ||
| 41 | 20 | Zapalniczka, |
| Złącze diagnostyczne OBD II | ||
| 42 | 10 | Światła skrętu/stopu holowania przyczepy w lewo |
| 101 | 30 | Przekaźnik silnika rozrusznika, |
| Elektromagnes rozrusznika | ||
| 102 | 30 | Moc wyłącznika zapłonu |
| 103 | 30 | ABS/AdvanceTrac® z modułem RSC (silnik pompy) |
| 104 | 30 | Przekaźnik siedzenia trzeciego rzędu po lewej stronie , |
| Lewy przełącznik siedzenia trzeciego rzędu, | ||
| Silnik siedzenia trzeciego rzędu lewej stronie | ||
| 105 | 30 | Zapasowy |
| 106 | 30 | Przekaźnik ładowania akumulatora przyczepy, |
| 7-stykowe złącze do holowania przyczepy (ładowanie akumulatora) | ||
| 107 | 30 | Pomocniczy przekaźnik dmuchawy klimatyzacji, |
| Pomocniczy silnik dmuchawy klimatyzacji | ||
| 108 | 30 | Wyłącznik silnika fotela pasażera |
| 109 | 30 | Wyłącznik silnika fotela kierowcy (bez pamięci), |
| Moduł pamięci, | ||
| Zwierciadła pamięci zasilania, | ||
| Regulowany przełącznik pedałów i silnik | ||
| 110 | 30 | Zapasowy |
| 111 | 50 | Sprężarka zawieszenia pneumatycznego, |
| Przekaźnik sprężarki zawieszenia pneumatycznego | ||
| 112 | 30 | ABS/AdvanceTrac® z modułem RSC (zawory) |
| 113 | 30 | Silnik wycieraczki przedniej, |
| Pompa spryskiwacza (do spryskiwaczy szyb) | ||
| 114 | 40 | Przekaźnik odszraniania tylnej szyby, |
| Kratka odszraniania tylnej szyby, | ||
| Podgrzewane lusterka (bezpiecznik 8) | ||
| 115 | 30 | Silnik zmiany biegów skrzyni rozdzielczej, |
| 4×4 przekaźniki | ||
| 116 | 40 | Przekaźnik silnika dmuchawy przedniej, |
| Silnik dmuchawy przedniej | ||
| 117 | 30 | RH przekaźnik siedzenia trzeciego rzędu , |
| Przełącznik siedzenia prawego w trzecim rzędzie , | ||
| Silnik siedzenia prawego trzeciego rzędu | ||
| 118 | 30 | Moduł klimatyzacji dla kierowcy i pasażera |
| 401 | 30 | Okna elektryczne (wyłącznik), |
| Przełącznik okna głównego, | ||
| Silniki do okien, | ||
| Przełączniki okienne, | ||
| Moduł szyberdachu | ||
| R01 | Przekaźnik rozrusznika: | |
| Elektromagnes rozrusznika | ||
| R02 | Opóźniony przekaźnik pomocniczy: | |
| bezpiecznik 22, | ||
| CB 401, | ||
| Okna elektryczne, | ||
| Włącz podświetlenie, | ||
| Radio, | ||
| Szyberdach, | ||
| Odwróć okna, | ||
| Wzmacniacz anteny nawigacyjnej | ||
| R03 | Przekaźnik świateł drogowych: | |
| Bezpiecznik # 35, | ||
| reflektory świateł drogowych, | ||
| Wskaźnik hi-beam | ||
| R04 | Przekaźnik odszraniania tylnej szyby: | |
| Bezpiecznik 8 (podgrzewane lusterka), | ||
| Odmrażacz tylnej szyby, | ||
| Podgrzewane lusterka zewnętrzne, | ||
| Wskaźnik odszraniania tylnej szyby (sterownik klimatyzacji) | ||
| R05 | Przekaźnik ładowania akumulatora przyczepy: | |
| 7-przewodowe złącze do holowania przyczepy (ładowanie akumulatora) | ||
| R06 | Przekaźnik dmuchawy przedniej: | |
| Silnik dmuchawy przedniej | ||
| R201 | Przekaźnik świateł parkowania przyczepy: | |
| Złącza 7-przewodowe i 4-przewodowe do holowania przyczepy (światła postojowe) | ||
| R202 | Przekaźnik świateł przeciwmgielnych: | |
| Przednie światła przeciwmgielne | ||
| R203 | Przekaźnik PCM: | |
| bezpiecznik 32, | ||
| bezpiecznik 34, | ||
| Solenoidy i czujniki PCM | ||
| R301 | Przekaźnik światła awaryjnego holowania przyczepy: | |
| 7-przewodowe złącze do holowania przyczepy (lampy cofania) | ||
| R302 | Podgrzewany przekaźnik zaworu PCV: | |
| Podgrzewany zawór PCV | ||
| R303 | Przekaźnik pompy paliwa: | |
| Wyłącznik pompy paliwa, | ||
| PCM (monitorowanie pompy paliwa), | ||
| Pompa paliwowa, | ||
| Moduł sterownika pompy paliwa | ||
| R304 | Przekaźnik oszczędzania baterii: | |
| Lampy dachowe, | ||
| Lampy do lusterek kosmetycznych, | ||
| Lampa do mapy/kopuły, | ||
| Lampa w schowku na rękawiczki, | ||
| Lampa przestrzeni ładunkowej, | ||
| Lampy kałużowe lusterek zewnętrznych, zestaw wskaźników (lampy wewnętrzne) | ||
| R305 | Przekaźnik klaksonowy: | |
| Klakson dwudźwiękowy | ||
