W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Escape III z lat: 2017.
Wizualnie Ford Espace (2017) wyróżnia się dynamicznymi liniami, smukłą sylwetką i charakterystycznym, smukłym pasem przednim z chromowanymi akcentami. Przestronne wnętrze zapewnia wygodne miejsce dla pięciu lub nawet siedmiu pasażerów, w zależności od konfiguracji. Kabina jest starannie zaprojektowana, a wysokiej jakości materiały i wykończenia dodają elegancji i luksusu.
Ford Espace (2017) oferuje również zaawansowane technologie, które sprawiają, że podróż staje się jeszcze bardziej wygodna i przyjemna. Do dyspozycji kierowcy są systemy takie jak nawigacja satelitarna, system multimedialny z ekranem dotykowym, system bezpieczeństwa i asystentów kierowcy, jak również wiele innych funkcji ułatwiających codzienne użytkowanie.
Pod względem napędu, Ford Espace (2017) oferuje różne opcje, w tym zarówno silniki benzynowe, jak i wysokoprężne. Można wybrać odpowiednią jednostkę napędową, która spełni oczekiwania pod względem osiągów i ekonomii paliwa.
Przedział pasażerski

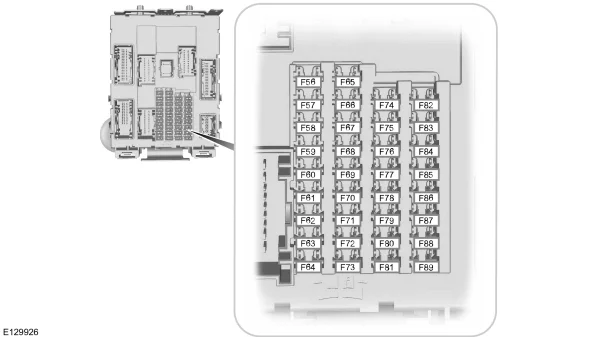

Panel bezpieczników znajduje się po prawej stronie pod schowkiem (zdejmij spód schowka).
| Numer | Ampery [A] | Opis |
|---|---|---|
| F56 | 20A | Zasilanie pompy paliwa. |
| F57 | — | Nieużywany. |
| F58 | 5A | Przekaźnik oświetlenia wnętrza. |
| F59 | 5A | Pasywny nadajnik-odbiornik antykradzieżowy. |
| F60 | 10 A | Wewnętrzne światło.
Zestaw przełączników drzwi kierowcy. Oświetlenie schowka na rękawiczki. Zespół przełączników w konsoli napowietrznej. |
| F61 | 20A | Zapalniczka.
Punkt mocy. |
| F62 | 5A | Moduł czujnika deszczu.
Moduł czujnika światła. |
| F63 | 10 A | Przedni moduł czujnikowy.
Radar patrzący w przyszłość. |
| F64 | — | Nieużywany. |
| F65 | 10 A | Odblokowanie klapy tylnej. |
| F66 | 20A | Odblokowanie drzwi kierowcy. |
| F67 | 7,5A | SYNCH.
Wyświetlacz wielofunkcyjny. Moduł globalnego systemu pozycjonowania. |
| F68 | 15A | Elektroniczna blokada kolumny kierownicy. |
| F69 | 5A | Klaster instrumentów. |
| F70 | 20A | Centralny zamek i odblokowywanie zasilania. |
| F71 | 7,5A | Głowica sterująca ogrzewaniem (klimatyzator ręczny).
Podwójna elektroniczna automatyczna regulacja temperatury. |
| F72 | 7,5A | Złącze łącza danych. |
| F73 | 7,5A | Moduł kierownicy. |
| F74 | 15A | Zasilanie reflektorów. |
| F75 | 15A | Światło przeciwmgielne. |
| F76 | 10 A | Lampa cofania. |
| F77 | 20A | Pompa spryskiwacza. |
| F78 | 5A | Stacyjka.
Przycisk Start. Moduł pojazdu bez kluczyka. |
| F79 | 15A | Radio.
Elektroniczny panel wykończeniowy. Włącznik świateł awaryjnych. Przełącznik blokady drzwi. |
| F80 | 20A | Zasilanie szyberdachu. |
| F81 | – | Zasilanie czujnika ruchu wewnętrznego.
Zasilanie odbiornika częstotliwości radiowej. Elektrycznie/otwarty dach panoramiczny. |
| F82 | 20A | Pompa spryskiwacza. |
| F83 | 20A | Centralny zamek. |
| F84 | 20A | Przekaźnik blokujący/odblokowujący.
Przekaźnik tylnej klapy. |
| F85 | 7,5 A | Elektroniczny 15 posuw. |
| F86 | 10 A | Moduł poduszki powietrznej.
System klasyfikacji pasażerów. Wskaźnik wyłączenia poduszki powietrznej pasażera. |
| F87 | 15A | Podgrzewana kierownica. |
| F88 | 25A | Zasilanie KL30. |
| F89 | — | Nieużywany. |
Komora silnika

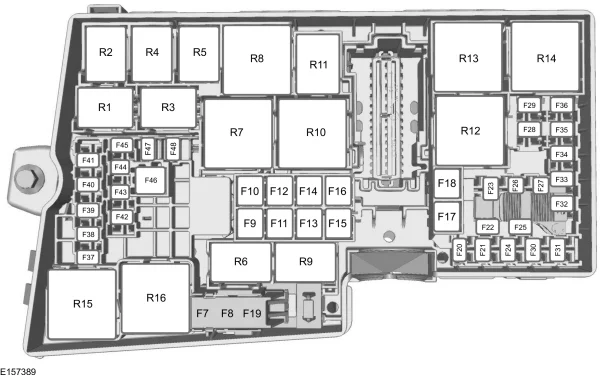

Skrzynka rozdzielcza mocy znajduje się w komorze silnika (po lewej stronie).
| Numer | Ampery [A] | Opis |
|---|---|---|
| F7 | 50A** | Układ przeciwblokujący i pompa elektronicznego programu stabilności. |
| F8 | 30A** | Elektroniczny zawór programu stabilności. |
| F9 | 40A** | Wentylator chłodzący (600W) |
| F9 | 50A** | Wentylator chłodzący (390W i 750W). |
| F10 | 40A** | Silnik dmuchawy nagrzewnicy. |
| F11 | 30A** | Zasilanie modułu sterującego nadwozia. Moduł jakości napięcia. |
| F12 | 30A** | Przekaźnik modułu sterującego układu napędowego. |
| F13 | 30A** | Przekaźnik rozrusznika. |
| F14 | 25A** | Wentylator chłodzący (600W i 750W). |
| F15 | 20A** | Przednia zapalniczka do cygar lub gniazdko elektryczne. |
| F 16 | — | Nieużywany. |
| F17 | 40A** | Wentylator chłodzący (600W). |
| F17 | 50A** | Wentylator chłodzący (750W). |
| F18 | 20A** | Centralne gniazdo zasilania. |
| F19 | 5A* | Układ przeciwblokujący i elektroniczny program stabilności 15 posuw. |
| F20 | 15 A* | Klakson. |
| F21 | 5A* | Wyłącznik światła stopu. |
| F22 | 15 A* | System monitorowania akumulatora. |
| F23 | 5A* | Cewki przekaźników. |
| F24 | 5A* | Moduł włącznika światła. |
| F25 | 10 A* | System klasyfikacji pasażerów. |
| F26 | 2 5A* | Pompa olejowa. |
| F27 | 15 A* | Sprzęgło klimatyzatora. |
| F28 | 10 A* | Moc pojazdu – wtryskiwacz paliwa (silnik 2,5L).
System informacji o martwym polu i kamera cofania (pojazdy wyposażone w funkcję stop/start). |
| F29 | — | Nieużywany. |
| F30 | 10 A* | Częściowo podgrzewana przednia szyba. |
| F31 | 5A* | Cewka przekaźnika sterowania zespołem napędowym. |
| F32 | 15 A* | Moc pojazdu (silnik 2,0 l i 2,5 l). |
| F32 | 10 A* | Moc pojazdu (silnik 1,5 l). |
| F33 | 10 A* | Moc pojazdu 2 (silnik 2,0 l i 2,5 l). |
| F33 | 15 A* | Moc pojazdu 2 (silnik 1,5 l). |
| F34 | 10 A* | Moc pojazdu 3. |
| F35 | 15 A* | Moc pojazdu 4 (silnik 2,0 l i 2,5 l). |
| F35 | 10 A* | Moc pojazdu 4 (silnik 1,5 l). |
| F36 | 5A* | Aktywne żaluzje grillowe. |
| F37 | 10 A* | Wskaźnik wyłączenia poduszki powietrznej pasażera. |
| F38 | 5A* | Moduł sterujący silnika i zasilanie zapłonu modułu sterującego skrzyni biegów. |
| F39 | 20A* | Podgrzewany fotel kierowcy . |
| F40 | 5A* | Elektroniczne wspomaganie kierownicy 15 posuw. |
| F41 | 20A* | Zasilanie modułu sterującego nadwozia 15. |
| F42 | 15 A* | Tylna wycieraczka. |
| F43 | 15 A* | Zasilanie modułu sterującego reflektorami. |
| F44 | 5A* | Radar patrzący w przyszłość. |
| F45 | 20A* | Podgrzewany fotel pasażera . |
| F46 | 40A** | Inteligentne moduły silnika wycieraczek. |
| F47 | — | Nieużywany. |
| F48 | 5A* | Klawiatura. |
| R1 | Mikroprzekaźnik | Wentylator chłodzący (750W). |
| R2 | Mikroprzekaźnik | Klakson. |
| R3 | — | Nieużywany. |
| R4 | — | Nieużywany. |
| R5 | Mikroprzekaźnik | Wentylator chłodzący (750W). |
| R6 | Mikroprzekaźnik | Wentylator chłodzący (600W i 750W). |
| R7 | Przekaźnik mocy | Częściowo podgrzewana przednia szyba. |
| R8 | — | Nieużywany. |
| R9 | — | Nieużywany. |
| R10 | Mini przekaźnik | Przekaźnik rozrusznika. |
| R11 | Mikroprzekaźnik | Sprzęgło klimatyzatora. |
| R12 | Przekaźnik mocy | Wentylator chłodzący. |
| R13 | Mini przekaźnik | Dmuchawa nagrzewnicy. |
| R14 | Mini przekaźnik | Przekaźnik sterujący silnika. |
| R15 | Przekaźnik mocy | WentyAor chłodzący (600W i 750W). |
| R16 | Przekaźnik mocy | Zapłon 15. |
| * Mini bezpieczniki ** Bezpieczniki kasetowe |
Bagażnik

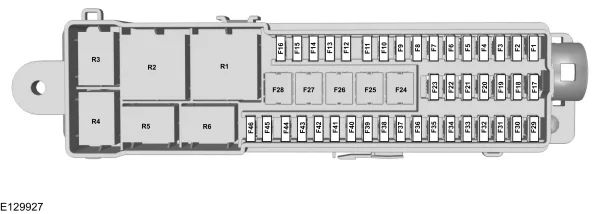

Panel bezpieczników znajduje się w bagażniku za wnęką po stronie pasażera.
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | 5A | Moduł wejścia do klapy załadowczej bez użycia rąk. |
| F2 | 15A | Podgrzewane lusterko zewnętrzne (bez sterownika drzwi).
Podgrzewane skrzydła wycieraczek. |
| F3 | 5A | Bezkluczykowe klamki do drzwi pojazdu. |
| F4 | 25A | Sterownik drzwi przedni lewy. |
| F5 | 25A | Sterownik drzwi z przodu po prawej stronie. |
| F6 | 25A | Sterownik drzwi tylny lewy. |
| F7 | 25A | Sterownik drzwi tylnych prawych. |
| F8 | 25A | Siedzenie pasażera . |
| F9 | 25A | Fotel kierowcy. |
| F10 | 5A | Zasilanie logiczne modułu pamięci fotela kierowcy . |
| F11 | 5A | Zasilanie tylnej cewki zapłonowej. |
| F12 | — | Nieużywany. |
| F13 | — | Nieużywany. |
| F14 | 25A | Elektryczne szyby (kierowca) o dużym natężeniu prądu. |
| F15 | 25A | Elektrycznie sterowane szyby (kierowca i pasażer). |
| F 16 | — | Nieużywany. |
| F17 | — | Nieużywany. |
| F18 | — | Nieużywany. |
| F19 | — | Nieużywany. |
| F20 | 5A | Wbudowany modem. |
| F21 | — | Nieużywany. |
| F22 | 25A | Ogrzewana tylna szyba. |
| F23 | 25A | Wzmacniacz dźwięku. |
| F24 | 30A | Konwerter mocy DC/AC. |
| F25 | 25A | Elektryczna klapa załadowcza. |
| F26 | 20A | Tylne gniazdo zasilania. |
| F27 | 20A | Gniazdo zasilania w bagażniku. |
| F28 | 40A | Holowanie przyczepy. |
| F29 | 5A | System wykrywania martwego pola.
Kamera cofania z asystentem parkowania. |
| F30 | 5A | Moduł wspomagania parkowania. |
| F31 | — | Nieużywany. |
| F32 | 5A | Konwerter mocy DC/AC. |
| F33 | 10 A | Przełącznik szyb zasilany prądem o wysokim natężeniu. |
| F34 | — | Nieużywany. |
| F35 | — | Nieużywany. |
| F36 | — | Nieużywany. |
| F37 | — | Nieużywany. |
| F38 | — | Nieużywany. |
| F39 | — | Nieużywany. |
| F40 | — | Nieużywany. |
| F41 | — | Nieużywany. |
| F42 | — | Nieużywany. |
| F43 | — | Nieużywany. |
| F44 | — | Nieużywany. |
| F45 | — | Nieużywany. |
| F46 | 5A | Podgrzewana cewka przekaźnika lusterka zewnętrznego. |
| R1 | Przekaźnik mocy | Opóźniony przekaźnik pomocniczy. |
| R2 | Mini przekaźnik | Tylny przekaźnik 15. |
| R3 | Mikroprzekaźnik | Podgrzewany przekaźnik tylnej szyby. |
| R4 | — | Nieużywany. |
| R5 | — | Nieużywany. |
| R6 | Mikroprzekaźnik | Podgrzewany przekaźnik lusterek zewnętrznych. |
