Ford Bronco (2021) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Bronco z lat: 2021.

Ford Bronco (2021) to nowa generacja legendarnej linii SUV-ów marki Ford. Po wieloletniej przerwie, Ford postanowił przywrócić ikoniczną nazwę Bronco na rynek, oferując nowoczesny i wszechstronny pojazd terenowy, który kontynuuje dziedzictwo off-roadowego Bronco.

Nowy Ford Bronco wyróżnia się charakterystycznym i muskularnym wyglądem, nawiązującym do klasycznego modelu. Ma on masywną sylwetkę, duże koła, wysoki prześwit i wytrzymałą konstrukcję, która sprawia, że jest gotowy na wyzwania terenowe. Dostępny jest zarówno w wersji dwudrzwiowej, jak i czterodrzwiowej, dając klientom różne opcje i możliwości.

W zakresie napędu Ford Bronco oferuje różnorodne opcje. Dostępne są silniki benzynowe, w tym mocniejsze jednostki z turbodoładowaniem. Wszystkie wersje Bronco są wyposażone w napęd na cztery koła, a gama systemów terenowych, takich jak zamykane dyferencjały, specjalne tryby jazdy off-roadowej i zdolności do pokonywania trudnych przeszkód, czynią go naprawdę kompetentnym pojazdem terenowym.

Wnętrze Forda Bronco zostało zaprojektowane z myślą o funkcjonalności i wygodzie podczas jazdy. Oferuje przestronne miejsce dla pasażerów i elastyczne rozwiązania przestrzeni bagażowej, które umożliwiają przewożenie większych przedmiotów. Wyposażony jest w zaawansowane systemy technologiczne, w tym intuicyjne systemy multimedialne, opcjonalne ekrany dotykowe i funkcje bezpieczeństwa.

Ford Bronco oferuje również wiele opcji personalizacji i dodatkowego wyposażenia, takich jak dachy odłączane, zdejmowane drzwi, wyciągarki, relingi dachowe i wiele innych, które pozwalają dopasować samochód do indywidualnych preferencji i potrzeb.

Ważnym aspektem nowego Forda Bronco jest również dbałość o zrównoważone i ekologiczne funkcjonowanie. Oferuje on opcję wyboru wersji hybrydowej, która łączy moc i osiągi z niższym zużyciem paliwa i mniejszymi emisjami.

Zobacz także: Ford Edge II (2016-2017) - schematy bezpieczników i przekaźników

Podsumowując, Ford Bronco (2021) to nowa generacja legendarnej linii SUV-ów, która łączy w sobie klasyczny design i terenowe możliwości z nowoczesnymi technologiami i komfortem. Jest to wszechstronny pojazd terenowy, który doskonale sprawdzi się zarówno w codziennej jeździe po mieście, jak i w ekscytujących przygodach na szlakach off-roadowych.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników pod maską

Ford Bronco (2021) - schematy bezpieczników i przekaźników

Numer	Ocena	Opis
1	30 A	Moduł sterujący nadwozia – zasilanie bateryjne na zasilaniu 1.
3	30 A	Moduł sterujący nadwozia – zasilanie bateryjne na zasilaniu 2.
4	30 A	Pompa paliwowa.
6	25 A	Moc modułu sterującego układu napędowego.
7	30 A	Elementy układu napędowego.
8	20 A	Elementy układu napędowego.
9	20 A	Cewki zapłonowe.
13	40 A	Silnik dmuchawy.
16	10 A	Spryskiwacz tylnej szyby.
18	30 A	Rozrusznik.
21	10 A	Nieużywany (zapasowy).
22	10 A	Moduł kamery 360 stopni.
23	10 A	Posuw rozruchowy układu przeciwblokującego.
24	10 A	Moduł sterujący układu napędowego; Moduł wspomagania kierownicy.
25	10 A	System informacji o martwym polu; Tylna kamera; Adaptacyjny tempomat; Moduł sterujący układu napędowego.
26	15 A	Moduł kontroli transmisji.
28	60 A	Zawory układu przeciwblokującego.
29	60 A	Pompa układu przeciwblokującego.
30	30 A	Elektrycznie regulowany fotel kierowcy.
31	30 A	Fotel pasażera z napędem elektrycznym.
32	20 A	Pomocniczy punkt zasilania.
33	20 A	Pomocniczy punkt zasilania.
34	20 A	Pomocniczy punkt zasilania.
36	40 A	Inwerter DC/AC 150 W.
38	30 A	Podgrzewany moduł siedziska.
42	30 A	Moduł sterujący hamulca przyczepy.
44	10 A	Wyłącznik hamulca.
46	20 A	Moduł SYNC.
50	40 A	Podgrzewana tylna szyba.
54	40 A	Moduł sterujący układu napędowego.
55	30 A	Przekaźnik świateł parkowania przyczepy.
58	20 A	Lampy cofania do holowania przyczepy.
60	30 A	Przełącznik upfittera #1.
61	15 A	Przełącznik upfittera #2.
62	10 A	Przełącznik upfittera #3.
63	10 A	Przełącznik upfittera nr 4.
64	10 A	Przełącznik upfitter #5.
65	10 A	Przełącznik upfitter #6.
66	10 A	Moduł odłączania drążka stabilności.
69	30 A	Wycieraczka przedniej szyby.
71	30 A	Wycieraczka tylnej szyby.
91	40 A	Moduł światła holowniczego przyczepy.
100	20 A	Reflektory lewe.
101	20 A	Reflektory prawe.
107	30 A	Ładowanie akumulatora holowniczego przyczepy.
120	10 A	Wtryskiwacze paliwa (2,7L).
124	5 A	Nieużywany (zapasowy).
125	10 A	Inteligentna ładowarka USB 1.
139	5 A	Inteligentna ładowarka USB 2.
140	5 A	Nieużywany (zapasowy).
141	5 A	Nieużywany (zapasowy).
146	20 A	Wzmacniacz.
158	10 A	Uruchomienie/uruchomienie modułu odłączającego drążek stabilności.
160	10 A	Inteligentna kontrola łącza danych.
182	60 A	Moduł drzwi kierowcy.
183	60 A	Moduł drzwi pasażera.
202	60 A	Moduł sterujący nadwozia B+.
210	30 A	Zatrzymanie rozruchu modułu sterującego nadwozia.

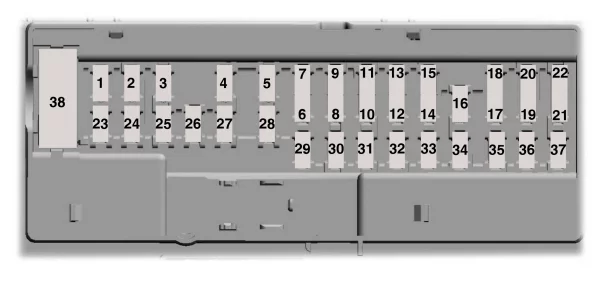

Skrzynka bezpieczników modułu sterującego nadwozia

Ford Bronco (2021) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	—	Nieużywany.
2	10 A	Okna elektryczne; Falownik DC/AC.
3	7,5 A	Lusterka zewnętrzne; Moduł ładowania bezprzewodowego.
4	20 A	Nieużywany (zapasowy).
5	—	Nieużywany.
6	10 A	Sygnalizator antywłamaniowy.
7	10 A	Nieużywany.
8	5 A	Nieużywany (zapasowy).
9	5 A	Nieużywany (zapasowy).
10	—	Nieużywany.
11	—	Nieużywany.
12	7,5 A	Kontrola klimatu; Moduł bramy.
13	7,5 A	Moduł sterujący kolumny kierownicy; Moduł zestawu wskaźników.
14	15 A	Nieużywany (zapasowy).
15	15 A	Nieużywany (zapasowy).
16	—	Nieużywany.
17	7,5 A	Nieużywany (zapasowy).
18	7,5 A	Nieużywany (zapasowy).
19	5 A	Stacyjka; Reflektory.
20	5 A	Modem telematyczny.
21	5 A	Czujnik temperatury i wilgotności w pojeździe.
22	5 A	Nieużywany.
23	30 A	Nieużywany (zapasowy).
24	30 A	Nieużywany (zapasowy).
25	20 A	Nieużywany (zapasowy).
26	30 A	Nieużywany (zapasowy).
27	30 A	Nieużywany (zapasowy).
28	30 A	Nieużywany (zapasowy).
29	15 A	Nieużywany (zapasowy).
30	5 A	Wyłącznik hamulca.
31	10 A	Przełącznik zarządzania terenem; Zintegrowany przełącznik panelu sterowania; Panel przełączników sterowania układem napędowym i podwoziem; 12-calowy wyświetlacz centralny; Moduł odbiornika częstotliwości radiowej.
32	20 A	Moduł sterowania dźwiękiem.
33	—	Nieużywany.
34	30 A	Przekaźnik uruchamiania/rozruchu.
35	5 A	Nieużywany (zapasowy).
36	15 A	Automatyczne światła drogowe; Moduł przetwarzania obrazu A.
37	20 A	Samościemniające się lusterko wewnętrzne; Moduł sterujący wspomagania parkowania; Podgrzewana kierownica.
38	Wyłącznik automatyczny 30 A	Nieużywany.
