W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata 500L z lat: 2016.
Fiat 500L (2016) to kompaktowy samochód typu MPV, który jest kontynuacją modelu Fiat 500L z poprzednich lat. Ten model oferuje przestronność, wygodę i praktyczność, łącząc je z charakterystycznym stylem Fiata 500.
Pod względem designu, Fiat 500L zachowuje charakterystyczne zaokrąglone kształty i uroczy wygląd oryginalnego Fiata 500. Model ten jest większy od tradycyjnego Fiat 500, co przekłada się na przestronne wnętrze i większą ilość miejsca dla pasażerów i bagażu. 500L posiada wyższą linię dachu, co zapewnia więcej przestrzeni w kabinie i wpływa na poczucie przestronności.
Wnętrze Fiata 500L jest dobrze zaprojektowane, oferując wygodne fotele, ergonomiczną deskę rozdzielczą i intuicyjne układy sterowania. Samochód oferuje dużo miejsca na nogi dla pasażerów zarówno na przednich, jak i tylnych siedzeniach. Zastosowane materiały są solidne, a wykończenie jest staranne. 500L oferuje również liczne schowki, uchwyty na napoje i elastyczne możliwości konfiguracji siedzeń, co zapewnia większą praktyczność.
Fiat 500L oferuje różne warianty silnikowe, w tym benzynowe i diesle o różnych pojemnościach i mocach. Dostępne są również różne skrzynie biegów, w tym manualne i automatyczne, co pozwala dostosować samochód do indywidualnych preferencji. Jazda jest przyjemna i komfortowa, a samochód oferuje odpowiednie osiągi i ekonomiczne zużycie paliwa w swojej klasie.
Pod względem bezpieczeństwa, Fiat 500L jest wyposażony w poduszki powietrzne, systemy ABS, ESP i inne standardowe systemy bezpieczeństwa. W zależności od wersji i opcji wyposażenia, mogą być również dostępne dodatkowe funkcje, takie jak systemy wspomagające jazdę, np. system kontroli trakcji czy system monitorowania martwego pola.
Fiat 500L (2016) jest popularnym wyborem w segmencie kompaktowych samochodów typu MPV. Jego przestronność, wygoda i praktyczność sprawiają, że jest idealny dla rodzin i osób poszukujących samochodu z większą ilością miejsca. Model ten kontynuuje sukces swojego poprzednika, oferując atrakcyjny design i funkcjonalność.
Bezpieczniki w komorze silnika
Bezpieczniki pod maską

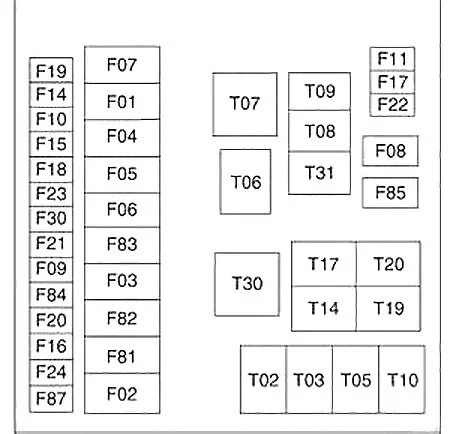

Przednia jednostka dystrybucyjna znajduje się po prawej stronie komory silnika, obok akumulatora.
Aby uzyskać dostęp, naciśnij zaczepy zwalniające i zdejmij pokrywę.
Numer identyfikacyjny elementu elektrycznego odpowiadającego każdemu bezpiecznikowi można znaleźć z tyłu pokrywy.
| Wgłębienie | Maxi bezpiecznik | Mini bezpiecznik | Opis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F01 | 70 Amp przeźroczysty | – | Kontroler nadwozia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F02 | 60 Amp niebieski | – | Tylna jednostka rozdzielcza sterownika nadwozia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F03 | 20 A żółty | – | Stacyjka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F04 | 40 A pomarańczowy | – | Pompa przeciwblokująca hamulca | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F05 | 70 Amp przeźroczysty | – | Elektryczne wspomaganie kierownicy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F06 | 30 A zielony | – | Wentylator chłodnicy — niska prędkość | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F07 | 50 A czerwony | – | Wentylator chłodnicy — wysoka prędkość | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F08 | 40 A pomarańczowy | – | Silnik dmuchawy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F09 | – | 7,5 A Brązowy | Skrzynia biegów (DDCT) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F09 | – | 5 A Tan | Skrzynia biegów (Aisin) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | – | 15 A niebieski | Klakson | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | – | 10 A czerwony | Układ napędowy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | – | 20 A żółty | Gniazdo zasilania 115 V | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | – | 15 A niebieski | Skrzynia biegów (DDCT) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | – | 10 A czerwony | Skrzynia biegów (Aisin) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | – | 7,5 A Brązowy | Układ napędowy skrzyni biegów | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | – | 10 A czerwony | Układ napędowy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | – | 5 A Tan | Układ napędowy (Multiair — zależnie od wyposażenia) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | – | 7,5 A Brązowy | Klimatyzacja | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | – | 30 A zielony | Tylny odszraniacz | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | – | 15 A niebieski | Pompa paliwowa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | – | 20 A żółty | Układ napędowy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | – | 20 A żółty | Zawory przeciwblokujące hamulca | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | – | 5 A Tan | Pompa po uruchomieniu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F81 | 70 Amp przeźroczysty | – | PTC (wtórny) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F82 | 40 A pomarańczowy | – | Skrzynia biegów | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F83 | 40 A pomarańczowy | – | PTC (główny) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F84 | – | 7,5 A Brązowy | Skrzynia biegów | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F85 | – | 15 A niebieski | Przednie gniazdo zasilania 12V | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F88 | – | 7,5 A Brązowy | Podgrzewane lusterka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Bezpieczniki wewnętrzne

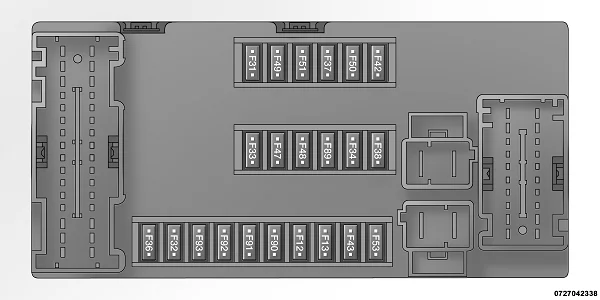

Wewnętrzny panel bezpieczników jest częścią modułu sterującego nadwozia (BCM) i znajduje się za pokrywą po lewej stronie kierownicy.
| Wgłębienie | Numer | Mini bezpiecznik | Opis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | F12 | 7,5 A Brązowy | Prawe światła mijania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | F32 | 7,5 A Brązowy | Przednie i tylne lampy sufitowe;
Lampy sufitowe w bagażniku i drzwiach. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | F53 | 7,5 A Brązowy | Węzeł panelu przyrządów | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | F38 | 20 A żółty | Centralny zamek do drzwi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | F36 | 15 A niebieski | Gniazdo diagnostyczne;
Radio samochodowe; System klimatyzacji; TPMS; Szyberdach. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | F90 | 7,5 A Brązowy | Lewe światło drogowe | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | F91 | 7,5 A Brązowy | Prawa światła drogowe | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | F92 | 7,5 A Brązowy | Lewe światło przeciwmgielne | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | F93 | 7,5 A Brązowy | Prawe światło przeciwmgielne | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | F42 | 5 A Tan | BSM;
ESP. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | F33 | 20 A żółty | Tylne lewe okno pasażera | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | F34 | 20 A żółty | Tylne prawe okno pasażera | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | F43 | 20 A żółty | Podkładka dwukierunkowa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | F48 | 20 A żółty | Okno zasilania pasażera | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | F13 | 7,5 A Brązowy | Lewe światło mijania, poziomowanie reflektorów | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | F50 | 7,5 A Brązowy | Poduszka powietrzna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | F51 | 5 A przeźroczysty | Przełącznik radia pojazdu;
System kontroli klimatu; Światło stopu; Sprzęgło; Bieg wsteczny; Szyberdach; Czujnik parkowania; Kamera tylna. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | F37 | 7,5 A Brązowy | Wyłącznik światła stopu;
Węzeł tablicy rozdzielczej. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | F49 | 5 A przeźroczysty | Lusterko zewnętrzne;
GPS; Lusterko elektryczne; Czujnik parkowania. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | F31 | 5 A przeźroczysty | Kontrola klimatu;
Regulacja siedzeń. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | F47 | 20 A żółty | Sterownik zasilania okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Tylne bezpieczniki wewnętrzne
Tylny wewnętrzny panel bezpieczników znajduje się za pokrywą po stronie kierowcy w tylnej części pojazdu.
| Wgłębienie | Numer | Mini bezpiecznik | Opis |
|---|---|---|---|
| 1 | F61 | 15 A niebieski | Fotele z regulacją odcinka lędźwiowego |
| 2 | F62 | 15 A niebieski | Podgrzewane siedzenia |
| 3 | F64 | 20 A żółty | Zestaw audio |
| 4 | F65 | 20 A żółty | Żaluzje słoneczne |
| 5 | F66 | 20 A żółty | Szyberdach |
