DS3 (2009-2020) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla DS3 z lat: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020. DS 3 to kompaktowy samochód osobowy, który był produkowany przez markę DS Automobiles od 2010 do 2019 roku. Jest to trzydrzwiowy lub pięciodrzwiowy hatchback, który wyróżnia się swoim […]

05/18/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla DS3 z lat: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020.

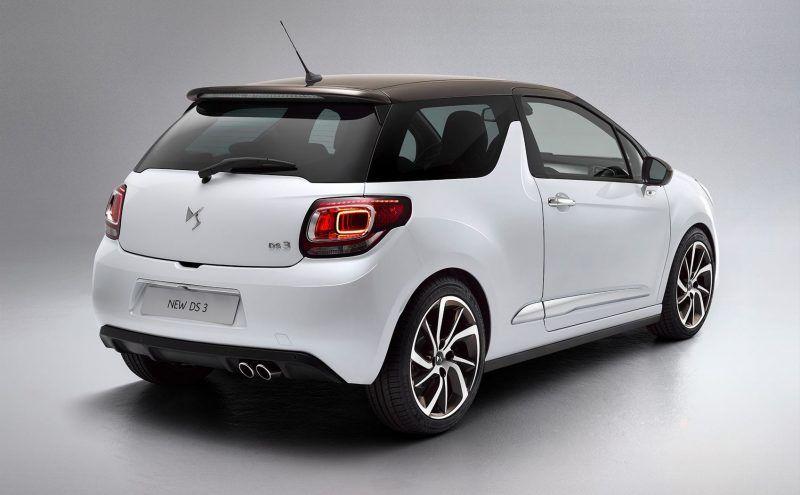

DS 3 to kompaktowy samochód osobowy, który był produkowany przez markę DS Automobiles od 2010 do 2019 roku. Jest to trzydrzwiowy lub pięciodrzwiowy hatchback, który wyróżnia się swoim stylowym i dynamicznym designem.

DS 3 zaprojektowano jako luksusową alternatywę dla tradycyjnych kompaktowych samochodów. Posiada on charakterystyczne cechy marki DS, takie jak unikalny wlot powietrza w kształcie diamentu i charakterystyczne reflektory LED. Możliwość dostosowania samochodu poprzez różnorodne kombinacje kolorów nadwozia i kontrastowych dachów pozwala na indywidualizację wyglądu.

Wnętrze DS 3 zostało starannie zaprojektowane, z dbałością o detale i wysoką jakość materiałów. Kabina oferuje komfortowe siedzenia oraz wiele opcji personalizacji, takich jak różne wzory tapicerki, panele wykończeniowe i kolorowe akcenty.

DS 3 oferuje różne opcje silników, w tym benzynowe i wysokoprężne. Modele wyposażone w silniki benzynowe zapewniają dynamiczną jazdę, a jednocześnie są oszczędne w eksploatacji. Wydajność i osiągi zależą od konkretnego silnika i wersji wyposażenia.

W zależności od wersji i rocznika, DS 3 może być wyposażony w różne systemy bezpieczeństwa i asystentów kierowcy, takie jak system monitorowania martwego pola, system ostrzegania o kolizji, system utrzymania pasa ruchu i wiele innych.

DS 3 cieszył się popularnością jako stylowy i nietuzinkowy samochód kompaktowy. Jego atrakcyjny design, dopracowane wnętrze i możliwość personalizacji przyciągały kierowców poszukujących czegoś wyjątkowego w swoim samochodzie.

Zobacz także:  DS3 Crossback (2019-2022) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

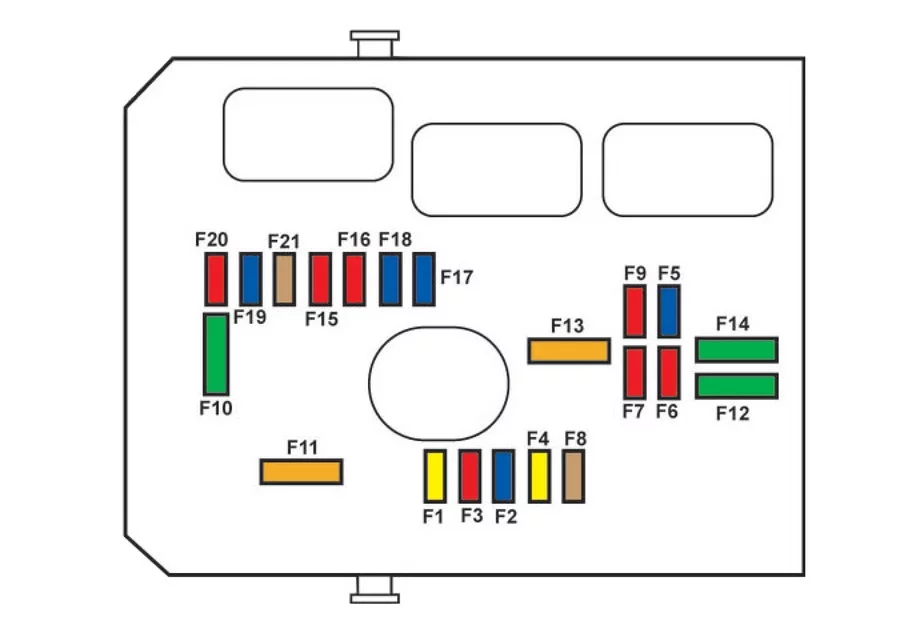

Skrzynka bezpieczników w komorze silnika

Umieszczona jest w komorze silnika w pobliżu akumulatora (po lewej stronie).

DS3 (2009-2020) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 20 A Zasilanie jednostki sterującej silnika;

Przekaźnik sterujący zespołu wentylatora chłodzącego;

Wielofunkcyjny przekaźnik główny sterowania silnikiem;

Pompa wtryskowa (Diesel).

F2 15 A Klakson.
F3 10 A Płyn do spryskiwaczy, przód i tył.
F4 20 A Lampy LED.
F5 15 A Nagrzewnica Diesel (Diesel);

Pompa dodatku do filtrów cząstek stałych (Diesel);

Czujnik przepływu powietrza (Diesel);

Nagrzewnica przedmuchu;

Elektrozawory (VTi).

F6 10 A Jednostka sterująca ABS/DSC;

Wtórny wyłącznik stop.

F7 10 A Elektryczne wspomaganie kierownicy;

Automatyczna skrzynia biegów.

F8 25 A Kontrola rozrusznika.
F9 10 A Jednostka przełączająca i zabezpieczająca (Diesel).
F10 30 A Podgrzewacz paliwa (Diesel);

Podgrzewacz przedmuchu (Diesel);

Pompa paliwa (VTi);

Wtryskiwacze;

Cewki zapłonowe (benzyna).

F11 40 A Dmuchawa nagrzewnicy.
F12 30 A Wycieraczki szyby przedniej wolno/szybko.
F13 40 A Zasilanie interfejsu wbudowanego systemu (zapalanie dodatnie).
F14 30 A Zasilanie Valvetronic (VTi).
F15 10 A Reflektory prawe światła drogowe.
F 16 10 A Lewe światła drogowe.
F17 15 A Światła mijania lewe.
F18 15 A Reflektory z prawymi światłami mijania.
F19 15 A Czujniki tlenu i elektrozawory (VTi);

Elektrozawory (Diesel);

Elektrozawór EGR (Diesel).

F20 10 A Pompy;

Termostat elektroniczny (VTi);

Elektrozawór czasowy (THP);

Czujnik wody w paliwie (Diesel).

F21 5 A Zasilanie sterowania zespołem wentylatora;

ABS/DSC;

Pompa turbo (THP).

MF1* 60 A Zespół wentylatora.
MF2* 30 A Pompa ABS/DSC.
MF3* 30 A Elektrozawory ABS/DSC.
MF4* 60 A Zasilanie wbudowanego interfejsu systemowego (BSI).
MF5* 60 A Zasilanie wbudowanego interfejsu systemowego (BSI).
MF6* 30 A Dodatkowy wentylator chłodzący (THP).
MF7* 80 A Skrzynka bezpieczników deski rozdzielczej.
MF8* Nieużywany.
* Bezpieczniki maxi zapewniają dodatkową ochronę instalacji elektrycznych.
Wszelkie prace przy bezpiecznikach maxi muszą być wykonywane przez ASO CITROËN lub warsztat specjalistyczny.



Skrzynka bezpieczników deski rozdzielczej

Pojazdy z kierownicą po lewej stronie:
Skrzynka bezpieczników znajduje się w dolnej części deski rozdzielczej (po lewej stronie).

Odepnij pokrywę, ciągnąc ją z boku, całkowicie zdejmij pokrywę.

Pojazdy z kierownicą po prawej stronie:
Skrzynka bezpieczników znajduje się w schowku.

Otwórz pokrywę schowka, odepnij pokrywę skrzynki bezpieczników, ciągnąc za bok, całkowicie zdejmij pokrywę.

DS3 (2009-2020) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 15 A Tylna wycieraczka.
F2 Nieużywany.
F3 5 A Jednostka sterująca poduszek powietrznych i napinaczy pasów bezpieczeństwa
F4 10 A Klimatyzacja;

Włącznik sprzęgła;

Lusterko elektrochromatyczne;

Pompa filtra cząstek stałych (Diesel);

Gniazdo diagnostyczne;

Czujnik przepływu powietrza (Diesel).

F5 30 A Panel elektrycznych szyb;

Elektryczne sterowanie szyby pasażera;

Elektryczny silnik szyby przedniej.

F6 30 A Elektryczny silnik szyby kierowcy.
F7 5 A Lampa sufitowa, oświetlenie schowka
F8 20 A Ekran wielofunkcyjny;

System audio;

Radio nawigacyjne;

Centralka alarmowa;

Syrena alarmowa.

F9 30 A Gniazdo 12 V;

Przenośne zasilanie wspomagające nawigację.

F10 15 A Elementy sterujące przy kierownicy.
F11 15 A Zapłon;

Gniazdo diagnostyczne;

Sterownik automatycznej skrzyni biegów.

F12 15 A Czujnik deszczu i nasłonecznienia;

Przekaźnik przyczepy.

F13 5 A Wyłącznik główny;

Zespół przekaźnika silnika.

F14 15 A Sterownik czujników parkowania;

Sterownik poduszek powietrznych;

Tablica przyrządów;

Klimatyzacja cyfrowa;

Skrzynka USB;

Wzmacniacz Hi-Fi.

F15 30 A Centralny zamek.
F 16 Nieużywany.
F17 40 A Odparowywanie i odszranianie tylnej szyby i lusterek bocznych.
CII Bocznik PARC.
FH36 5 A Przekaźnik przyczepy.
FH37 Nieużywany.
FH38 20 A Wzmacniacz hi-fi.
FH39 20 A Podgrzewane siedzenia
FH40 40 A Przekaźnik przyczepy.
