Dodge RAM 2500, 3500 (2023) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Dodge RAM 2500, 3500 z lat: 2023.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

CENTRUM DYSTRYBUCJI ENERGII

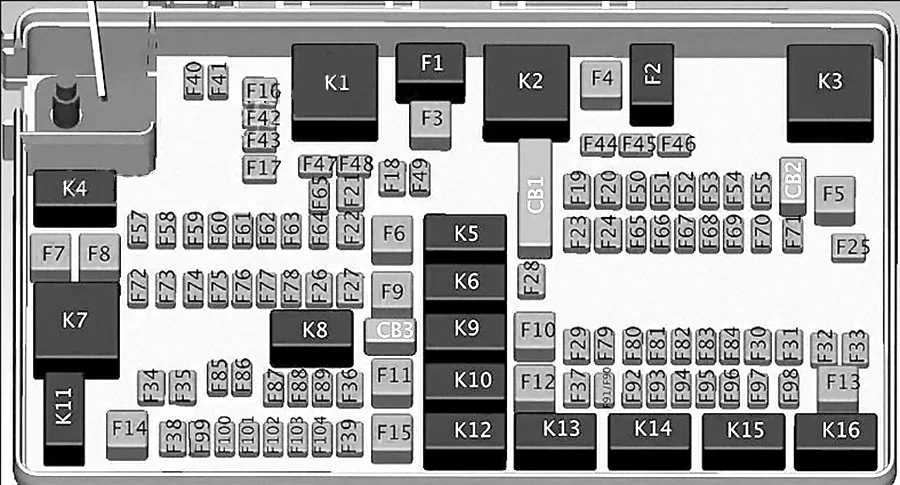

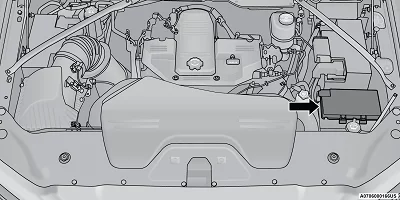

Power Distribution Center znajduje się w komorze silnika w pobliżu akumulatora. To centrum zawiera wkłady bezpiecznikowe, mikrobezpieczniki, przekaźniki i wyłączniki automatyczne. Opis każdego bezpiecznika i elementu może być wybity na wewnętrznej stronie pokrywy, w przeciwnym razie numer wnęki każdego bezpiecznika jest wybity na wewnętrznej stronie pokrywy, zgodnie z poniższą tabelą.

Dodge RAM 2500, 3500 (2023) - schematy bezpieczników i przekaźników

Numer	Bezpiecznik wkładu	Bezpiecznik mikro	Opis
* Jeśli jest na wyposażeniu
F01	–	–	Zapasowy
F02	60 A Żółty	–	Pompa ABS
F03	60 A Żółty	–	Wentylator chłodnicy – wysoka i niska prędkość *
F04	50 A czerwony	–	Falownik 400 W
F05	50 A czerwony	–	Zawieszenie pneumatyczne
F06	40 A zielony	–	STOM
F07	40 A zielony	–	Elektromagnes rozrusznika
F08	20 A niebieski	–	Czujnik NOX *
F09	30 A Różowy	–	Benzyna – pompa próżniowa hamulca *
40 A zielony	Olej napędowy – podgrzewacz paliwa *
F10	40 A zielony	–	CBC nr 2 / Światła zewnętrzne
F11	40 A zielony	–	Hamulec SYS MOD ECU i zawory
F12	40 A zielony	–	Zamki CBC #3 / Pwr
F13	40 A zielony	–	HVAC – silnik wentylatora
F14	40 A zielony	–	CBC #4 / Światło zewnętrzne
F15	30 A Różowy	–	Stopień po stronie mocy *
F 16	30 A Różowy	–	Inteligentny – Moduł *
F17	30 A Różowy	–	Wyciągarka *
F18	–	–	Zapasowy
F19	30 A Różowy	–	Zasilanie olejem napędowym SCR *
F20	30 A Różowy	–	Moduł drzwi pasażera
F21	30 A Różowy	–	DTCM
F22	20 A niebieski	–	Gaz – ECM *
25 A biały	Olej napędowy – PCM *
F23	30 A Różowy	–	CBC nr 1 / Światło wewnętrzne
F24	30 A Różowy	–	Moduł drzwi kierowcy
F25	30 A Różowy	–	Wycieraczka FT
F26	–	–	Zapasowy
F27	–	–	Zapasowy
F28	20 A niebieski	–	Światła cofania przyczepy
F29	20 A niebieski	–	Park holowniczy przyczepy
F30	30 A Różowy	–	Holowanie przyczepu
F31	–	–	Zapasowy
F32	–	–	Zapasowy
F33	20 A niebieski	–	Moduł kontroli skrzyni biegów*
F34	30 A Różowy	–	VSIM nr 2 *
F35	30 A Różowy	–	szyberdach *
F36	30 A Różowy	–	Odszraniacz tylny (EBL) *
F37	30 A Różowy	–	Rama Diesla / Paliwo podgrzewanie *
F38	30 A Różowy	–	ITBM *
F39	–	–	Zapasowy
F40	–	10 A czerwony	Wentylowane siedzenia *
F41	–	10 A czerwony	Act Grille Shutter / Dam *
F42	–	20 A Żółty	Klakson
F43	–	15 A niebieski	Podgrzewana kierownica*
F44	–	10 A czerwony	Port diagnostyczny
F45	–	–	Zapasowy
F46	–	10 A czerwony	Cewki przekaźników montażowych *
F47	–	–	Zapasowy
F48	–	–	Zapasowy
F49	–	15 A niebieski	Klaster IP / CSG
F50	–	20 A Żółty	Moduł zawieszenia pneumatycznego *
F51	–	10 A czerwony	IGN Mod / KINMod / RFHub
F52	–	5 A Tan	Czujnik baterii
F53	–	20 A Żółty	TRLR Tow – Lt Turn/Stop
F54	–	20 A Żółty	Pedały bez pamięci *
F55	–	10 A czerwony	Lampy użytkowe Fwd
F56	–	10 A czerwony	VBV
F57	–	20 A Żółty	TCM / PCM / Trans PRSR SW
F58	–	10 A czerwony	Oświetlenie łóżka
F59	–	–	Zapasowy
F60	–	–	Zapasowy
F61	–	10 A czerwony	Czujnik NH3 / Czujnik cząstek stałych *
F62	–	10 A czerwony	Sprzęgło klimatyzacji
F63	–	20 A Żółty	Cewki zapłonowe / CZAPKI
F64	–	25 A Wyczyść	Wtryskiwacze paliwa / PCM *
F65	–	10 A czerwony	RVDMP / MOD BLE *
F66	–	10 A czerwony	Szyberdach / USB RR * / Lusterko / Podnośnik szyby pasażera SW
F67	–	10 A czerwony	UCI / TRLR 360 Krzywka / Obrotomierz *
F68	–	10 A czerwony	AEB RACAM HTR *
F69	–	15 A niebieski	Mod SCR 12 V *
F70	–	30 A Zielony	Pompa paliwa / Przekaźnik podgrzewania paliwa
F71	–	25 A Wyczyść	Amp / Act Noise Cnsl
F72	–	–	Zapasowy
F73	–	20 A Żółty	Pompa paliwowa *
F74	–	10 A czerwony	Alarm ratunkowy
F75	–	10 A czerwony	SCR RLY / ATMM *
F76	–	10 A czerwony	Elektroniczna kontrola stabilności (ESC) *
F77	–	10 A czerwony	DTCM / TCM / FAD MOD / STOM
F78	–	15 A niebieski	ECM / PCM / IRCM / Przekaźnik AUX / HRLS
F79	–	15 A niebieski	ID /
F80	–	10 A czerwony	Konsola na podsufitce / Assist / 911
F81	–	20 A Żółty	Przyczepa – światła cofania / Stop
F82	–	10 A czerwony	SCCM / Tempomat
F83	–	10 A czerwony	TLR AST / TLR RVS CTL / TLR KNB
F84	–	15 A niebieski	ASBM / HVAC / ICS / R Podgrzewane siedzenia SW
F85	–	10 A czerwony	ORC (poduszka powietrzna)
F86	–	10 A czerwony	ORC (poduszka powietrzna)
F87	–	10 A czerwony	Zawieszenie pneumatyczne / ITBM / SCCM / TLR TPM
F88	–	15 A niebieski	Klaster IP
F89	–	–	Zapasowy
F90	–	20 A Żółty	Gniazdo zasilania / Bat
F91	–	–	Gniazdo zasilania / Akc
F92	–	10 A czerwony	Inwerter MOD / USB-IP / WCPM *
F93	–	–	Zapasowy
F94	–	10 A czerwony	SBW / TCASE SW / TRL TPM – GTWY
F95	–	10 A czerwony	RR CAM / PRKTRNX/ CHMSL Cam / czujnik matrwego pola / SVUE CAM *
F96	–	10 A czerwony	Kamera przyczepy *
F97	–	20 A Żółty	Przednie ogrzewanie fotela pasażera *
F98	–	20 A Żółty	Przednie ogrzewanie fotela kierowcy *
F99	–	10 A czerwony	HVAC / IN-CARTS / CSG / TRL CWY MOD */ TACH
F100	–	10 A czerwony	Kanał Upfitter Box *
F101	–	20 A Żółty	Tylne ogrzewanie po prawej *
F102	–	20 A Żółty	Tylne ogrzewanie po lewej / Przekaźnik rozrusznika #3 *
F103	–	10 A czerwony	Reflektory AFLS *
F104	–	20 A Żółty	Port UCI / USB z tyłu
