W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Dodge RAM 2500, 3500 z lat: 2022.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

CENTRUM DYSTRYBUCJI ENERGII

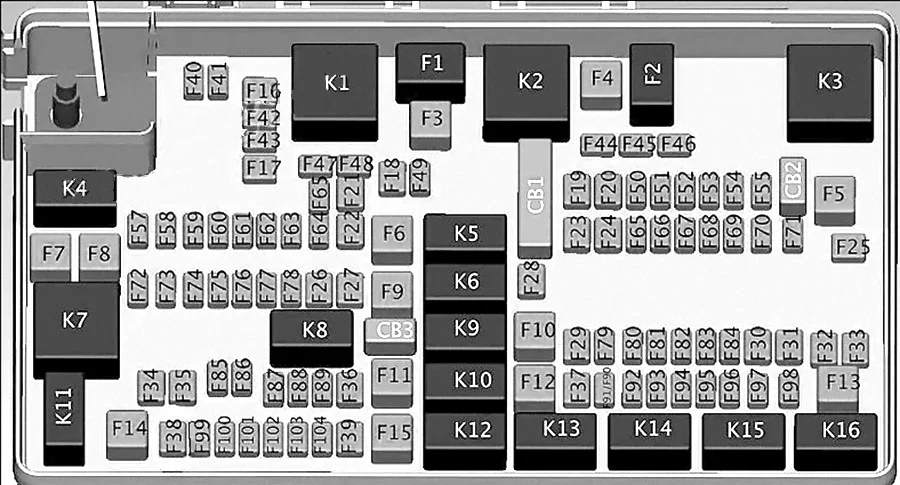

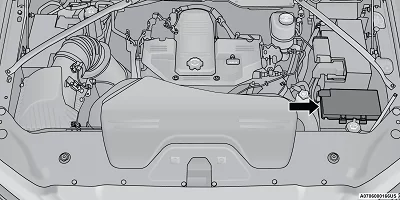

Power Distribution Center znajduje się w komorze silnika w pobliżu akumulatora. To centrum zawiera wkłady bezpiecznikowe, mikrobezpieczniki, przekaźniki i wyłączniki automatyczne. Opis każdego bezpiecznika i elementu może być wybity na wewnętrznej stronie pokrywy, w przeciwnym razie numer wnęki każdego bezpiecznika jest wybity na wewnętrznej stronie pokrywy, zgodnie z poniższą tabelą.

Dodge RAM 2500, 3500 (2022) - schematy bezpieczników i przekaźników



Dodge RAM 2500, 3500 (2022) - schematy bezpieczników i przekaźników

Numer

Bezpiecznik wkładu

Bezpiecznik mikro

Opis

* Jeśli jest na wyposażeniu

F01

Zapasowy

F02

60 A Żółty

Pompa ABS

F03

60 A Żółty

Wentylator chłodnicy, niska i wysoka prędkość

F04

50 A czerwony

Falownik 400 W

F05

40 A zielony

Zawieszenie pneumatyczne

F06

40 A zielony

STOM

F07

40 A zielony

Elektromagnes rozrusznika

F08

20 A niebieski

Czujnik NOX *

F09

40 A zielony

Gaz – pompa próżniowa hamulca *

30 A Różowy

Olej napędowy – podgrzewacz paliwa *

F10

40 A zielony

CBC nr 2 / Światła zewnętrzne

F11

40 A zielony

Hamulec SYS MOD ECU i zawory

F12

40 A zielony

Zamki CBC #3 / Pwr

F13

40 A zielony

HVAC silnik wentylatora

F14

40 A zielony

CBC #4 / Światło zewnętrzne

F15

30 A Różowy

Stopień po stronie mocy *

F 16

30 A Różowy

Inteligentny – Moduł Barowy *

F17

30 A Różowy

wyciągarka *

F18

Zapasowy

F19

30 A Różowy

Zasilanie olejem napędowym SCR *

F20

30 A Różowy

Moduł drzwi pasażera

F21

30 A Różowy

DTCM

F22

20 A niebieski

Gaz – ECM *

25 A biały

Olej napędowy – PCM *

F23

30 A Różowy

CBC nr 1 / Światło wewnętrzne

F24

30 A Różowy

Moduł drzwi kierowcy

F25

30 A Różowy

Wycieraczka FT

F26

Zapasowy

F27

Zapasowy

F28

20 A niebieski

Holowanie przyczepy B / U

F29

20 A niebieski

Światła postojowe przyczepy

F30

30 A Różowy

Holowanie przyczepy

F31

Zapasowy

F32

Zapasowy

F33

20 A niebieski

Moduł kontroli skrzyni biegów *

F34

30 A Różowy

VSIM nr 2 *

F35

30 A Różowy

Szyberdach *

F36

30 A Różowy

Odszraniacz tylny (EBL) *

F37

30 A Różowy

Rama Diesla / Ogrzewanie paliwa *

F38

30 A Różowy

ITBM *

F39

Zapasowy

F40

10 A czerwony

Wentylowane siedzenia *

F41

10 A czerwony

Act Grille Shutter / Dam *

F42

20 A Żółty

Klakson

F43

15 A niebieski

Podgrzewana kierownica *

F44

10 A czerwony

Port diagnostyczny

F45

Zapasowy

F46

10 A czerwony

Cewki przekaźników montażowych *

F47

Zapasowy

F48

Zapasowy

F49

10 A czerwony

Klaster IP / CSG

F50

20 A Żółty

Mod zawieszenia pneumatycznego *

F51

10 A czerwony

IGN Mod / KIN Mod / koncentrator RF

F52

5 A Tan

Sensor akumulatora

F53

20 A Żółty

Światła cofania przyczepy/Stop

F54

20 A Żółty

Regulowane pedały bez pamięci *

F55

Zapasowy

F56

10 A czerwony

Zawór blokujący opary paliwa (VBV) *

F57

20 A Żółty

TCM / PCM / Trans PRSR SW

F58

10 A czerwony

Oświetlenie łóżka

F59

Zapasowy

F60

Zapasowy

F61

10 A czerwony

Czujnik NH3 / Czujnik cząstek stałych *

F62

10 A czerwony

Sprzęgło klimatyzacji

F63

20 A Żółty

Cewki zapłonowe / CZAPKI

F64

25 A Wyczyść

Wtryskiwacze paliwa

F65

Zapasowy

F66

10 A czerwony

Szyberdach / USB z tyłu *

F67

10 A czerwony

Port UCI / moduł USB z przodu / przyczepy (kamera 360) / tachograf

F68

10 A czerwony

AEB RACAM HTR *

F69

15 A niebieski

Mod SCR 12 V *

F70

30 A Zielony

Pompa paliwa Mtr / Fuel Htr RLY

F71

25 A Wyczyść

Amp / Act Noise Cnsl

F72

Zapasowy

F73

20 A Żółty

Pompa paliwowa *

F74

10 A czerwony

Alarm ratunkowy

F75

10 A czerwony

SCR RLY / ATMM *

F76

10 A czerwony

Elektroniczna kontrola stabilności (ESC) *

F77

10 A czerwony

DTCM / TCM / FAD MOD / STOM

F78

15 A niebieski

Zasilanie cewki przekaźnika ECM / PCM / IRCM / AUX PDC / HRLS

F79

15 A niebieski

ID / odprawa porucznik

F80

10 A czerwony

Ovrdh Con / Assist / 911

F81

20 A Żółty

Światła cofania przyczepy i Stop

F82

10 A czerwony

SCCM / Tempomat

F83

Zapasowy

F84

15 A niebieski

ASBM / HVAC / ICS / Podgrzewane siedzenia SW

F85

10 A czerwony

ORC (poduszka powietrzna)

F86

10 A czerwony

ORC (poduszka powietrzna)

F87

10 A czerwony

Zawieszenie pneumatyczne / ITBM / SCCM / Przyczepa bramy modułu

F88

15 A niebieski

Klaster IP

F89

Zapasowy

F90

20 A Żółty

Gniazdo zasilania / Bat

F91

Gniazdo zasilania / Akc

F92

10 A czerwony

MOD Inverter (Wake Up) / Port zasilania / USB IP / WCPM *

F93

Zapasowy

F94

10 A czerwony

SBW / TCASE SW / TRL TPM

F95

10 A czerwony

Tylna kamera / PRKTRNX/ CHMSL Cam / Bld SPT SNR / SVUE CAM *

F96

10 A czerwony

Kamera przyczepy *

F97

20 A Żółty

Podgrzewanie przedniego fotela pasażera *

F98

20 A Żółty

Podgrzewanie przedniego fotela kierowcy *

F99

10 A czerwony

HVAC / czujnik temperatury w samochodzie / CSG MOD / moduł bramy przyczepy / tachograf

F100

10 A czerwony

Kanał Upfitter Box *

F101

20 A Żółty

RR HTD ST Prawy *

F102

20 A Żółty

RR HTD ST W lewo / Biegnij RLY #3 *

F103

10 A czerwony

Reflektory AFLS *

F104

20 A Żółty

Port UCI / USB z tyłu
