W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Dodge Journey z lat: 2009, 2010.

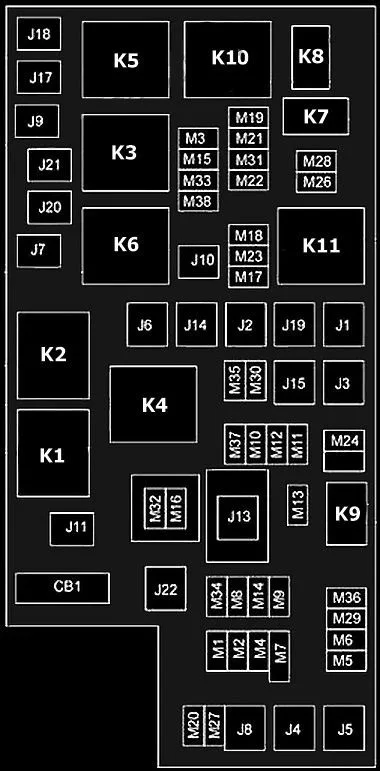

Zintegrowany moduł mocy (IPM) znajduje się w komorze silnika w pobliżu zespołu filtra powietrza.
Etykieta identyfikująca każdy element może być wydrukowana lub wytłoczona na wewnętrznej stronie okładki.
| Wgłębienie | Bezpiecznik kasetowy | Mini -bezpiecznik | Opis |
|---|---|---|---|
| J1 | 40 A zielony | — | Elektrycznie składane siedzenie |
| J2 | 30 Amp Różowy | — | Moduł skrzynki rozdzielczej — jeśli jest na wyposażeniu |
| J3 | 30 Amp Różowy | — | Moduł tylnych drzwi |
| J4 | 25 Amp Naturalny | — | Węzeł drzwi kierowcy |
| J5 | 25 Amp Naturalny | — | Węzeł drzwi pasażera |
| J6 | 40 A zielony | — | Pompa układu przeciwblokującego (ABS) / elektroniczny program stabilizacji (ESP) |
| J7 | 30 Amp Różowy | — | Zawór układu przeciwblokującego (ABS) / elektroniczny program stabilizacji (ESP) |
| J8 | 40 A zielony | — | Fotel z pamięcią zasilania — jeśli jest na wyposażeniu |
| J9 | 40 A zielony | — | Silnik Flex Fuel/PZEV – jeśli jest na wyposażeniu |
| J10 | 30 Amp Różowy | — | (jeśli jest na wyposażeniu) Przekaźnik spryskiwacza reflektorów – (BUX), zawór regulacji kolektora |
| J11 | 30 Amp Różowy | — | (jeśli jest w wyposażeniu) Stabilizator/zabezpieczenie Thatchum (BUX)/elektryczne drzwi przesuwne |
| J13 | 60 A żółty | — | Pobór po wyłączeniu zapłonu (IOD) Główny |
| J14 | 40 A zielony | — | Elektryczne podświetlenie (EBL) |
| J15 | 30 Amp Różowy | — | Dmuchawa tylna – jeśli jest na wyposażeniu |
| J17 | 40 A zielony | — | Elektromagnes rozrusznika |
| J18 | 20 A niebieski | — | NGC (moduł sterujący układu napędowego)/zakres skrzyni biegów |
| J19 | 60 A żółty | — | Silnik wentylatora chłodnicy |
| J20 | 30 Amp Różowy | — | Wycieraczka przedniej szyby wysoka/niska |
| J21 | 20 A niebieski | — | Spryskiwacz przód/tył |
| J22 | 25 Amp Naturalny | Moduł szyberdachu – jeśli jest na wyposażeniu | |
| M1 | — | 15 A niebieski | Środkowe światło stopu montowane wysoko (CHMSL) |
| M2 | — | 20 A żółty | Światła przyczepy – jeśli są na wyposażeniu |
| M3 | — | 20 A żółty | Oś przednia/tylna, AWD Mod |
| M4 | — | 10 A czerwony | Holowanie przyczepy – jeśli jest na wyposażeniu |
| M5 | — | 25 Amp Naturalny | Przetwornica mocy — jeśli jest na wyposażeniu |
| M6 | — | 20 A żółty | Gniazdo zasilania nr 1 / akcesoria (ACC) Czujnik deszczu |
| M7 | — | 20 A żółty | Gniazdo zasilania nr 2 (do wyboru akumulator lub akcesoria (ACC)) |
| M8 | — | 20 A żółty | Podgrzewane fotele przednie — jeśli są na wyposażeniu |
| M9 | — | 20 A żółty | Tylne podgrzewane siedzenia — jeśli są na wyposażeniu |
| M10 | — | 15 A niebieski | Lampy toaletkowe/moduł głośnomówiący (HFM) – jeśli jest na wyposażeniu, zdalny wyświetlacz – jeśli jest na wyposażeniu, satelitarny odbiornik dźwięku cyfrowego (SDARS) – jeśli jest na wyposażeniu, uniwersalny mechanizm otwierania drzwi garażowych (UGDO) – jeśli jest na wyposażeniu, lampka toaletowa, system rozrywki wideo (VES) )™ – Jeśli jest na wyposażeniu |
| M11 | — | 10 A czerwony | Automatyczna kontrola temperatury (ATC) — jeśli jest na wyposażeniu, oświetlenie pod maską |
| M12 | — | 30 A zielony | Radio, wzmacniacz (AMP) |
| M13 | — | 20 A żółty | Węzeł przedziału kabiny (CCN), przełącznik wielofunkcyjny/moduł syreny, ITM |
| M14 | — | 20 A żółty | Holowanie przyczepy (BUX) — jeśli jest na wyposażeniu |
| M15 | — | 20 A żółty | Lusterko wsteczne z funkcją automatycznego przyciemniania — jeśli jest, czujnik podczerwieni (IR) — jeśli jest, przełącznik wielofunkcyjny, system monitorowania ciśnienia w oponach (TPMS) — jeśli jest, moduł skrzynki rozdzielczej — jeśli jest |
| M16 | — | 10 A czerwony | Kontroler unieruchamiania pasażerów (ORC)/ Moduł klasyfikacji pasażerów (OCM) |
| M17 | — | 15 A niebieski | Lewy znacznik postojowy/boczny/światła do jazdy/tylne, światła licencyjne |
| M18 | — | 15 A niebieski | Prawe światła postojowe / boczne / do jazdy / tylne światła |
| M19 | — | 25 Amp Naturalny | Automatyczne wyłączanie (ASD) #1 i #2 |
| M20 | — | 15 A niebieski | Elektroniczne centrum informacji o pojeździe (EVIC) — zależnie od wyposażenia, oświetlenie wnętrza, przełączniki na kierownicy — zależnie od wyposażenia, zespół przełączników |
| M21 | — | 20 A żółty | Automatyczne wyłączanie (ASD) #3 |
| M22 | — | 10 A czerwony | Prawy klakson |
| M23 | — | 10 A czerwony | Lewy klakson |
| M24 | — | 25 Amp Naturalny | Tylna wycieraczka |
| M25 | — | 20 A żółty | Pompa paliwa/pompa podnoszenia oleju napędowego |
| M26 | — | 10 A czerwony | Przełącznik zasilania lusterka/Przełącznik okna kierowcy |
| M27 | — | 10 A czerwony | Blokada kolumny kierownicy, bezprzewodowy węzeł zapłonu (WIN)/PEM |
| M28 | — | 10 A czerwony | NGC (moduł sterujący układu napędowego) / zasilanie skrzyni biegów (batt) |
| M29 | — | 10 A czerwony | Moduł Klasyfikacji Pasażerów (OCM) |
| M30 | — | 15 A niebieski | Moduł wycieraczki / składane lusterko elektryczne, J1962 Diag Feed |
| M31 | — | 20 A żółty | Światła zapasowe |
| M32 | — | 10 A czerwony | Kontroler unieruchamiania pasażerów (ORC) |
| M33 | — | 10 A czerwony | Zasilanie akumulatora NGC (moduł sterowania układem napędowym)/TCM |
| M34 | — | 10 A czerwony | Moduł wspomagania zasilania, moduł HVAC, spryskiwacze reflektorów, moduł kompasu – jeśli jest na wyposażeniu, latarka – jeśli jest na wyposażeniu, wentylator RAD Diesel |
| M35 | — | 10 A czerwony | Podgrzewane lusterka – jeśli są na wyposażeniu |
| M36 | — | 20 A żółty | Gniazdo zasilania nr 3 (baterie) |
| M37 | — | 10 A czerwony | Układ przeciwblokujący (ABS), elektroniczny program stabilizacji (ESP), wyłącznik światła stop |
| M38 | — | 25 Amp Naturalny | Blokowanie/odblokowywanie silników |
| K1 | — | — | Przekaźnik uruchomienia/akcesoriów zapłonu |
| K2 | — | — | Przekaźnik uruchomienia zapłonu |
| K3 | — | — | Przekaźnik elektromagnetyczny rozrusznika |
| K4 | — | — | Przekaźnik uruchomienia/rozruchu zapłonu |
| K5 | — | — | (NGC) Przekaźnik modułu sterującego układu napędowego/PCM |
| K6 | — | — | Przekaźnik elektrycznego podświetlenia (EBL) |
| K7 | — | — | — |
| K8 | — | — | — |
| K9 | — | — | Przekaźnik dmuchawy tylnej |
| K10 | — | — | Przekaźnik ASD (zasilanie dla M19 i M21) |
| K11 | — | — | Niska prędkość przekaźnika wentylatora chłodnicy |
