W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Dodge Durango z lat: 2016, 2017, 2018.

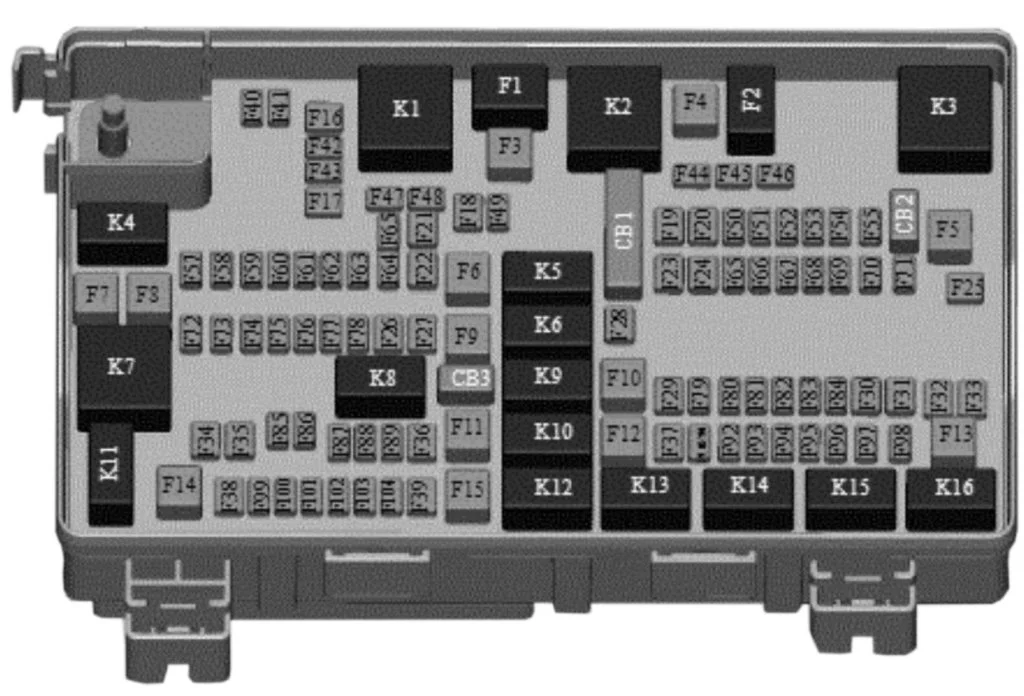

Power Distribution Center
Opis każdego bezpiecznika i elementu może być wybity na wewnętrznej pokrywie, w przeciwnym razie numer wnęki każdego bezpiecznika jest wybity na wewnętrznej pokrywie.
| Wgłębienie | Bezpiecznik kasetowy | Mikrobezpiecznik | Opis |
|---|---|---|---|
| F03 | 60 A żółty | — | Wentylator chłodnicy |
| F05 | 40 A zielony | — | Sprężarka zawieszenia pneumatycznego — jeśli jest na wyposażeniu |
| F06 | 40 A zielony | — | Pompa przeciwblokująca/elektroniczna kontrola stabilności |
| F07 | 30 Amp Różowy | — | Elektromagnes rozrusznika |
| F09 | 30 Amp Różowy | — | Podgrzewacz oleju napędowego (tylko silnik Diesla)/pompa próżniowa hamulca |
| F10 | 40 A zielony | — | Kontroler nadwozia / oświetlenie zewnętrzne #2 |
| F11 | 30 Amp Różowy | — | Hamulec elektryczny do holowania przyczepy — zależnie od wyposażenia |
| F12 | 40 A zielony | — | Kontroler nadwozia #3 / Blokady zasilania |
| F13 | 40 A zielony | — | Przód silnika dmuchawy |
| F14 | 40 A zielony | — | Kontroler nadwozia #4 / Oświetlenie zewnętrzne #1 |
| F17 | 30 Amp Różowy | — | Spryskiwacz reflektorów — jeśli jest na wyposażeniu |
| F19 | 20 A niebieski | — | Elektromagnes zagłówka — jeśli jest na wyposażeniu |
| F20 | 30 Amp Różowy | — | Moduł drzwi pasażera |
| F22 | 20 A niebieski | — | Moduł sterujący silnika |
| F23 | 30 Amp Różowy | — | Oświetlenie wewnętrzne #1 |
| F24 | 30 Amp Różowy | — | Moduł drzwi kierowcy |
| F25 | 30 Amp Różowy | — | Wycieraczki przednie |
| F26 | 30 Amp Różowy | — | Układ przeciwblokujący/moduł kontroli stabilności/zawory |
| F28 | 20 A niebieski | — | Światła cofania przyczepy holowniczej — jeśli są na wyposażeniu |
| F29 | 20 A niebieski | — | Światła postojowe do holowania przyczepy — jeśli są na wyposażeniu |
| F30 | 30 Amp Różowy | — | Gniazdo holownicze przyczepy – jeśli jest na wyposażeniu |
| F32 | 30 Amp Różowy | — | Moduł sterowania układem napędowym |
| F34 | 30 Amp Różowy | — | Kontrola mechanizmu różnicowego poślizgu |
| F35 | 30 Amp Różowy | — | Szyberdach — jeśli jest na wyposażeniu |
| F36 | 30 Amp Różowy | — | Tylny odszraniacz szyby |
| F37 | 25 A Wyczyść | — | Silnik dmuchawy tylnej — jeśli jest na wyposażeniu |
| F38 | 30 Amp Różowy | — | Przetwornica mocy 115 V AC — jeśli jest na wyposażeniu |
| F39 | 30 Amp Różowy | — | Elektryczna klapa podnoszona — jeśli jest na wyposażeniu |
| F40 | — | 10 A czerwony | Światła do jazdy dziennej/poziomowanie reflektorów |
| F42 | — | 20 A żółty | Klakson |
| F44 | — | 10 A czerwony | Port diagnostyczny |
| F49 | — | 10 A czerwony | Zintegrowany centralny stos / kontrola klimatu |
| F50 | — | 20 A żółty | Moduł sterowania zawieszeniem pneumatycznym — jeśli jest na wyposażeniu |
| F51 | — | 15 A niebieski | Moduł węzła zapłonowego / zapłon bezkluczykowy / blokada kolumny kierownicy |
| F52 | — | 5 A Tan | Czujnik akumulatora |
| F53 | — | 20 A żółty | Holowanie przyczepy — lewe światła skrętu/stopu — jeśli jest na wyposażeniu |
| F56 | — | 15 A niebieski | Dodatkowa zawartość (tylko silnik Diesla) |
| F57 | — | 20 A żółty | Czujnik NOx |
| F58 | — | 15 A niebieski | Reflektory HID lewy – jeśli są na wyposażeniu |
| F59 | — | 10 A czerwony | Pompa czyszcząca (tylko silnik Diesla) |
| F60 | — | 15 A niebieski | Moduł kontroli skrzyni biegów |
| F61 | — | 10 A czerwony | Moduł sterowania skrzyni biegów/czujnik PM (tylko silnik Diesla) |
| F62 | — | 10 A czerwony | Sprzęgło klimatyzacji |
| F63 | — | 20 A żółty | Cewki zapłonowe (gaz), podgrzewacz mocznika (diesel) |
| F64 | — | 25 A Wyczyść | Wtryskiwacze paliwa / układ napędowy |
| F66 | — | 10 A czerwony | Przełączniki szyberdachu / szyby pasażera / czujnik deszczu |
| F67 | — | 15 A niebieski | CD/DVD/moduł głośnomówiący Bluetooth – jeśli jest na wyposażeniu |
| F68 | — | 20 A żółty | Silnik tylnej wycieraczki |
| F69 | — | 15 A niebieski | Kanał Spotlight – jeśli jest na wyposażeniu |
| F70 | — | 20 A żółty | Silnik pompy paliwa |
| F71 | — | 30 A zielony | Wzmacniacz dźwięku |
| F72 | — | 10 A czerwony | PCM (jeśli jest) |
| F73 | — | 15 A niebieski | Reflektor HID prawy – jeśli jest na wyposażeniu |
| F75 | — | 10 A czerwony | Dual Batt Control (jeśli jest) |
| F76 | — | 10 A czerwony | Układ ABS/elektroniczna kontrola stabilności |
| F77 | — | 10 A czerwony | Moduł sterujący układu napędowego/moduł odłączania przedniej osi |
| F78 | — | 10 A czerwony | Moduł sterujący silnika / elektryczne wspomaganie kierownicy |
| F80 | — | 10 A czerwony | Uniwersalny mechanizm otwierania drzwi garażowych / kompas / moduł przeciwwłamaniowy |
| F81 | — | 20 A żółty | Światła skrętu/stopu przyczepy holowniczej w prawo |
| F82 | — | 10 A czerwony | Moduł sterujący kolumny kierownicy / tempomat / DTV |
| F83 | — | 10 A czerwony | Drzwi paliwa |
| F84 | — | 15 A niebieski | Przełącz bank/klaster instrumentów |
| F85 | — | 10 A czerwony | Moduł poduszki powietrznej |
| F86 | — | 10 A czerwony | Moduł poduszki powietrznej |
| F87 | — | 10 A czerwony | Zawieszenie pneumatyczne — zależnie od wyposażenia / holowanie przyczepy / moduł sterujący kolumny kierownicy |
| F88 | — | 15 A niebieski | Klaster tablicy rozdzielczej |
| F90/F91 | — | 20 A żółty | Gniazdo zasilania (tylne siedzenia) do wyboru |
| F92 | — | 10 A czerwony | Tylna lampka konsoli — jeśli jest na wyposażeniu |
| F93 | — | 20 A żółty | Zapalniczka |
| F94 | — | 10 A czerwony | Moduł zmiany biegów / skrzyni rozdzielczej |
| F95 | — | 10 A czerwony | Kamera tylna / ParkSense |
| F96 | — | 10 A czerwony | Przełącznik ogrzewania tylnego siedzenia / ładowarka lampy błyskowej – jeśli jest na wyposażeniu |
| F97 | — | 20 A żółty | Tylne podgrzewane siedzenia i podgrzewana kierownica – zależnie od wyposażenia |
| F98 | — | 20 A żółty | Podgrzewane fotele przednie — jeśli są na wyposażeniu |
| F99 | — | 10 A czerwony | Moduł klimatyzacji / systemów wspomagania kierowcy / DSRC |
| F100 | — | 10 A czerwony | Aktywne tłumienie — jeśli jest na wyposażeniu |
| F101 | — | 15 A niebieski | Lusterko elektrochromatyczne/ inteligentne światła drogowe – jeśli są na wyposażeniu |
| F103 | — | 10 A czerwony | Nagrzewnica kabiny (tylko silnik Diesla)/tylne ogrzewanie, wentylacja i klimatyzacja |
| F104 | — | 20 A żółty | Gniazda zasilania (tablica przyrządów/konsola środkowa) |
