W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Cupry Ateca z lat: 2021.
Cupra Ateca to sportowy crossover kompaktowy zaprojektowany i produkowany przez hiszpańską markę Cupra, będącą oddzielnym działem sportowym koncernu SEAT. Samochód został zaprezentowany w 2018 roku i jest jednym z pierwszych modeli wprowadzonych na rynek przez nowo utworzoną markę Cupra.
Cupra Ateca jest wersją sportową popularnego modelu SEAT Ateca. Samochód ten łączy cechy sportowego charakteru z praktycznością i przestronnością typową dla segmentu crossoverów. Z zewnątrz wyróżnia się agresywnym, sportowym designem, który obejmuje m.in. większe wloty powietrza, charakterystyczne detale i akcenty w kolorze miedzi (który jest symbolem marki Cupra).
Pod maską Cupra Ateca znajduje się silnik o wysokich osiągach. Wersja standardowa jest napędzana przez turbodoładowany silnik benzynowy o pojemności 2.0 litra, który generuje znaczną moc. Dzięki temu samochód osiąga imponujące przyspieszenie i wysoką prędkość maksymalną. Napęd jest przekazywany na cztery koła poprzez system napędu na wszystkie koła (4Drive), co dodatkowo podkreśla charakter sportowego crossovera.
Wnętrze Cupra Ateca łączy sportowy charakter z komfortem i technologią. Znajdziemy tam sportowe fotele, elementy wykończenia w charakterystycznym miedzianym kolorze marki Cupra oraz zaawansowany system multimedialny zintegrowany z ekranem dotykowym.
Cupra Ateca wyróżnia się także elastycznym zawieszeniem, które pozwala na dynamiczną jazdę, a jednocześnie zapewnia komfort na dłuższych trasach. Samochód oferuje różne tryby jazdy, które pozwalają dostosować charakterystykę jazdy do preferencji kierowcy.
Kolory bezpieczników
| Kolor | Ampery [A] |
|---|---|
| czarny | 1 |
| purpurowy | 3 |
| jasnobrązowy | 5 |
| brązowy | 7.5 |
| czerwony | 10 |
| niebieski | 15 |
| żółty | 20 |
| biały lub przezroczysty | 25 |
| zielony | 30 |
| pomarańczowy | 40 |

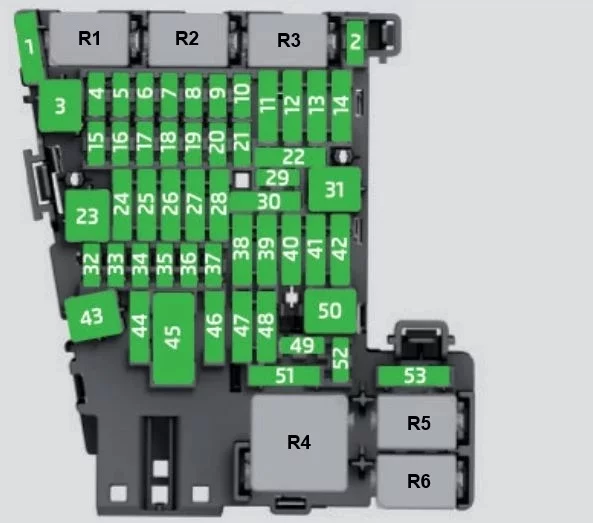

Skrzynka bezpieczników w przedziale pasażerskim
| Numer | Opis i Ampery | |
|---|---|---|
| 1 | AdBlue (SCR) | 20 |
| 4 | Klakson alarmowy | 7,5 |
| 5 | Gateway | 7,5 |
| 6 | Dźwignia automatycznej skrzyni biegów | 7,5 |
| 7 | Panel sterowania klimatyzacją i ogrzewaniem;
Ogrzewanie tylnej szyby; Ogrzewanie postojowe. |
10 |
| 8 | Diagnostyka;
Elektroniczny włącznik hamulca postojowego; Włącznik światła; Światło cofania; Oświetlenie wnętrza; Tryb jazdy; Podświetlany próg drzwi; Czujnik deszczu |
7,5 |
| 9 | Kolumna kierownicy;
Pompa płynu chłodzącego (T2C). |
7,5 |
| 10 | Wyświetlacz radia | 7,5 |
| 11 | Lewe światła | 40 |
| 12 | Radio | 20 |
| 13 | Napinacze pasów bezpieczeństwa kierowcy i pasażera | 25 |
| 14 | Wentylator klimatyzatora | 40 |
| 15 | Zwolnienie kolumny kierownicy | 10 |
| 16 | Skrzynka łączności | 7,5 |
| 17 | Tablica przyrządów, OCU | 7,5 |
| 18 | Kamera tylna i kamera otoczenia | 7,5 |
| 19 | Kessy | 7,5 |
| 20 | SCR, przekaźnik silnika, 1,5 | 10/15 |
| 21 | Jednostka sterująca Haldex 4×4 | 15 |
| 22 | Zwiastun filmu | 15 |
| 23 | Elektryczny szyberdach | 30 |
| 24 | Prawe światła | 40 |
| 25 | Drzwi lewe | 30 |
| 26 | Podgrzewane siedzenia | 30 |
| 27 | Wewnętrzne światło | 30 |
| 28 | Przyczepa | 25 |
| 31 | Jednostka sterująca tylnej pokrywy | 30 |
| 32 | Jednostka sterująca wspomagania parkowania, kamera przednia i radar | 7,5/10 |
| 33 | Poduszka powietrzna | 7,5 |
| 34 | Włącznik cofania;
Czujnik klimatu; Lusterko elektrochromowe; Tylne gniazda zasilania (USB). |
7,5 |
| 35 | Diagnoza, sterownik reflektorów;
Regulator reflektorów. |
7,5 |
| 38 | Przyczepa | 25 |
| 39 | Prawe drzwi | 30 |
| 40 | Gniazdo 12V | 20 |
| 41 | Napinacze pasów bezpieczeństwa kierowcy i pasażera | 25 |
| 42 | Centralny zamek | 40 |
| 43 | Pokonuje dźwięk CAN i MOST. | 40 |
| 44 | Przyczepa | 15 |
| 45 | Elektryczny fotel kierowcy | 15 |
| 46 | Gniazdo USB | 7,5 |
| 47 | Wycieraczka tylnej szyby | 15 |
| 49 | Rozrusznik; czujnik sprzęgła | 7,5 |
| 52 | Tryb jazdy. | 15 |
| 53 | Podgrzewana tylna szyba | 30 |

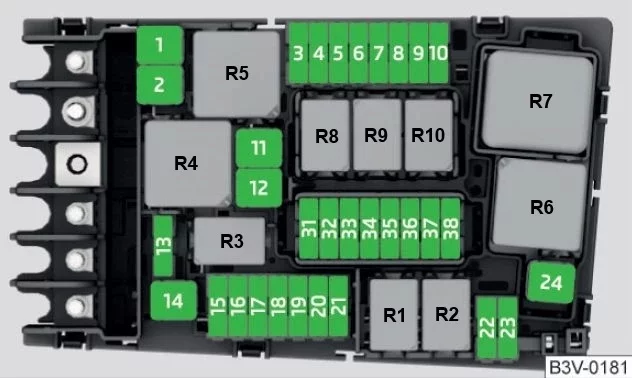

Skrzynka bezpieczników w komorze silnika
| Numer | Opis i Ampery | |
|---|---|---|
| 1 | Jednostka sterująca ESP | 25 |
| 2 | Jednostka sterująca ESP | 40/60 |
| 3 | Jednostka sterująca silnika (diesel/benzyna) | 30/15 |
| 4 | Czujniki silnika | 7,5/10 |
| 5 | Czujniki silnika | 10 |
| 6 | Czujnik światła hamowania | 7,5 |
| 7 | Zasilanie silnika | 10 |
| 8 | Sonda lambda | 10 |
| 9 | Silnik | 20 |
| 10 | Jednostka sterująca pompy paliwa | 15/20 |
| 11 | PTC | 40 |
| 12 | PTC | 40 |
| 13 | Pompa skrzyni biegów | 15/30 |
| 14 | Podgrzewana szyba przednia | 50 |
| 15 | Klakson | 15 |
| 16 | Pompa paliwowa | 20 |
| 17 | Jednostka sterująca silnika | 7,5 |
| 18 | Zacisk 30 (odniesienie pozytywne) | 7,5 |
| 19 | Spryskiwacz przedniej szyby | 30 |
| 21 | Jednostka sterująca automatycznej skrzyni biegów | 15/30 |
| 22 | Jednostka sterująca silnika | 7,5 |
| 23 | Rozrusznik | 30 |
| 24 | PTC | 40 |
| 36 | Lewy reflektor LED | 15 |
| 37 | Ogrzewanie postojowe | 20 |
| 38 | Prawy reflektor LED | 15 |
