Citroën C-Crosser (2008-2012) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Citroëna C-Crosser z lat: 2008, 2009, 2010, 2011, 2012. Citroën C-Crosser to kompaktowy SUV produkowany przez francuską markę Citroën w latach 2007-2012. Jest to samochód oparty na platformie Mitsubishi Outlander, będący rezultatem współpracy między koncernem PSA (do którego należy marka Citroën) a Mitsubishi […]

05/17/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Citroëna C-Crosser z lat: 2008, 2009, 2010, 2011, 2012.

Citroën C-Crosser to kompaktowy SUV produkowany przez francuską markę Citroën w latach 2007-2012. Jest to samochód oparty na platformie Mitsubishi Outlander, będący rezultatem współpracy między koncernem PSA (do którego należy marka Citroën) a Mitsubishi Motors.

Stylistyka Citroëna C-Crosser jest charakterystyczna dla SUV-ów, oferując solidny i atrakcyjny wygląd. Posiada agresywnie ukształtowaną przednią część z dużym grilliem w charakterystycznym stylu Citroëna oraz obłe linie nadwozia, które nadają mu dynamiczny wygląd.

Wnętrze Citroëna C-Crosser jest przestronne i oferuje miejsce dla pięciu pasażerów. Materiały wykończeniowe są dobrej jakości, a układ deski rozdzielczej jest ergonomiczny i łatwy w obsłudze. Wyposażenie obejmuje m.in. klimatyzację, system audio, elektryczne sterowanie szyb i lusterkami, a także wiele innych funkcji, które poprawiają komfort podróżowania.

Pod względem napędu, Citroën C-Crosser był dostępny z silnikiem diesla o pojemności 2.2 litra i mocy 156 KM, który współpracował z manualną skrzynią biegów lub z automatyczną skrzynią biegów o sześciu przełożeniach. Napęd przenoszony był na cztery koła za pomocą systemu napędu na wszystkie koła 4WD, co sprawiało, że C-Crosser był bardziej zdolny do jazdy w trudnych warunkach terenowych.

Citroën C-Crosser oferuje również dobrą gamę systemów bezpieczeństwa, takich jak systemy kontroli trakcji i stabilizacji, systemy wspomagające hamowanie, czujniki parkowania i system monitorowania martwego pola. Dodatkowo, C-Crosser był wyposażony w liczne poduszki powietrzne, które zapewniały ochronę pasażerom w przypadku kolizji.

Zobacz także:  Citroën Jumpy III i SpaceTourer (2016-2022) - schematy bezpieczników i przekaźników

Podsumowując, Citroën C-Crosser to kompaktowy SUV, który oferuje atrakcyjny wygląd, przestronne wnętrze i niezłe osiągi. Dzięki systemowi napędu na wszystkie koła, może poradzić sobie także w niekorzystnych warunkach terenowych. Jest to idealny wybór dla osób poszukujących komfortowego i praktycznego samochodu rodzinnego z nieco większymi możliwościami terenowymi.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

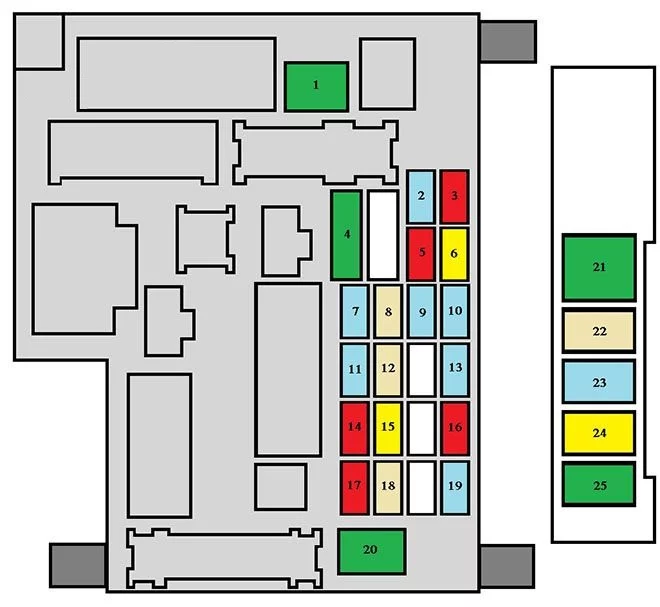

Skrzynka bezpieczników deski rozdzielczej

Citroën C-Crosser (2008-2012) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1* 30 A Ogrzewanie.
2 15 A Światła hamowania;

Trzecie światło hamowania;

Wbudowany interfejs systemów.

3 10 A Tylne światła przeciwmgielne.
4 30 A Wycieraczki i spryskiwacze.
5 10 A Gniazdo diagnostyczne.
6 20 A Centralny zamek;

Lusterka boczne.

7 15 A System audio;

Telematyka;

Ekran wielofunkcyjny;

Zestaw głośnomówiący.

8 7,5 A Kluczyk z pilotem zdalnego sterowania;

Jednostka sterująca klimatyzacją;

Tablica przyrządów;

Panel przełączników;

Elementy sterujące montowane na kierownicy.

9 15 A Ekran wielofunkcyjny;

Tablica przyrządów.

10 15 A Wbudowany interfejs systemowy.
11 15 A Tylna wycieraczka.
12 7,5 A Tablica przyrządów;

Sterownik napędu na 4 koła;

Panel sterowania klimatyzacją;

Sterownik ABS;

Ekran wielofunkcyjny;

Automatyczna regulacja reflektorów;

Podgrzewane siedzenia;

Sterownik poduszek powietrznych;

Czujnik kąta skrętu kierownicy;

Szyberdach;

Odmrażanie tylnej szyby;

Pilot.

13 Nieużywany.
14 10 A Stacyjka.
15 20 A Szyberdach.
16 10 A Lusterka zewnętrzne;

System audio;

Telematyka.

17 10 A Sterownik napędu na 4 koła.
18 7,5 A Światła cofania;

Sterownik czujników parkowania;

Kamera cofania;

Sterownik poduszek powietrznych.

19 15 A Gniazdo akcesoriów.
20* 30 A Elektryczne sterowanie szyb.
21* 30 A Odmrażanie tylnej szyby.
22 7,5 A Podgrzewane lusterka boczne.
23 Nieużywany.
24 25 A Fotel kierowcy sterowany elektrycznie;

Oświetlenie przestrzeni na nogi;

Zwalnianie tylnej kanapy.

25 30 A Podgrzewane siedzenia.
* Bezpieczniki maxi zapewniają dodatkową ochronę instalacji elektrycznych.
Wszelkie prace przy bezpiecznikach maxi muszą być wykonywane przez ASO CITROËN lub warsztat specjalistyczny.

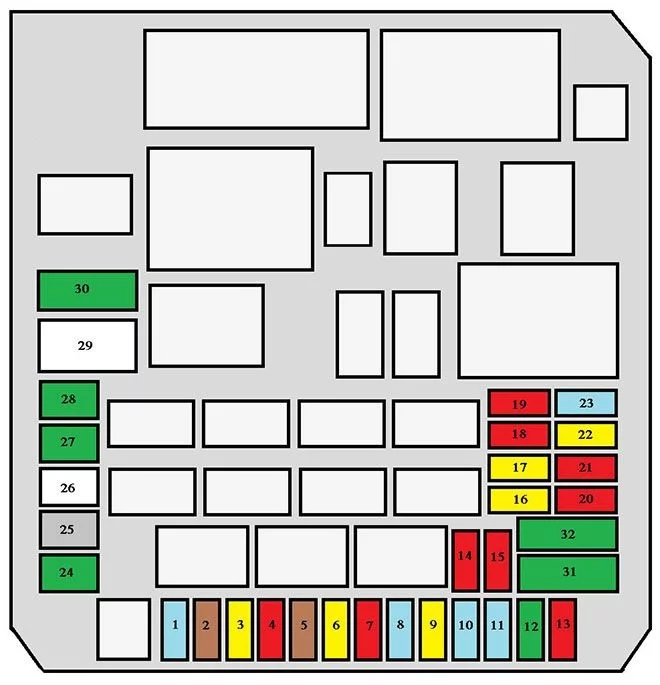

Skrzynka bezpieczników w komorze silnika

Umieszczony jest w komorze silnika w pobliżu akumulatora (po lewej stronie).

Citroën C-Crosser (2008-2012) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 A Przednie światła przeciwmgielne.
2 7 A Sterownik silnika 2,4 litra 16V.
3 20 A Jednostka sterująca automatycznej skrzyni biegów CVT;

Przekaźnik sterujący automatycznej skrzyni biegów CVT.

4 10 A Klakson.
5 7,5 A Alternator 2,4 litra 16 V.
6 20 A Spryskiwacz reflektorów.
7 10 A Klimatyzacja.
8 15 A Sterownik silnika 2,4 litra 16V.
9 Nieużywany.
10 15 A Odmgławianie;

Wycieraczki.

11 Nieużywany.
12 Nieużywany.
13 Nieużywany.
14 10 A Lewy reflektor świateł drogowych.
15 10 A Reflektor świateł drogowych z prawej strony.
16 20 A Światło mijania lewe (ksenonowe).
17 20 A Reflektor świateł mijania z prawej strony (ksenon).
18 10 A Reflektor świateł mijania lewych;

Ręczna i automatyczna regulacja reflektorów.

19 10 A Reflektor świateł mijania z prawej strony.
20 Nieużywany.
21 10 A Cewki zapłonowe.
22 20 A Sterownik silnika;

Czujnik wody w oleju napędowym;

Pompa wtryskowa (Diesel);

Czujnik przepływu powietrza;

Czujniki obecności wody;

Czujnik tlenu;

Czujnik położenia wałka rozrządu;

Elektrozawór oczyszczania pochłaniacza;

Czujnik prędkości pojazdu;

Elektrozawór zmiennego rozrządu (VTC);

Elektrozawór EGR.

23 15 A Pompa benzynowa;

Wskaźnik poziomu paliwa.

24* 30 A Rozrusznik.
25 Nieużywany.
26* 40 A Jednostka sterująca ABS;

Jednostka sterująca ASC.

27* 30 A Jednostka sterująca ABS;

Jednostka sterująca ASC.

28* 30 A Wentylator skraplacza.
29* 40 A Wentylator chłodnicy.
30 30 A Skrzynka bezpieczników w przedziale pasażerskim.
31 30 A Wzmacniacz dźwięku.
32 30 A Jednostka sterująca silnika Diesla.
* Bezpieczniki maxi zapewniają dodatkową ochronę instalacji elektrycznych.
Wszelkie prace przy bezpiecznikach maxi muszą być wykonywane przez ASO CITROËN lub warsztat specjalistyczny.
