W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chryslera Crossfire z lat: 1998, 1999, 2000, 2001, 2002.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników w komorze silnika

Bezpieczniki komory silnika znajdują się pod maską po stronie kierowcy, między pompą główną hamulca a lewym przednim błotnikiem.



Aby zdjąć pokrywę, ściśnij razem wypustki znajdujące się z przodu skrzynki bezpieczników. Następnie podnieś pokrywę za wypustki. Pokrywa zsunie się z góry skrzynki bezpieczników. Aby wymienić pokrywę, umieść dwa podobne do zawiasów zaczepy z tyłu pokrywy pod zaczepami na skrzynce bezpieczników. Dociśnij przód pokrywy, aż wypustki z przodu się zatrzasną.



Moduł sterowania przekaźnika

Bezpieczniki modułu sterującego przekaźnika znajdują się w skrzynce modułu sterującego obok akumulatora w komorze silnika.



Skrzynka bezpieczników w przedziale pasażerskim

Drzwiczki dostępowe znajdują się na końcu tablicy rozdzielczej po stronie kierowcy za osłoną panelu wykończeniowego.

Użyj monety lub płaskiego śrubokręta, aby otworzyć i zamknąć te drzwiczki dostępu.



2004

Skrzynka bezpieczników w komorze silnika

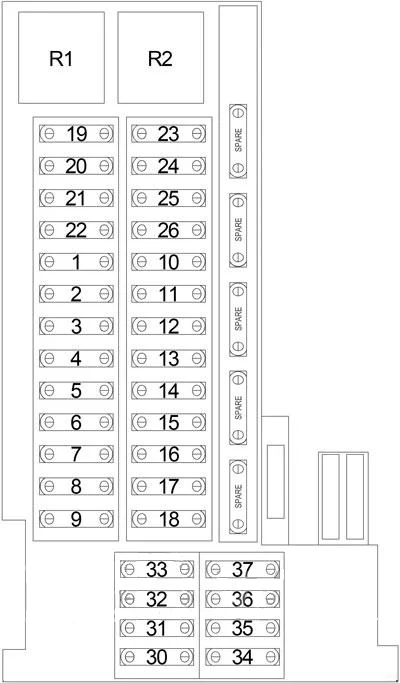

Chrysler Crossfire (2004-2005) - schematy bezpieczników i przekaźników

Wgłębienie Ampery [A] Opis
1 5 Amp Beżowy Sygnał otwarcia drzwi garażowych;

TPM i podgrzewanie siedzeń.

2 5 Amp Beżowy Kontroler pasów bezpieczeństwa pasażera;

Poduszka powietrzna pasażera wyłączona.

3 5 Amp Beżowy Wskaźnik,

System pasów bezpieczeństwa i wskaźnik bezpieczeństwa;

Poduszka powietrzna pasażera OfT

4 30 A zielony Silnik wycieraczek
5 15 A niebieski Radio
6 15 A niebieski Regulacja lusterek zewnętrznych
7 5 Amp Beżowy Elektroniczna kontrola skrzyni biegów (blokada parkowania/cofania).

Fotochromatyczne lusterko wsteczne i BCM.

8 15 A niebieski Radio
9 10 A czerwony Światło dachowe;

Klakson;

Alarm;

Oświetlenie tylnej klapy;

Kontrola ciśnienia w oponach.

10 5 Amp Beżowy Kontrola prędkości
11 15 A niebieski Cewka zapłonowa 6 Cyl.
12 10 A czerwony Podgrzewane dysze spryskiwaczy
13 10 A czerwony Zapasowy
14 20 A żółty Gniazdo diagnostyczne
15 5 Amp Beżowy Wykorzystanie ciepła resztkowego silnika
16 Zapasowy
17 Zapasowy
18 Zapasowy
19 40 A pomarańczowy Zasilanie okien
20 10 A czerwony Silnik spoilera
21 30 A zielony Regulacja siedzenia po prawej stronie
22 30 A zielony Regulacja siedzenia po lewej stronie
23 15 A niebieski Wzmacniacz dźwięku (wzmacniacz)
24 30 A zielony Podgrzewacz siedzeń
25 20 A żółty Pneumatyczna jednostka sterująca, odszraniacz tylnej szyby
26 20 A żółty Centralny zamek
30 Zapasowy
31 15 A niebieski Zapalniczka;

Światło w schowku na rękawiczki.

32 15 A niebieski Wycieraczka;

Pompa spryskiwacza;

Migacz reflektorów.

33 5 Amp Beżowy Wykorzystanie ciepła resztkowego silnika
34 Zapasowy
35 15 A niebieski Zdalne sterowanie częstotliwością radiową;

Migacz ostrzegający o zagrożeniach;

Zestaw wskaźników;

Wykorzystanie ciepła resztkowego silnika.

36 30 A zielony Wykorzystanie ciepła resztkowego silnika
37 5 Amp Beżowy Powietrze obiegowe;

Zestaw wskaźników;

Zdalne sterowanie częstotliwością radiową;

Wykorzystanie ciepła resztkowego silnika.

Moduł sterowania przekaźnika

Chrysler Crossfire (2004-2005) - schematy bezpieczników i przekaźników

Wgłębienie Ampery [A] Opis
1 15 A niebieski System trakcji
2 15 A niebieski Sterowanie silnikiem 2
3 15 A niebieski Sterowanie silnikiem 1
4 40 A pomarańczowy Pompa powietrza
5 15 A niebieski Pompa paliwowa
6 15 A niebieski Klakson

Skrzynka bezpieczników w przedziale pasażerskim

Chrysler Crossfire (2004-2005) - schematy bezpieczników i przekaźników

Wgłębienie Ampery [A] Opis
1 Nie przypisano
2 15 A niebieski Światło hamowania/kontrola prędkości
3 7,5 A Brązowy Prawa światła drogowe;

Lampka kontrolna świateł drogowych.

4 15 A niebieski Lampka sygnalizacyjna cofania/kierunku;

Automatyczne przyciemnianie sterowania lusterkiem wstecznym.

5 7,5 A Brązowy Lewe światło drogowe
6 15 A niebieski Prawe światło drogowe
7 7,5 A Brązowy Prawy znacznik boczny światła postojowego/tylnego
8 15 A niebieski Lewe światło mijania
9 15 A niebieski Światła przeciwmgielne
10 7,5 A Brązowy Lewe światło cofania/znacznik boczny światła tylnego
11 7,5 A Brązowy Tablica rejestracyjna;

Oświetlenie klastra instrumentów;

Oświetlenie symboli.

12 7,5 A Brązowy Tylne światło przeciwmgielne (tylko rynki europejskie)
13 Nieużywany
14 Nieużywany



2005

Skrzynka bezpieczników w komorze silnika

Chrysler Crossfire (2004-2005) - schematy bezpieczników i przekaźników

Wgłębienie Ampery [A] Opis
1 5 Amp Beżowy Sygnał otwarcia drzwi garażowych, TPM i ogrzewanie siedzeń
2 5 Amp Beżowy Kontroler pasa bezpieczeństwa pasażera;

Poduszka powietrzna pasażera – wyłączona.

3 5 Amp Beżowy Wskaźnik pasa bezpieczeństwa;

Wskaźnik wyłączonej poduszki powietrznej pasażera

4 7,5 A Brązowy Podgrzewane Lustro
5 15 A niebieski Radio (coupe)
5 20 A żółty Moduł sterowania dachem (Roadster)
6 5 Amp Beżowy Regulacja lusterek zewnętrznych (coupe)
6 40 A pomarańczowy Hydrauliczna jednostka dachowa (Roadster)
7 5 Amp Beżowy Elektroniczna kontrola skrzyni biegów (blokada parkowania/cofania) i BCM
8 15 A niebieski Radio
9 10 A czerwony Światło dachowe;

Klakson;

Alarm przeciwkradzieżowy;

Lampa bagażnika;

Kontrola ciśnienia w oponach.

10 5 Amp Beżowy Prędkościomierz
11 15 A niebieski Cewka zapłonowa 6 Cyl.
12 10 A czerwony Podgrzewane dysze spryskiwaczy
13 Zapasowy
14 10 A czerwony Gniazdo diagnostyczne
15 5 Amp Beżowy Wykorzystanie ciepła resztkowego silnika
16 30 A zielony Silnik wycieraczek
17 40 A pomarańczowy Elektroniczny Program Stabilności
18 40 A pomarańczowy Elektroniczny Program Stabilności
19 40 A pomarańczowy Okno elektryczne, przód
20 10 A czerwony Silnik spoilera
21 30 A zielony Regulacja siedzenia po prawej stronie
22 30 A zielony Regulacja siedzenia po lewej stronie
23 15 A niebieski Wzmacniacz dźwięku (wzmacniacz)
24 30 A zielony Podgrzewacz siedzeń
25 20 A żółty Pneumatyczna jednostka sterująca, odszraniacz tylnej szyby
26 20 A żółty Centralny zamek
30 Zapasowy (coupe)
30 15 A niebieski Radio (Roadster)
31 15 A niebieski Zapalniczka;

Oświetlenie w schowku na rękawiczki.

32 15 A niebieski Wycieraczka;

Pompa spryskiwacza;

Migacz reflektorów.

33 5 Amp Beżowy Wykorzystanie ciepła resztkowego silnika
34 Zapasowy (coupe)
34 30 A zielony Klimatyzacja (Roadster)
35 15 A niebieski Zdalne sterowanie częstotliwością radiową;

Migacz ostrzegawczy o zagrożeniach;

Zestaw wskaźników;

Wykorzystanie resztkowego ciepła silnika.

36 30 A zielony Klimatyzacja (Coupe)
36 5 Amp Beżowy Regulacja lusterek zewnętrznych (Roadster)
37 5 Amp Beżowy Cyrkulacja powietrza;

Zestaw wskaźników;

Zdalne sterowanie radiowe;

Wykorzystanie ciepła resztkowego silnika.

Moduł sterowania przekaźnika

Chrysler Crossfire (2004-2005) - schematy bezpieczników i przekaźników

Wgłębienie Ampery [A] Opis
1 15 A niebieski System trakcji
2 15 A niebieski Sterowanie silnikiem 2
3 15 A niebieski Sterowanie silnikiem 1
4 40 A pomarańczowy Pompa powietrza
5 15 A niebieski Pompa paliwowa
6 15 A niebieski klakson

Skrzynka bezpieczników w przedziale pasażerskim

Chrysler Crossfire (2004-2005) - schematy bezpieczników i przekaźników

Wgłębienie Ampery [A] Opis
1 Nie przypisano
2 15 A niebieski Światło hamowania/kontrola prędkości
3 7,5 A Brązowy Prawe światło drogowe;

Lampka kontrolna świateł drogowych.

4 15 A niebieski Światła kierunkowskazów  i cofania
5 7,5 A Brązowy Lewe światło drogowe
6 15 A niebieski Prawa martwa wiązka
7 7,5 A Brązowy Prawy znacznik boczny światła postojowego/tylnego
8 15 A niebieski Lewe światła mijania
9 15 A niebieski Światła przeciwmgielne
10 7,5 A Brązowy Lewe światło cofania;

Znacznik boczny światła tylnego.

11 7,5 A Brązowy Tablica rejestracyjna;

Oświetlenie klastra instrumentów;

Oświetlenie symboli.

12 7,5 A Brązowy Tylne światło przeciwmgielne (tylko rynki europejskie)
13 Nie używany — zapasowy bezpiecznik
14 Nie używany — zapasowy bezpiecznik
