W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chryslera Crossfire z lat: 2006, 2007, 2008.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Schemat skrzynki bezpieczników tablicy rozdzielczej

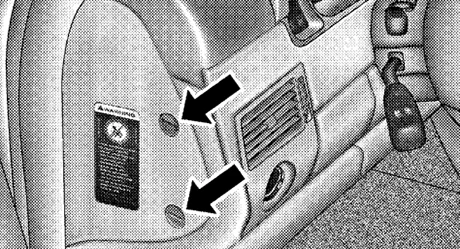

Drzwiczki dostępu do bezpieczników   znajdują się na końcu tablicy rozdzielczej po stronie kierowcy, za osłoną panelu wykończeniowego. Użyj monety lub płaskiego śrubokręta, aby otworzyć i zamknąć te drzwiczki dostępu.

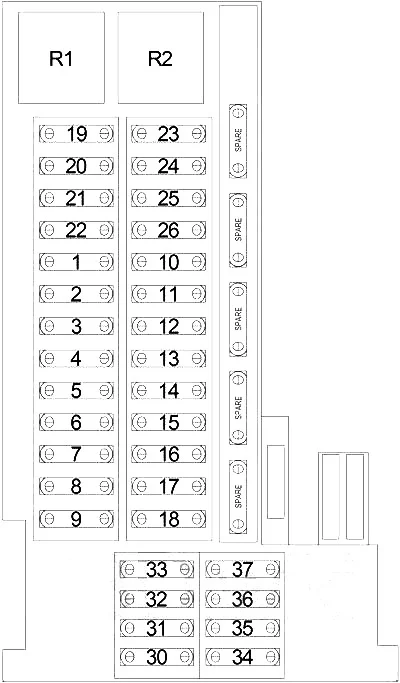

Chrysler Crossfire (2006-2008) - schematy bezpieczników i przekaźników

Chrysler Crossfire (2006-2008) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1  –
2 15 Przełącznik lampy stopu, ABS, przekaźnik lampy stopu
3 7,5 Prawe światło drogowe, lampka kontrolna świateł drogowych
4 15 Lampa zapasowa, kierunkowskaz, automatyczne lusterko dzienne/nocne, radio
5 7,5 Lewe światło drogowe
6 15 Prawe światło drogowe
7 7,5 Przednie prawe światło postojowe, prawy znacznik boczny, prawa lampa tylna
8 15 Lewe światła mijania
9 15 Przednia lampa przeciwmgielna
10 7,5 Przednie lewe światło postojowe, lewy znacznik boczny, lewa lampa tylna
11 7,5 Lampa tablicy rejestracyjnej, zestaw wskaźników, odbiornik popiołu
12 7,5 Tylne światło przeciwmgielne
Zobacz także:  Chrysler Sebring (2008-2010) - schematy bezpieczników i przekaźników



Skrzynka bezpieczników w komorze silnika

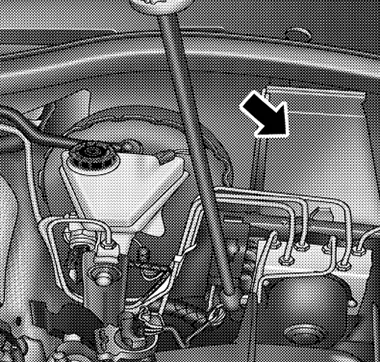

Bezpieczniki w bloku bezpieczników akcesoriów pod maską znajdują się pod maską po stronie kierowcy, między pompą główną hamulca a lewym przednim błotnikiem. Aby zdjąć pokrywę, ściśnij razem wypustki znajdujące się z przodu skrzynki bezpieczników. Następnie podnieś pokrywę za wypustki. Pokrywka zsunie się z górnej części skrzynki bezpieczników. Aby wymienić pokrywę, umieść dwa podobne do zawiasów zaczepy z tyłu pokrywy pod zaczepami na skrzynce bezpieczników. Dociśnij przód pokrywy, aż wypustki z przodu się zatrzasną.

Chrysler Crossfire (2006-2008) - schematy bezpieczników i przekaźników

Chrysler Crossfire (2006-2008) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 5 Przełącznik świateł stopu, mechanizm otwierania drzwi garażowych (Europa), uniwersalny mechanizm otwierania drzwi garażowych, monitor ciśnienia w oponach, podgrzewany moduł siedzeń
2 5 Kontroler unieruchamiania pasażerów, symulator pasażera, czujnik uderzenia z lewej/prawej strony
3 5 Zestaw wskaźników, lampka kontrolna wyłączenia poduszki powietrznej
4 7,5 Zasilanie lusterek
5 15 Radio
25 Kabriolet: górny moduł sterowania mocą
6 5 Przełącznik zasilania lusterka
40 Cabrio: Zespół hydrauliczny Power Top
7 5 Moduł kontroli nadwozia, automatyczne lusterko dzienne/nocne, czujnik wtargnięcia
8 15 Radio
9 10 Lampa kopułkowa, lampa ładunkowa, syrena, czujnik holowniczy przeciwkradzieżowy, czujnik wtargnięcia, moduł kontroli nadwozia, uniwersalny mechanizm otwierania drzwi garażowych, monitor ciśnienia w oponach
10 5 Przełącznik kontroli prędkości
11 15 Cewki zapłonowe, tłumik hałasu
12 10 Podgrzewane dysze spryskiwaczy
13 10 SRT: Pompa obiegowa chłodnicy powietrza doładowującego
14 10 Złącze łącza danych, czujnik kąta skrętu
15 5 Pompa cyrkulacyjna chłodziwa, zawór cyrkulacyjny chłodziwa
16 10 Moduł kontroli nadwozia
17 40 ABS
18 40 ABS
19 40 Moduł kontroli nadwozia
20 40 Moduł kontroli nadwozia
21 30 RHD: Fotel kierowcy
30 LHD: Fotel pasażera z zasilaniem
22 30 RHD: Fotel pasażera z zasilaniem
30 LHD: Fotel kierowcy
23 15 Wzmacniacz mocy
24 30 Moduł podgrzewania siedzenia
25 20 Centralny zamek pompy/moduł systemu bezpieczeństwa
26 20 Centralny zamek pompy/moduł systemu bezpieczeństwa
30 15 Cabrio: Radio
31 15 Zapalniczka, schowek na rękawiczki
32 15 Przełącznik wielofunkcyjny
33 5 Moduł sterowania nagrzewnicą klimatyzacji
34 30 Cabrio: Silnik dmuchawy
35 15 Klaster przyrządów, przekaźnik zdalnego dostępu bezkluczykowego, grupa przełączników konsoli, wyłącznik zapłonu z kluczykiem, moduł zdalnego wprowadzania kluczyka Sentry, moduł sterowania ogrzewaniem klimatyzacji
36 30 Silnik dmuchawy
5 Kabriolet: przełącznik zasilania lusterek
37 5 Moduł sterowania nagrzewnicą klimatyzacji, zawór przełączający recyrkulację powietrza, moduł zdalnego wprowadzania klucza Sentry, zestaw wskaźników, moduł sterowania oświetleniem, lampa odbiornika popiołu, przełącznik szyby, przełącznik zasilania górny, grupa przełączników konsoli, radio
Przekaźnik
R1 Światło stopu
R2 Zdalny dostęp bezkluczykowy
Zobacz także:  Chrysler Voyager (2008-2020) - schematy bezpieczników i przekaźników



Moduł sterowania przekaźnika

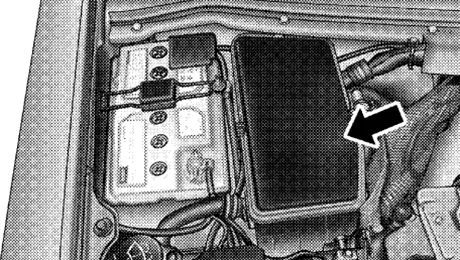

Bezpieczniki modułu sterującego przekaźnika znajdują się w skrzynce modułu sterującego obok akumulatora w komorze silnika. Przesuń zaciski mocujące osłonę skrzynki modułu sterującego do przodu i podnieś osłonę z skrzynki modułu sterującego, aby uzyskać dostęp do bezpieczników modułu sterującego przekaźnika.

Chrysler Crossfire (2006-2008) - schematy bezpieczników i przekaźników

Chrysler Crossfire (2006-2008) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 Przekaźnik systemu trakcyjnego
2 15 Czujniki tlenu, przekaźnik pompy powietrza, elektromagnes upustowy EVAP, zawór odcinający pochłaniacz węgla drzewnego, elektromagnes przełączający pompy powietrza, elektromagnes EGR (z wyjątkiem SRT), sprzęgło doładowania (SRT), elektromagnes zaworu krótkiego biegu (z wyjątkiem SRT)
3 15 Moduł sterujący układu napędowego, wtryskiwacze paliwa, czujnik położenia wałka rozrządu, przekaźnik pompy paliwa
4 40 Przekaźnik pompy powietrza
5 15 Przekaźnik pompy paliwa
6 15 Przekaźnik klaksonowy
Zobacz także:  Chrysler 200 (2015-2017) - schematy bezpieczników i przekaźników

Topliwy blok łącza

Chrysler Crossfire (2006-2008) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F2 50 Moduł sterowania wentylatorem chłodnicy
F3 50 ABS, moduł impulsowy
F4 200 Główny bezpiecznik
