W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Equinox z lat: 2016, 2017, 2018, 2019, 2020, 2021, 2022.

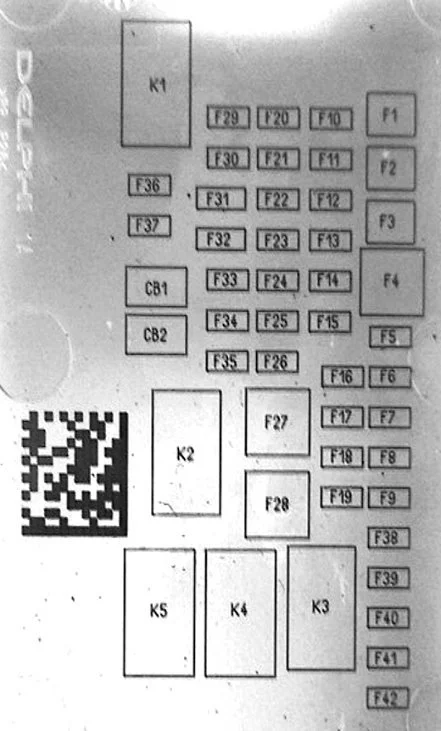

W bagażniku
Znajduje się po lewej stronie bagażnika za osłoną ochronną.
| Numer | Opis |
| k1 | prawy hamulec/kierunkowskaz przyczepy |
| k2 | lewy kierunkowskaz przyczepy |
| k3 | światła cofania przyczepy |
| k4 | światła postojowe |
| k5 | moduł podgrzewacza paliwa spalinowego (tylko olej napędowy). |
| f1 | moduł podgrzewacza paliwa spalinowego (tylko diesel) |
| f2 | tylna klapa bagażnika |
| f3 | dodatkowe zasilanie przyczepy |
| f4 | elektryczna regulacja fotela pasażera, |
| f5 | moduł pamięci siedzenia |
| f6 | szyberdach |
| f7 | system ostrzegania o martwym polu bocznym |
| f8 | światła cofania przyczepy |
| f9 | podgrzewane tylne siedzenie 1 |
| f10 | światła postojowe |
| f11 | podgrzewane tylne siedzenie 2 |
| f12 | pusty |
| f13 | światło postojowe przyczepy |
| f14 | prawy hamulec/kierunkowskaz przyczepy |
| f15 | lewe światło postojowe |
| F 16 | prawe światło postojowe |
| f17 | moduł przetwarzania wideo |
| f18 | lewy kierunkowskaz przyczepy |
| f19 | stały system AWD |
| f20 | podparcie lędźwi |
| f21 | tylne gniazdo zasilania pomocniczego |
| f22 | tylny moduł napędowy |

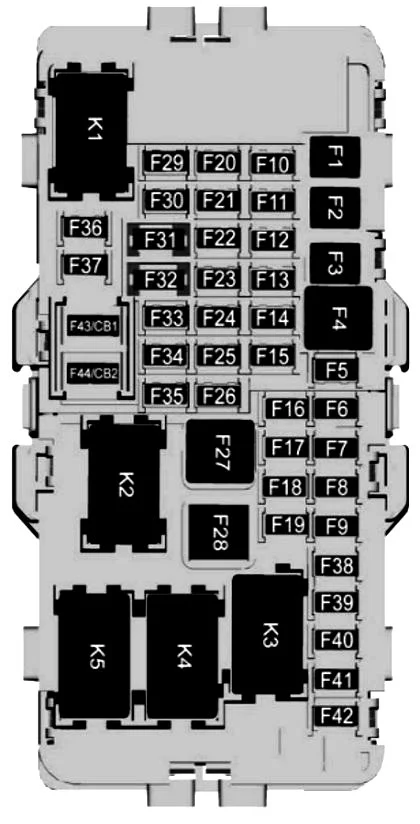

W kabinie
Znajduje się w dolnej części deski rozdzielczej po lewej stronie. W pobliżu uchwytu zwalniającego kaptur.
| Numer | Opis |
| f1 | falownik |
| f2 | przednie szyby |
| f3 | hamulec przyczepy |
| f4 f33 |
wentylator ogrzewania, wentylacji i klimatyzacji |
| f22 | jednostka sterująca nadwozia |
| f18 | |
| f32 | |
| f20 | |
| f5 | |
| f8 | |
| f21 | |
| f6 | CGM |
| f9 | wzmacniacz |
| f14 | elektroniczna zmiana biegów |
| f15 | jednostka sterująca skrzyni biegów |
| F 16 | podgrzewane fotele przednie |
| f17 | lewe złącze łącza danych |
| f19 | lusterko zewnętrzne |
| f23 | elektromechaniczna blokada kolumny kierownicy |
| f24 | czujnik i moduł diagnostyczny |
| f25 | czujnik zajętości siedzenia |
| f27 | elektryczna regulacja fotela |
| f28 | tylne szyby |
| f30 | włącznik ogrzewania przednich siedzeń |
| f31 | sterowanie na kierownicy |
| f34 | System pasywnego wejścia/pasywnego startu |
| f35 | zatrzask klapy bagażnika |
| f36 | moduł ładowania bezprzewodowego, akcesorium USB |
| f37 | zapalniczka |
| f38 | System On Star |
| f39 | Port USB na desce rozdzielczej |
| f40 | moduł kamery tylnej klapy |
| f41 | system wspomagania parkowania |
| f42 | radio |
| k1 | Zawór suwakowy |
| k2 | opóźnienie wyłączenia urządzeń pomocniczych |
| k3 | tylna klapa bagażnika |
| k5 | Logistyka |
| cb2 | dodatkowe gniazdo zasilania na konsoli |

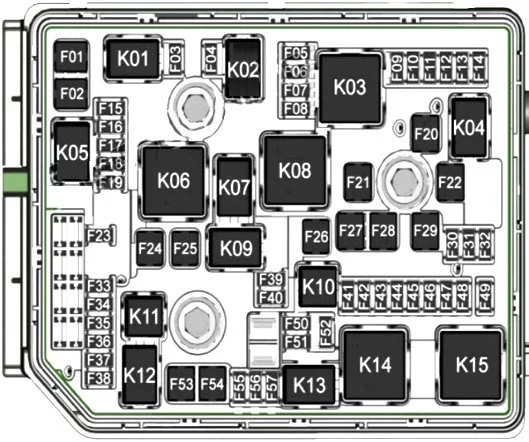

W komorze silnika
Znajduje się po lewej stronie za osłoną ochronną.
| Numer | Opis |
| f1 | rozrusznik 1 |
| f2 | rozrusznik 2 |
| f3 | sonda lambda 1 |
| f15 | sonda lambda 2 |
| f4 f8 f14 |
jednostka sterująca silnika; |
| f5 | Czujnik układu paliwowego Flex |
| f6 | jednostka sterująca skrzyni biegów |
| f9 | sprzęgło sprężarki klimatyzacji |
| f11 | elektrozawór odpowietrzający kanistra |
| f11 | system paliwowy |
| f12 | podgrzewane fotele przednie |
| f13 | pompa obiegowa cieczy po wyłączeniu silnika spalinowego |
| F 16 | cewka zapłonowa |
| f18 | moduł selektywnej redukcji katalitycznej (dla oleju napędowego) |
| f19 | Czujnik NOx i sadzy (dla oleju napędowego) |
| f20 | Przetwornica DC 2 |
| f21 | dźwignia zmiany biegów |
| f22 | Pompa ABS |
| f23 | pompa spryskiwacza przód/tył |
| f25 | podgrzewacz paliwa (dla oleju napędowego) |
| f27 | Zawory ABS |
| f28 | przyczepa LD |
| f29 | ogrzewanie tylnej szyby |
| f30 | podgrzewane lusterka |
| f32 | różne funkcje |
| f34 | sygnał dźwiękowy (klakson) |
| f36 | prawy reflektor świateł drogowych |
| f37 | lewy reflektor świateł drogowych |
| f38 | automatyczna regulacja reflektorów |
| f39 | światła przeciwmgielne |
| f41 | jednostka sterująca zasięgiem transmisji |
| f42 | elektryczny reflektor |
| f44 | wewnętrzne lusterko wsteczne |
| f45 | wentylacja fotela pasażera |
| f46 | wentylacja fotela kierowcy |
| f47 | zespół blokady kierownicy |
| f48 | Wycieraczka i spryskiwacz do tylnej szyby |
| f50 | ogrzewanie kierownicy |
| f51 | prawe światła do jazdy dziennej |
| f57 | lewe światło do jazdy dziennej |
| f52 | moduł sterujący silnika/skrzyni biegów |
| f55 | sterowanie wycieraczkami przednimi |
| k1 | elektrozawór rozrusznika |
| k2 | sterowanie klimatyzatorem |
| k3 | jednostka sterująca silnika |
| k4 | sterowanie wycieraczkami przednimi |
| k5 | rozrusznik |
| k6 | podgrzewacz paliwa (dla oleju napędowego) |
| k9 | prędkość wycieraczek przednich |
| k12 | światła drogowe |
| k13 | reflektory/światła do jazdy dziennej |
| k14 | zapłon włączony, start |
| k15 | ogrzewanie tylnej szyby |
| k16* | sygnał dźwiękowy |
| k17* | system selektywnej redukcji katalitycznej |
| k18* | światła przeciwmgielne |
| k19* | pompa płynu chłodzącego |
| k21* | pompa spryskiwacza tylnego |
| k22* | pompa spryskiwacza przedniego |
| k23* | sterowanie wycieraczkami tylnymi |
| * – bezobsługowe moduły przekaźnikowe | |
