Chevrolet Equinox (2009-2017) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Equinox z lat: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.   Sprawdzanie oraz wymiana bezpieczników Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego […]

09/25/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Equinox z lat: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.



Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

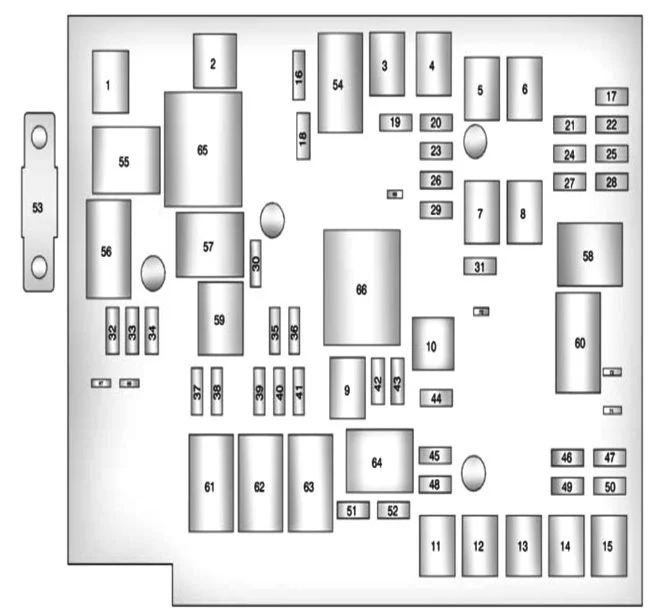

W komorze silnika

Znajduje się po prawej stronie komory silnika, za osłoną ochronną.

Chevrolet Equinox (2009-2017) - schematy bezpieczników i przekaźników

Numer Opis
1 wentylator chłodzący 1
2 wentylator chłodzący 2
3 wspomaganie hamulców
4 Elektryczne szyby po prawej stronie
5 Pamięć fotela
6 Lewy fotel elektryczny
7 Skrzynka bezpieczników w kabinie nr 1
8 Tylna nagrzewnica
9 Rozrusznik
10 Silnik pompy powietrza
11 Skrzynka bezpieczników w kabinie nr 2
12 Drzwi
13 Pompa ABS
14 Skrzynka bezpieczników w kabinie nr 3
14 Elektryczne szyby po lewej stronie
15 Jednostka układu przeciwblokującego ABS
17 Sterowanie skrzynią biegów
18 Lampy obrysowe
19 Zawór pompy powietrza
20 Moduł sterujący silnika
21 Odpowietrznik butli
22 Lewa strona przyczepy (jeśli jest w wyposażeniu)
23 Moduł drzwi bagażnika
24 Regulacja lędźwiowa siedziska
25 Prawa strona przyczepy (jeśli jest w wyposażeniu)
26 Gniazdo akcesoriów 12 V na tylnym panelu, tylna zapalniczka
27 Moduł pamięci lustrzanej
28 Czujnik akumulatora z regulacją napięcia
29 Wycieraczka przedniej szyby
30 Tylna wycieraczka
31 Sprężarka klimatyzacji
32 Zatrzask tylnej szyby
33 Podgrzewane lusterka
34 Sygnał dźwiękowy
35 Prawy reflektor świateł drogowych
36 Lewy reflektor świateł drogowych
37 Cewka zapłonowa
38 Cewka zapłonowa z liczbą nieparzystą
39 System spryskiwaczy przedniej szyby
40 Przednia lampa przeciwmgielna
41 Czujnik tlenu za katalizatorem
42 Jednostka sterująca silnika
43 Czujnik tlenu przed katalizatorem
44 jednostka sterująca transmisją,
45 Lusterko wsteczne
46 Jednostka sterująca układu paliwowego;

Zapłon.

47 Rezerwa
48 Tylna jednostka napędowa
49 Logika działania modułu windy
50 Skrzynka bezpieczników w przedziale pasażerskim, zapłon
51 Podgrzewane fotele przednie
52 Jednostka sterująca układu paliwowego
53 Jednostka sterująca silnika
54 Kamera cofania
55 wspomaganie kierownicy
56 Zawór pompy powietrza
57 wspomaganie hamulców
58 Niska prędkość wentylatora chłodzącego
59 reflektor świateł drogowych
60 Sterowanie wentylatorem chłodzącym
61 Sterowanie włączaniem/wyłączaniem wycieraczek przedniej szyby
62 Sprężarka klimatyzacji
63 Tylna nagrzewnica
64 Prędkość wycieraczek (szybko/wolno)
65 Światła przeciwmgielne
66 Zarządzanie silnikiem
67 Rozrusznik
68 System start/stop
69 Wentylator chłodzący o dużej prędkości
70 Pompa powietrza
77 Fotele elektryczne po prawej stronie
78 Regulacja siedziska

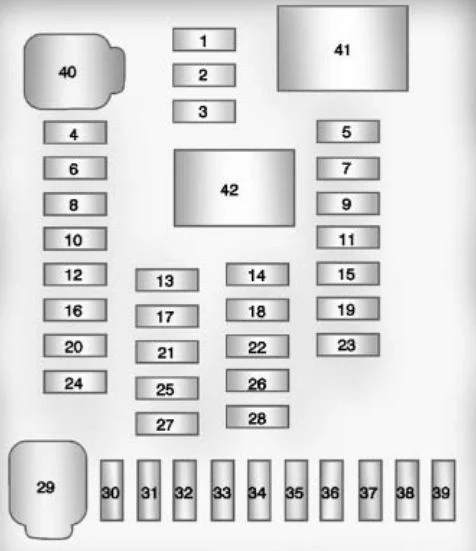

W kabinie

Znajduje się po stronie pasażera, za osłoną ochronną.

Chevrolet Equinox (2009-2017) - schematy bezpieczników i przekaźników

Numer Opis
1 ściemniacz kierownicy
2 Rezerwa
3 Rezerwa
4 Jednostka sterująca nadwozia 1
5 System informacyjno-rozrywkowy
6 Jednostka sterująca nadwozia 7
7 Czujnik kontroli hałasu
8 Jednostka sterująca nadwozia 4
9 Radio
10 Rezerwa
11 Wspomaganie parkowania tyłem
12 Akumulator nagrzewnicy, wentylacji i klimatyzacji
13 Przedni zasilacz pomocniczy
14 Zapłon nagrzewnicy, wentylacji i klimatyzacji
15 Wyświetlacz
16 Moduł sterowania nadwozia 5, zapalniczka
17 Dodatkowe gniazdo 12 V z tyłu (zapalniczka)
18 Zapłon na desce rozdzielczej
19 Uniwersalny otwieracz do bram garażowych
20 Jednostka sterująca nadwozia 6
21 Rezerwa
22 Czujnik diagnostyczny i moduł zapłonowy
23 Przednia kamera
24 Rezerwa
25 Wskaźnik pozycji biegu
26 Rezerwa
27 Rezerwa
28 Rezerwa
29 Silnik wentylatora przedniego
30 Jednostka sterująca nadwozia 3
31 Wzmacniacz
32 Dyskretny przełącznik zapłonu logiki
33 Jednostka Integracji Komunikacji
34 Jednostka sterująca nadwozia 2
35 Bateria czujnika i modułu diagnostycznego
36 Połączenie łącza danych
37 Bateria deski rozdzielczej
38 Moduł wykrywania obecności człowieka
39 Rezerwa
40 Jednostka sterująca nadwozia 8
41 Przekaźnik logistyczny (jeśli jest na wyposażeniu)
42 Pomocniczy przekaźnik mocy
