W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Epica z lat: 2000, 2001, 2002, 2003, 2004, 2005, 2006.

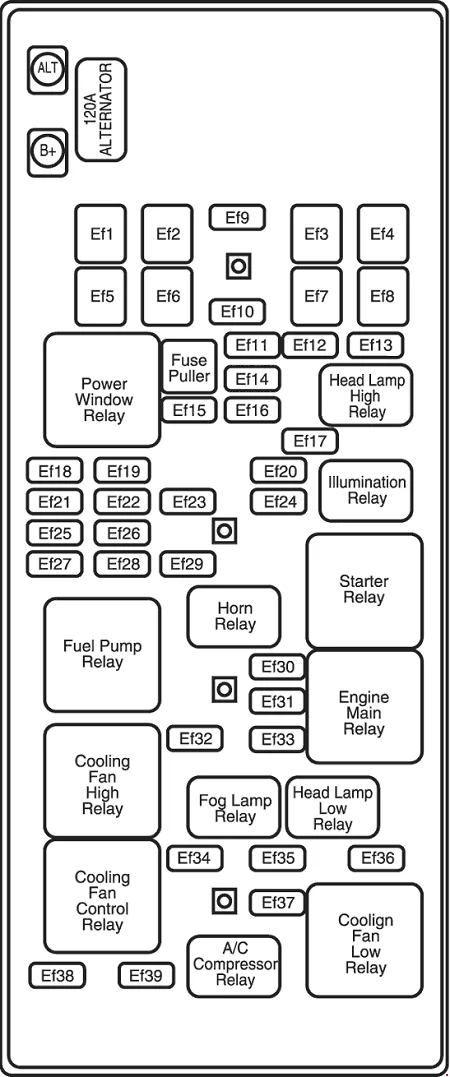

Skrzynka bezpieczników komory silnika
| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef1 | 30 | Przekaźnik dmuchawy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef2 | 60 | BCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef3 | 60 | EBCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef4 | 30 | Stacyjka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef5 | 20 | Przełącznik blokady szyby/drzwi kierowcy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef6 | 20 | Wysoki przekaźnik wentylatora chłodzącego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef7 | 20 | Niski przekaźnik wentylatora chłodzącego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef8 | 30 | Wyłącznik zapłonu, przekaźnik rozrusznika | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef9 | 15 | Zapasowy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef10 | 10 | Zapasowy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef11 | 20 | Zapasowy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef12 | 25 | Zapasowy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef13 | 30 | Zapasowy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef14 | 10 | Nieużywany | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef15 | 20 | Montaż dachu słonecznego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef16 | 15 | EBCM, złącze zasilania olejem ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef17 | 15 | Lampa czołowa lewa i prawa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef18 | 20 | Zespół okna elektrycznego bezpieczeństwa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef19 | 10 | Przełącznik wielofunkcyjny | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef20 | 10 | Lampa przednia-prawa, Lampa postojowa-prawa, Lampa tylna-prawa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef21 | 15 | BCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef22 | 25 | Blok bezpieczników I/P | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef23 | 20 | Przełącznik hamulca | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef24 | 10 | Lampa czołowa-lewa, Lampa postojowa-lewa, Lampa tylna-lewa, Lampa rejestracyjna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef25 | 30 | Przełącznik elektrycznego fotela kierowcy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef26 | 20 | Moduł pompy paliwa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef27 | 15 | ECM, główny przekaźnik silnika, automatyczna skrzynia biegów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef28 | 20 | 1 ~ 6 Cewka zapłonowa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef29 | 15 | Przekaźnik klaksonu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef30 | 15 | 1~6 Wtryskiwacz, VSS, elektrozawór oczyszczania kanistra | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef31 | 20 | Nieużywany | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef32 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef33 | 15 | Benzyna: zawór elektromagnetyczny EGR, alternator, ECM, zawór elektromagnetyczny VIM, czujnik tlenu, czujnik CMP, czujnik MAF, zawór elektromagnetyczny odpowietrzania kanistra
Olej napędowy: siłownik ciśnienia doładowania, czujnik CMP, siłownik przepustnicy, elektromagnes EGR, przekaźnik podgrzewacza paliwa, czujnik WIF, Jednostka sterująca świec żarowych |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef34 | 15 | Przekaźnik przednich świateł przeciwmgłowych | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef35 | 10 | Lampa czołowa-lewa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef36 | 20 | Wzmacniacz mocy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef37 | 10 | Lampa czołowa-prawa, przełącznik wielofunkcyjny | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef38 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ef39 | 10 | Przekaźnik sprężarki klimatyzacji | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

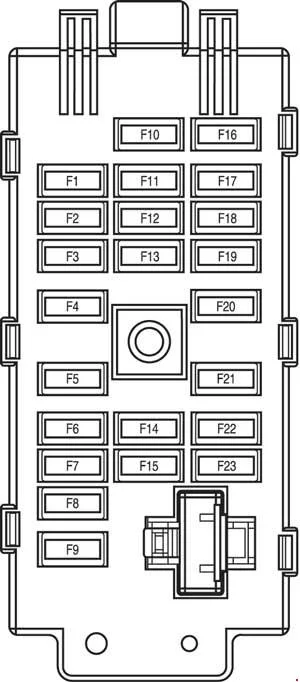

Skrzynka bezpieczników tablicy rozdzielczej
| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 10 | Klaster I/P, wyświetlacz informacyjny, moduł BCM, moduł RKE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 25 | Przełącznik wycieraczek/spryskiwaczy, silnik wycieraczek, czujnik deszczu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 15 | Nieużywany | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 10 | BCM, przekaźnik dmuchawy, przełącznik MTC/FATC, siłownik trybu, siłownik recyrkulacji | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 10 | Lampka wewnątrz pojazdu/przełącznik szyberdachu, BCM, zegar cyfrowy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 10 | Audio, moduł nawigacji | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 20 | Przełącznik maty grzewczej-kierowca/pasażer | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 20 | Audio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 10 | Klaster I/P, przełącznik MTC/FATC, zegar cyfrowy, wyświetlacz informacyjny, BCM, przełącznik kluczykowy, moduł RKE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 10 | SDM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 10 | Lampka ostrzegawcza poduszki powietrznej pasażera/pasa bezpieczeństwa, czujnik PPD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 10 | Przełącznik spryskiwacza/wycieraczki | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 10 | BCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 20 | Dodatkowe gniazdo zasilania, zapalniczka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 20 | Głośnik niskotonowy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 15 | Dźwignia zmiany biegów, przełącznik PNP, przełącznik cofania, lusterko pokojowe ECM, przełącznik hamulca, klaster I/P | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 15 | ECM, moduł pompy paliwa, automatyczna skrzynia biegów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 10 | BCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 10 | Elektryczne lusterko-kierowca/pasażer, przełącznik MTC/FATC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 15 | Nieużywany | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 15 | Moduł SSPS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 15 | DLC, przełącznik otwierania bagażnika | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 30 | EBCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

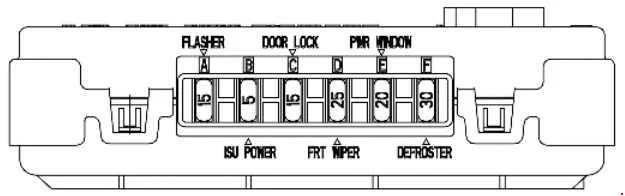

Blok bezpieczników BCM
| Numer | Ampery [A] | Opis |
| A | 15 | Migacz |
| B | 5 | Moc BCM |
| C | 15 | Zamek od drzwi |
| D | 25 | Przednia wycieraczka |
| E | 20 | Zasilanie okien |
| F | 30 | Odmrażacz |
Skrzynka bezpieczników w komorze silnika (diesel)
| Numer | Ampery [A] | Opis |
| F1 | 40 | przekaźnik PTC-3 |
| F2 | 40 | przekaźnik PTC-2 |
| F3 | 40 | przekaźnik PTC-1 |
| F4 | 30 | Przekaźnik nagrzewnicy filtra paliwa |
| F5 | 50 | Jednostka sterująca świec żarowych |
| Przekaźniki | ||
| R1 | przekaźnik PTC-3 | |
| R2 | przekaźnik PTC-2 | |
| R3 | przekaźnik PTC-1 | |
| R4 | Przekaźnik nagrzewnicy filtra paliwa | |
